Пристрій для електроіскрового легування

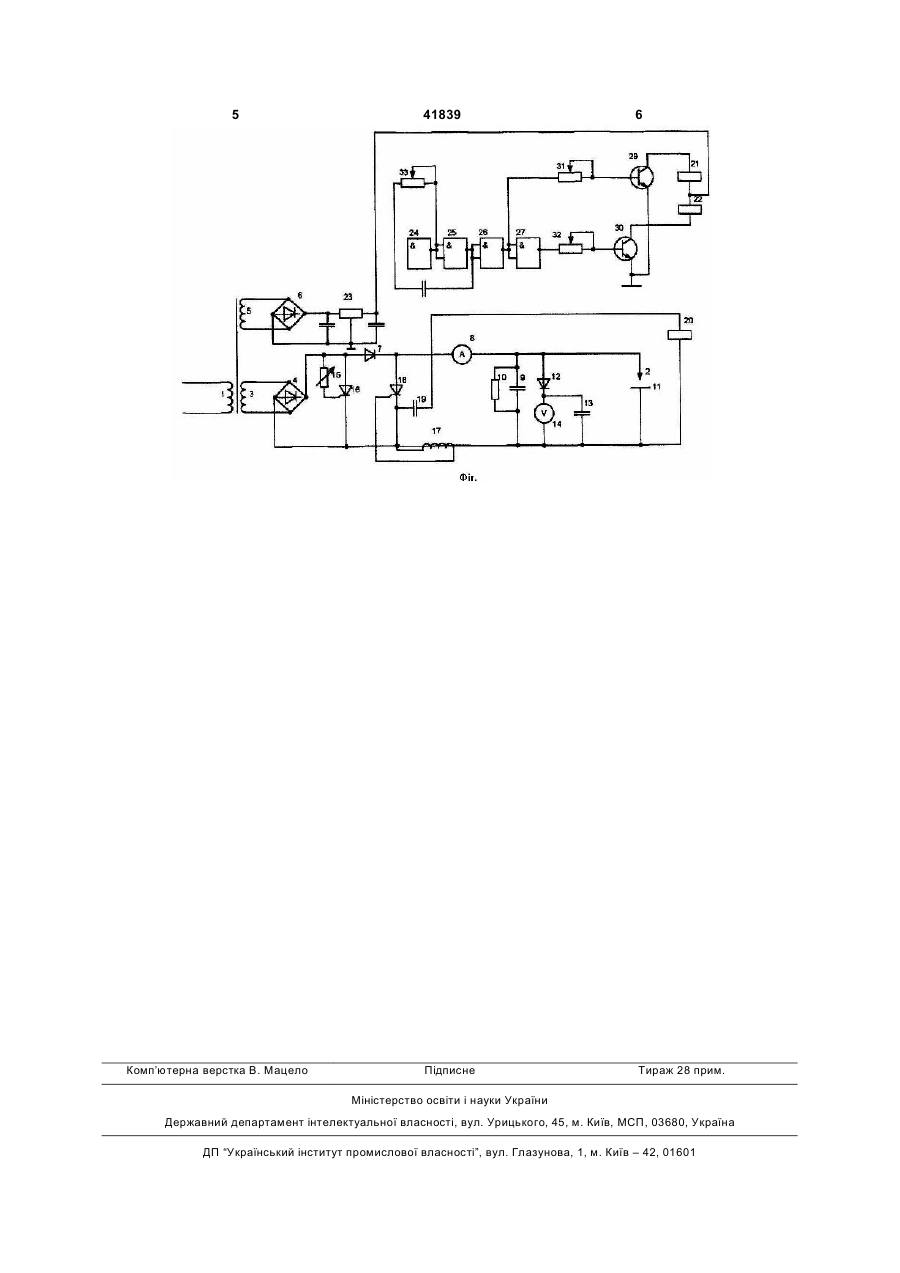

Пристрій для електроіскрового легування, що містить трансформатор напруги, випрямляч, накопичувальний конденсатор, тиристори, діоди, резистори, трансформатор струму, який включено в 3 41839 4 на котушка у вібраторі, яка підключена до підсиджерела живлення, а другий виводом до виходу лювача імпульсів. імпульсного підсилювача 29 працює відтягуванням Суть пропонованої моделі пояснюється креселектроду від виробу та гарантує виключення виленням (Фіг.), на якому наведена функціональна никнення припалів. Котушка електромагніту 22 схема пристрою. одним виводом підключена до додаткового полюПристрій містить трансформатор напруги 1, су джерела живлення, а другим до виходу транзиякий призначено для гальванічної розв'язки між стора 38 імпульсного підсилювача 30 працює на мережею та електродом 2. До вторинної обмотки 3 вимушене штовхання електроду до оброблювальтрансформатору підключено випрямляч 4 на діоного виробу. дах, а до вторинної обмотки 5 - випрямляч на діоПристрій працює наступним чином. дах 6. Випрямляч через обмежувальний діод 7 та В режимі холостого ходу з вторинної обмотки амперметр 8 з'єднано з накопичувальним конден5 трансформатору напруги 1 струм тече на випрясатором 9, паралельно якому підключено розрядмляч 6, після якого випрямлений струм через станий резистор 10, який слугує для зниження напрубілізатор 23 поступає на генератор, який виконано ги на конденсаторі 9 до безпечної величини при на елементах 24-28, підсилювачі 29, 30 імпульсів роботі в режимі холостого ходу. Паралельно конта комутуючі котушки 21, 22 та знову на випрямденсатору 9 підключено електрод 2 вібратору та ляч. З вторинної обмотки 3 трансформатора наконтактна пластина 11, на яку встановлюється пруги 1 стром тече до випрямляча на діодах 4-7, оброблювальний виріб. Для заміру амплітудного обмежуючий електрод 7, амперметр 8, накопичузначення вихідної напруги на конденсаторі 9 паравальний конденсатор 9 та знову на випрямляч. лельно йому сумісно з діодом 12 та конденсатоВідбувається заряд конденсатору 9 та при заряді ром 13 підключено вольтметр 14. До виходу видо величини, що дорівнює напрузі, яка задана репрямляча підключені резистор 16, який є керуючим зистором 15, відкривається тиристор 16, та струм ключем конденсатору 9. До загального ланцюга протікає через відкритий тиристор на випрямляч. живлення пристрою підключено трансформатор Заряд конденсатору 9 припиниться, та 1-2 секунди струму 17, який в момент виникнення короткого відбувається його розряд на резистор 10 до беззамикання на міжелектродному проміжку 2-11 відпечної величини 0,5-1В. криває при цьому додатковий тиристор 18, який Робочий режим починається дотиком зміцнювключено паралельно конденсатору 9, причому ючого електроду 2 до оброблювального виробу, керуючий електрод тиристору 18 з'єднано з тобто замиканням контактів 2 та 11, яке відбуватрансформатором струму, а від'ємний полюс чеється в момент протікання струму через котушку рез стабілізуючий конденсатор струму 19, який 22. При цьому протягом кожного періоду відбуваслугує для формування режимів роботи тиристора ються наступні процеси. При замиканні контактів 2 18, який сприяє закриванню його та підготовки до та 11 конденсатор 9 розряджається, а тиристор 16 наступного циклю, підключено до додаткової ковідключається. При розмиканні контактів 2 та 11 тушки 20, яка розміщена на тому ж сердечнику, що відбувається заряд конденсатору 9 по ланцюгу й комутуючі котушки 21 та 22. Другий вивід котушвипрямляч 4, діод 7, амперметр8, конденсатор 9 ки 20 підключено до загального ланцюга живлення та випрямляч 4 до рівня, який задається змінним пристрою. Імпульс струму через стабілізуючий резистором 15. При повторному замиканні контакконденсатор 19 поступає на котушку 20 вібратору, тів 2 та 11 конденсатор 9 розряджається, тиристор що підвищує силу магнітного потоку, який відриває 16 вимикається. зміцнюючий електрод 2 від оброблювального виПри виникненні струмів короткого замикання в робу 11 й розмикає ланцюг, перериваючи в самоміжелектродному проміжку 2-11 на вторинній обму початку можливість виникнення короткого замотці трансформатору струму 17 виникає імпульс микання. Діодний міст 6, мікросхема-стабілізатор напруги, який відкриває додатковий тиристор 18 та 23 живлять стабілізованим струмом генератор імпульс струму через стабілізуючий конденсатор імпульсів, який виконано на елементах 24-28, під19 поступає на додаткову котушку 20 вібратора. силювачі імпульсів 29-30 та комутуючі котушки 21, Це підвищує силу магнітного потоку, який відриває 22. Змінні резистори 31, 32 підключені послідовно зміцнюючий електрод 2 від оброблювального виз керуючими виводами підсилювачів імпульсів 29, робу 11 та розмикає ланцюг, перериваючи в са30 утворюють регулятор амплітуди возвратномому початку можливість виникнення короткого поступового руху електроду. Змінний резистор 33, замикання. Стабілізуючий конденсатор 19 форсує який включено паралельно першому логічному цей режим, сприяючи закриванню додаткового елементу 24 генератора імпульсів та конденсатор тиристору 18 та підготовці його до наступного цик28, який включено паралельно логічним елеменлу. там 24 та 25 генератора, визначає частоту вихідВикористання пристрою для електроіскрового них імпульсів та тим самим утворює регулятор легування збільшує продуктивність легування на частоти вібрації електроду. Котушка 28, яка під40-50 %, ККД збільшується на 15-20 %, а надійключена одним виводом до додатного полюсу ність на 10-15%. 5 Комп’ютерна верстка В. Мацело 41839 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
