Механізм відтяжки полотна круглов`язальної машини
Номер патенту: 41851
Опубліковано: 10.06.2009
Автори: Марченко Анатолій Іванович, Здоренко Валерій Георгієвич, Піпа Борис Федорович, Олійник Олена Юріївна
Формула / Реферат
1. Механізм відтяжки полотна круглов'язальної машини, що містить кінематично з'єднані між собою відтяжні валики та привід відтяжних валиків з двома пружними важелями, який відрізняється тим, що додатково обладнаний двома пристроями регулювання жорсткості пружних важелів, кожний з яких встановлений на відповідному пружному важелі.
2. Механізм за п. 1, який відрізняється тим, що кожний пристрій регулювання жорсткості пружних важелів містить гвинт, гайку, нагвинчену на гвинт, та рухому опору, жорстко з'єднану з гайкою та встановлену на пружному важелі.
Текст

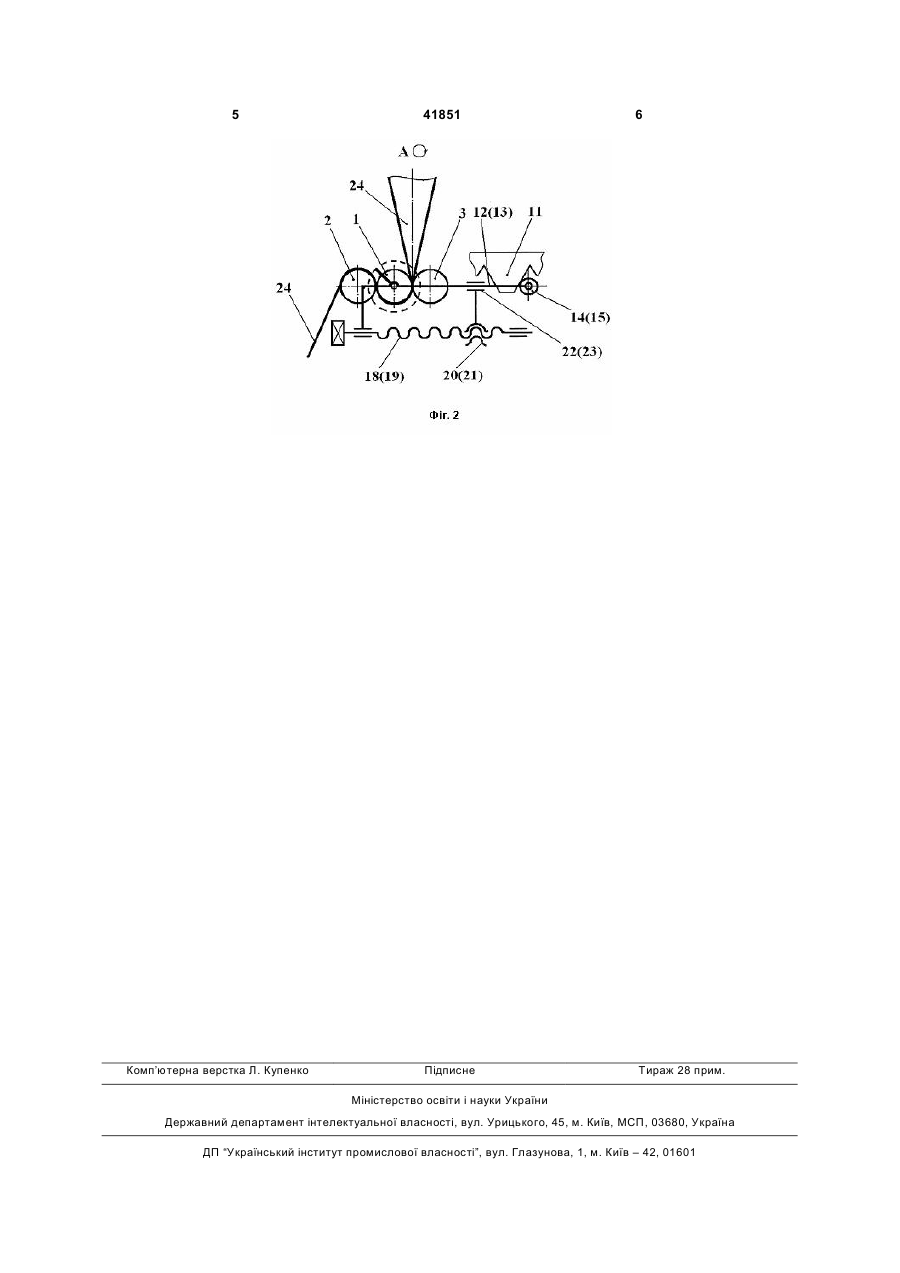

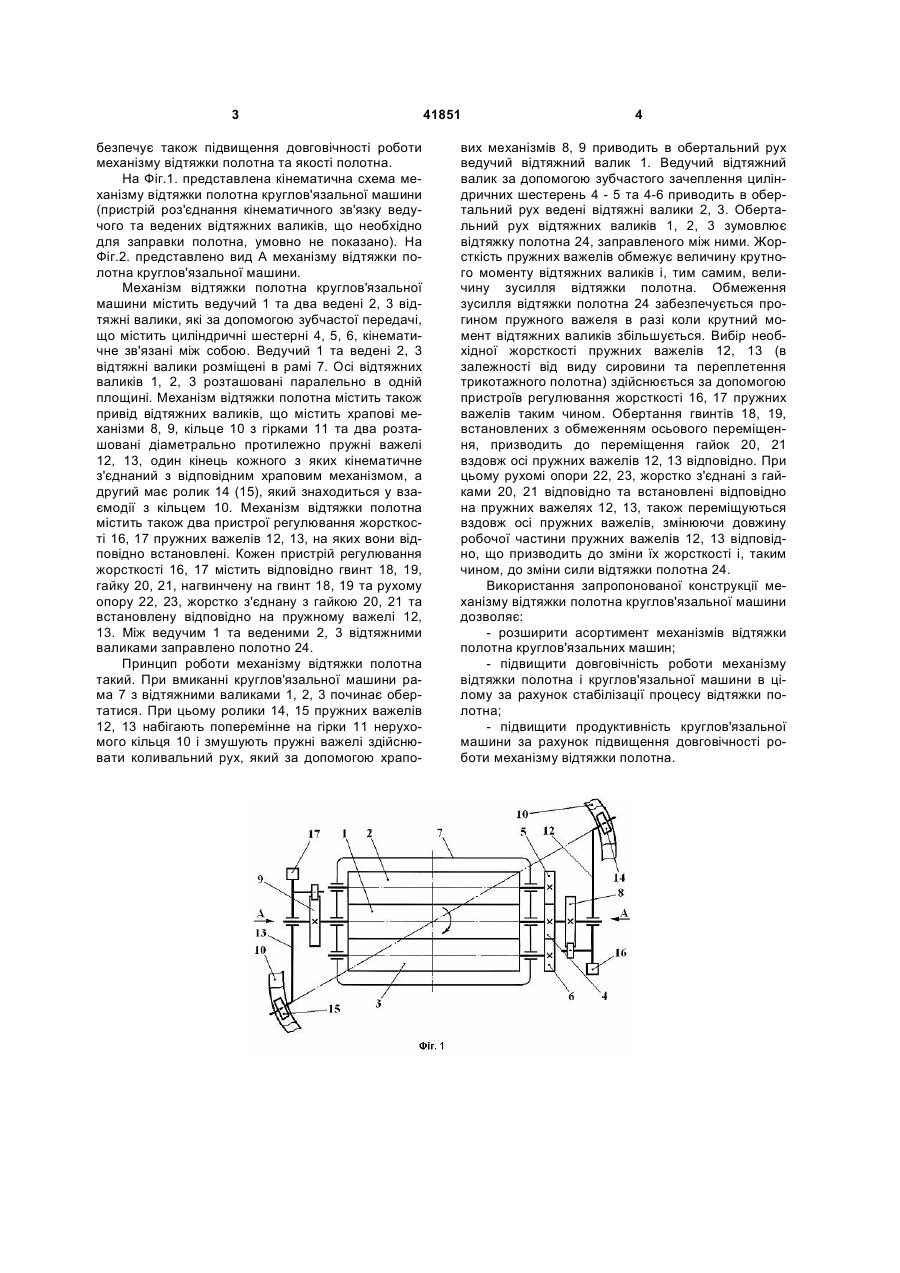

1. Механізм відтяжки полотна круглов'язальної машини, що містить кінематично з'єднані між 3 безпечує також підвищення довговічності роботи механізму відтяжки полотна та якості полотна. На Фіг.1. представлена кінематична схема механізму відтяжки полотна круглов'язальної машини (пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки полотна, умовно не показано). На Фіг.2. представлено вид А механізму відтяжки полотна круглов'язальної машини. Механізм відтяжки полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестерні 4, 5, 6, кінематичне зв'язані між собою. Ведучий 1 та ведені 2, 3 відтяжні валики розміщені в рамі 7. Осі відтяжних валиків 1, 2, 3 розташовані паралельно в одній площині. Механізм відтяжки полотна містить також привід відтяжних валиків, що містить храпові механізми 8, 9, кільце 10 з гірками 11 та два розташовані діаметрально протилежно пружні важелі 12, 13, один кінець кожного з яких кінематичне з'єднаний з відповідним храповим механізмом, а другий має ролик 14 (15), який знаходиться у взаємодії з кільцем 10. Механізм відтяжки полотна містить також два пристрої регулювання жорсткості 16, 17 пружних важелів 12, 13, на яких вони відповідно встановлені. Кожен пристрій регулювання жорсткості 16, 17 містить відповідно гвинт 18, 19, гайку 20, 21, нагвинчену на гвинт 18, 19 та рухому опору 22, 23, жорстко з'єднану з гайкою 20, 21 та встановлену відповідно на пружному важелі 12, 13. Між ведучим 1 та веденими 2, 3 відтяжними валиками заправлено полотно 24. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1, 2, 3 починає обертатися. При цьому ролики 14, 15 пружних важелів 12, 13 набігають поперемінне на гірки 11 нерухомого кільця 10 і змушують пружні важелі здійснювати коливальний рух, який за допомогою храпо 41851 4 вих механізмів 8, 9 приводить в обертальний рух ведучий відтяжний валик 1. Ведучий відтяжний валик за допомогою зубчастого зачеплення циліндричних шестерень 4 - 5 та 4-6 приводить в обертальний рух ведені відтяжні валики 2, 3. Обертальний рух відтяжних валиків 1, 2, 3 зумовлює відтяжку полотна 24, заправленого між ними. Жорсткість пружних важелів обмежує величину крутного моменту відтяжних валиків і, тим самим, величину зусилля відтяжки полотна. Обмеження зусилля відтяжки полотна 24 забезпечується прогином пружного важеля в разі коли крутний момент відтяжних валиків збільшується. Вибір необхідної жорсткості пружних важелів 12, 13 (в залежності від виду сировини та переплетення трикотажного полотна) здійснюється за допомогою пристроїв регулювання жорсткості 16, 17 пружних важелів таким чином. Обертання гвинтів 18, 19, встановлених з обмеженням осьового переміщення, призводить до переміщення гайок 20, 21 вздовж осі пружних важелів 12, 13 відповідно. При цьому рухомі опори 22, 23, жорстко з'єднані з гайками 20, 21 відповідно та встановлені відповідно на пружних важелях 12, 13, також переміщуються вздовж осі пружних важелів, змінюючи довжину робочої частини пружних важелів 12, 13 відповідно, що призводить до зміни їх жорсткості і, таким чином, до зміни сили відтяжки полотна 24. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів відтяжки полотна круглов'язальних машин; - підвищити довговічність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок стабілізації процесу відтяжки полотна; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму відтяжки полотна. 5 Комп’ютерна верстка Л. Купенко 41851 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTakedown mechanism of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Zdorenko Valerii Heorhiiovych, Oliinyk Olena Yuriivna
Назва патенту російськоюМеханизм оттяжки полотна кругловязальной машины
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Здоренко Валерий Георгиевич, Олийник Елена Юрьевна
МПК / Мітки
МПК: D04B 15/00
Мітки: полотна, машини, відтяжки, механізм, круглов'язальної
