Зернозбиральний комбайн

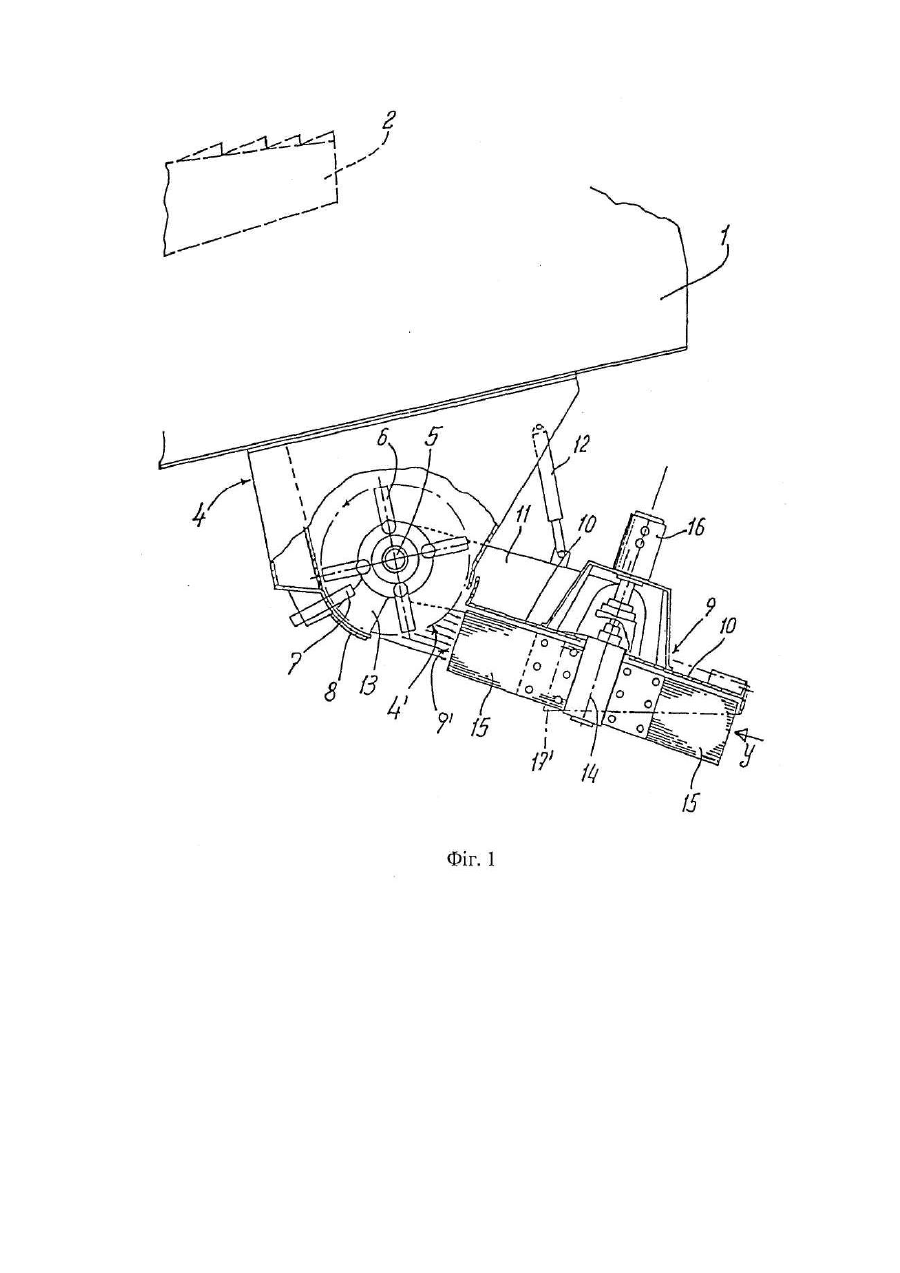

1. Зернозбиральний комбайн з одним або більше розташованими в зоні вивантаження вентиляторами-кидалками для розкидання суміші соломи та полови, причому перед вентиляторами-кидалками розташовані подрібнювач і/або транспортуючий пристрій, виконаний з можливістю обертання, який відрізняється тим, що вихідний отвір подрібнювача або транспортуючого пристрою для подрібненої маси розташований в тій самій площині, що й вхідний отвір вентилятора-кидалки, завдяки чому забезпечують передачу подрібненої маси без зміни її напрямку.

2. Зернозбиральний комбайн за п. 1, який відрізняється тим, що поперечні перерізи вихідного отвору подрібнювача і вхідного отвору вентилятора-кидалки приблизно однакові за величиною.

3. Зернозбиральний комбайн за пп. 1 або 2, який відрізняється тим, що передбачено засіб для підтримання загальної площини зазначених отворів навіть при зміні положення вентиляторів-кидалок.

4. Зернозбиральний комбайн за п. 3, який відрізняється тим, що засіб для підтримання загальної площини між вихідним отвором і вхідним отвором становить днище, яке повертається навколо осі обертання ротора подрібнювача або передавального транспортера, причому днище закріплене за допомогою сполучного елемента на несучих кронштейнах для вентиляторів-кидалок.

5. Зернозбиральний комбайн за одним із пп. 1-4, який відрізняється тим, що вентилятори-кидалки, кожний з яких має по одній закривальній пластині, поворотно підвішені через несучі кронштейни з одного боку на осі обертання ротора подрібнювача або передавального транспортера, а з іншого боку - на встановлювальних елементах, при цьому встановлювальні елементи закріплені на кожусі подрібнювача.

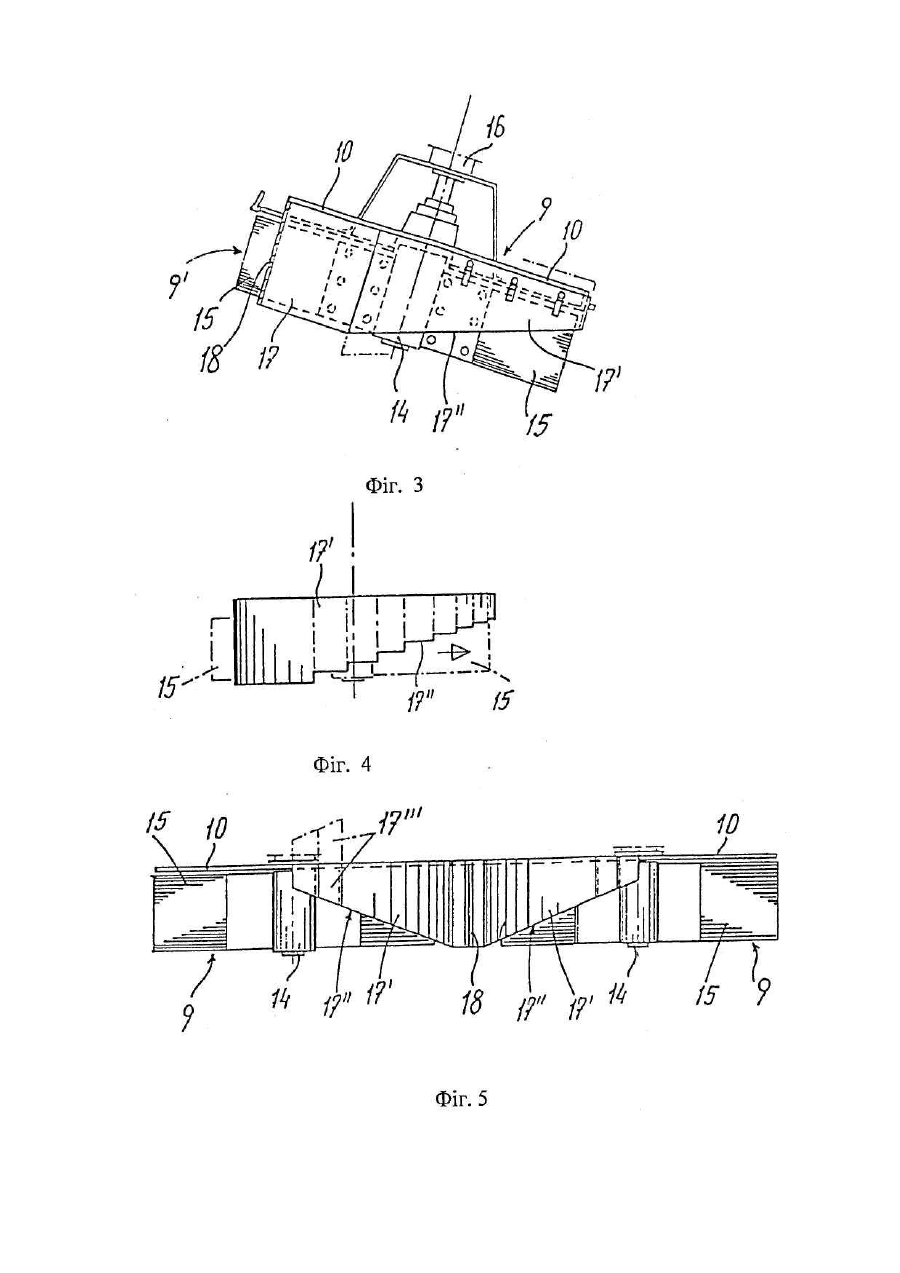

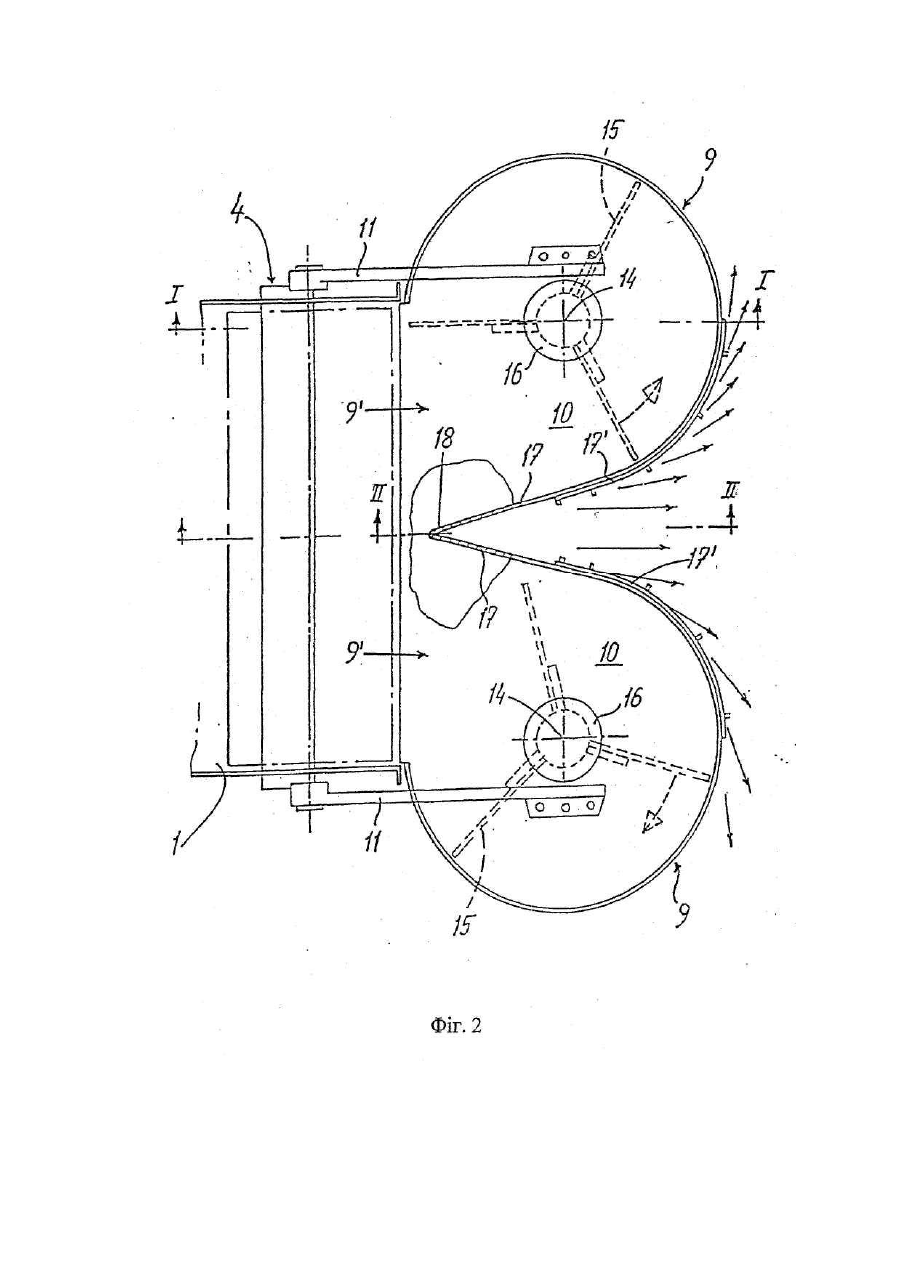

6. Зернозбиральний комбайн за будь-яким із пп. 1-5, який відрізняється тим, що за подрібнювачем або передавальним транспортером розташовані два відкритих у напрямку ґрунту та оснащених викидними лопатями вентилятора-кидалки, окружність яких, починаючи від бічної межі вхідного отвору, обмежена щонайменше частково оточуючими їх і закріпленими на закривальній пластині корпусними поверхнями.

7. Зернозбиральний комбайн за п. 6, який відрізняється  тим, що корпусні поверхні утворені таким чином, щоб обидві поверхні, які розпочинаються в зоні вхідного отвору, з'єднувалися в ділильний наконечник у вхідному отворі і проходили на однаковій висоті.

8. Зернозбиральний комбайн за пп. 6 або 7, який відрізняється  тим, що спрямовані в бік грунту кромки частин, що з'єднуються між собою, проходили прямолінійно або східчасто в напрямку обертання роторів вентиляторів-кидалок з піднесенням до висоти закривальних пластин.

9. Зернозбиральний комбайн за одним із пп. 6-8, який відрізняється тим, що частини корпусних поверхонь, які зменшуються за висотою, закріплені на закривальних (та опорній) пластинах вентиляторів-кидалок з можливістю регулювання за висотою і/або поворотно.

10. Зернозбиральний комбайн за одним із пп. 6-9, який відрізняється тим, що частини корпусних поверхонь містять відкидні угору ділянки.
