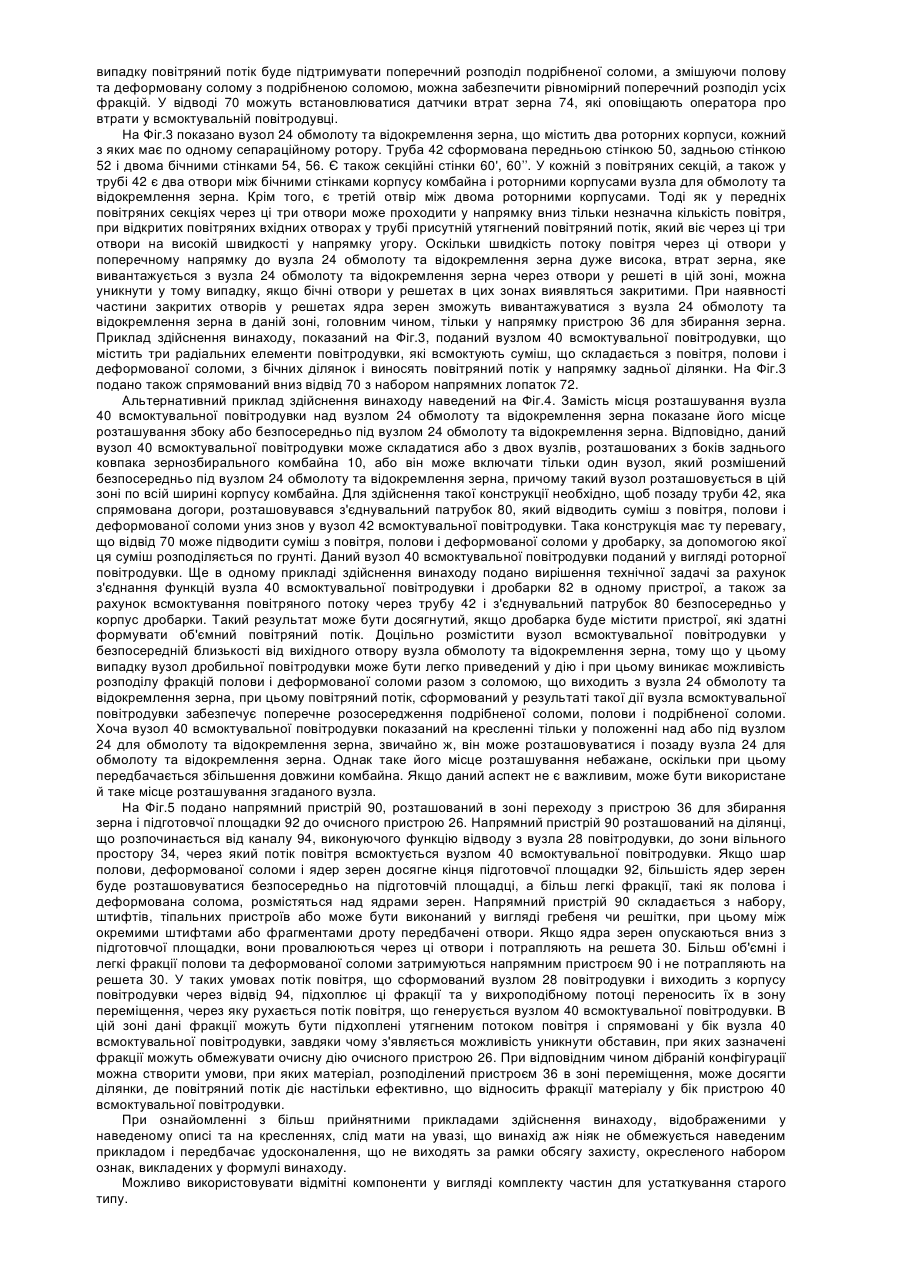

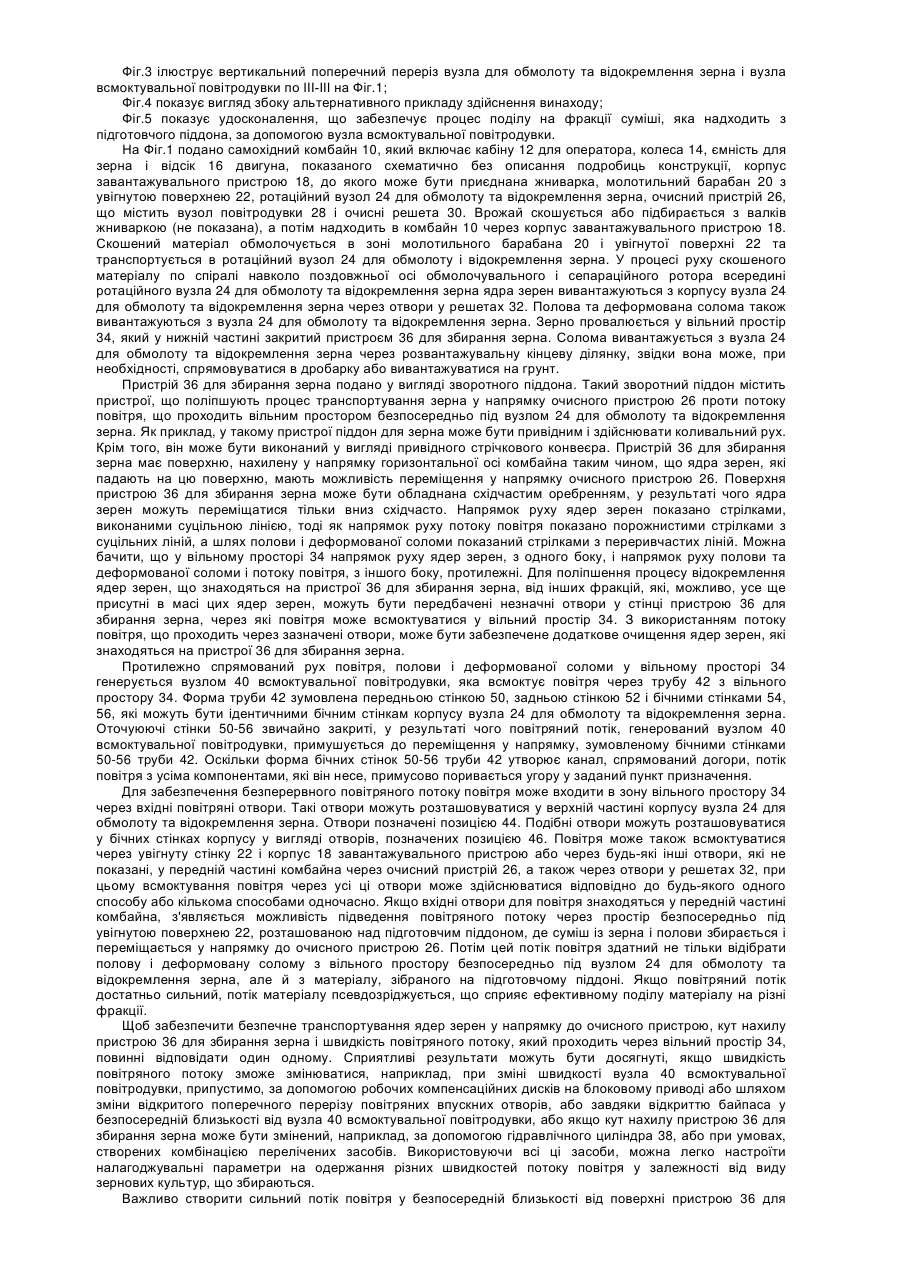

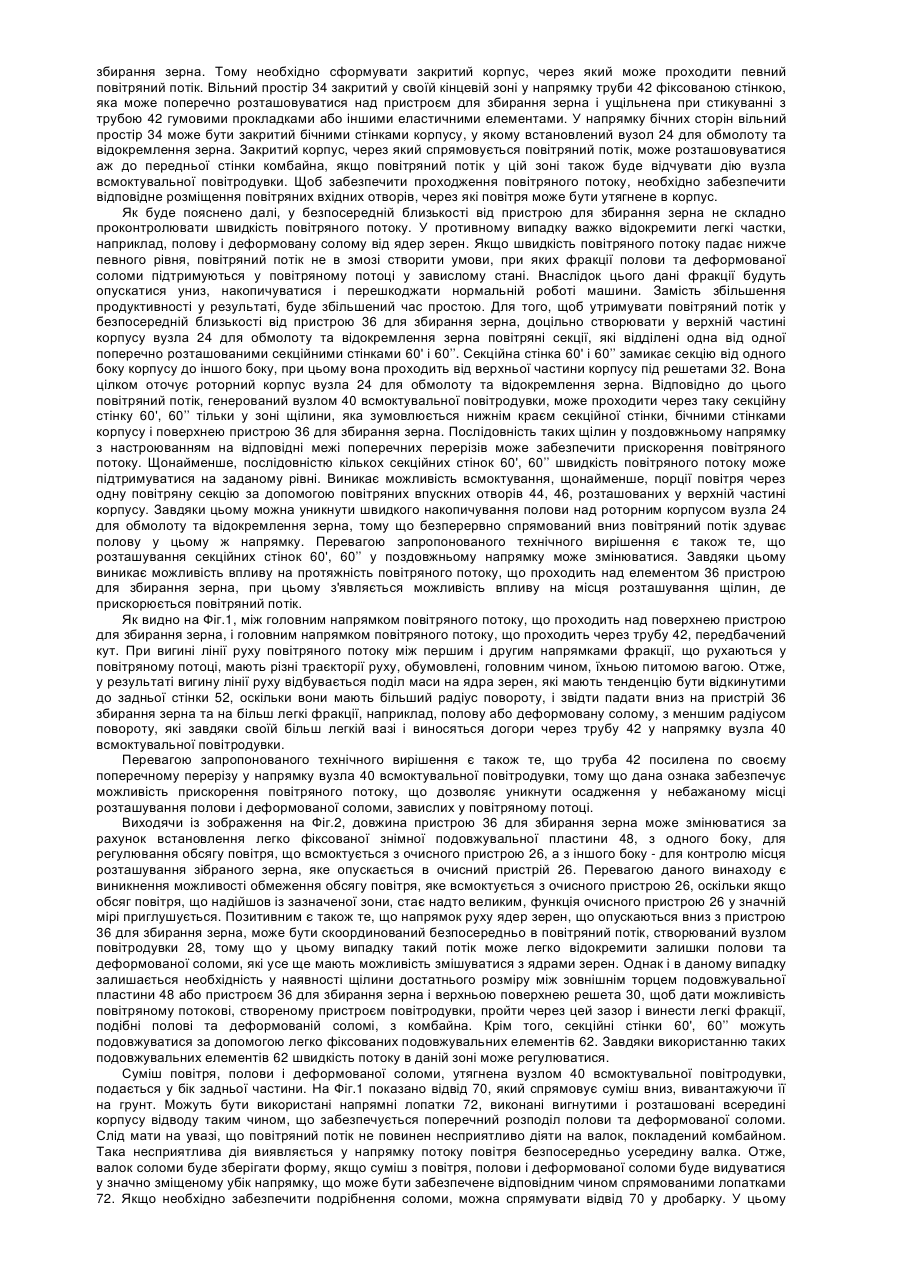

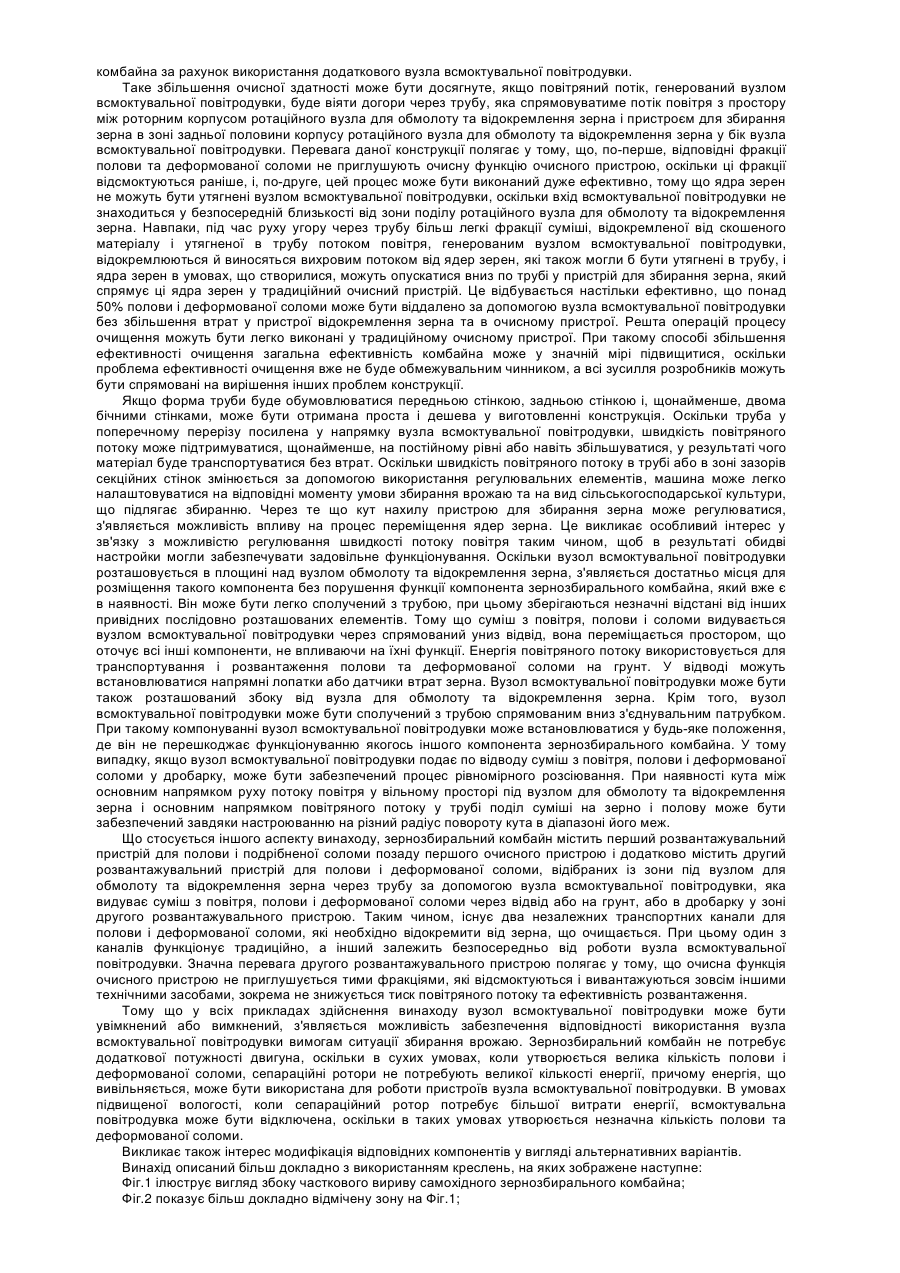

Зернозбиральний комбайн (варіанти)

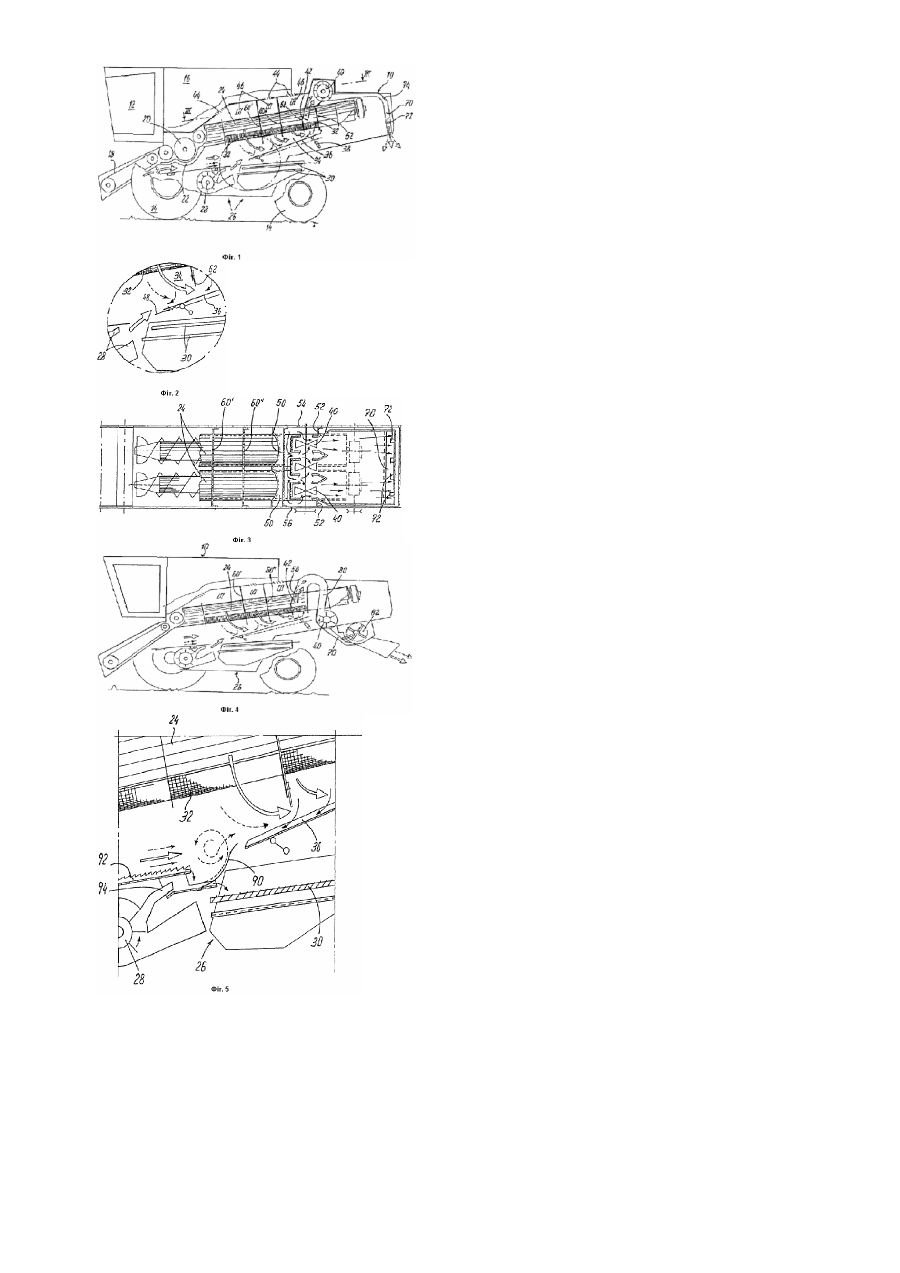

1. Зернозбиральний комбайн, обладнаний ротаційним вузлом для обмолоту та відокремлення зерна, що складається щонайменше з одного роторного корпусу з вузлом сітчастого фільтра з сітчастими отворами і привідного роторного пристрою, з можливістю обертання встановленого в роторному корпусі пристрою для збирання зерна, розташованого на відстані від вузла сітчастого фільтра, очисного пристрою, в який надходить зерно, відібране з пристрою для збирання зерна, і всмоктувальної повітродувки, що генерує всмоктувальний повітряний потік, який відрізняється тим, що потік повітря, сформований вузлом всмоктувальної повітродувки, спрямовано догори крізь трубу, яка виводить потік повітря у бік вузла всмоктувальної повітродувки з простору між роторним корпусом ротаційного вузла для обмолоту та відокремлення зерна і пристроєм для збирання зерна в зоні задньої половини корпусу ротаційного вузла для обмолоту та відокремлення зерна.

2. Зернозбиральний комбайн за п.1, який відрізняється тим, що конфігурація труби зумовлена передньою стінкою, задньою стінкою і щонайменше двома додатковими бічними стінками.

3. Зернозбиральний комбайн за пп.1, 2, який відрізняється тим, що труба посилена по поперечному перерізу у напрямку до вузла всмоктувальної повітродувки.

4. Зернозбиральний комбайн за пп.1-3, який відрізняється тим, що канал, по якому рухається потік повітря, сформований над поверхнею пристрою для збирання зерна, утворений однією або набором поперечних подовжених секційних стінок, які перекривають відповідну повітряну секцію аж до верхньої зони корпусу комбайна і забезпечують проходження потоку повітря через щілину між нижнім торцем секційної стінки і поверхнею пристрою для збирання зерна.

5. Зернозбиральний комбайн за пп.1-4, який відрізняється тим, що швидкість потоку повітря в трубі або в зоні щілини під секційними стінками є регульованою за рахунок використання регулювальних пристроїв.

6. Зернозбиральний комбайн за пп.1-5, який відрізняється тим, що кут нахилу пристрою для збирання зерна виконаний з можливістю регулювання.

7. Зернозбиральний комбайн за пп.1-6, який відрізняється тим, що вузол всмоктувальної повітродувки розташований у площині над вузлом обмолоту та відокремлення зерна.

8. Зернозбиральний комбайн за п.7, який відрізняється тим, що винос суміші повітря, полови і соломи забезпечений вузлом всмоктувальної повітродувки через спрямований вниз відвід.

9. Зернозбиральний комбайн за п.8, який відрізняється тим, що всередині відводу розміщені напрямні лопатки.

10. Зернозбиральний комбайн за пп.8-9, який відрізняється тим, що у відводі встановлені датчики втрат зерна.

11. Зернозбиральний комбайн за пп.1-6, який відрізняється тим, що вузол всмоктувальної повітродувки розташований збоку або під вузлом обмолоту та відокремлення зерна, при цьому вузол всмоктувальної повітродувки сполучений з трубою спрямованим вниз з'єднувальним патрубком.

12. Зернозбиральний комбайн за п.11, який відрізняється тим, що подача суміші повітря, полови і деформованої соломи крізь відвід у дробарку забезпечена за допомогою вузла всмоктувальної повітродувки.

13. Зернозбиральний комбайн за пп.1-12, який відрізняється тим, що додатково має кут між основним напрямком потоку повітря у вільному просторі під вузлом обмолоту та відокремлення зерна і основним напрямком потоку повітря у трубі.

14. Зернозбиральний комбайн за пп.1-13, який відрізняється тим, що вузол всмоктувальної повітродувки виконаний з можливістю підключення або відключення.

15. Зернозбиральний комбайн за пп.1-14, який відрізняється тим, що корпус комбайна має повітряні вхідні отвори в його передній частині, бічних стінках або у верхній кришці.

16. Зернозбиральний комбайн за пп. 1-15, який відрізняється тим, що в зоні переміщення від пристрою збирання зерна і підготовчої площадки у напрямку очисного пристрою розташований напрямний пристрій, причому напрямний пристрій розташований на ділянці, що розпочинається від каналу, що виконує функцію відводу з вузла повітродувки очисного пристрою, і спрямований у бік зони вільного простору, крізь який потік повітря всмоктується вузлом всмоктувальної повітродувки.

17. Зернозбиральний комбайн, обладнаний ротаційним вузлом для обмолоту та відокремлення зерна, що складається щонайменше з одного роторного корпусу з вузлом сітчастого фільтра з сітчастими отворами і привідного роторного пристрою, з можливістю обертання встановленого в роторному корпусі пристрою для збирання зерна, розташованого на відстані від вузла сітчастого фільтра, очисного пристрою, в який надходить зерно, відібране з пристрою для збирання зерна, і всмоктувальної повітродувки, що генерує всмоктувальний повітряний потік, який відрізняється тим, що містить перший розвантажувальний пристрій для полови та деформованої соломи позаду першого очисного пристрою і додатково містить другий розвантажувальний пристрій для полови та деформованої соломи, винесених із зони, розташованої під вузлом для обмолоту та відокремлення зерна, крізь трубу за допомогою вузла всмоктувальної повітродувки, яка виносить суміш з повітря, полови і деформованої соломи крізь відвід або на грунт, або в дробарку у зоні другого розвантажувального пристрою.

18. Зернозбиральний комбайн за п.17, який відрізняється тим, що вузол всмоктувальної повітродувки виконаний з можливістю підключення або відключення.

19. Зернозбиральний комбайн за пп.17-18, який відрізняється тим, що корпус комбайна має повітряні вхідні отвори в його передній частині, бічних стінках або у верхній кришці.

20. Зернозбиральний комбайн за пп.17-19, який відрізняється тим, що в зоні переміщення від пристрою збирання зерна і підготовчої площадки у напрямку очисного пристрою розташований напрямний пристрій, причому напрямний пристрій розташований на ділянці, що розпочинається від каналу, що виконує функцію відводу з вузла повітродувки очисного пристрою, і спрямований у бік зони вільного простору, крізь який потік повітря всмоктується вузлом всмоктувальної повітродувки.
