Наголовник

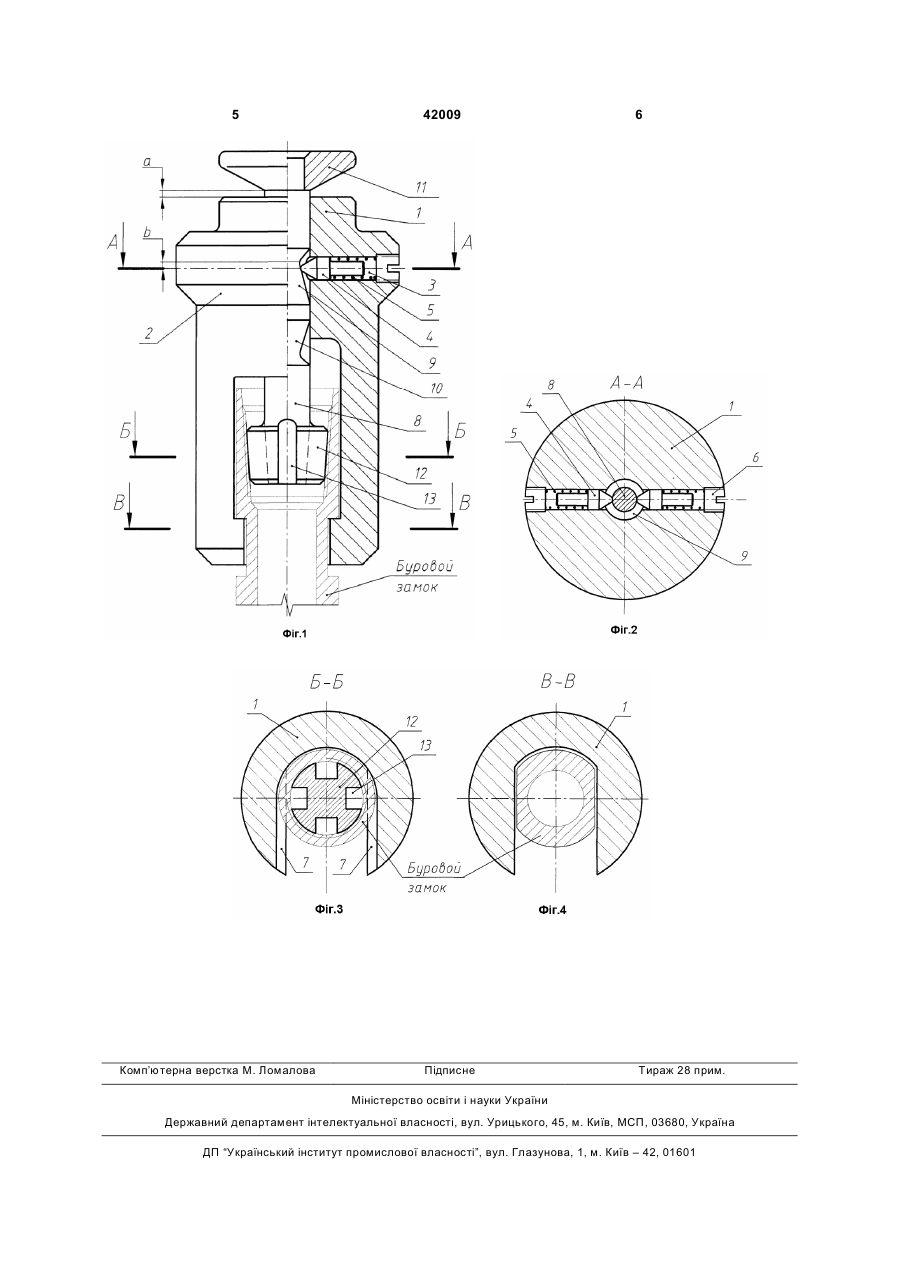

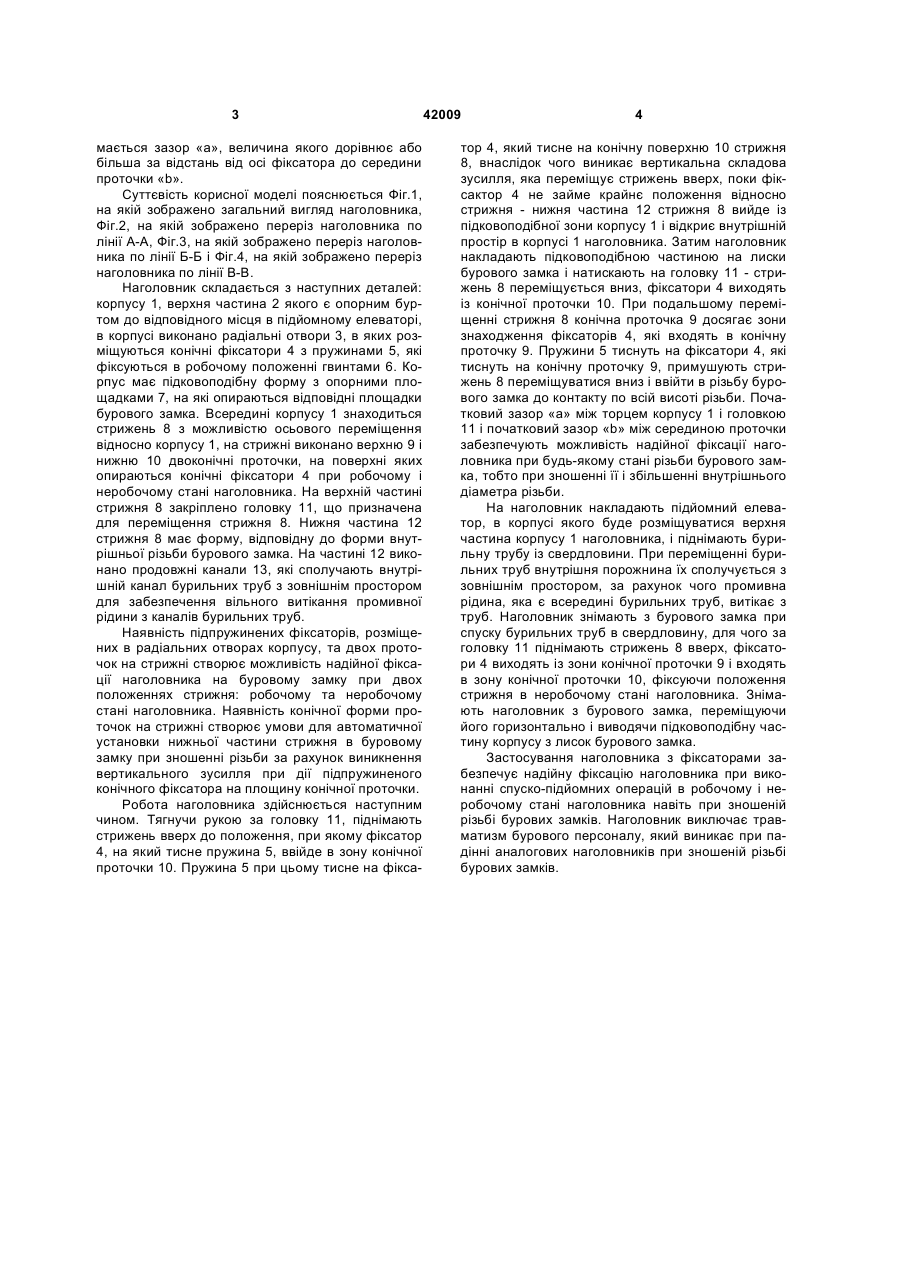

Наголовник, що складається з корпусу з підковоподібною нижньою частиною і фіксуючого стри 3 мається зазор «а», величина якого дорівнює або більша за відстань від осі фіксатора до середини проточки «b». Суттєвість корисної моделі пояснюється Фіг.1, на якій зображено загальний вигляд наголовника, Фіг.2, на якій зображено переріз наголовника по лінії А-А, Фіг.3, на якій зображено переріз наголовника по лінії Б-Б і Фіг.4, на якій зображено переріз наголовника по лінії В-В. Наголовник складається з наступних деталей: корпусу 1, верхня частина 2 якого є опорним буртом до відповідного місця в підйомному елеваторі, в корпусі виконано радіальні отвори 3, в яких розміщуються конічні фіксатори 4 з пружинами 5, які фіксуються в робочому положенні гвинтами 6. Корпус має підковоподібну форму з опорними площадками 7, на які опираються відповідні площадки бурового замка. Всередині корпусу 1 знаходиться стрижень 8 з можливістю осьового переміщення відносно корпусу 1, на стрижні виконано верхню 9 і нижню 10 двоконічні проточки, на поверхні яких опираються конічні фіксатори 4 при робочому і неробочому стані наголовника. На верхній частині стрижня 8 закріплено головку 11, що призначена для переміщення стрижня 8. Нижня частина 12 стрижня 8 має форму, відповідну до форми внутрішньої різьби бурового замка. На частині 12 виконано продовжні канали 13, які сполучають внутрішній канал бурильних труб з зовнішнім простором для забезпечення вільного витікання промивної рідини з каналів бурильних труб. Наявність підпружинених фіксаторів, розміщених в радіальних отворах корпусу, та двох проточок на стрижні створює можливість надійної фіксації наголовника на буровому замку при двох положеннях стрижня: робочому та неробочому стані наголовника. Наявність конічної форми проточок на стрижні створює умови для автоматичної установки нижньої частини стрижня в буровому замку при зношенні різьби за рахунок виникнення вертикального зусилля при дії підпружиненого конічного фіксатора на площину конічної проточки. Робота наголовника здійснюється наступним чином. Тягнучи рукою за головку 11, піднімають стрижень вверх до положення, при якому фіксатор 4, на який тисне пружина 5, ввійде в зону конічної проточки 10. Пружина 5 при цьому тисне на фікса 42009 4 тор 4, який тисне на конічну поверхню 10 стрижня 8, внаслідок чого виникає вертикальна складова зусилля, яка переміщує стрижень вверх, поки фіксактор 4 не займе крайнє положення відносно стрижня - нижня частина 12 стрижня 8 вийде із підковоподібної зони корпусу 1 і відкриє внутрішній простір в корпусі 1 наголовника. Затим наголовник накладають підковоподібною частиною на лиски бурового замка і натискають на головку 11 - стрижень 8 переміщується вниз, фіксатори 4 виходять із конічної проточки 10. При подальшому переміщенні стрижня 8 конічна проточка 9 досягає зони знаходження фіксаторів 4, які входять в конічну проточку 9. Пружини 5 тиснуть на фіксатори 4, які тиснуть на конічну проточку 9, примушують стрижень 8 переміщуватися вниз і ввійти в різьбу бурового замка до контакту по всій висоті різьби. Початковий зазор «а» між торцем корпусу 1 і головкою 11 і початковий зазор «b» між серединою проточки забезпечують можливість надійної фіксації наголовника при будь-якому стані різьби бурового замка, тобто при зношенні її і збільшенні внутрішнього діаметра різьби. На наголовник накладають підйомний елеватор, в корпусі якого буде розміщуватися верхня частина корпусу 1 наголовника, і піднімають бурильну трубу із свердловини. При переміщенні бурильних труб внутрішня порожнина їх сполучується з зовнішнім простором, за рахунок чого промивна рідина, яка є всередині бурильних труб, витікає з труб. Наголовник знімають з бурового замка при спуску бурильних труб в свердловину, для чого за головку 11 піднімають стрижень 8 вверх, фіксатори 4 виходять із зони конічної проточки 9 і входять в зону конічної проточки 10, фіксуючи положення стрижня в неробочому стані наголовника. Знімають наголовник з бурового замка, переміщуючи його горизонтально і виводячи підковоподібну частину корпусу з лисок бурового замка. Застосування наголовника з фіксаторами забезпечує надійну фіксацію наголовника при виконанні спуско-підйомних операцій в робочому і неробочому стані наголовника навіть при зношеній різьбі бурових замків. Наголовник виключає травматизм бурового персоналу, який виникає при падінні аналогових наголовників при зношеній різьбі бурових замків. 5 Комп’ютерна верстка М. Ломалова 42009 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
