Протиударні двері

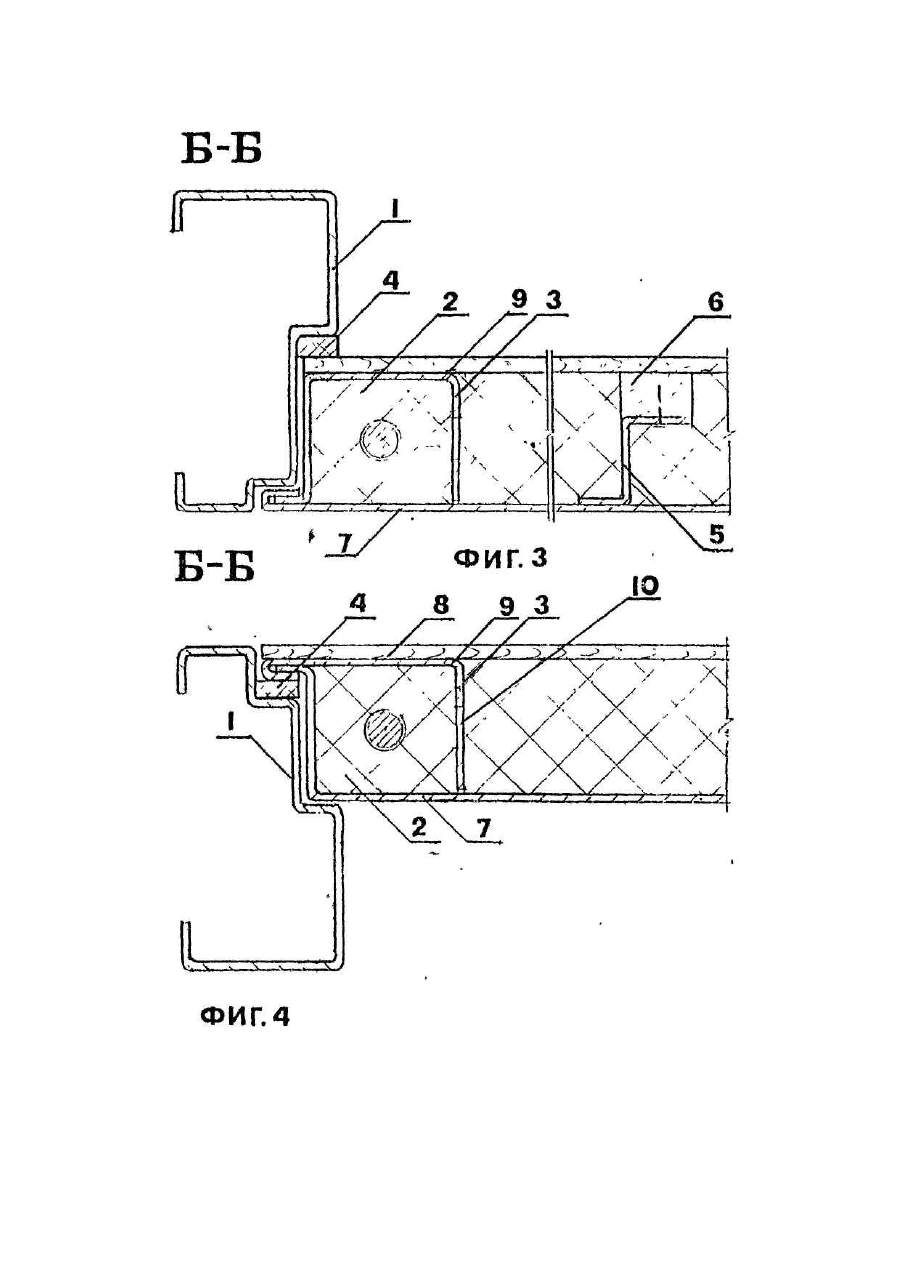

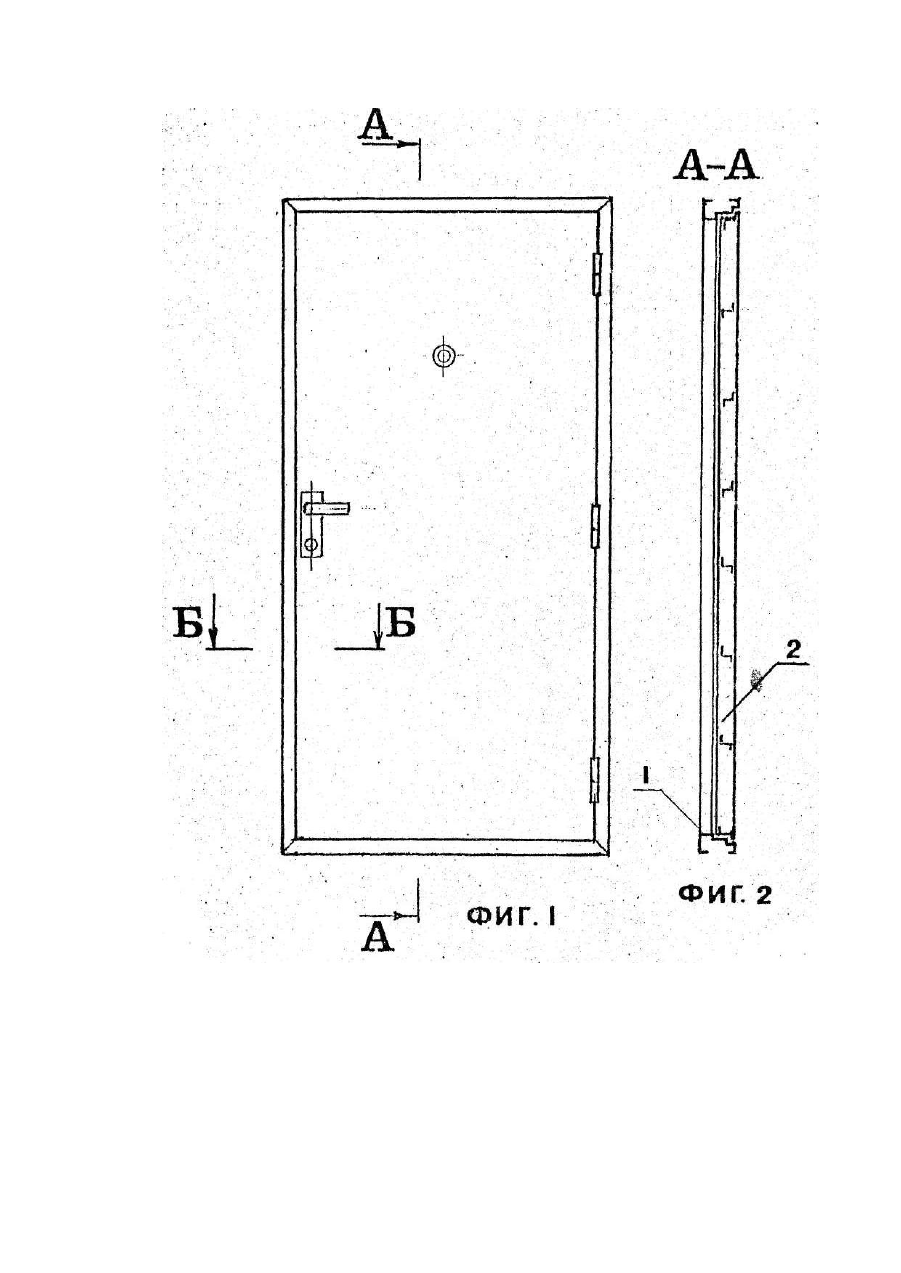

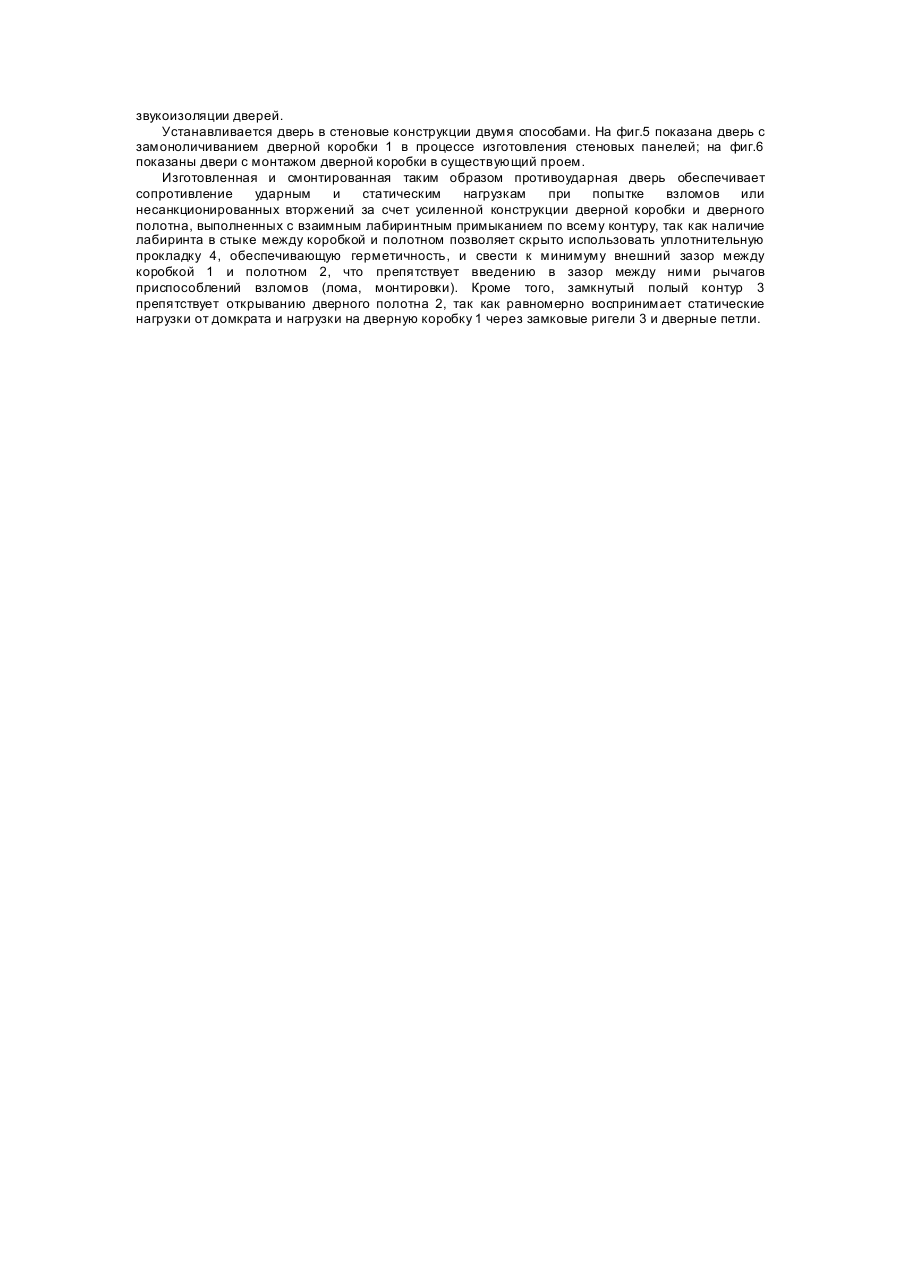

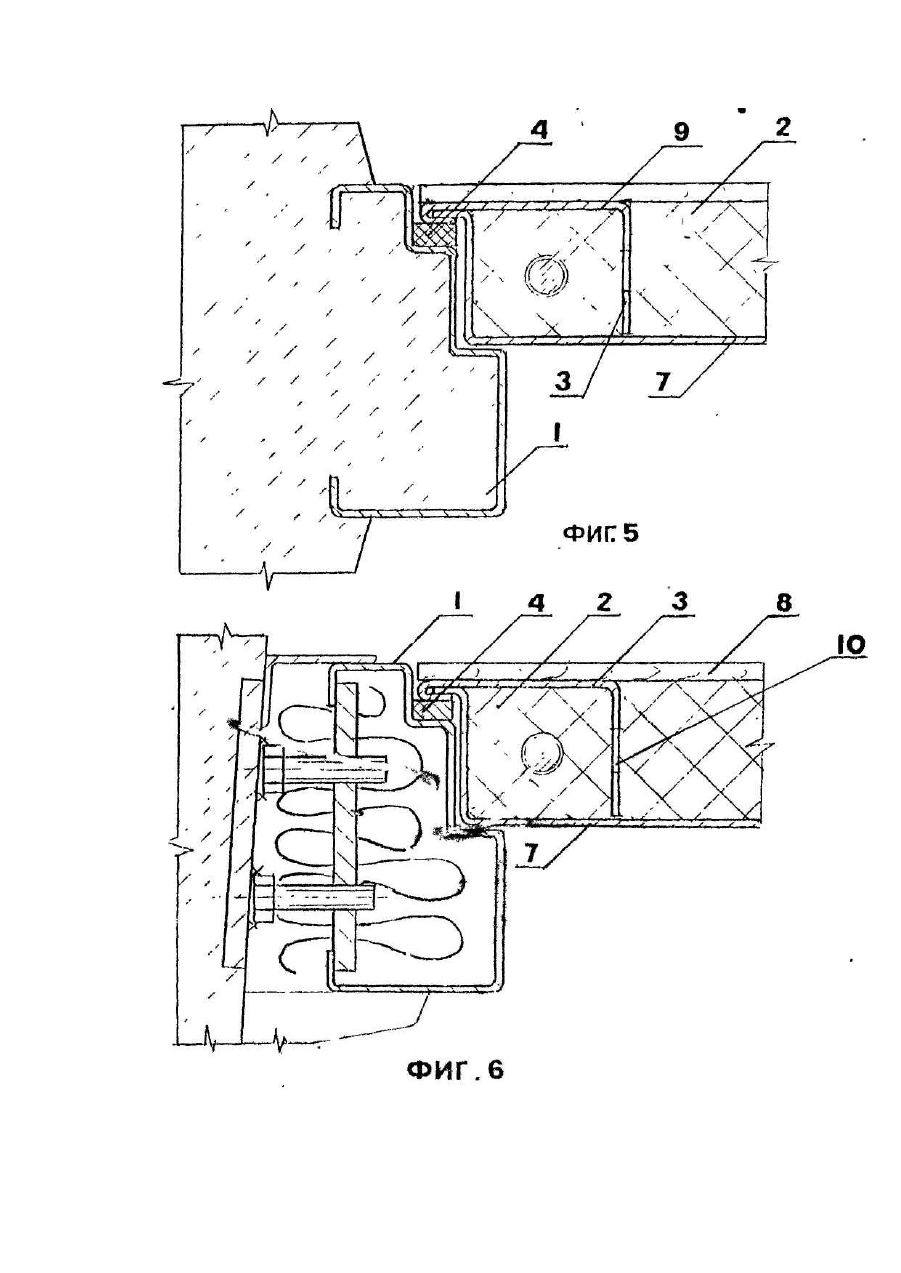

Изобретение относится к области строительства и может найти применение в жилых и общественных зданиях. Известна дверь, содержащая металлическую рамку, соединенные с ней накладные панели, при этом рамка выполнена в виде продольных и поперечных металлических штанг из полого прямоугольного профиля, установленных перпендикулярно друг др угу, а вн утренний наполнитель размещен в полости штанг [1j. Дверь обладает простотой сборки, обеспечивает использование различных наполнителей, но не решают проблему повышения противоударной защиты, за счет уменьшения зазора между коробкой и полотном двери, для предотвращения попадания в этот зазор инструментовлри попытке взлома, а также за счет распределения нагрузок с полотна на коробку. Наиболее близким техническим решением к данному изобретению является дверь металлическая, содержащая полую коробчатую конструкцию, пару швеллеров, надвинутых своей межполочной полостью на продольные кромки двух наружных декоративных панелей [2]. Недостатком известного решения, обладающего простотой сборки наружных облицовочнодекоративных панелей, является отсутствие лабиринтного примыкания дверного полотна к коробке, что не препятствует рычаговому взлому двери, так как рычаг может легко проникать в зазор между полотном и коробкой, где устанавливаются уплотнительные прокладки, обеспечивающие требуемые звуко-водо- и воздухозащитные показатели дверных конструкций. В основу изобретения положена техническая задача создать противоударную дверь, которая бы позволяла обеспечить защиту от взломов и несанкционированного проникновения за счет лабиринтного сечения коробки и контура по периметру дверного полотна и наличия ригеля в вертикальной полости полого контура со стороны противоположной петлям. Поставленная задача решается тем, что дверь противоударная, содержащая полую металлическую коробку и усиленное дверное полотно с элементами запирания двери в закрытом положении, отличающаяся тем, что зазор меду полой металлической коробкой и металлическим торцом полотна двери, в сечении, выполнен в виде лабиринта, имеющего по крайней мере два порога на коробке и соответствующие им по габариту ответные пороги на торце полотна двери выполненного в виде гнутого полого металлического контура, соединенного жестко с наружной металлической облицовкой полотна, а в вертикальной полости полого контура со стороны противоположной петлям расположены ригели запирания в верхней и нижних зонах, при этом уплотнительная прокладка между полотном двери и коробкой располагается на внутреннем пороге коробки, как при открывании двери внутрь, так и наружу помещения, а также дверь имеет ребра усиления полотна двери, выполненные в виде профиля с возможностью установки термовкладышей для ликвидации "мостиков холода" и крепления внутренней облицовки полотна. Поскольку отличительные признаки данного предложения не известны из указанных и други х источников в те хнике, поэтому оно является новым. На фиг.1 изображен фасад двери; на фиг.2 - вертикальный ее разрез no А-А; на фиг.3 сечение по коробке и полотну при открывании полотна наружу (из помещения); на фиг.4 сечение по коробке и полотну при открывании полотна внутрь (в помещение); на фиг.5 и 6 - узлы крепления дверей. Двери противоударные содержат коробку 1 по крайней мере с двумя порогами, дверное полотно 2, имеющее ответные пороги на торце, который выполнен в виде гнутого полого металлического контура 3. Двери снабжены уплотнительными прокладками 4 между полотном и коробкой, ребрами усиления 5 дверного полотна, с возможностью установки на них термовкладышей 6. Гнутый полый металлический контур 3 соединен жестко с наружной металлической обшивкой 7 дверного полотна, которое имеет также внутреннюю облицовку 8. В вертикальной полости полого металлического контура 3 со стороны, противоположной петлям, расположены ригели 9 запирания дверей, в верхней и нижней зонах. Полый металлический контур выполнен с технологическими отверстиями 10 по своему внутреннему периметру, а ребра усиления 5 - по всей длине. Изготавливается дверь следующим образом. Дверная коробка 1 выполняется из металлических профилей гнутых порогами К коробке 1 на петлях крепится дверное полотно 2, при этом на внутреннем пороге коробки устанавливаются уплотнительные прокладки 4, которые остаются с внутренней стороны дверей как при открывании дверного полотна внутрь помещений (фиг.3), так и при его открывании наружу (фиг.4). Дверное полотно 2 собирается из металлических профилей гнутых с порогами ответными по размерам порогам коробки 1, которые соединяясь образуют полый металлический контур 3, соединяемый жестко с наружной металлической обшивкой 4 дверного полотна. К полому металлическому контур у 3 и наружной металлической обшивке 7 крепятся ребра усиления 5 дверного полотна с закрепленными к ним термовкладышами 6, при этом ребра усиления 5 снабжаются термовкладышами 6 в том случае, когда противоударные двери устанавливаются в наружных стенах здания, обеспечивая тем самым их требуемые теплотехнические показатели. К дверному полотну 2 крепится ригельный замок, ригели запирания 9 которого устанавливаются в вертикальную полость полого металлического контура 3 со стороны, противоположной петлям. Следующими операциями по сборке дверного полотна 2 является заливка или укладка (в зависимости от компонентов) утеплителя и крепление внутренней обшивки 8, при этом утеплитель заливается или заводится в технологические отверстия 10 полого металлического комтура 3 для обеспечения теплотехнических требований и звукоизоляции дверей. Устанавливается дверь в стеновые конструкции двумя способами. На фиг.5 показана дверь с замоноличиванием дверной коробки 1 в процессе изготовления стеновых панелей; на фиг.6 показаны двери с монтажом дверной коробки в существующий проем. Изготовленная и смонтированная таким образом противоударная дверь обеспечивает сопротивление ударным и статическим нагрузкам при попытке взломов или несанкционированных вторжений за счет усиленной конструкции дверной коробки и дверного полотна, выполненных с взаимным лабиринтным примыканием по всему контуру, так как наличие лабиринта в стыке между коробкой и полотном позволяет скрыто использовать уплотнительную прокладку 4, обеспечивающую герметичность, и свести к минимуму внешний зазор между коробкой 1 и полотном 2, что препятствует введению в зазор между ними рычагов приспособлений взломов (лома, монтировки). Кроме того, замкнутый полый контур 3 препятствует открыванию дверного полотна 2, так как равномерно воспринимает статические нагрузки от домкрата и нагрузки на дверную коробку 1 через замковые ригели 3 и дверные петли.
