Двері полегшеної конструкції

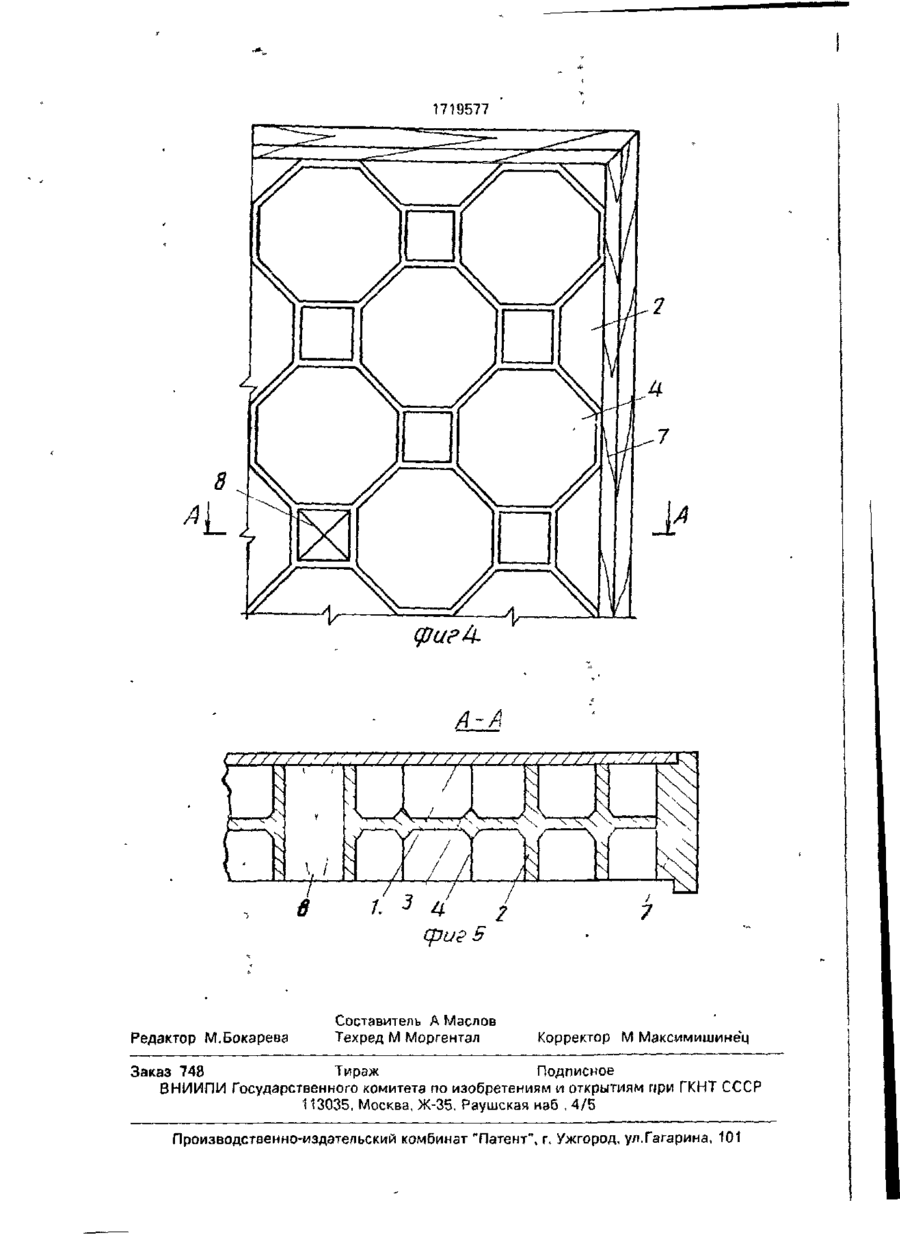

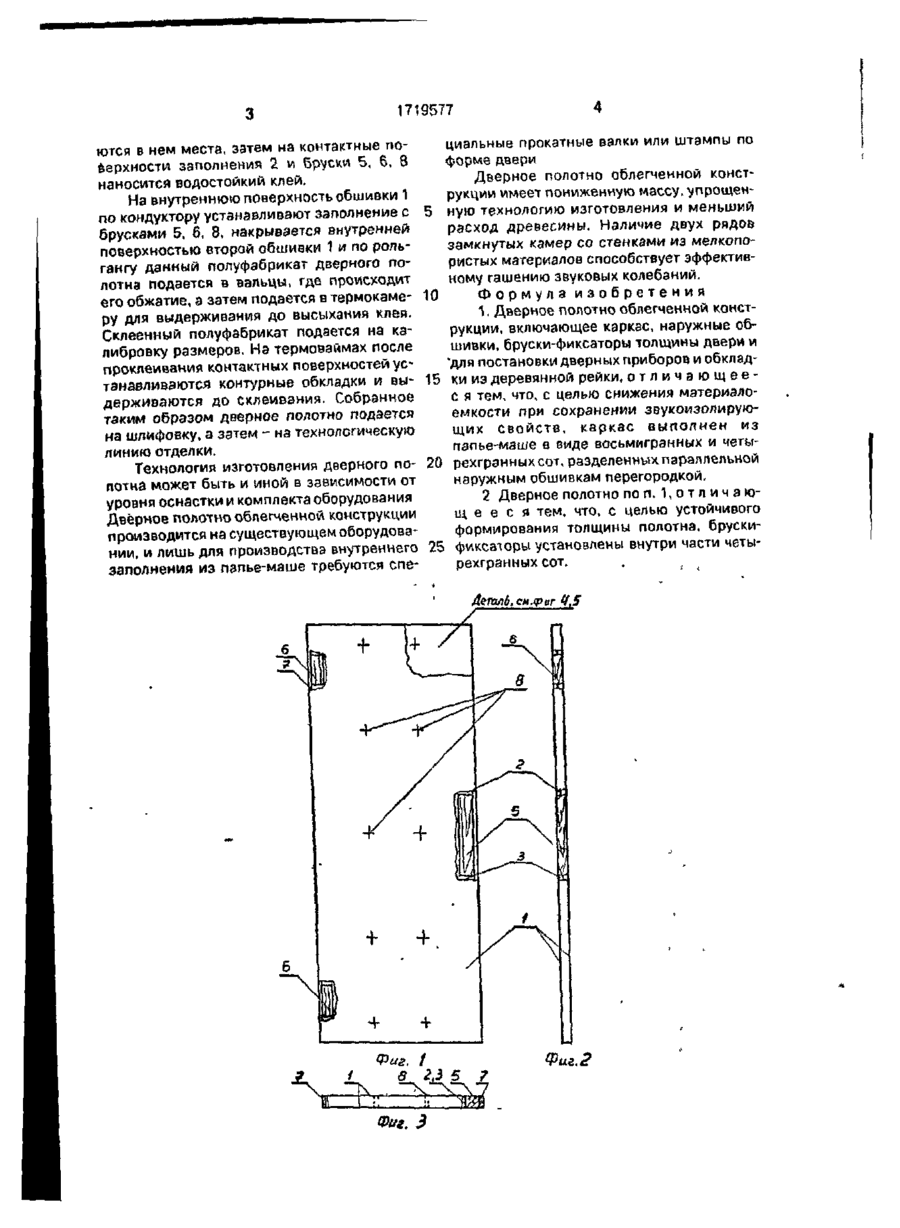

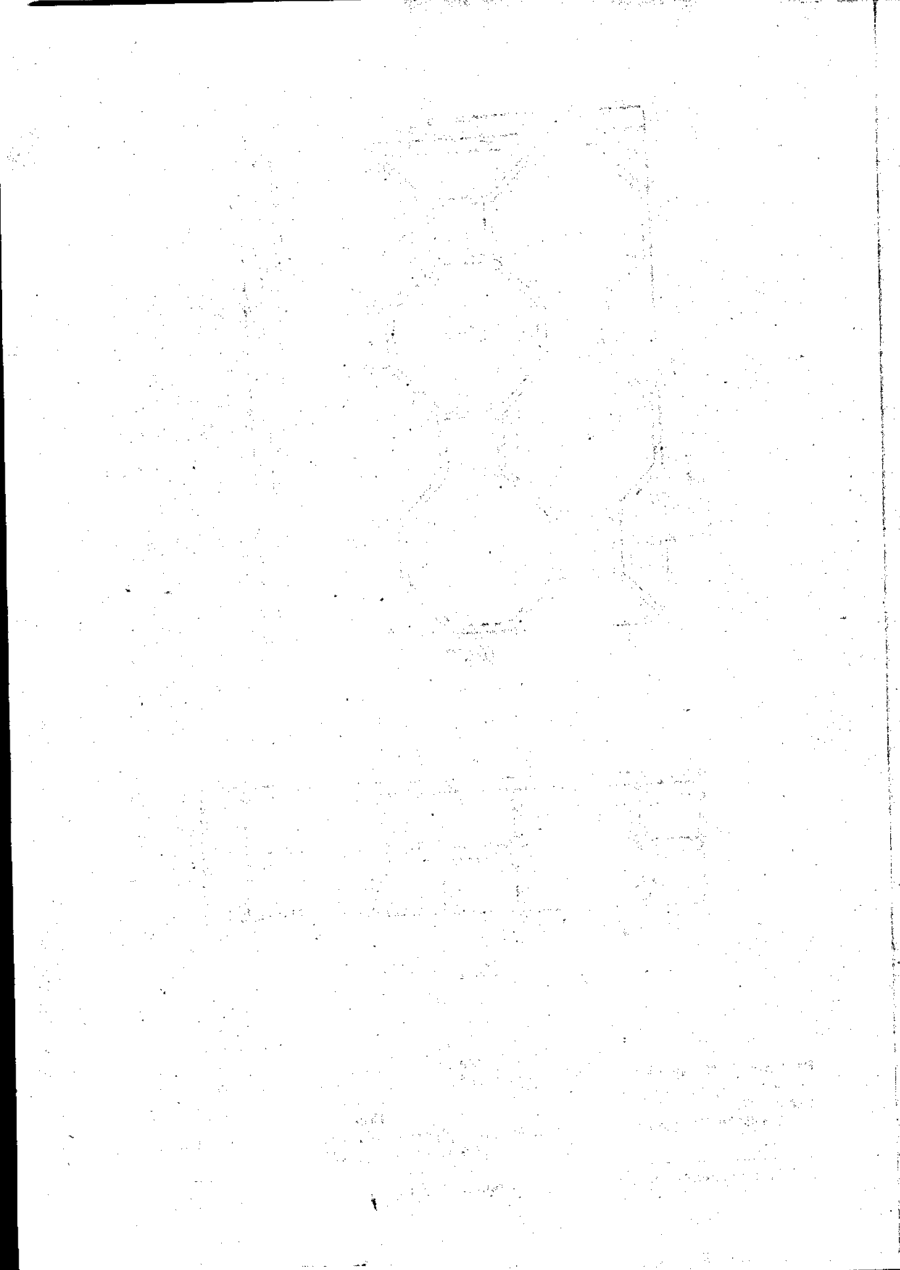

Изобретение относится к строительству и может быть использовано для внутренних дверей и быстроразъемных ограждающих конструкций, к которым предъявляются тре боваиия на звукоизоляцию Цель изобретения - снижение материалоемкости при сохранении звукоизолирующих свойств Для этого в дверном полотне облегченной конструкции внутреннее заполнение 2 состоит из выполненных прокатным способом из папье-маше восьмигранных и четырехгранных сот с параллельной наружным обшивкам 1 перегородкой 3 и установленных в некоторые из четырехгранных сот сквозь перегородку 3 деревянных прямоугольных брусков-фиксаторов 8 В прокатную часть заполнения также врезаются деревянные бруски для крепления навесов, замков и ручек, а по периметру устанавливаются обкладки 7 из деревянных реек Соты 2 вместе с обшивками 1 и перегородкой 3 образуют резонансные полости 4, в которых эффективно гасятся звуковые колебания 1 з п ф-лы, 5 ил. Изобретение относится к строительству и может быть использовано для внутренних дверей, к которым предъявляются требования на звукоизоляцию Целью изобретения является снижение материалоемкости при сохранении звукоизолирующих свойств На фиг. 1 изображено дверное полотно облегченной конструкции с вырывами в наружной обшивке, обнажающими деревянные детали заполнения вид спереди, на фиг 2 - то же, вид сбоку, на фиг 3 - то же вид сверху, на фиг 4 - фрагмент дверного полотна на фиг 1 со снятой наружной обшивкой; на фиг 5 - разрез А-А на фиг 4 Дверное полотно облегченной конструкции состоит из наружных обшивок 1 и внутреннего заполнения 2 его в виде восьмигранных и четырехгранных сот 2 разделенных параллельной наружным обшивкам 1 перегородкой 3 и образующих совместно с ними два ряда замкнутых камер 4 с врезанными по краям брусками 5,6 для крепления замка, ручек и навесов По периметру полотна закреплены обкладки из реек 7 а в некоторые из четырехгранных сот вставлены по их форме прямоугольные бруски 8 для фиксации наружных обшивок и обеспечения жесткости дверного полотна Все элементы дверного полотна фиксируются водостойким клеем Дверное полотно облегченной конструкции изготавливается следующим образом Листы наружных обшивок 1 нарезают по размерам дверного полотна и складируют у аппарата нанесения клея Заполнение 2 из папье-маше прокатывают через калибровочный агрегат с учетом мест под бруски 8, под бруски 5 и 6 выреза ел 1719577 циальные прокатные валки или штампы по ются в нем места, затем на контактные поформе двери верхности заполнения 2 и бруски 5, 6, 8 Дверное полотно облегченной констнаносится водостойкий клей. рукции имеет пониженную массу, упрощенНа внутреннюю поверхность обшивки 1 ную технологию изготовления и меньший по кондуктору устанавливают заполнение с расход древесины. Наличие двух рядов брусками 5. 6, 8, накрывается внутренней замкнутых камер со стенками из мелкопоповерхностью второй обшивки 1 и по рольристых материалов способствует эффективгангу данный полуфабрикат дверного поному гашению звуковых колебаний. лотна подается в вальцы, где происходит Формула изобретения его обжатие, а затем подается в термокаме- 10 1. Дверное полотно облегченной констру для выдерживания до высыхания клея. рукции, включающее каркас, наружные обСклеенный полуфабрикат подается на кашивки, бруски-фиксаторы толщины двери и либровку размеров. На термоваймах после "для постановки дверных приборов и обкладпроклеивания контактных поверхностей устанавливаются контурные обкладки и вы- 15 ки из деревянной рейки, о т л и ч а ю щ е е с я тем, что, с целью снижения материалодерживаются до склеивания. Собранное емкости при сохранении звукоизолируютаким образом дверное полотно подается щих свойств, каркас выполнен из на шлифовку, а затем - на технологическую папье-маше в виде восьмигранных и четылинию отделки. Технология изготовления дверного по- 20 рехгрзнныхсот, разделенных параллельной наружным обшивкам перегородкой. лотна может быть и иной в зависимости от 2 Дверное полотно по п. 1,от л ич аюуровня оснастки и комплекта оборудования щ е е с я тем, что, с целью устойчивого Дверное полотно облегченной конструкции формирования толщины полотна, брускипроизводится на существующем оборудовании, и лишь для производства внутреннего 25 фиксаторы установлены внутри части четырехгранных сот. . ( t заполнения из папье-маше требуются спе, ем.іруг Фиг. і 9 6 в І ТК Г;: ' Фиг, 2 2,3 5 із 5 :. • Фиг. 3 7 г ТРЙІ 1719577 8 A\_ сригкA~A 1 I N і / • 'і \. / в Редактор М.Бокарева ери? 5 Составитель А Маслов Техред М Моргентал Корректор М Максимишине'ц Заказ 748 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская нэб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
