Привід затвора гідромашини

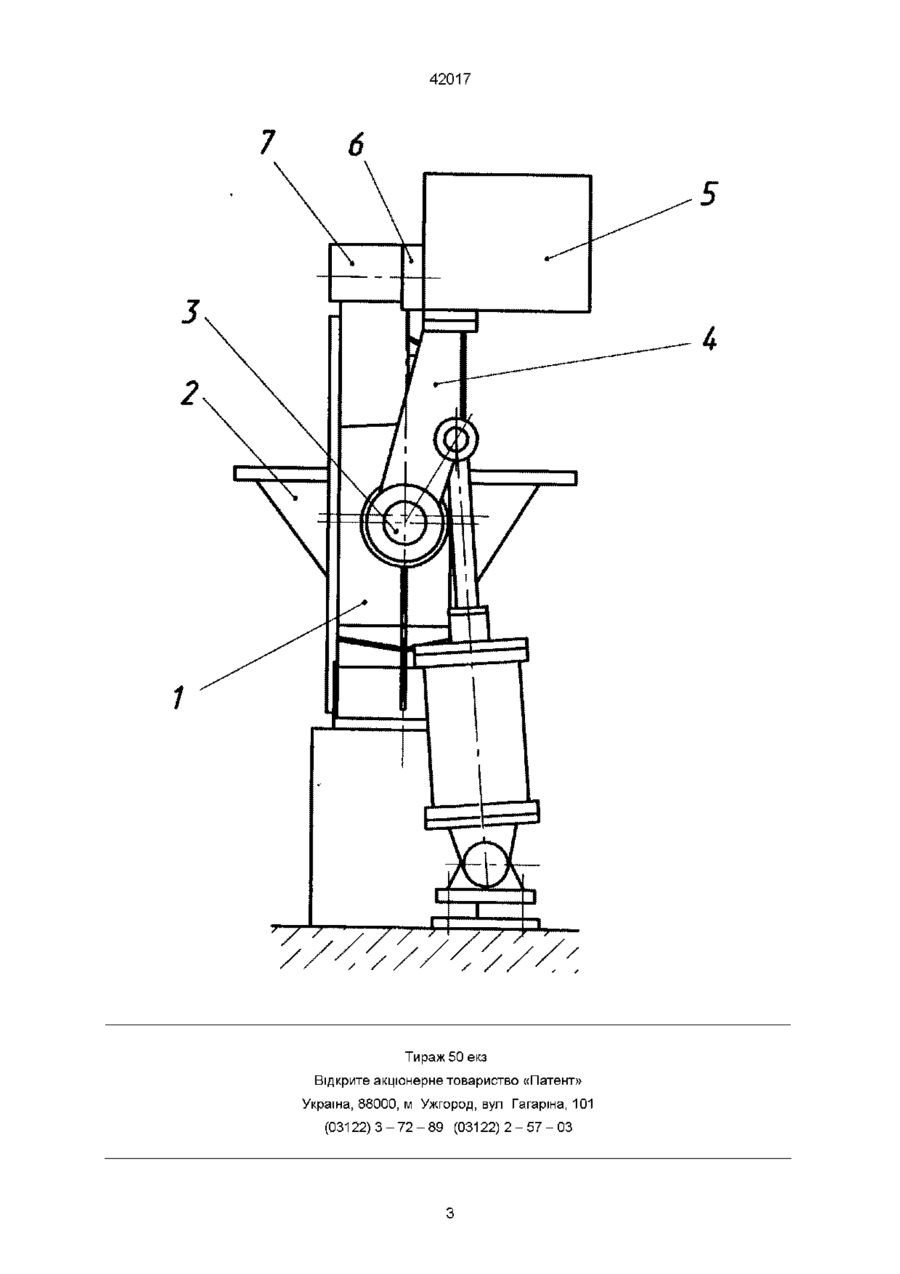

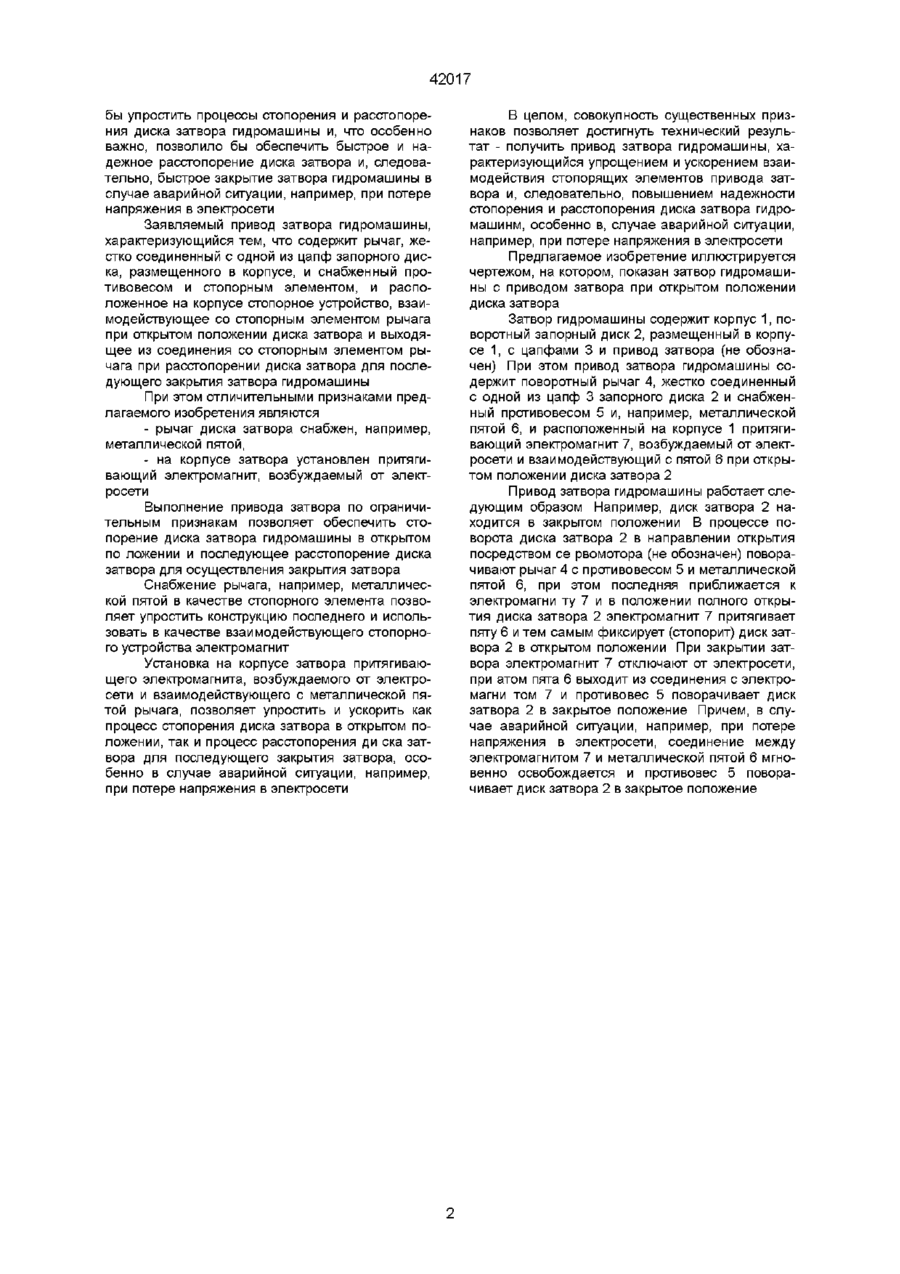

Привод затвора гидромашины, содержащий поворотный рычаг, жестко соединенный с одной из цапф запорного диска, размещенного, в корпусе, и снабженный противовесом и стопорным элементом, и расположенное на корпусе стопорное устройство, периодически взаимодействующее со стопорным элементом рычага, отличающийся тем, что рычаг снабжен в качестве стопорного элемента металлической пятой, а как стопорное устройство на корпусе установлен притягивающий электромагнит, возбуждаемый от электросети Предлагаемое изобретение относится к гидромашиностроению и может быть использовано в запорных органах (затворах) гидромашин (гидротурбин, обратимых гидромашин и насосов) В процессе работы затвора гидромашины запорный диск последнего занимает два крайних положения открытое и закрытое Для фиксации диска затвора, например, в открытом положении, осуществляют стопорение последнего посредством различных устройств Для последующего поворота диска затвора в закрытое положение предварительно осуществляют расстопорение последнего При этом скорость расстопорения диска затвора приобретает особое значение в случае необходимости аварийного закрытия затвора Наиболее близким из выявленных аналогов к предполагаемому изобретению является привод затвора гидромашины [1], содержащий поворотный рычаг, жестко соединенный с одной из цапф запорного диска, размещенного в корпусе, и снабженный противовесом и стопорным эле МЕНТОМ, например, в виде стопорного ролика, и расположенное на кор пусе стопорное устройство Последнее, например, представляет собой гидроцилиндр с поршнем, имеющим подпружиненный шток с прорезью на конце, расположенные в ней ролик и ограничительный палец и установленный на гидроцилиндре с возможностью поворота в плоскости, прохо дящей через ось штока, стопорный кулачок с окном для размещения конца ограничительного пальца и с внутренней и наружной профилированными поверхностями, первая из которых контактирует с роликом штока, а вторая периодически взаимодействуете роликом рычага При стопорений диска затвора в открытом положении открывают доступ воде под давлением в гидроцилиндр из источника воды, при этом шток с поршнем, преодолевая усилие пружины, выдвигается и поворачивает стопорный кулачок, который вступает в контакт своей наружной поверхностью со стопорным роликом рычага и стопорит диск затвора При расстопорении диска затвора соединяют гидроцилиндр со сливом, при этом пружина возвращает, шток в исходное положение, наружная поверхность стопорного кулачка выходит из силового контакта со стопорным роликом рычага - и противовес поворачивает диск затвора в закрытое положение Недостатки указанного привода состоят в следующем - ручное управление работой стопорного устройства при расстопорении диска затвора гидромашины требует наличия оператора и скоростной реакции последнего, что сказывается на процессе расстопоре ния, особенно при необходимости аварийного закрытия затвора, - при эксплуатации затвора в зимних условиях возможно замерза НИЕ ВОДЫ В гидроцилиндре и подводящих трубопроводах, что может при вести к нарушению стопорящей системы, - потребность в источнике воды, также чистой воды, для гидроцилиндра, что требует дополнительной установки фильтра с запорной арматурой и контрольной аппаратурой, - некоторая усложненность конструкции В основу предлагаемого изобретения поставлена задача создать такой привод затвора гидромашины, новое исполнение которого позволило Зоя о О 42017 бы упростить процессы стопорения и расстопорения диска затвора гидромашины и, что особенно важно, позволило бы обеспечить быстрое и надежное расстопорение диска затвора и, следовательно, быстрое закрытие затвора гидромашины в случае аварийной ситуации, например, при потере напряжения в электросети Заявляемый привод затвора гидромашины, характеризующийся тем, что содержит рычаг, жестко соединенный с одной из цапф запорного диска, размещенного в корпусе, и снабженный противовесом и стопорным элементом, и расположенное на корпусе стопорное устройство, взаимодействующее со стопорным элементом рычага при открытом положении диска затвора и выходящее из соединения со стопорным элементом рычага при расстопорении диска затвора для последующего закрытия затвора гидромашины При этом отличительными признаками предлагаемого изобретения являются - рычаг диска затвора снабжен, например, металлической пятой, - на корпусе затвора установлен притягивающий электромагнит, возбуждаемый от электросети Выполнение привода затвора по ограничительным признакам позволяет обеспечить стопорение диска затвора гидромашины в открытом по ложении и последующее расстопорение диска затвора для осуществления закрытия затвора Снабжение рычага, например, металлической пятой в качестве стопорного элемента позволяет упростить конструкцию последнего и использовать в качестве взаимодействующего стопорного устройства электромагнит Установка на корпусе затвора притягивающего электромагнита, возбуждаемого от электросети и взаимодействующего с металлической пятой рычага, позволяет упростить и ускорить как процесс стопорения диска затвора в открытом положении, так и процесс расстопорения ди ска затвора для последующего закрытия затвора, особенно в случае аварийной ситуации, например, при потере напряжения в электросети В целом, совокупность существенных признаков позволяет достигнуть технический результат - получить привод затвора гидромашины, характеризующийся упрощением и ускорением взаимодействия стопорящих элементов привода затвора и, следовательно, повышением надежности стопорения и расстопорения диска затвора гидромашинм, особенно в, случае аварийной ситуации, например, при потере напряжения в электросети Предлагаемое изобретение иллюстрируется чертежом, на котором, показан затвор гидромашины с приводом затвора при открытом положении диска затвора Затвор гидромашины содержит корпус 1, поворотный запорный диск 2, размещенный в корпусе 1, с цапфами 3 и привод затвора (не обозначен) При этом привод затвора гидромашины содержит поворотный рычаг 4, жестко соединенный с одной из цапф 3 запорного диска 2 и снабженный противовесом 5 и, например, металлической пятой 6, и расположенный на корпусе 1 притягивающий электромагнит 7, возбуждаемый от электросети и взаимодействующий с пятой 6 при открытом положении диска затвора 2 Привод затвора гидромашины работает следующим образом Например, диск затвора 2 находится в закрытом положении В процессе поворота диска затвора 2 в направлении открытия посредством се рвомотора (не обозначен) поворачивают рычаг 4 с противовесом 5 и металлической пятой 6, при этом последняя приближается к электромагни ту 7 и в положении полного открытия диска затвора 2 электромагнит 7 притягивает пяту 6 и тем самым фиксирует (стопорит) диск затвора 2 в открытом положении При закрытии затвора электромагнит 7 отключают от электросети, при атом пята 6 выходит из соединения с электромагни том 7 и противовес 5 поворачивает диск затвора 2 в закрытое положение Причем, в случае аварийной ситуации, например, при потере напряжения в электросети, соединение между электромагнитом 7 и металлической пятой 6 мгновенно освобождается и противовес 5 поворачивает диск затвора 2 в закрытое положение 42017 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
