Затвор гідромашини

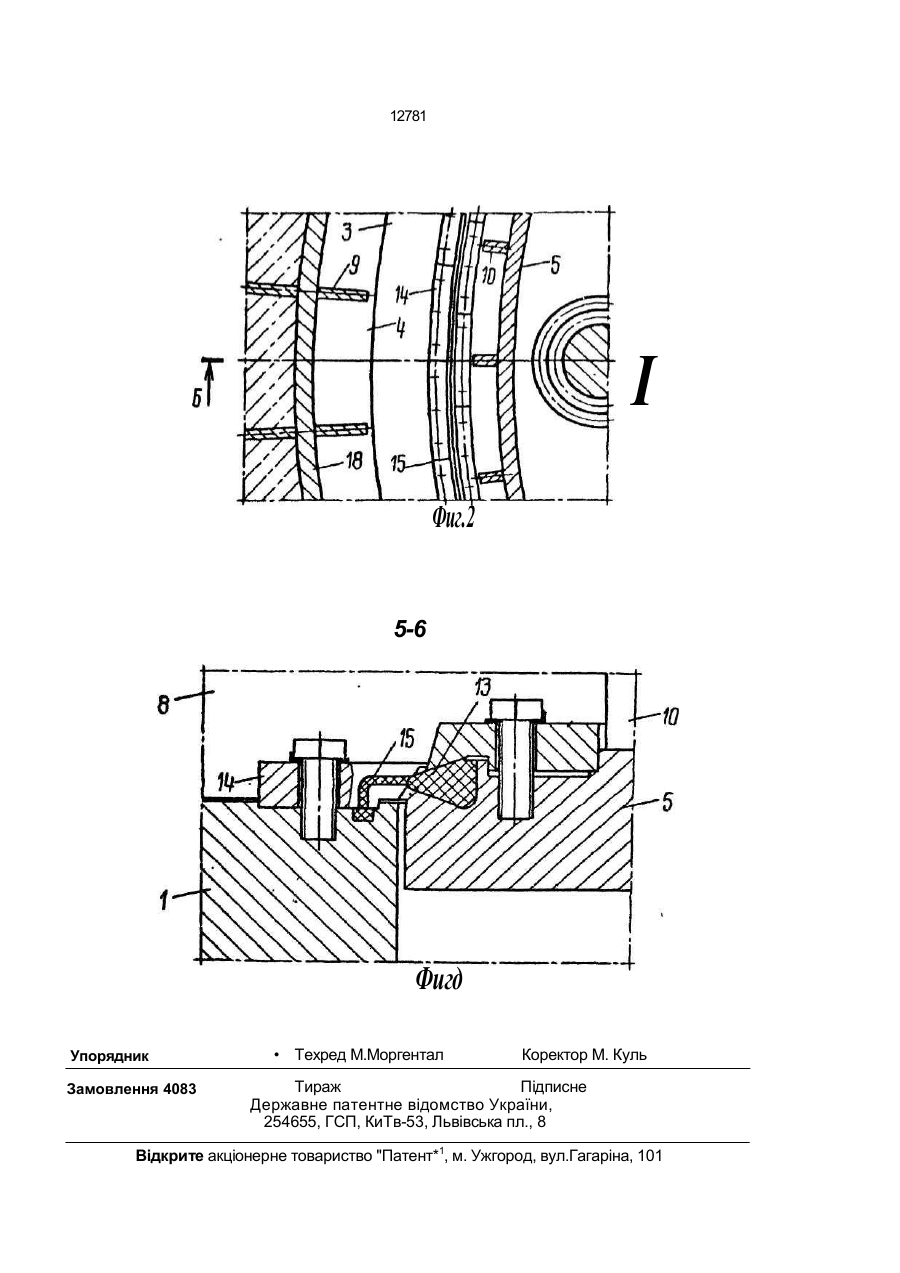

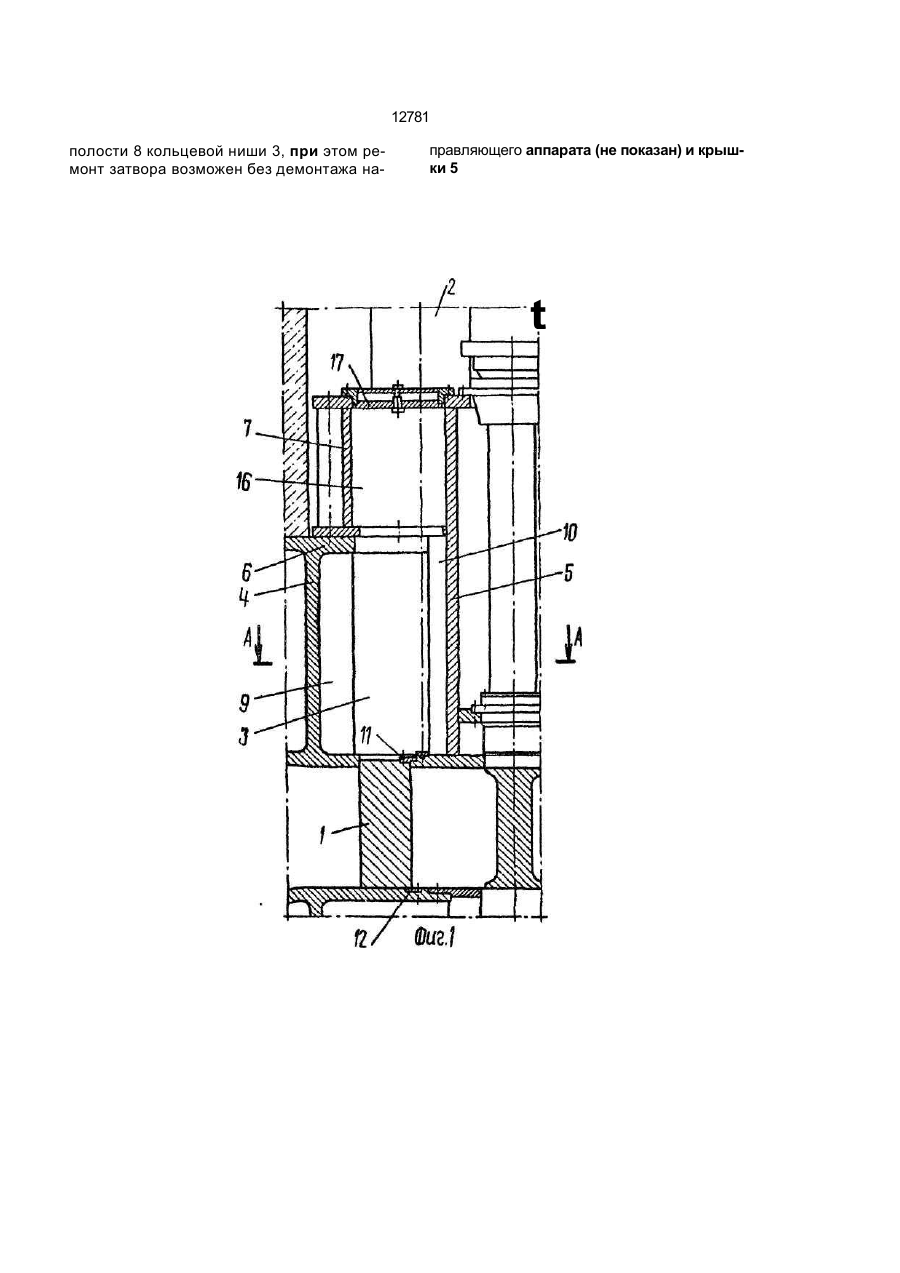

Затвор гидромашины, содежащий за порное кольцо с приводом, установленное в кольцевой нише между статором и крышкой Изобретение относится к области гидромашиностроения и может быть использовано в затворах гидромашин. Целью изобретения является сокращение времени и снижение трудоемкости монтажа и ремонта затвора гидромашины. На фиг.1 показан затвор гидромашины, осевой разрез; на фиг.2 - сечение А-А на фиг.1; на фиг.З - сечение Б-Б на фиг.2. Затвор гидромашины содержит запорное кольцо 1 с приводом 2, установленное в кольцевой нише 3 между статором 4 и крышкой 5 гидромашины, имеющими фланцы 6, 7, размещенные в полости 8 ниши 3 радиальные ребра 9, 10 и верхнее и нижнее уплотнения 11 и 12. Верхнее уплотнение 11 выполнено в виде упругого элемента 13, закрепленного на крышке 5 гидромашины в гидромашины, имеющими фланцы, и размещенные в полости ниши радиальные ребра, и верхнее и нижнее уплотнения, о т л и ч а ю щ и й с я тем, что верхнее уплотнение выполнено в виде упругого элемента, закрепленного на крышке гидромашины в полости ниши, и установленных на запорном кольце съемных кольцевых сегментов с уплотненными торцами, контактирующих с упругим элементом в рабочем положении запорного кольца, полость ниши сообщена с пространством над крышкой гидромашины при помощи люков с герметизирующими крышками, выполненных во фланце крышки гидромашины, количество ребер статора равно количеству ребер крышки гидромашины и они смещены друг относительно друга на половину углового шага. полости 8 ниши 3, и установленных на запорном кольце 1 съемных кольцевых сегментов 14 с уплотненными торцами 15, контактирующих с упругим элементом 13 в рабочем положении запорного кольца 1, полость 8 ниши 3 сообщена с пространством над крышкой 5 гидромашины при помощи люков 16 с герметизирующими крышками 17, выполненных во фланце 7 крышки 5 гидромашины. При монтаже и ремонте затвора гидромашины обслуживающий персонал имеет доступ в кольцевую нишу 3 через люки 16. Выполнение верхнего уплотнения 11 в виде упругого элемента 13, закрепленного на крышке 5. и съемных кольцевых сегментов 14, установленных на запорном кольце 1, позволяет производить ремонт верхнего уплотнения 11 и замену сегментов 14 из С > 12781 полости 8 кольцевой ниши 3, при этом ремонт затвора возможен без демонтажа на правляющего аппарата (не показан) и крышки 5 t 12781 I Фиг.2 5-6 Фигд Упорядник Замовлення 4083 • Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент*1, м. Ужгород, вул.Гагаріна, 101
