Пристрій для визначення відокремлюваності лляної трести

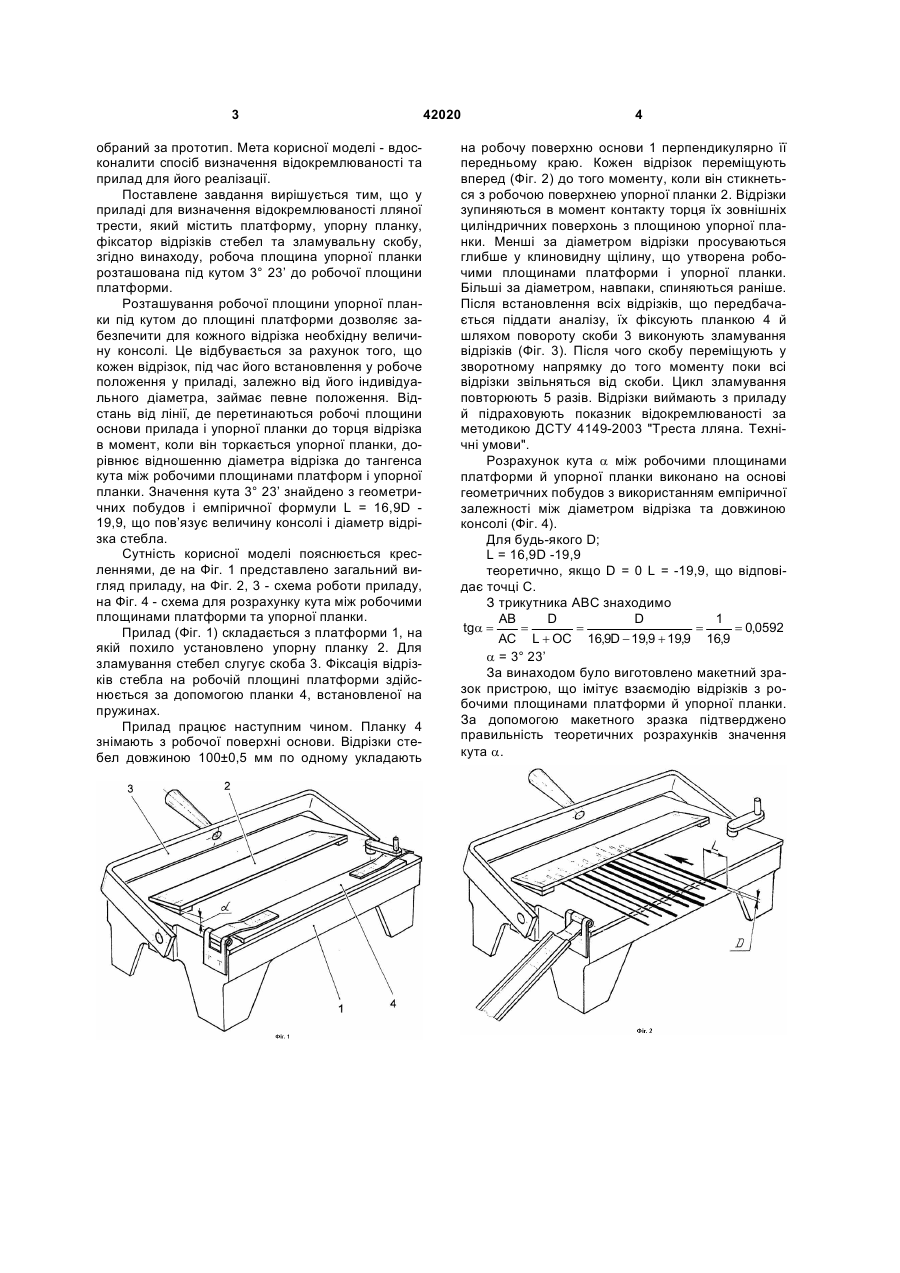

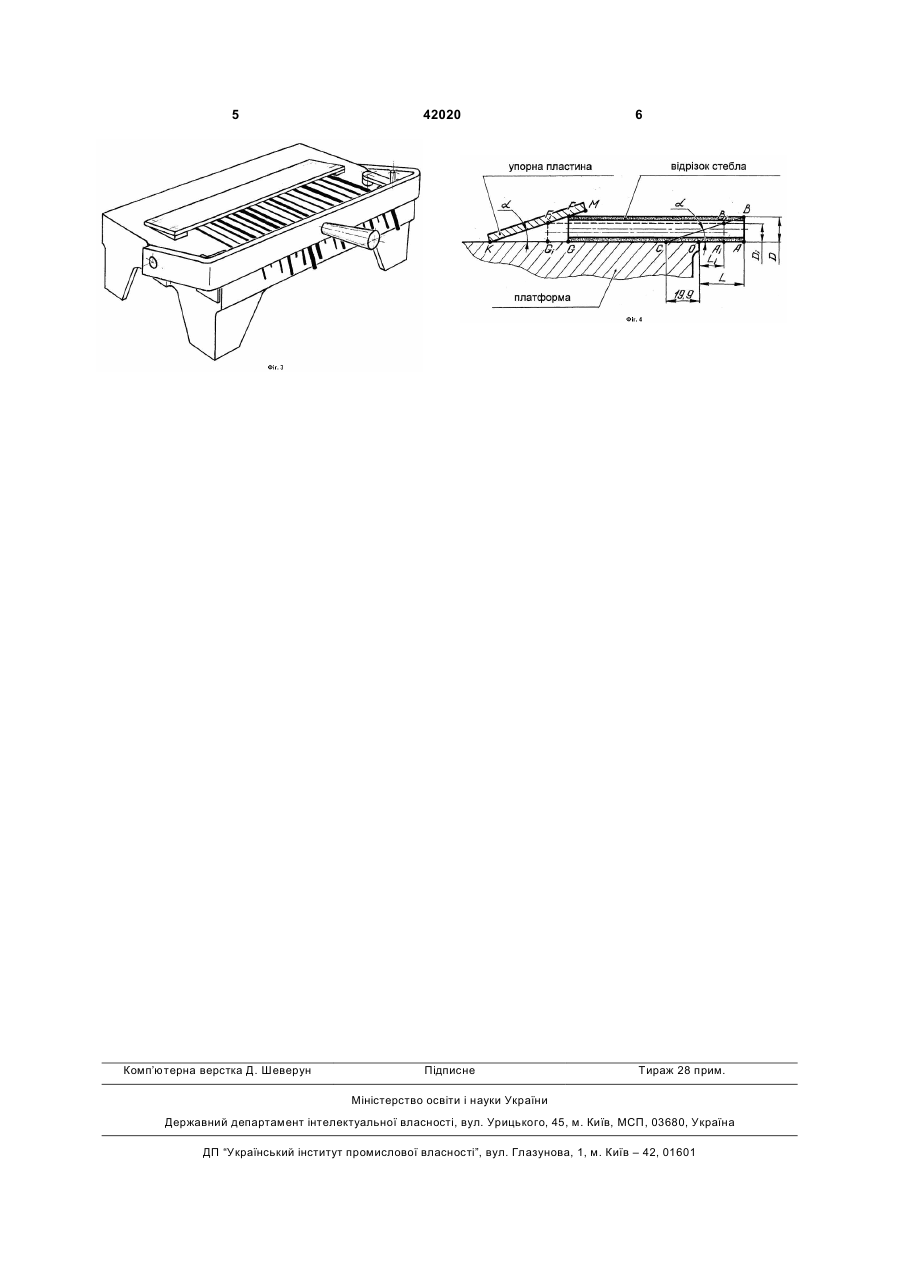

Пристрій для визначення відокремлюваності лляної трести, який містить платформу, упорну планку, фіксатор відрізків стебел та зламувальну скобу, який відрізняється тим, що робоча площина упорної планки розташована під кутом 3° 23' до робочої площини платформи. (19) (21) u200813821 (22) 01.12.2008 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ГОЛОВІЙ ОЛЕКСАНДР ВІТАЛІЙОВИЧ, ЖУПЛАТОВА ЛЮДМИЛА МИХАЙЛІВНА, МОХЕР ЮРІЙ ВОЛОДИМИРОВИЧ 3 обраний за прототип. Мета корисної моделі - вдосконалити спосіб визначення відокремлюваності та прилад для його реалізації. Поставлене завдання вирішується тим, що у приладі для визначення відокремлюваності лляної трести, який містить платформу, упорну планку, фіксатор відрізків стебел та зламувальну скобу, згідно винаходу, робоча площина упорної планки розташована під кутом 3° 23’ до робочої площини платформи. Розташування робочої площини упорної планки під кутом до площині платформи дозволяє забезпечити для кожного відрізка необхідну величину консолі. Це відбувається за рахунок того, що кожен відрізок, під час його встановлення у робоче положення у приладі, залежно від його індивідуального діаметра, займає певне положення. Відстань від лінії, де перетинаються робочі площини основи прилада і упорної планки до торця відрізка в момент, коли він торкається упорної планки, дорівнює відношенню діаметра відрізка до тангенса кута між робочими площинами платформ і упорної планки. Значення кута 3° 23’ знайдено з геометричних побудов і емпіричної формули L = 16,9D 19,9, що пов’язує величину консолі і діаметр відрізка стебла. Сутність корисної моделі пояснюється кресленнями, де на Фіг. 1 представлено загальний вигляд приладу, на Фіг. 2, 3 - схема роботи приладу, на Фіг. 4 - схема для розрахунку кута між робочими площинами платформи та упорної планки. Прилад (Фіг. 1) складається з платформи 1, на якій похило установлено упорну планку 2. Для зламування стебел слугує скоба 3. Фіксація відрізків стебла на робочій площині платформи здійснюється за допомогою планки 4, встановленої на пружинах. Прилад працює наступним чином. Планку 4 знімають з робочої поверхні основи. Відрізки стебел довжиною 100±0,5 мм по одному укладають 42020 4 на робочу поверхню основи 1 перпендикулярно її передньому краю. Кожен відрізок переміщують вперед (Фіг. 2) до того моменту, коли він стикнеться з робочою поверхнею упорної планки 2. Відрізки зупиняються в момент контакту торця їх зовнішніх циліндричних поверхонь з площиною упорної планки. Менші за діаметром відрізки просуваються глибше у клиновидну щілину, що утворена робочими площинами платформи і упорної планки. Більші за діаметром, навпаки, спиняються раніше. Після встановлення всіх відрізків, що передбачається піддати аналізу, їх фіксують планкою 4 й шляхом повороту скоби 3 виконують зламування відрізків (Фіг. 3). Після чого скобу переміщують у зворотному напрямку до того моменту поки всі відрізки звільняться від скоби. Цикл зламування повторюють 5 разів. Відрізки виймають з приладу й підраховують показник відокремлюваності за методикою ДСТУ 4149-2003 "Треста лляна. Технічні умови". Розрахунок кута a між робочими площинами платформи й упорної планки виконано на основі геометричних побудов з використанням емпіричної залежності між діаметром відрізка та довжиною консолі (Фіг. 4). Для будь-якого D; L = 16,9D -19,9 теоретично, якщо D = 0 L = -19,9, що відповідає точці С. З трикутника ABC знаходимо AB D D 1 tga = = = = = 0,0592 AC L + OC 16,9D - 19,9 + 19,9 16,9 a = 3° 23’ За винаходом було виготовлено макетний зразок пристрою, що імітує взаємодію відрізків з робочими площинами платформи й упорної планки. За допомогою макетного зразка підтверджено правильність теоретичних розрахунків значення кута a. 5 Комп’ютерна верстка Д. Шеверун 42020 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
