Торець завантаження методичної печі

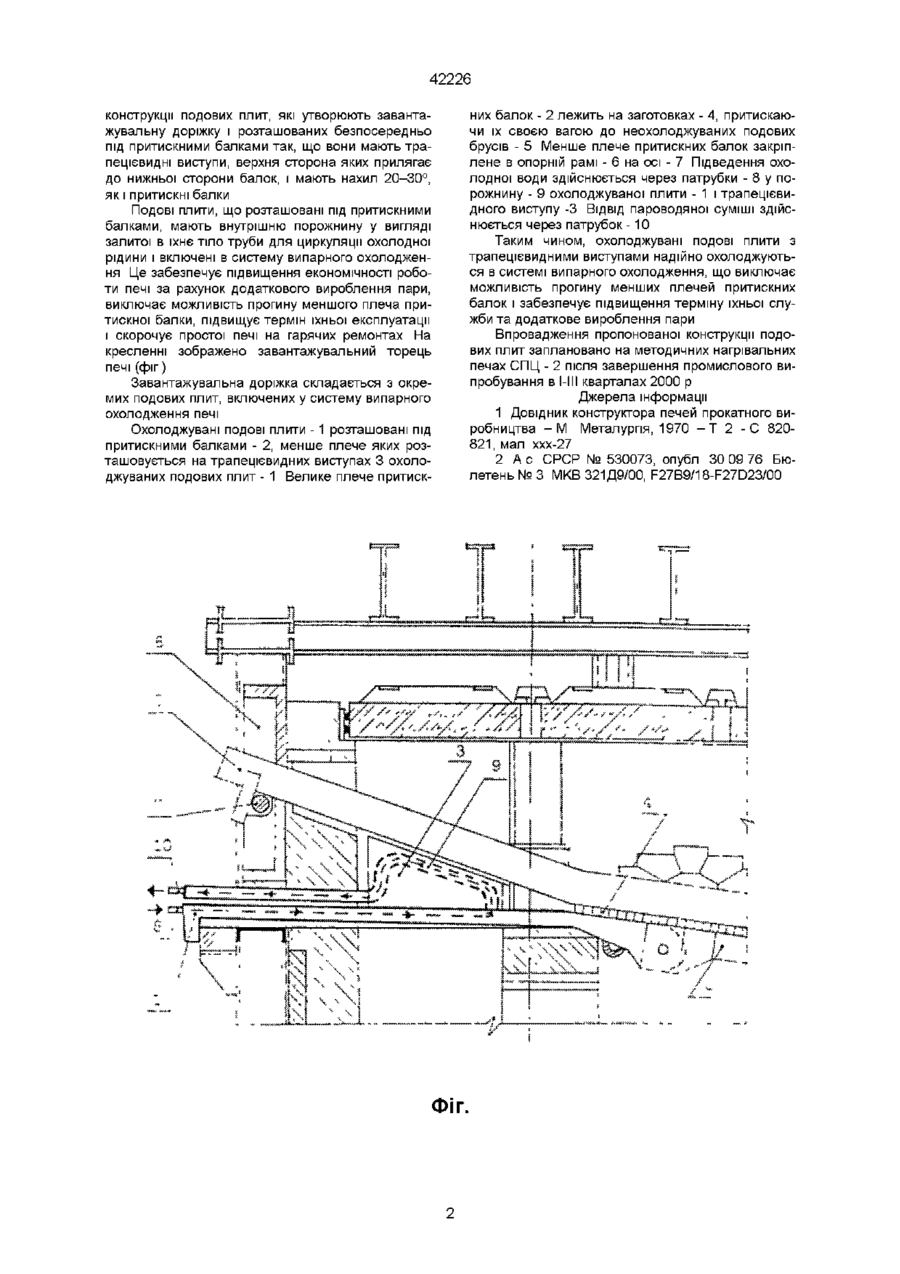

Торець завантаження штовхальних методичних печей, що містить завантажувальну доріжку, яка складається з окремих охолоджуваних елементів та притискних балок, який відрізняється тим, що охолоджувані і подові плити, розташовані під притискними балками, мають трапецієподібні виступи з нахилом, що відповідає нахилу притискних балок, і обладнані порожниною для циркуляції охолодної рідини Винахід відноситься до елементів конструкції методичних печей і, зокрема, може бути використаний в методичних печах з бічним посадом, призначених для нагрівання заготовок перед дрібносортовими і дротовими станами (МКВ 321Д9/18, F27B9/00, F27D23/00) Відома конструкція торця завантаження методичної печі, яка складається з подових плит, що утворюють завантажувальну доріжку, і пристроїв для притиску заготовок, так званих "прасок" (Довідник конструктора печей прокатного виробництва - М Том II) "Праски" являють собою литі з жароміцного сплаву балки квадратного чи прямокутного перерізу, вигнуті в подовжньому напрямку під кутом 20-30° таким чином, що утворюються два плеча зі співвідношенням довжин 1 3-1 4 Притискна балка ("праска") одним кінцем закріплюється в опорній рамі, розташованій в торцевій частині печі так, що більше плече лежить на заготовках, притискаючи їх своєю вагою до подових брусів і подини Менше плече притискної балки має дві точки опори в опорній рамі й у МІСЦІ вигину балки Така конструкція притискної балки не виключає можливості прогину меншого плеча балки за високої температури в печі під впливом власної ваги і сил, що виникають при проштовхуванні заготовок Це приводить до зменшення зазору між притискною балкою і завантажувальною доріжкою При бічному посаді заготовок це утруднює завантаження печі, оскільки заготовки зачіпають балку, і сприяє посиленому зносу балок у районі їхнього вигину, що в свою чергу є причиною скривлення балок ще й у горизонтальній площині, а також руйнування торцевої стіни печі Завантажувальна доріжка таких печей, що складається з окремих подових плит, виконується, як правило, з водоохолоджуваних елементів, включених в систему випарного охолодження, що дозволяє збільшити термін їхньої служби в порівнянні з охолодженням проточною водою й одержувати додатково пару, яка направляється в заводський паропровід на потреби підприємства Однак, така конструкція завантажувальної доріжки не впливає на охолодження меншого плеча притискної балки Відомий також пристрій для притиску заготовок (а с СРСР № 530073), у якому задача підвищення надійності роботи і підвищення термінуслужби притискних балок вирішується шляхом установки під вигнутим меншим плечем "праски" додаткової водоохолоджуваної балки з контактними опорами Основним недоліком пристрою для притиску заготовок є необхідність демонтажу водоохолоджуваної опори при заміні притискної балки і, ВІДПОВІДНО, збільшення часу простою печі на гарячому ремонті Крім того, в зв'язку з необхідністю демонтажу додаткових опор при заміні притискних балок їх не можна включати в систему випарного охолодження печі, що призводить до додаткових втрат тепла і додаткової витрати води, що охолоджує Охолодження технічною водою знижує СТІЙКІСТЬ додаткових опор і, ВІДПОВІДНО, СТІЙКІСТЬ при тискних балок В основу винаходу (корисної моделі) поставлено задачу підвищення СТІЙКОСТІ притискних балок ("прасок") та економічності печі шляхом заміни (О 42226 конструкції подових плит, які утворюють завантажувальну доріжку і розташованих безпосередньо під притискними балками так, що вони мають трапецієвидні виступи, верхня сторона яких прилягає до нижньої сторони балок, і мають нахил 20-30°, як і притискні балки Подові ПЛИТИ, ЩО розташовані під притискними балками, мають внутрішню порожнину у вигляді залитої в їхнє тіло труби для циркуляції охолодної рідини і включені в систему випарного охолодження Це забезпечує підвищення економічності роботи печі за рахунок додаткового вироблення пари, виключає можливість прогину меншого плеча притискної балки, підвищує термін їхньої експлуатації і скорочує простої печі на гарячих ремонтах На кресленні зображено завантажувальний торець печі (фіг) Завантажувальна доріжка складається з окремих подових плит, включених у систему випарного охолодження печі Охолоджувані подові плити -1 розташовані під притискними балками - 2, менше плече яких розташовується на трапецієвидних виступах 3 охолоджуваних подових плит - 1 Велике плече притиск них балок - 2 лежить на заготовках - 4, притискаючи їх своєю вагою до неохолоджуваних подових брусів - 5 Менше плече притискних балок закріплене в опорній рамі - 6 на осі - 7 Підведення охолодної води здійснюється через патрубки - 8 у порожнину - 9 охолоджуваної плити - 1 і трапецієвидного виступу -3 ВІДВІД пароводяної суміші здійснюється через патрубок -10 Таким чином, охолоджувані подові плити з трапецієвидними виступами надійно охолоджуються в системі випарного охолодження, що виключає можливість прогину менших плечей притискних балок і забезпечує підвищення терміну їхньої служби та додаткове вироблення пари Впровадження пропонованої конструкції подових плит заплановано на методичних нагрівальних печах СПЦ - 2 після завершення промислового випробування в І-ІІІ кварталах 2000 р Джерела інформації 1 Довідник конструктора печей прокатного виробництва - М Металургія, 1970 - Т 2 -С 820821, мал ххх-27 2 А с СРСР № 530073, опубл ЗО 09 76 Бюлетень № З МКВ321Д9/00, F27B9/18-F27D23/00 ФІГ. 42226 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
