Спосіб опалення багатозонної методичної печі
Номер патенту: 28503
Опубліковано: 16.10.2000
Автори: Сагіров Іван Васильович, Змазнєва Єлизавета Васильовна, Бардусов Віктор Миколайович, Чанаях Михайло Іванович, Кисельов Анатолій Іванович, Тихонюк Леонід Сергійович, Гончаров Микола Васильович
Формула / Реферат
Способ отопления многозонной методической печи, включающий сжигание топлива с коэффициентом расхода воздуха 0,6-0,7 с последущим дожиганием продуктов неполного сгорания в методической части печи, отличающийся тем, что сжигание топлива с недостатком воздуха производят только в первых по ходу движения газов верхней и нижней сварочных зонах при коэффициенте расхода воздуха 0,85-0,95 с последущим дожиганием продуктов неполного сгорания во вторых сварочных зонах.
Текст

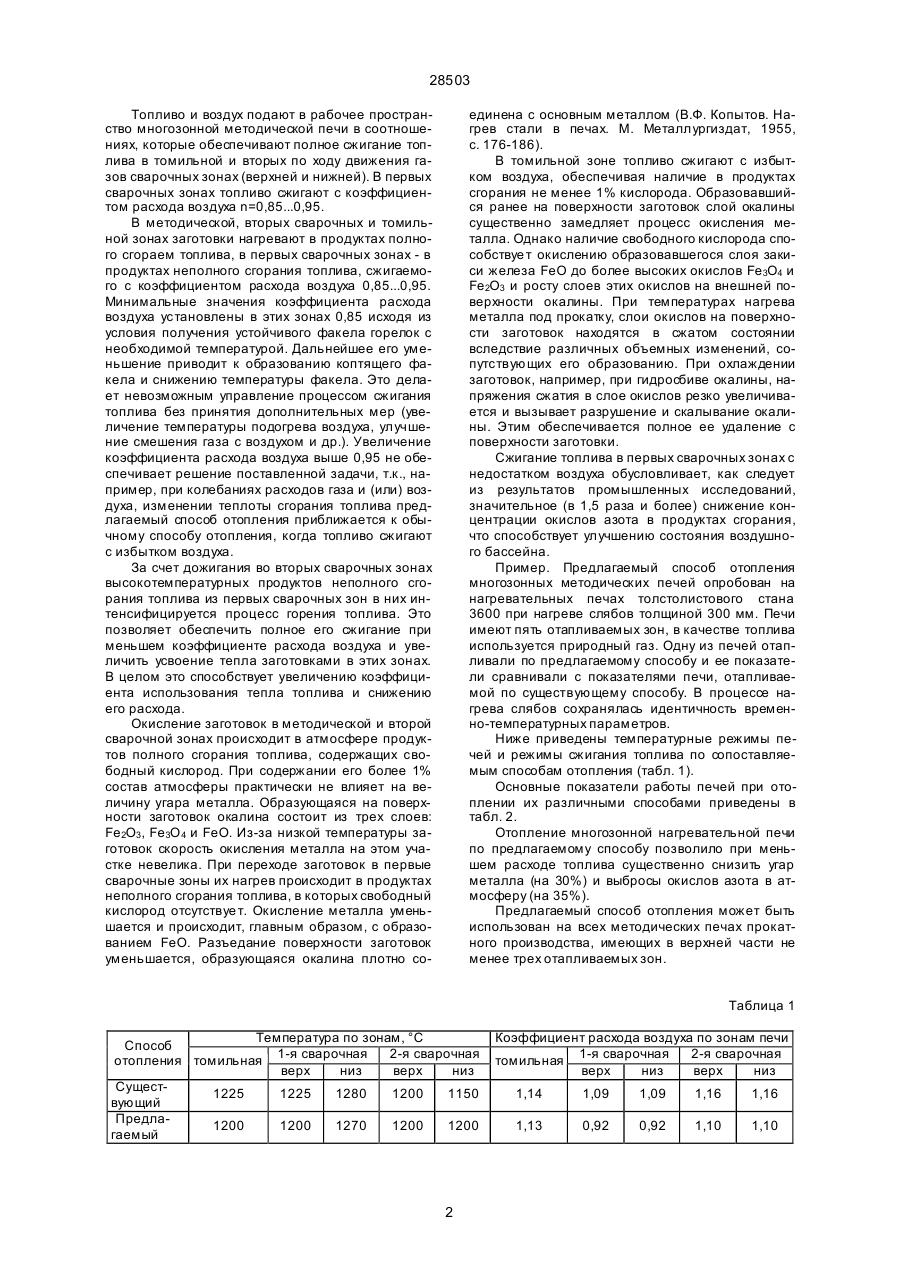

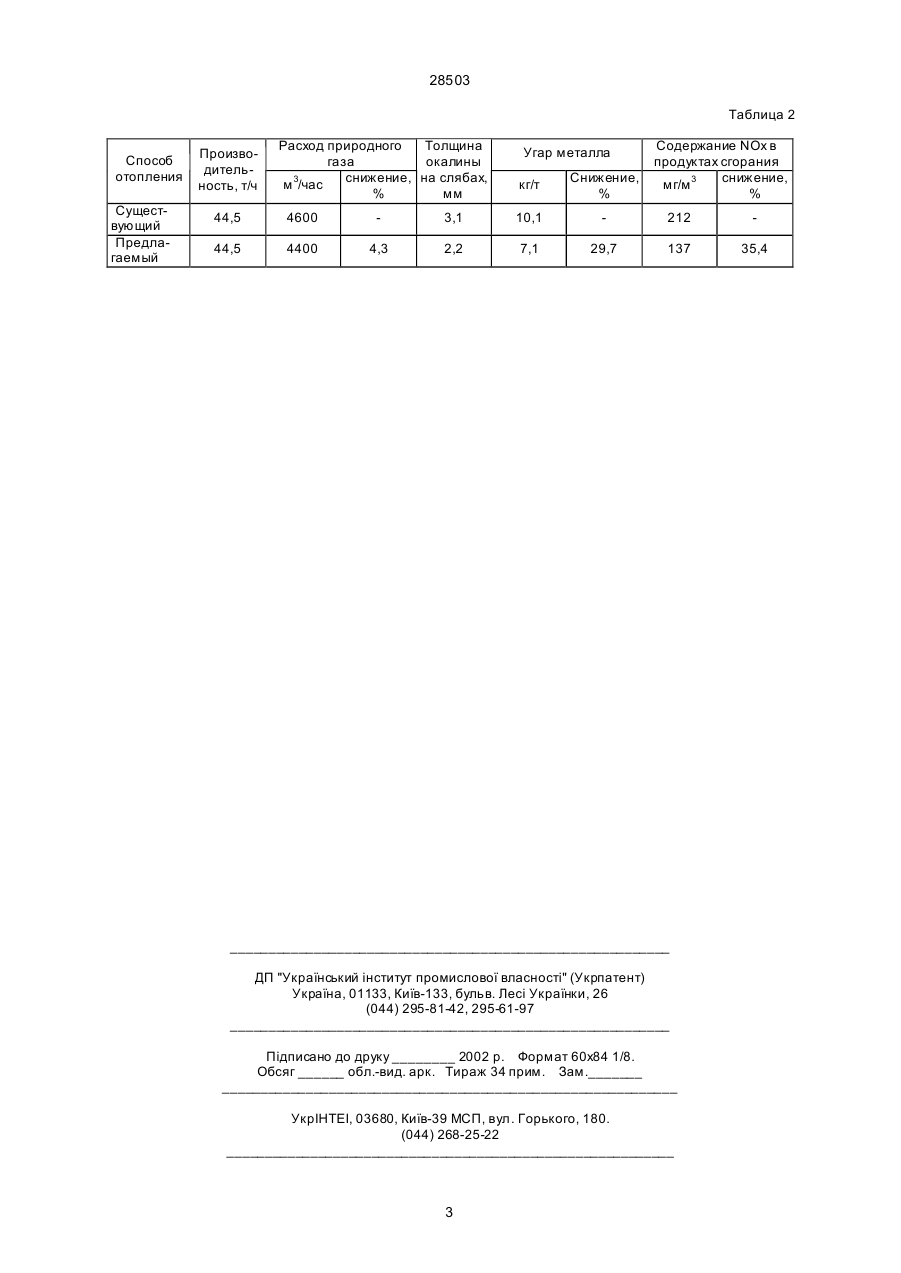

Способ отопления многозонной методической печи, включающий сжигание топлива с коэффициентом расхода воздуха 0,6-0,7 с последующим дожиганием продуктов неполного сгорания в методической части печи, отличающийся тем, что сжигание топлива с недостатком воздуха производят только в первых по ходу движения газов верхней и нижней сварочных зонах при коэффициенте расхода воздуха 0,85-0,95 с последующим дожиганием продуктов неполного сгорания во вторых сварочных зонах. (19) (21) 97052414 (22) 26.05.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Чанаях Ми хайло Іванович, Тихонюк Леонід Сергійович, Бардусов Віктор Миколайович, Гончаров Микола Васильович, Кисельов Анатолій Іванович, Сагіров Іван Васильович, Змазнєва Єлизавета Васильовна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МЕТАЛУРГІЙНИЙ КОМБІН АТ "АЗОВСТАЛЬ" 28503 Топливо и воздух подают в рабочее пространство многозонной методической печи в соотношениях, которые обеспечивают полное сжигание топлива в томильной и вторых по ходу движения газов сварочных зонах (верхней и нижней). В первых сварочных зонах топливо сжигают с коэффициентом расхода воздуха n=0,85...0,95. В методической, вторых сварочных и томильной зонах заготовки нагревают в продуктах полного сгораем топлива, в первых сварочных зонах - в продуктах неполного сгорания топлива, сжигаемого с коэффициентом расхода воздуха 0,85...0,95. Минимальные значения коэффициента расхода воздуха установлены в этих зонах 0,85 исходя из условия получения устойчивого факела горелок с необходимой температурой. Дальнейшее его уменьшение приводит к образованию коптящего факела и снижению температуры факела. Это делает невозможным управление процессом сжигания топлива без принятия дополнительных мер (увеличение температуры подогрева воздуха, улучшение смешения газа с воздухом и др.). Увеличение коэффициента расхода воздуха выше 0,95 не обеспечивает решение поставленной задачи, т.к., например, при колебаниях расходов газа и (или) воздуха, изменении теплоты сгорания топлива предлагаемый способ отопления приближается к обычному способу отопления, когда топливо сжигают с избытком воздуха. За счет дожигания во вторых сварочных зонах высокотемпературных продуктов неполного сгорания топлива из первых сварочных зон в них интенсифицируется процесс горения топлива. Это позволяет обеспечить полное его сжигание при меньшем коэффициенте расхода воздуха и увеличить усвоение тепла заготовками в этих зонах. В целом это способствует увеличению коэффициента использования тепла топлива и снижению его расхода. Окисление заготовок в методической и второй сварочной зонах происходит в атмосфере продуктов полного сгорания топлива, содержащих свободный кислород. При содержании его более 1% состав атмосферы практически не влияет на величину угара металла. Образующаяся на поверхности заготовок окалина состоит из трех слоев: Fe2O3 , Fe3O 4 и FeO. Из-за низкой температуры заготовок скорость окисления металла на этом участке невелика. При переходе заготовок в первые сварочные зоны их нагрев происходит в продуктах неполного сгорания топлива, в которых свободный кислород отсутствуе т. Окисление металла уменьшается и происходит, главным образом, с образованием FeО. Разъедание поверхности заготовок уменьшается, образующаяся окалина плотно со единена с основным металлом (В.Ф. Копытов. Нагрев стали в печах. М. Металлургиздат, 1955, с. 176-186). В томильной зоне топливо сжигают с избытком воздуха, обеспечивая наличие в продуктах сгорания не менее 1% кислорода. Образовавшийся ранее на поверхности заготовок слой окалины существенно замедляет процесс окисления металла. Однако наличие свободного кислорода способствуе т окислению образовавшегося слоя закиси железа FеО до более высоких окислов Fe3О4 и Fe2O3 и росту слоев этих окислов на внешней поверхности окалины. При температурах нагрева металла под прокатку, слои окислов на поверхности заготовок находятся в сжатом состоянии вследствие различных объемных изменений, сопутствующих его образованию. При охлаждении заготовок, например, при гидросбиве окалины, напряжения сжатия в слое окислов резко увеличивается и вызывает разрушение и скалывание окалины. Этим обеспечивается полное ее удаление с поверхности заготовки. Сжигание топлива в первых сварочных зонах с недостатком воздуха обусловливает, как следует из результатов промышленных исследований, значительное (в 1,5 раза и более) снижение концентрации окислов азота в продуктах сгорания, что способствует улучшению состояния воздушного бассейна. Пример. Предлагаемый способ отопления многозонных методических печей опробован на нагревательных печах толстолистового стана 3600 при нагреве слябов толщиной 300 мм. Печи имеют пять отапливаемых зон, в качестве топлива используется природный газ. Одну из печей отапливали по предлагаемому способу и ее показатели сравнивали с показателями печи, отапливаемой по существующему способу. В процессе нагрева слябов сохранялась идентичность временно-температурных параметров. Ниже приведены температурные режимы печей и режимы сжигания топлива по сопоставляемым способам отопления (табл. 1). Основные показатели работы печей при отоплении их различными способами приведены в табл. 2. Отопление многозонной нагревательной печи по предлагаемому способу позволило при меньшем расходе топлива существенно снизить угар металла (на 30%) и выбросы окислов азота в атмосферу (на 35%). Предлагаемый способ отопления может быть использован на всех методических печах прокатного производства, имеющих в верхней части не менее трех отапливаемых зон. Таблица 1 Температура по зонам, °С Способ 2-я сварочная отопления томильная 1-я сварочная верх низ верх низ Сущест1225 1225 1280 1200 1150 вующий Предла1200 1200 1270 1200 1200 гаемый 2 Коэффициент расхода воздуха по зонам печи 2-я сварочная томильная 1-я сварочная верх низ верх низ 1,14 1,09 1,09 1,16 1,16 1,13 0,92 0,92 1,10 1,10 28503 Таблица 2 Способ отопления Существующий Предлагаемый Производительность, т/ч Расход природного Толщина газа окалины 3 снижение, на слябах, м /час % мм Угар металла кг/т Снижение, % Содержание NOx в продуктах сгорания снижение, мг/м 3 % 44,5 4600 3,1 10,1 212 44,5 4400 4,3 2,2 7,1 29,7 137 35,4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for heating multi-zone continuous furnace
Автори англійськоюChanaiakh Mykhailo Ivanovych, Tykhoniuk Leonid Serhiiovych, Bardusov Viktor Mykolaiovych, Honcharov Mykola Vasyliovych, Kyseliov Anatolii Ivanovych, Sahirov Ivan Vasyliovych, Zmaznieva Yelyzaveta Vasylivna
Назва патенту російськоюСпособ отопления многозонной методической печи
Автори російськоюЧанаях Михаил Иванович, Тихонюк Леонид Сергеевич, Бардусов Виктор Николаевич, Гончаров Николай Васильевич, Киселев Анатолий Иванович, Сагиров Иван Васильевич, Змазнева Елизавета Васильевна
МПК / Мітки
МПК: C21D 9/00, F27D 13/00
Мітки: спосіб, опалення, печі, багатозонної, методичної
