Перетворювач змінної напруги на постійну

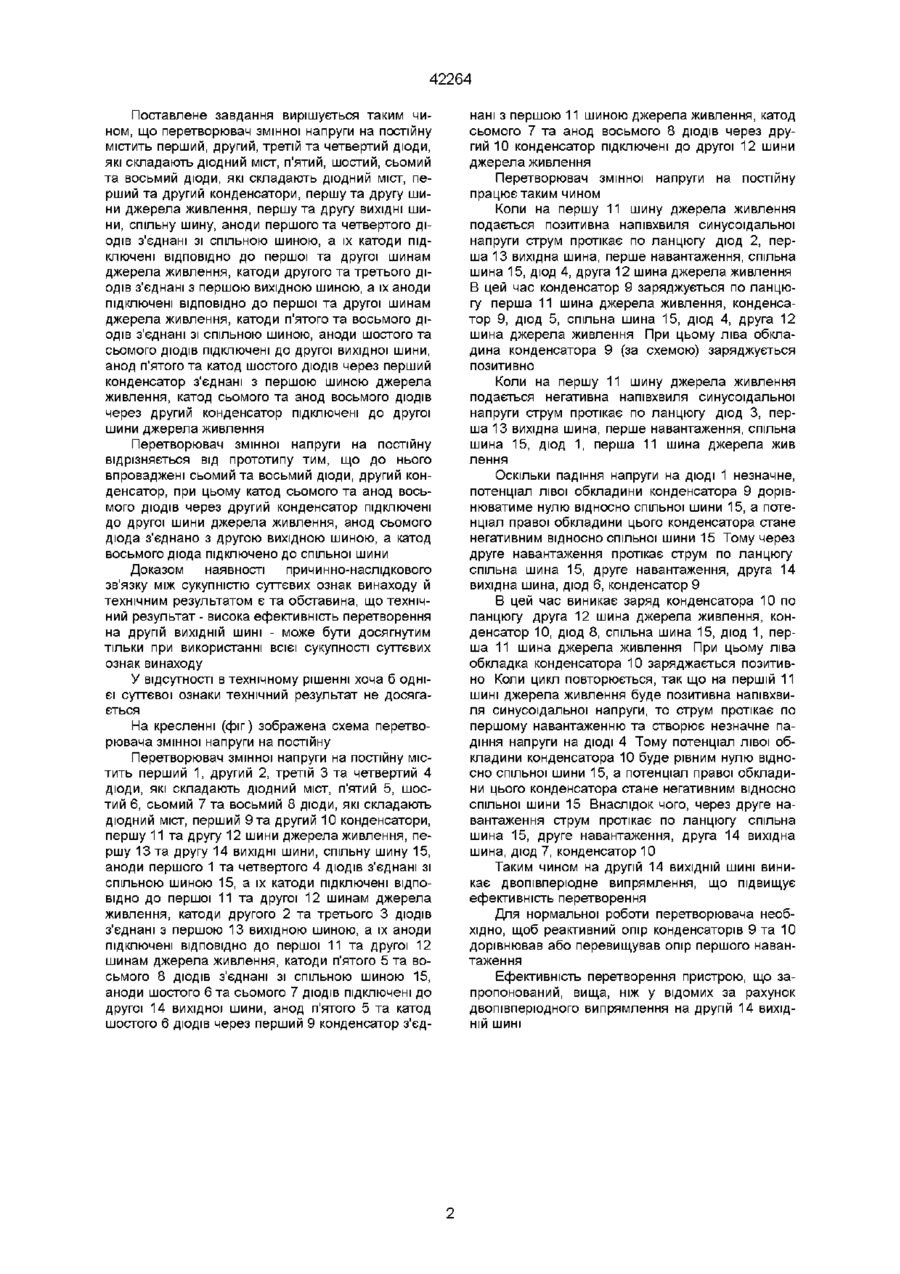

Перетворювач змінної напруги на постійну, який містить перший, другий, третій та четвертий діоди, які складають дюдний міст, п'ятий та шостий діоди, перший конденсатор, першу та другу шини живлення, першу та другу ВИХІДНІ ШИНИ, спільну шину, при цьому аноди першого та четвертого ДІОДІВ з'єднані зі спільною шиною, а їх катоди підключені ВІДПОВІДНО до першої та другої шинам Винахід належить до електротехніки та може використовуватись для живлення навантажень Існує відомий перетворювач змінної напруги на постійну (див а с СРСР № 1415377, кл Н02М7/217), який містить оптрон, МДНтранзистор, першу та другу шини джерела живлення, першу та другу ВИХІДНІ ШИНИ Недолік цього пристрою - низька ефективність перетворення Найбільш близьким до передбачуваного винаходу є перетворювач змінної напруги на постійну (див а с СРСР № 783927, кл Н02М7/02), який містить перший, другий, третій та четвертий діоди, які складають дюдний міст, п'ятий та шостий діоди, конденсатор, першу та другу шини джерела живлення, першу та другу ВИХІДНІ ШИНИ, спільну шину, аноди першого та четвертого ДІОДІВ з'єднані зі спільною шиною, а їх катоди підключені ВІДПОВІДНО ДО першої та другої шинам джерела живлення, катоди другого та третього ДІОДІВ з'єднані з першою вихідною шиною, а їх аноди підключені ВІДПОВІДНО до першої та другої шинам джерела живлення, анод п'ятого діода та катод шостого діода через конденсатор підключені до першої шини джерела живлення, катод п'ятого діода з'єднано зі спільною шиною, а анод шостого діода підключено до другої вихідної шини Недолік цього перетворювача - низька ефективність перетворення на другій ВИХІДНІЙ ШИНІ джерела живлення, катоди другого та третього ДІОДІВ з'єднані з першою вихідною шиною, а їх аноди підключені ВІДПОВІДНО до першої та другої шинам джерела живлення, анод п'ятого діода та катод шостого діода через перший конденсатор підключені до першої шини джерела живлення, катод п'ятого діода з'єднано зі спільною шиною, а анод шостого діода підключено до другої вихідної шини, який відрізняється тим, що до нього впроваджені сьомий та восьмий діоди, другий конденсатор, при цьому катод сьомого та анод восьмого ДІОДІВ через другий конденсатор підключені до другої шини джерела живлення, анод сьомого діода з'єднано з другою вихідною шиною, а катод восьмого діода підключено до спільної шини Ознаками прототипу, які збіжні з суттєвими ознаками винаходу, який пропонується, є перший, другий, третій та четвертий діоди, які складають дюдний міст, п'ятий та шостий діоди, перший конденсатор, перша та друга шини джерела живлення, перша та друга ВИХІДНІ ШИНИ, спільна шина, при цьому аноди першого та четвертого ДІОДІВ з'єднані зі спільною шиною, а їх катоди підключені ВІДПОВІДНО до першої та другої шинам джерела живлення, катоди другого та третього ДІОДІВ з'єднані з першою вихідною шиною, а їх аноди підключені ВІДПОВІДНО до першої та другої шинам джерела живлення, анод п'ятого діода та катод шостого діода через перший конденсатор підключені до першої шини джерела живлення, катод п'ятого діода з'єднано зі спільною шиною, а анод шостого діода підключено до другої вихідної шини Причиною, яка перешкоджає одержанню бажаного результату - високої ефективності перетворення на другій ВИХІДНІЙ шині, є робота перетворювача на другій ВИХІДНІЙ шині в режимі однопівперюдного випрямлення В основу винаходу поставлено задачу вдосконалення перетворювача таким чином, щоб за допомогою впровадження доповнюючих елементів та ВІДПОВІДНИХ схемотехнічних засобів добитися високої ефективності перетворювання на другій ВИХІДНІЙ шині шляхом забезпечення роботи перетворювача в режимі двопівперюдного випрямлення (О 42264 Поставлене завдання вирішується таким чином, що перетворювач змінної напруги на постійну містить перший, другий, третій та четвертий діоди, які складають дюдний міст, п'ятий, шостий, сьомий та восьмий діоди, які складають дюдний міст, перший та другий конденсатори, першу та другу шини джерела живлення, першу та другу ВИХІДНІ ШИНИ, спільну шину, аноди першого та четвертого ДІОДІВ з'єднані зі спільною шиною, а їх катоди підключені ВІДПОВІДНО до першої та другої шинам джерела живлення, катоди другого та третього ДІОДІВ з'єднані з першою вихідною шиною, а їх аноди підключені ВІДПОВІДНО до першої та другої шинам джерела живлення, катоди п'ятого та восьмого ДІОДІВ з'єднані зі спільною шиною, аноди шостого та сьомого ДІОДІВ підключені до другої вихідної шини, анод п'ятого та катод шостого ДІОДІВ через перший конденсатор з'єднані з першою шиною джерела живлення, катод сьомого та анод восьмого ДІОДІВ через другий конденсатор підключені до другої шини джерела живлення Перетворювач змінної напруги на постійну відрізняється від прототипу тим, що до нього впроваджені сьомий та восьмий діоди, другий конденсатор, при цьому катод сьомого та анод восьмого ДІОДІВ через другий конденсатор підключені до другої шини джерела живлення, анод сьомого діода з'єднано з другою вихідною шиною, а катод восьмого діода підключено до спільної шини Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина, що технічний результат - висока ефективність перетворення на другій ВИХІДНІЙ шині - може бути досягнутим тільки при використанні всієї сукупності суттєвих ознак винаходу У відсутності в технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається На кресленні (фіг) зображена схема перетворювача змінної напруги на постійну Перетворювач змінної напруги на постійну містить перший 1, другий 2, третій 3 та четвертий 4 діоди, які складають дюдний міст, п'ятий 5, шостий 6, сьомий 7 та восьмий 8 діоди, які складають дюдний міст, перший 9 та другий 10 конденсатори, першу 11 та другу 12 шини джерела живлення, першу 13 та другу 14 ВИХІДНІ шини, спільну шину 15, аноди першого 1 та четвертого 4 ДІОДІВ з'єднані зі спільною шиною 15, а їх катоди підключені ВІДПОВІДНО до першої 11 та другої 12 шинам джерела живлення, катоди другого 2 та третього 3 ДІОДІВ з'єднані з першою 13 вихідною шиною, а їх аноди підключені ВІДПОВІДНО до першої 11 та другої 12 шинам джерела живлення, катоди п'ятого 5 та восьмого 8 ДІОДІВ з'єднані зі спільною шиною 15, аноди шостого 6 та сьомого 7 ДІОДІВ підключені до другої 14 вихідної шини, анод п'ятого 5 та катод шостого 6 ДІОДІВ через перший 9 конденсатор з'єд нані з першою 11 шиною джерела живлення, катод сьомого 7 та анод восьмого 8 ДІОДІВ через другий 10 конденсатор підключені до другої 12 шини джерела живлення Перетворювач змінної напруги на постійну працює таким чином Коли на першу 11 шину джерела живлення подається позитивна напівхвиля синусоїдальної напруги струм протікає по ланцюгу діод 2, перша 13 вихідна шина, перше навантаження, спільна шина 15, діод 4, друга 12 шина джерела живлення В цей час конденсатор 9 заряджується по ланцюгу перша 11 шина джерела живлення, конденсатор 9, діод 5, спільна шина 15, діод 4, друга 12 шина джерела живлення При цьому ліва обкладина конденсатора 9 (за схемою) заряджується позитивно Коли на першу 11 шину джерела живлення подається негативна напівхвиля синусоїдальної напруги струм протікає по ланцюгу діод 3, перша 13 вихідна шина, перше навантаження, спільна шина 15, діод 1, перша 11 шина джерела жив лення Оскільки падіння напруги на ДІОДІ 1 незначне, потенціал лівої обкладини конденсатора 9 дорівнюватиме нулю відносно спільної шини 15, а потенціал правої обкладини цього конденсатора стане негативним відносно спільної шини 15 Тому через друге навантаження протікає струм по ланцюгу спільна шина 15, друге навантаження, друга 14 вихідна шина, діод 6, конденсатор 9 В цей час виникає заряд конденсатора 10 по ланцюгу друга 12 шина джерела живлення, конденсатор 10, діод 8, спільна шина 15, діод 1, перша 11 шина джерела живлення При цьому ліва обкладка конденсатора 10 заряджається позитивно Коли цикл повторюється, так що на першій 11 шині джерела живлення буде позитивна напівхвиля синусоїдальної напруги, то струм протікає по першому навантаженню та створює незначне падіння напруги на ДІОДІ 4 Тому потенціал лівої обкладини конденсатора 10 буде рівним нулю відносно спільної шини 15, а потенціал правої обкладини цього конденсатора стане негативним відносно спільної шини 15 Внаслідок чого, через друге навантаження струм протікає по ланцюгу спільна шина 15, друге навантаження, друга 14 вихідна шина, діод 7, конденсатор 10 Таким чином на другій 14 ВИХІДНІЙ ШИНІ виникає двопівперюдне випрямлення, що підвищує ефективність перетворення Для нормальної роботи перетворювача необхідно, щоб реактивний опір конденсаторів 9 та 10 дорівнював або перевищував опір першого навантаження Ефективність перетворення пристрою, що запропонований, вища, ніж у відомих за рахунок двопівперюдного випрямлення на другій 14 ВИХІДНІЙ ШИНІ 42264 14 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
