Індуктор для магнітотерапії

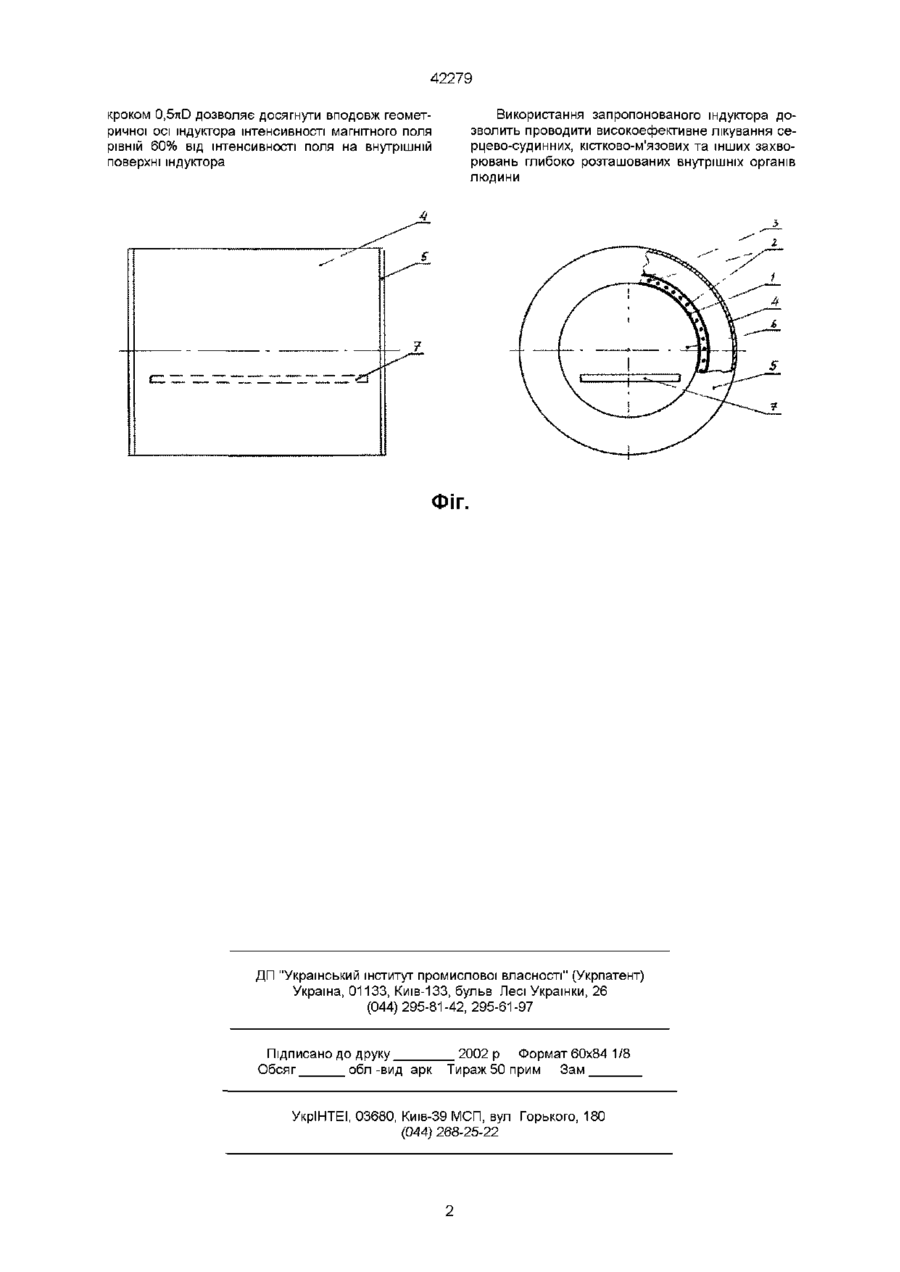

Індуктор для магнітотерапм, що містить циліндричну порожнисту гільзу, трифазну обмотку, який відрізняється тим, що обмотка намотана на ЗОВНІШНІЙ поверхні циліндричної гільзи, яка виконана ІЗОЛЯЦІЙНОЮ Винахід відноситься до медицини, а саме до медичної техніки, яка призначена для лікування серцево-судинних, кістково-м'язових та інших захворювань глибоко розташованих внутрішніх органів людини Відома магнітотерапевтична установка, яка містить в собі індуктор, виконаний у вигляді охоплюючого робочу порожнину циліндра з феромагнітного матеріалу і подовжніми пазами на внутрішній поверхні, в які укладається трифазна двополюсна обмотка, що живиться від трифазного перетворювача частоти Індуктор зовні по всій довжині охоплений циліндричним магнітним екраном, який закінчується на торцях зрізаними конусами, на вершинах яких, в якості магнітних шунтів, закріплені масивні кільця з феромагнітного матеріалу В порожнині індуктора розташована рухлива каретка для пацієнта (Ас СССР 1588425, A61N2/00 Магнитотерапевтическая установка "Магнитотурботр о н " / Д А Синицкий, С Д Синицкий №4651425/ 30-14, Заяв 15 02 1989, Опубл 30 08 1990, Бюл №32) Однак індуктор цієї установки має велику вагу, споживає значну потужність, забезпечує обертове змінне магнітне поле з інтенсивністю вподовж геометричної осі індуктора близькою до нуля із-за високої швидкості зниження інтенсивності магнітного поля в напряму до геометричного центра порожнини індуктора В основу винаходу поставлено задачу створити індуктор для магнітотерапм обертовим магнітним полем з невеликою вагою і незначним споживанням потужності, який забезпечить створення необхідної інтенсивності магнітного поля вподовж геометричної осі індуктора рівній 60% від інтенсивності магнітного поля на внутрішній поверхні індуктора Поставлена задача досягається тим, що індуктор виконують у вигляді порожнистого ІЗОЛЯЦІЙНОГО циліндра з трифазною обмоткою, яка укладається на його ЗОВНІШНІЙ поверхні Для захисту медичного персоналу від опромінювання індуктор розташовують у магнітному екрані з феромагнітними кільцями на торцях На фігурі зображений індуктор для магнітотерапм, головний вид та вид зліва Індуктор містить в собі циліндричну ізоляційну гільзу 1, зверху якої намотана трифазна обмотка 2 з ІЗОЛЯЦІЙНИМ покриттям 3 Індуктор по всій довжині охоплений магнітним екраном 4 з закріпленими на торцях феромагнітними кільцями 5, які мають внутрішній діаметр, рівний діаметру робочої порожнини 6 індуктора, в якій розташована рухлива каретка 7 для пацієнта Індуктор для магнітотерапм працює таким чином Перед початком лікувальної процедури хворого укладають на висунуту каретку, яку потім занурюють у робочу порожнину індуктора До обмотки індуктора підводять напругу, наприклад, від трифазного перетворювача частоти, яка створює обертове змінне магнітне поле з інтенсивністю та частотою обертання постійною або змінною по певній програмі Обертове змінне магнітне поле індуктора при перетині тіла хворого впливає на всі органи пацієнта, що викликає при цьому лікувальний ефект Запропонований індуктор для магнітотерапм відрізняється від відомого тим, що трифазна обмотка виконана без сталевого осердя з поздовжніми пазами для укладання обмотки і намотується на ЗОВНІШНІЙ поверхні циліндричної ізоляційної гільзи Виконання індуктора для магнітотерапм без сталевого осердя значно знижує вагу та споживану потужність індуктора, а укладання обмотки з о> 42279 кроком 0,5TID ДОЗВОЛЯЄ досягнути вподовж геометричної осі індуктора інтенсивності магнітного поля рівній 60% від інтенсивності поля на внутрішній поверхні індуктора Використання запропонованого індуктора дозволить проводити високоефективне лікування серцево-судинних, кістково-м'язових та інших захворювань глибоко розташованих внутрішніх органів людини ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
