Електрод

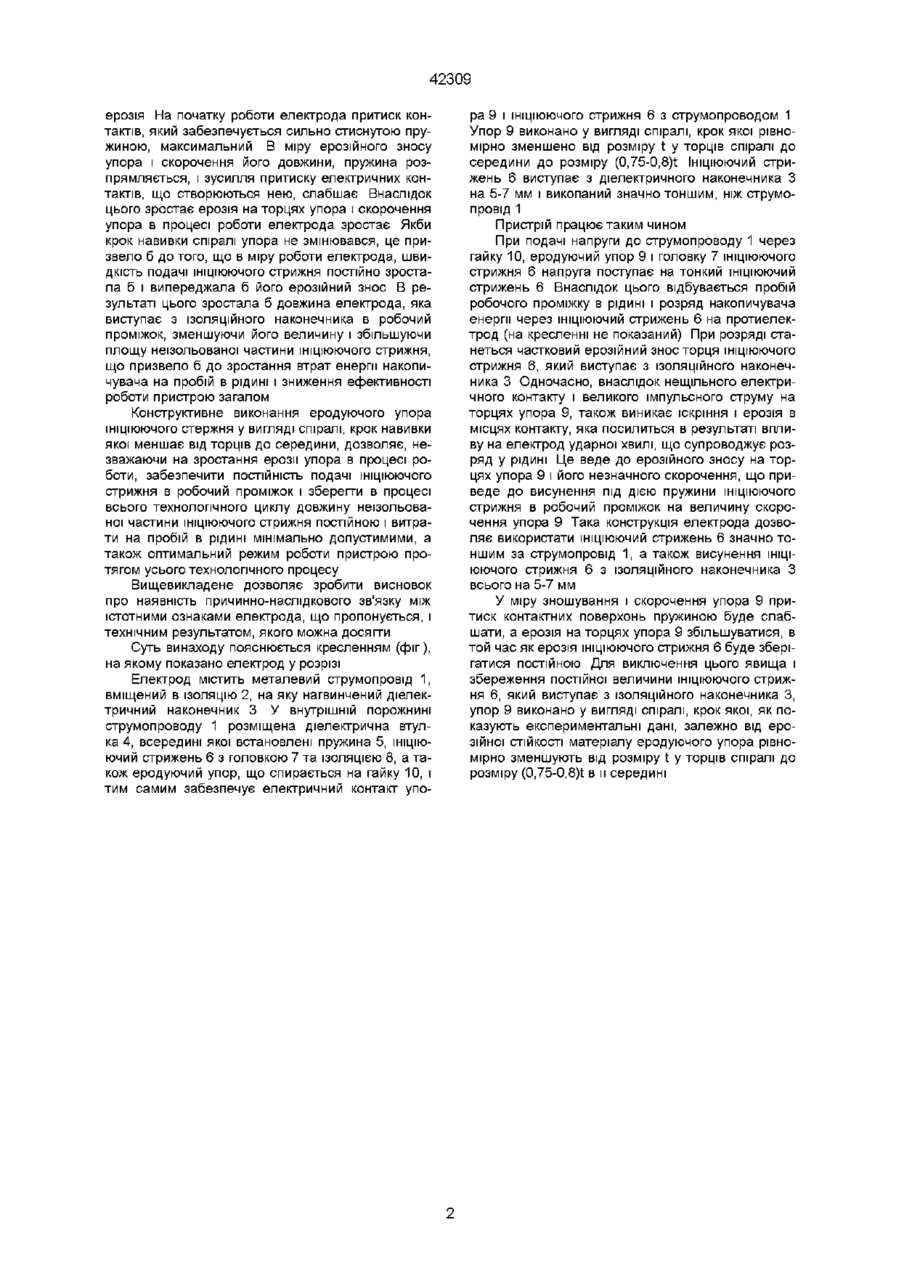

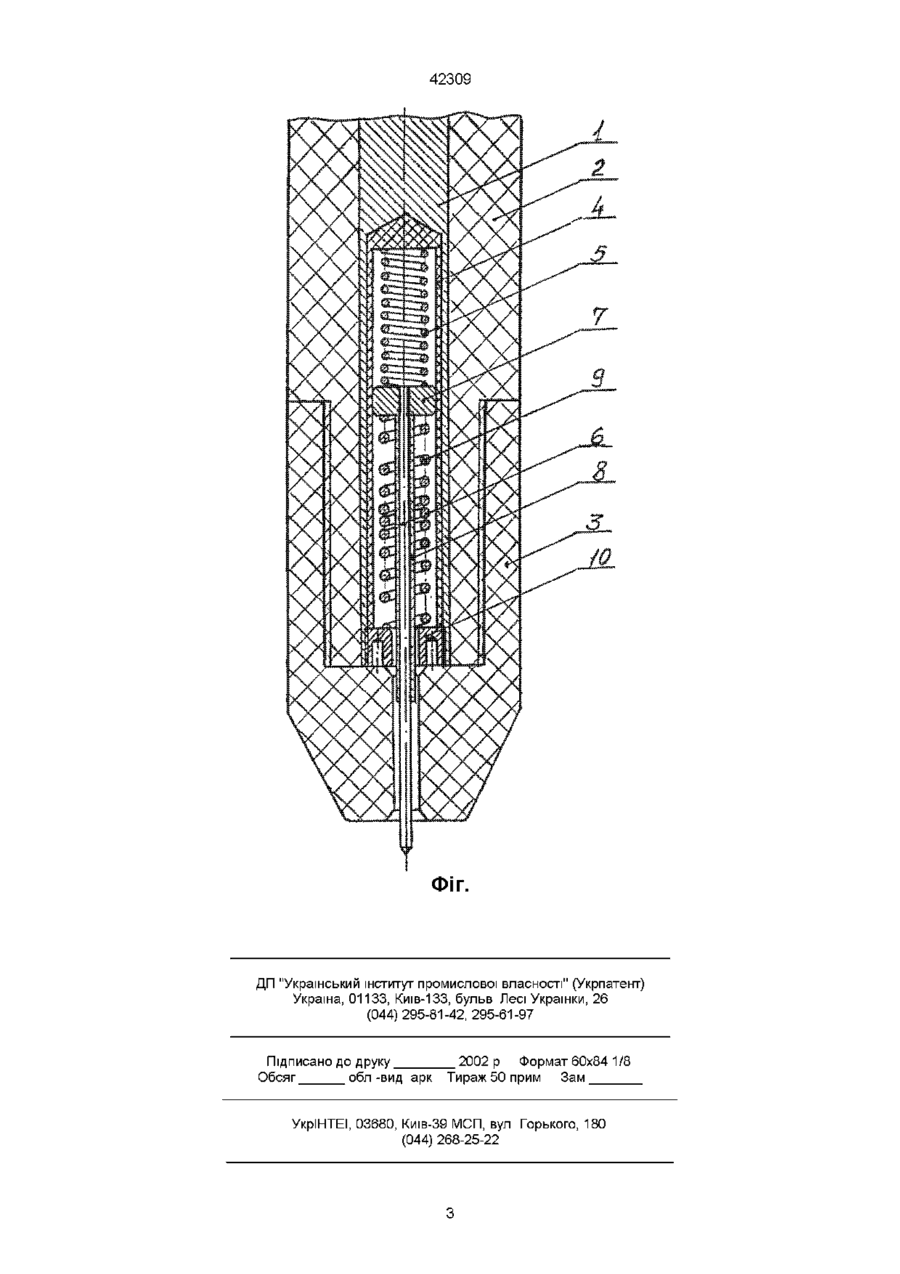

Елеісгрод, що містить струмопровід, вміщений в ІЗОЛЯЦІЮ зі змінним наконечником, всередині якого розміщено підпружинений ІНІЦІЮЮЧИЙ стрижень та еродуючий упор, який відрізняється тим, що еродуючий упор виконано у вигляді спіралі, крок якої рівномірно зменшено від розміру t біля торців спіралі до розміру (0,75-0,8)t в и середині підпружинений ІНІЦІЮЮЧИЙ стрижень, еродуючий упор До причин, які перешкоджають отриманню необхідного технічного результату, потрібно віднести той факт, що в міру ерозійного зносу еродуючого упора притиск пружини головки ІНІЦІЮЮЧОГО стрижня до упора слабшає і ерозія в МІСЦІ їх контакту збільшується, в той час як ерозійний знос ІНІЦІЮЮЧОГО стрижня залишається постійним Результатом цього є збільшення в процесі роботи довжини ІНІЦІЮЮЧОГО стрижня, який виступає з ІЗОЛЯЦІЙНОГО наконечника, а, отже, і площі неїзольованої частини стрижня, що веде до зростання втрат енергії на пробій міжелектродного проміжку В основу винаходу поставлена задача удосконалення електрода шляхом нового виконання еродуючого упора, що забезпечить, у міру збільшення ерозійного зносу упора, постійну швидкість подачі ІНІЦІЮЮЧОГО стрижня в робочий проміжок і за рахунок цього знизити витрати енергії на пробій в рідині і забезпечити оптимальний режим роботи пристрою протягом усього технологічною процесу Суть винаходу полягає в тому, що електрод, який містить струмопровід, вміщений в ІЗОЛЯЦІЮ зі змінним наконечником, всередині якого розміщено підпружинений ІНІЦІЮЮЧИЙ стрижень та еродуючий упор, згідно винаходу, еродуючий упор виконано у вигляді спіралі, крок якої рівномірно зменшено від розміру t біля торців спіралі до розміру (0,75-0,8)t в и середині Розкриваючи причинно-наслідковий зв'язок між істотними ознаками пристрою, що пропонується, і технічним результатом, якого можна досягти, необхідно ВІДМІТИТИ таке величина електричної ерозії нещільних електричних контактів залежить від зусилля притиску контактних з'єднань Чим більше зусилля притиску, тим менше ерозія і навпаки, чим слабкіше зусилля притиску, тим більше о со 42309 ерозія На початку роботи електрода притиск контактів, який забезпечується сильно стиснутою пружиною, максимальний В міру ерозійного зносу упора і скорочення його довжини, пружина розпрямляється, і зусилля притиску електричних контактів, що створюються нею, слабшає Внаслідок цього зростає ерозія на торцях упора і скорочення упора в процесі роботи електрода зростає Якби крок навивки спіралі упора не змінювався, це призвело б до того, що в міру роботи електрода, швидкість подачі ІНІЦІЮЮЧОГО стрижня постійно зростала б і випереджала б його ерозійний знос В результаті цього зростала б довжина електрода, яка виступає з ІЗОЛЯЦІЙНОГО наконечника в робочий проміжок, зменшуючи його величину і збільшуючи площу неїзольованої частини ІНІЦІЮЮЧОГО стрижня, що призвело б до зростання втрат енергії накопичувача на пробій в рідині і зниження ефективності роботи пристрою загалом Конструктивне виконання еродуючого упора ІНІЦІЮЮЧОГО стержня у вигляді спіралі, крок навивки якої меншає від торців до середини, дозволяє, незважаючи на зростання ерозії упора в процесі роботи, забезпечити ПОСТІЙНІСТЬ подачі ІНІЦІЮЮЧОГО стрижня в робочий проміжок і зберегти в процесі всього технологічного циклу довжину неїзольованої частини ІНІЦІЮЮЧОГО стрижня постійною і витрати на пробій в рідині мінімально допустимими, а також оптимальний режим роботи пристрою протягом усього технологічного процесу Вищевикладене дозволяє зробити висновок про наявність причинно-наслідкового зв'язку між істотними ознаками електрода, що пропонується, і технічним результатом, якого можна досягти Суть винаходу пояснюється кресленням (фіг), на якому показано електрод у розрізі Електрод містить металевий струмопровід 1, вміщений в ІЗОЛЯЦІЮ 2, на яку нагвинчений діелектричний наконечник З У внутрішній порожнині струмопроводу 1 розміщена діелектрична втулка 4, всередині якої встановлені пружина 5, ІНІЦІЮючий стрижень 6 з головкою 7 та ІЗОЛЯЦІЄЮ 8, а також еродуючий упор, що спирається на гайку 10, і тим самим забезпечує електричний контакт упо ра 9 і ІНІЦІЮЮЧОГО стрижня 6 з струмопроводом 1 Упор 9 виконано у вигляді спіралі, крок якої рівномірно зменшено від розміру t у торців спіралі до середини до розміру (0,75-0,8)t ІНІЦІЮЮЧИЙ стрижень 6 виступає з діелектричного наконечника З на 5-7 мм і викопаний значно тоншим, ніж струмопровід 1 Пристрій працює таким чином При подачі напруги до струмопроводу 1 через гайку 10, еродуючий упор 9 і головку 7 ІНІЦІЮЮЧОГО стрижня 6 напруга поступає на тонкий ІНІЦІЮЮЧИЙ стрижень 6 Внаслідок цього відбувається пробій робочого проміжку в рідині і розряд накопичувача енергії через ІНІЦІЮЮЧИЙ стрижень 6 на протиелектрод (на кресленні не показаний) При розряді станеться частковий ерозійний знос торця ІНІЦІЮЮЧОГО стрижня 6, який виступає з ІЗОЛЯЦІЙНОГО наконечника 3 Одночасно, внаслідок нещільного електричного контакту і великого імпульсного струму на торцях упора 9, також виникає іскріння і ерозія в місцях контакту, яка посилиться в результаті впливу на електрод ударної хвилі, що супроводжує розряд у рідині Це веде до ерозійного зносу на торцях упора 9 і його незначного скорочення, що приведе до висунення під дією пружини ІНІЦІЮЮЧОГО стрижня в робочий проміжок на величину скорочення упора 9 Така конструкція електрода дозволяє використати ІНІЦІЮЮЧИЙ стрижень 6 значно тоншим за струмопровід 1, а також висунення ІНІЦІЮЮЧОГО стрижня 6 з ІЗОЛЯЦІЙНОГО наконечника З всього на 5-7 мм У міру зношування і скорочення упора 9 притиск контактних поверхонь пружиною буде слабшати, а ерозія на торцях упора 9 збільшуватися, в той час як ерозія ІНІЦІЮЮЧОГО стрижня 6 буде зберігатися постійною Для виключення цього явища і збереження постійної величини ІНІЦІЮЮЧОГО стрижня 6, який виступає з ІЗОЛЯЦІЙНОГО наконечника З, упор 9 виконано у вигляді спіралі, крок якої, як показують експериментальні дані, залежно від ерозійної СТІЙКОСТІ матеріалу еродуючого упора рівномірно зменшують від розміру t у торців спіралі до розміру (0,75-0,8)t в и середині 42309 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
