Електрод для електрогідравлічних установок

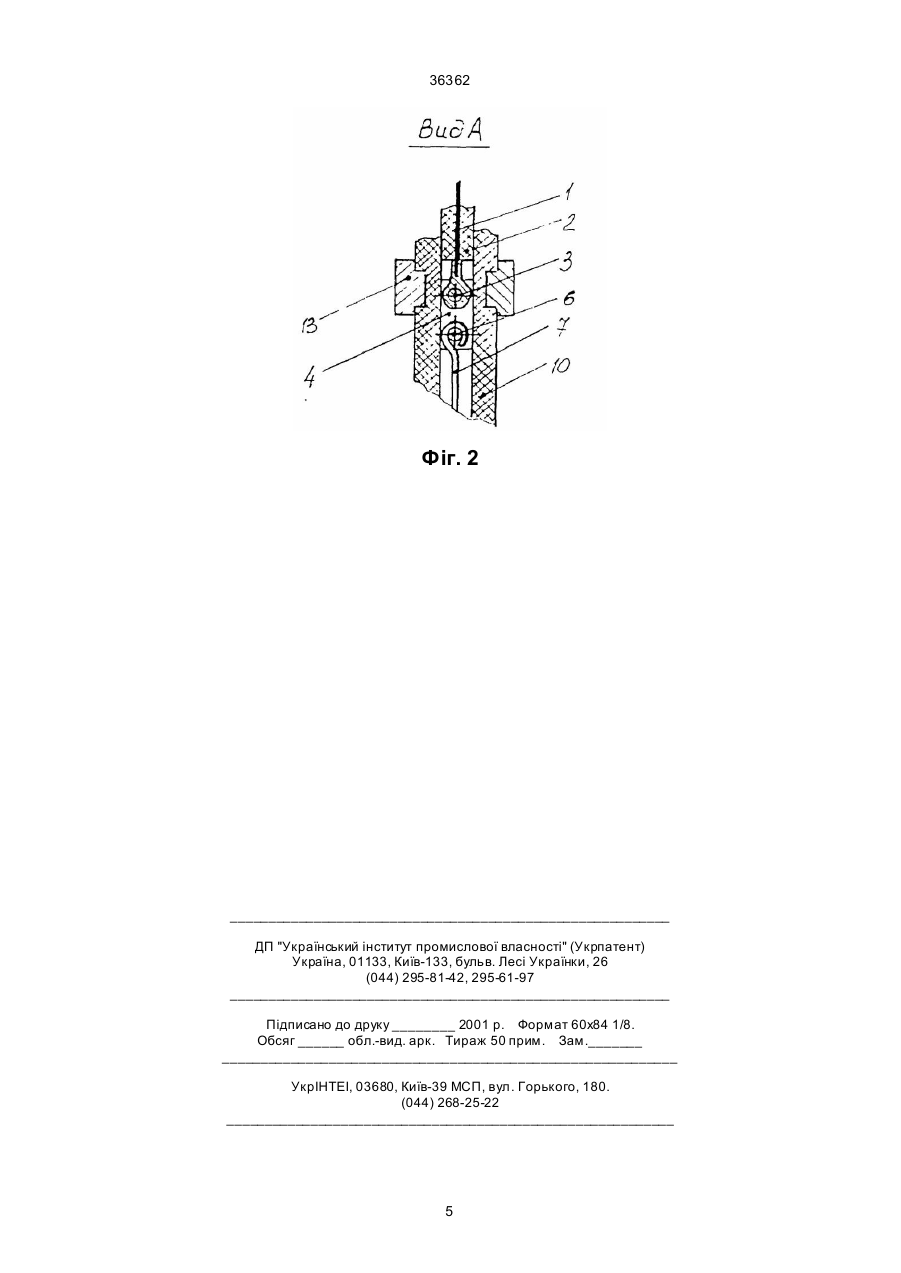

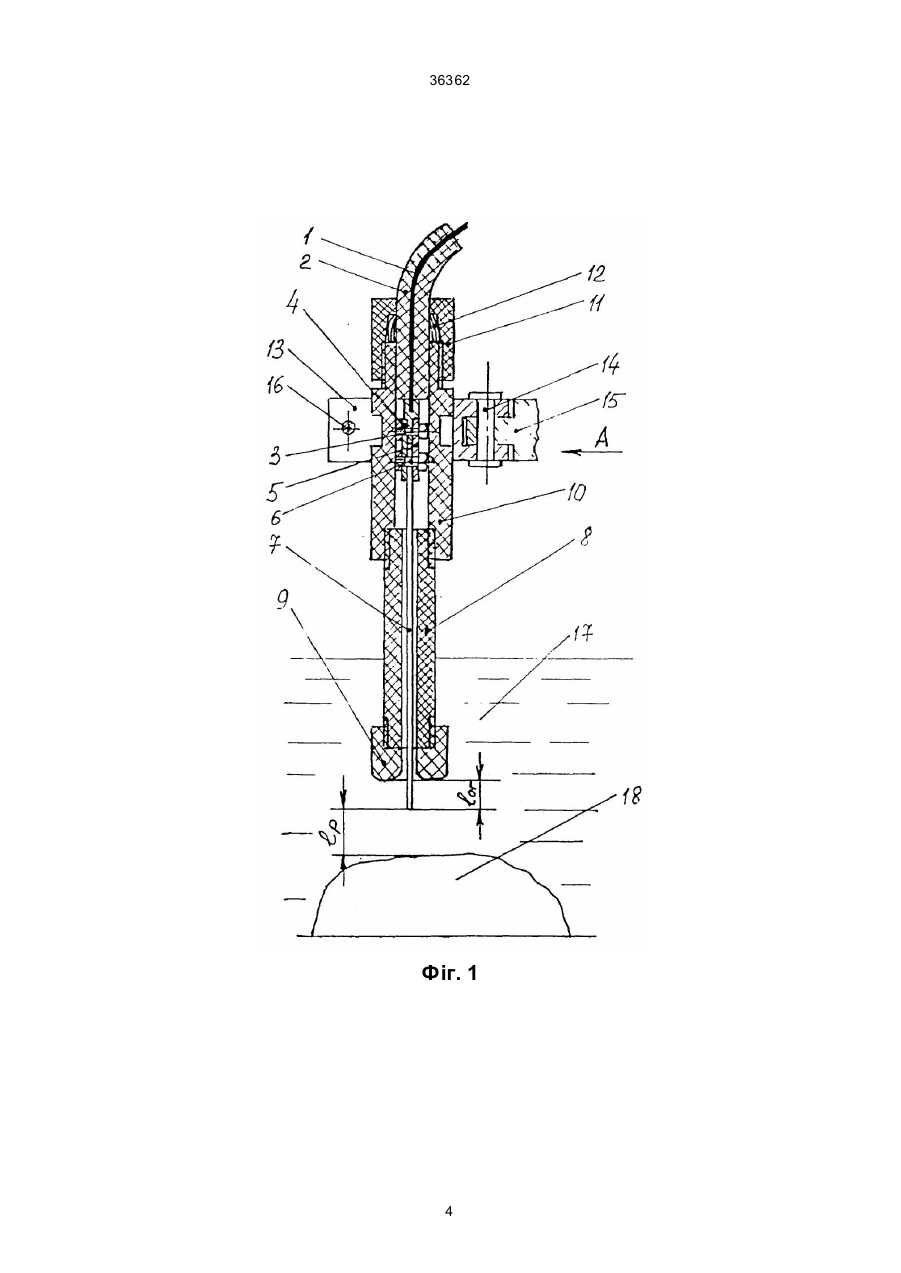

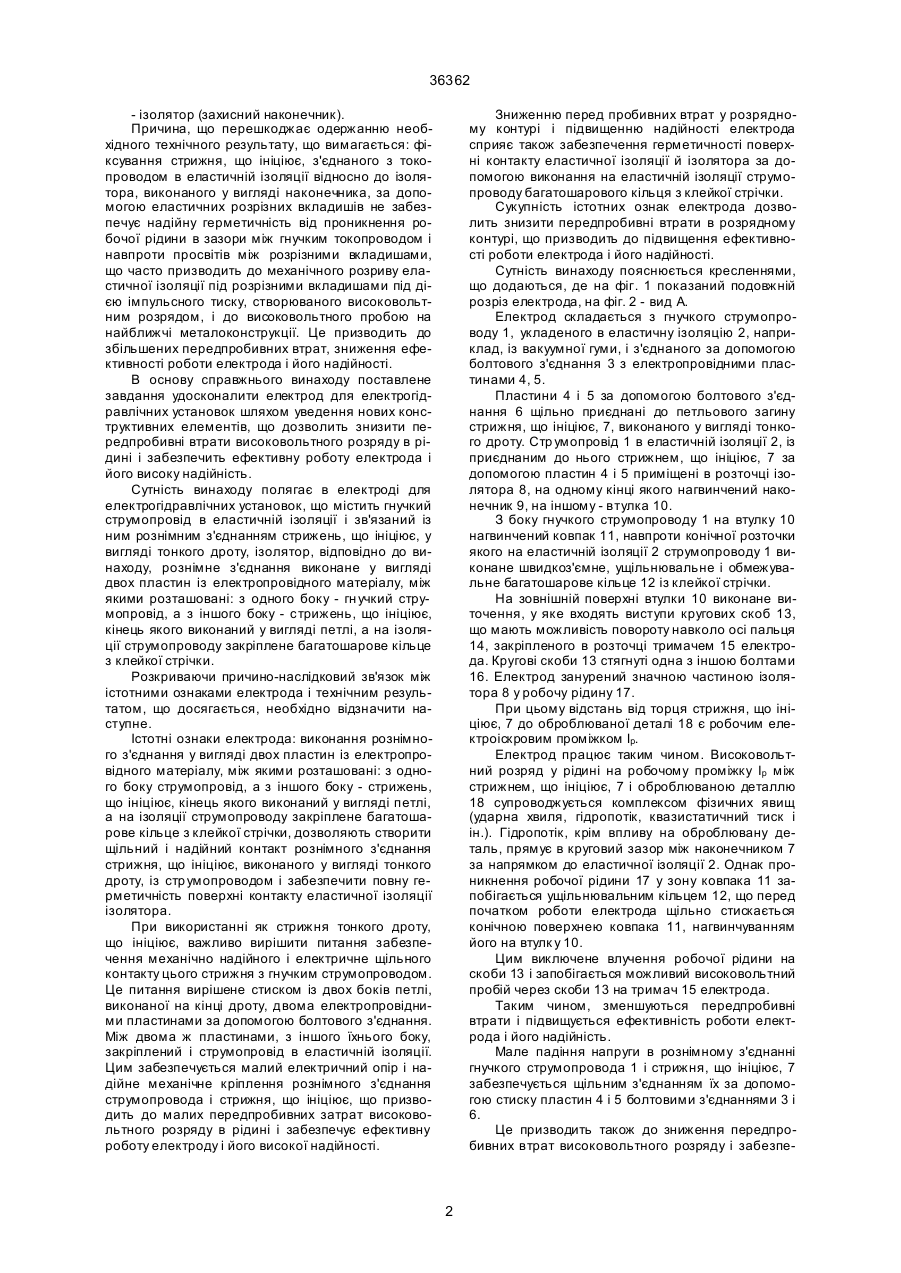

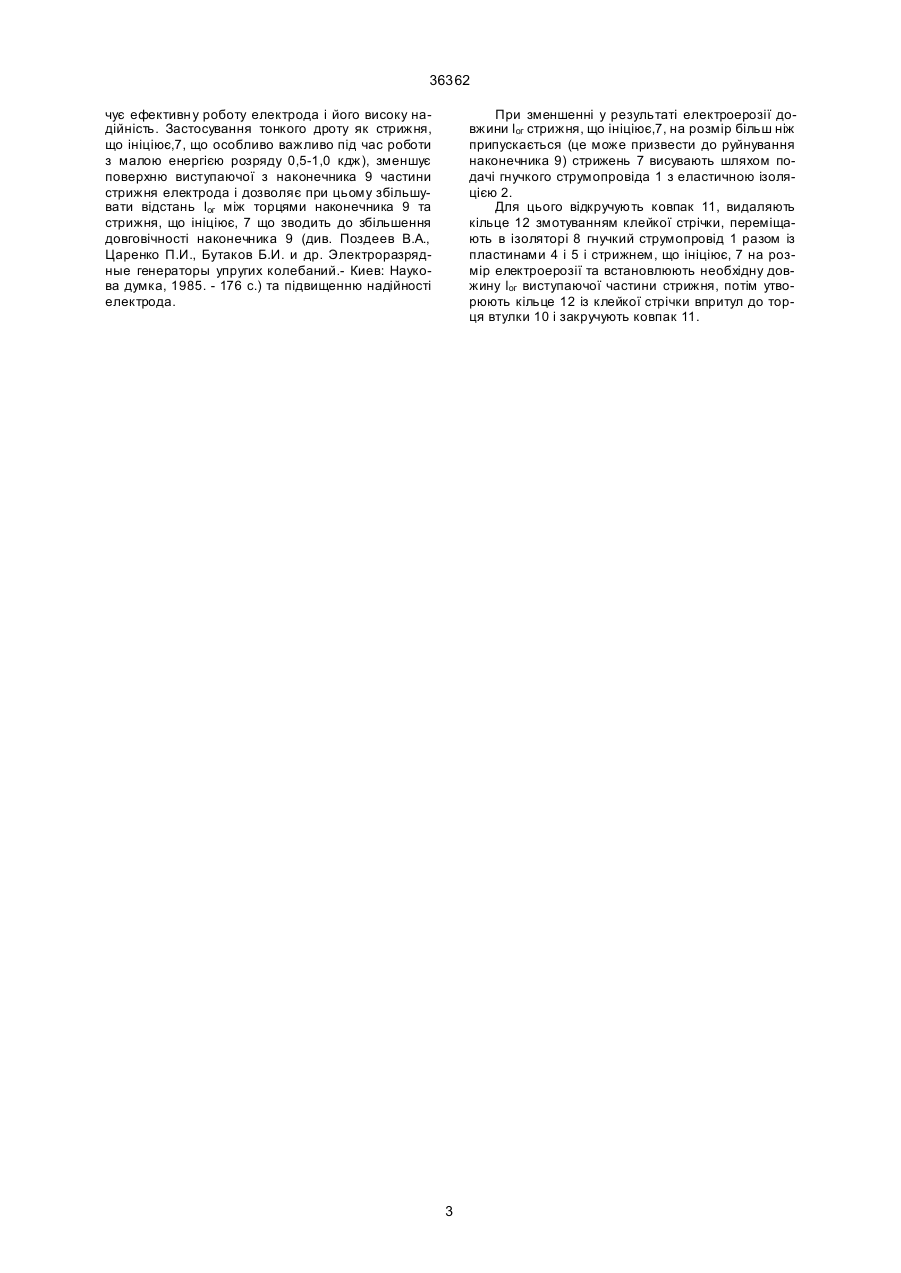

Електрод для електрогідравлічних установок, що містить гнучкий струмопровід в еластичній ізоляції і зв'язаний із ним рознімним з'єднанням стрижень, що ініціює, у вигляді тонкого дроту, ізолятор, який відрізняється тим, що рознімне з'єднання виконане у вигляді двох пластин із електропровідного матеріалу, між якими розташовані: з одного боку - гн учкий струмопровід, а з іншого боку - стрижень, що ініціює, кінець якого виконаний у вигляді петлі, а на ізоляції струмопроводу закріплене багатошарове кільце з клейкої стрічки. (19) (21) 99126701 (22) 09.12.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Бутаков Борис Іванович, Ващіленко Василь Іванович, Мальцев Анатолій Саватійович, Довганюк Сергій Іванович, Власов Павло Євгенович, Горбіков Юрій Моісеєвич, Великоречанін Олександр Васильович, Пітінов Микола Григорович, Бутакова Галіна Сергіївна, Рура Анатолій Володимирович 36362 - ізолятор (захисний наконечник). Причина, що перешкоджає одержанню необхідного технічного результату, що вимагається: фіксування стрижня, що ініціює, з'єднаного з токопроводом в еластичній ізоляції відносно до ізолятора, виконаного у вигляді наконечника, за допомогою еластичних розрізних вкладишів не забезпечує надійну герметичність від проникнення робочої рідини в зазори між гнучким токопроводом і навпроти просвітів між розрізними вкладишами, що часто призводить до механічного розриву еластичної ізоляції під розрізними вкладишами під дією імпульсного тиску, створюваного високовольтним розрядом, і до високовольтного пробою на найближчі металоконструкції. Це призводить до збільшених передпробивних втрат, зниження ефективності роботи електрода і його надійності. В основу справжнього винаходу поставлене завдання удосконалити електрод для електрогідравлічних установок шляхом уведення нових конструктивних елементів, що дозволить знизити передпробивні втрати високовольтного розряду в рідині і забезпечить ефективну роботу електрода і його високу надійність. Сутність винаходу полягає в електроді для електрогідравлічних установок, що містить гнучкий струмопровід в еластичній ізоляції і зв'язаний із ним рознімним з'єднанням стрижень, що ініціює, у вигляді тонкого дроту, ізолятор, відповідно до винаходу, рознімне з'єднання виконане у вигляді двох пластин із електропровідного матеріалу, між якими розташовані: з одного боку - гн учкий струмопровід, а з іншого боку - стрижень, що ініціює, кінець якого виконаний у вигляді петлі, а на ізоляції струмопроводу закріплене багатошарове кільце з клейкої стрічки. Розкриваючи причино-наслідковий зв'язок між істотними ознаками електрода і технічним результатом, що досягається, необхідно відзначити наступне. Істотні ознаки електрода: виконання рознімного з'єднання у вигляді двох пластин із електропровідного матеріалу, між якими розташовані: з одного боку струмопровід, а з іншого боку - стрижень, що ініціює, кінець якого виконаний у вигляді петлі, а на ізоляції струмопроводу закріплене багатошарове кільце з клейкої стрічки, дозволяють створити щільний і надійний контакт рознімного з'єднання стрижня, що ініціює, виконаного у вигляді тонкого дроту, із стр умопроводом і забезпечити повну герметичність поверхні контакту еластичної ізоляції ізолятора. При використанні як стрижня тонкого дроту, що ініціює, важливо вирішити питання забезпечення механічно надійного і електричне щільного контакту цього стрижня з гнучким струмопроводом. Це питання вирішене стиском із двох боків петлі, виконаної на кінці дроту, двома електропровідними пластинами за допомогою болтового з'єднання. Між двома ж пластинами, з іншого їхнього боку, закріплений і струмопровід в еластичній ізоляції. Цим забезпечується малий електричний опір і надійне механічне кріплення рознімного з'єднання струмопровода і стрижня, що ініціює, що призводить до малих передпробивних затрат високовольтного розряду в рідині і забезпечує ефективну роботу електроду і його високої надійності. Зниженню перед пробивних втрат у розрядному контурі і підвищенню надійності електрода сприяє також забезпечення герметичності поверхні контакту еластичної ізоляції й ізолятора за допомогою виконання на еластичній ізоляції струмопроводу багатошарового кільця з клейкої стрічки. Сукупність істотних ознак електрода дозволить знизити передпробивні втрати в розрядному контурі, що призводить до підвищення ефективності роботи електрода і його надійності. Сутність винаходу пояснюється кресленнями, що додаються, де на фіг. 1 показаний подовжній розріз електрода, на фіг. 2 - вид А. Електрод складається з гнучкого струмопроводу 1, укладеного в еластичну ізоляцію 2, наприклад, із вакуумної гуми, і з'єднаного за допомогою болтового з'єднання 3 з електропровідними пластинами 4, 5. Пластини 4 і 5 за допомогою болтового з'єднання 6 щільно приєднані до петльового загину стрижня, що ініціює, 7, виконаного у вигляді тонкого дроту. Стр умопровід 1 в еластичній ізоляції 2, із приєднаним до нього стрижнем, що ініціює, 7 за допомогою пластин 4 і 5 приміщені в розточці ізолятора 8, на одному кінці якого нагвинчений наконечник 9, на іншому - втулка 10. З боку гнучкого струмопроводу 1 на втулку 10 нагвинчений ковпак 11, навпроти конічної розточки якого на еластичній ізоляції 2 струмопроводу 1 виконане швидкоз'ємне, ущільнювальне і обмежувальне багатошарове кільце 12 із клейкої стрічки. На зовнішній поверхні втулки 10 виконане виточення, у яке входять виступи кругових скоб 13, що мають можливість повороту навколо осі пальця 14, закріпленого в розточці тримачем 15 електрода. Кругові скоби 13 стягнуті одна з іншою болтами 16. Електрод занурений значною частиною ізолятора 8 у робочу рідину 17. При цьому відстань від торця стрижня, що ініціює, 7 до оброблюваної деталі 18 є робочим електроіскровим проміжком Ір. Електрод працює таким чином. Високовольтний розряд у рідині на робочому проміжку Ір між стрижнем, що ініціює, 7 і оброблюваною деталлю 18 супроводжується комплексом фізичних явищ (ударна хвиля, гідропотік, квазистатичний тиск і ін.). Гідропотік, крім впливу на оброблювану деталь, прямує в круговий зазор між наконечником 7 за напрямком до еластичної ізоляції 2. Однак проникнення робочої рідини 17 у зону ковпака 11 запобігається ущільнювальним кільцем 12, що перед початком роботи електрода щільно стискається конічною поверхнею ковпака 11, нагвинчуванням його на втулк у 10. Цим виключене влучення робочої рідини на скоби 13 і запобігається можливий високовольтний пробій через скоби 13 на тримач 15 електрода. Таким чином, зменшуються передпробивні втрати і підвищується ефективність роботи електрода і його надійність. Мале падіння напруги в рознімному з'єднанні гнучкого струмопровода 1 і стрижня, що ініціює, 7 забезпечується щільним з'єднанням їх за допомогою стиску пластин 4 і 5 болтовими з'єднаннями 3 і 6. Це призводить також до зниження передпробивних втрат високовольтного розряду і забезпе 2 36362 чує ефективн у роботу електрода і його високу надійність. Застосування тонкого дроту як стрижня, що ініціює,7, що особливо важливо під час роботи з малою енергією розряду 0,5-1,0 кдж), зменшує поверхню виступаючої з наконечника 9 частини стрижня електрода і дозволяє при цьому збільшувати відстань lог між торцями наконечника 9 та стрижня, що ініціює, 7 що зводить до збільшення довговічності наконечника 9 (див. Поздеев В.А., Царенко П.И., Бутаков Б.И. и др. Электроразрядные генераторы упругих колебаний.- Киев: Наукова думка, 1985. - 176 с.) та підвищенню надійності електрода. При зменшенні у результаті електроерозії довжини lог стрижня, що ініціює,7, на розмір більш ніж припускається (це може призвести до руйнування наконечника 9) стрижень 7 висувають шляхом подачі гнучкого струмопровіда 1 з еластичною ізоляцією 2. Для цього відкручують ковпак 11, видаляють кільце 12 змотуванням клейкої стрічки, переміщають в ізоляторі 8 гнучкий струмопровід 1 разом із пластинами 4 і 5 і стрижнем, що ініціює, 7 на розмір електроерозії та встановлюють необхідну довжину lог виступаючої частини стрижня, потім утворюють кільце 12 із клейкої стрічки впритул до торця втулки 10 і закручують ковпак 11. 3 36362 Фіг. 1 4 36362 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
