Спосіб коливання кристалізатора та механізм для його здійснення

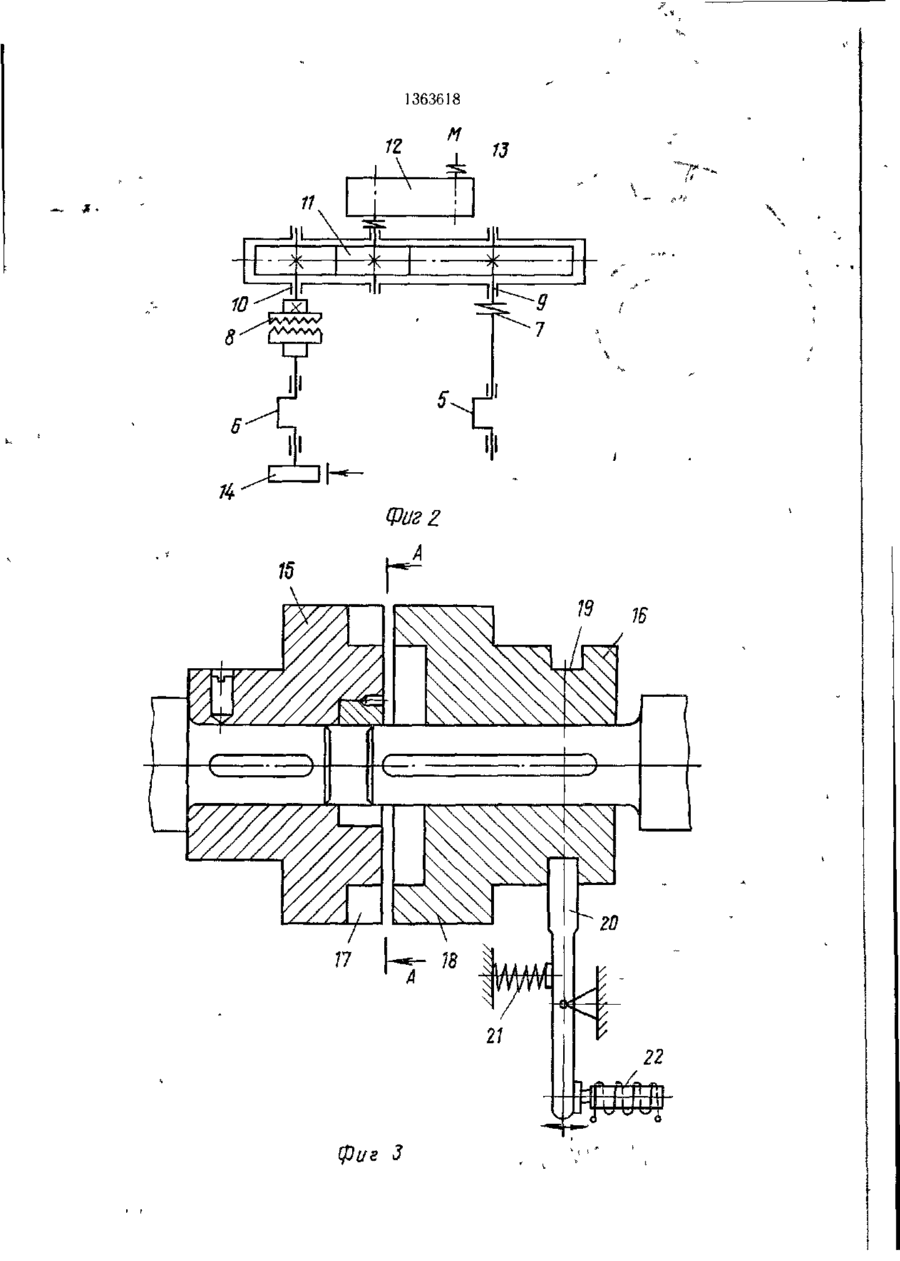

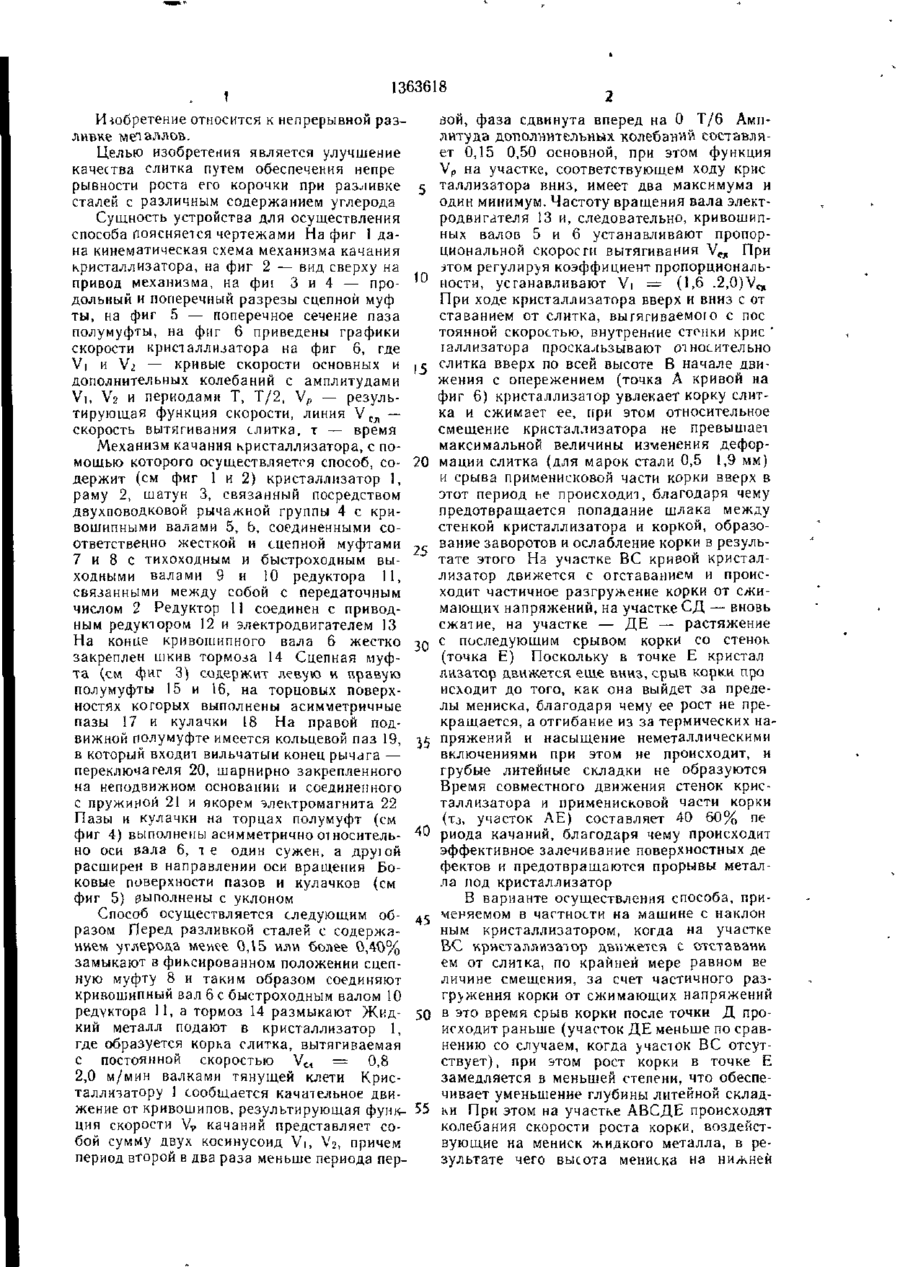

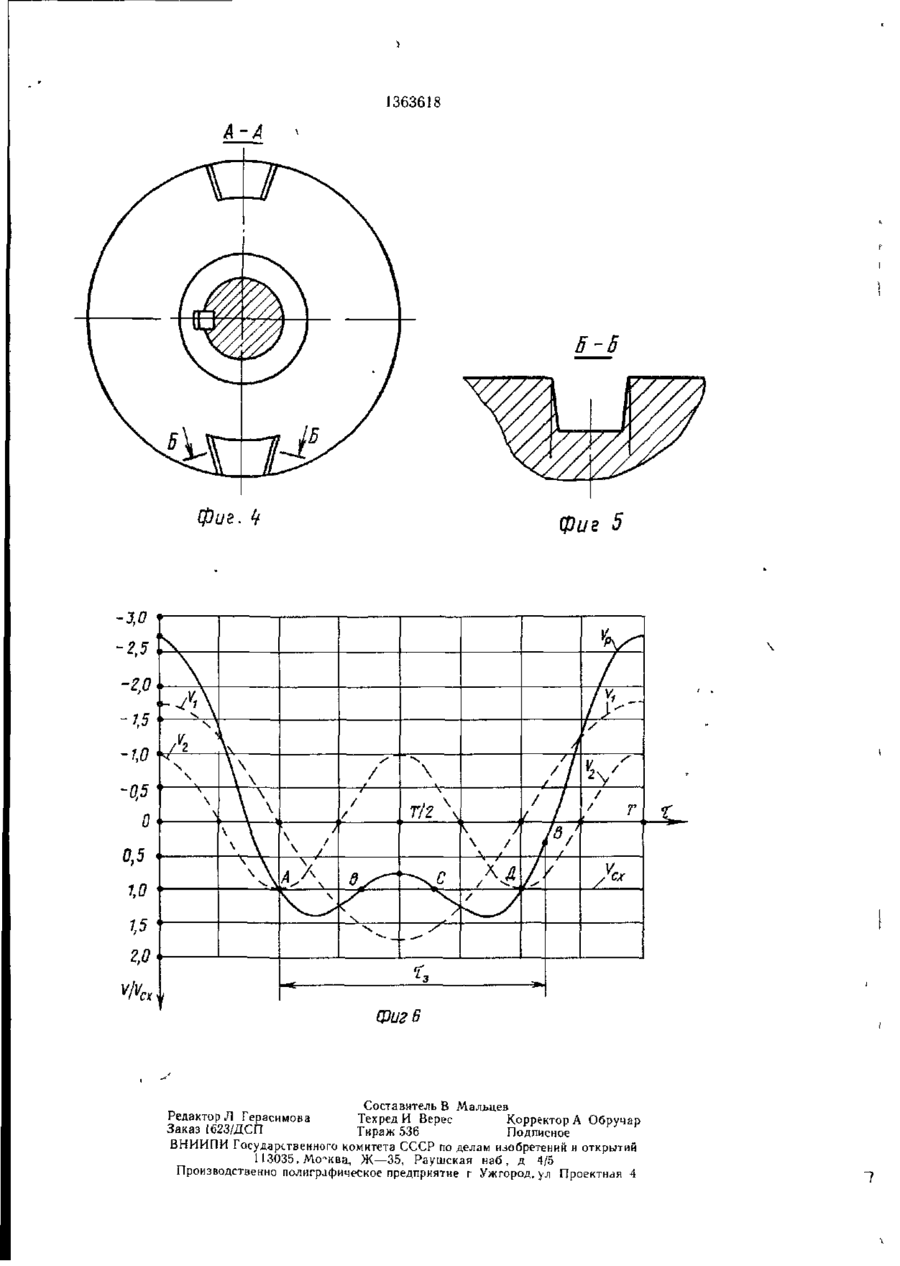

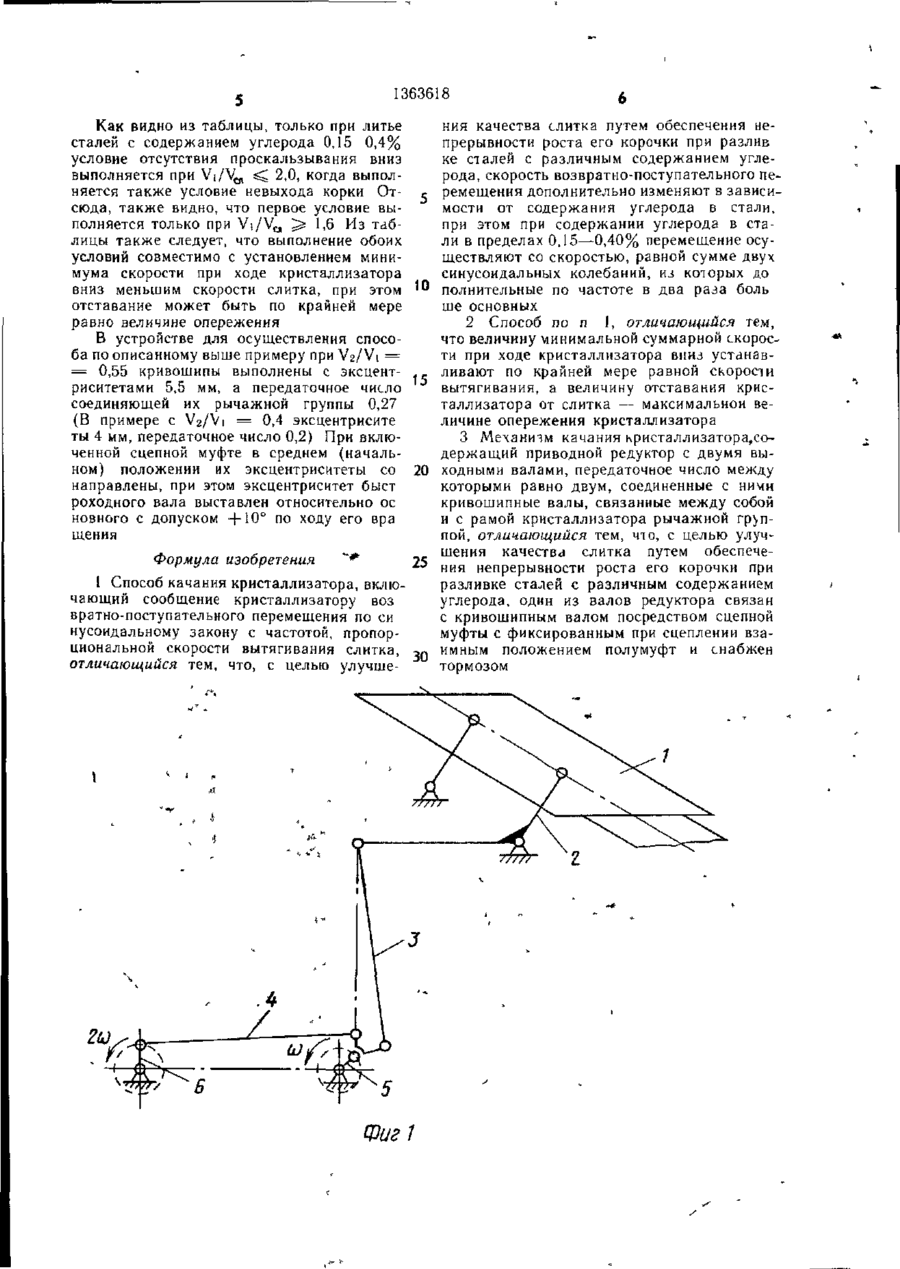

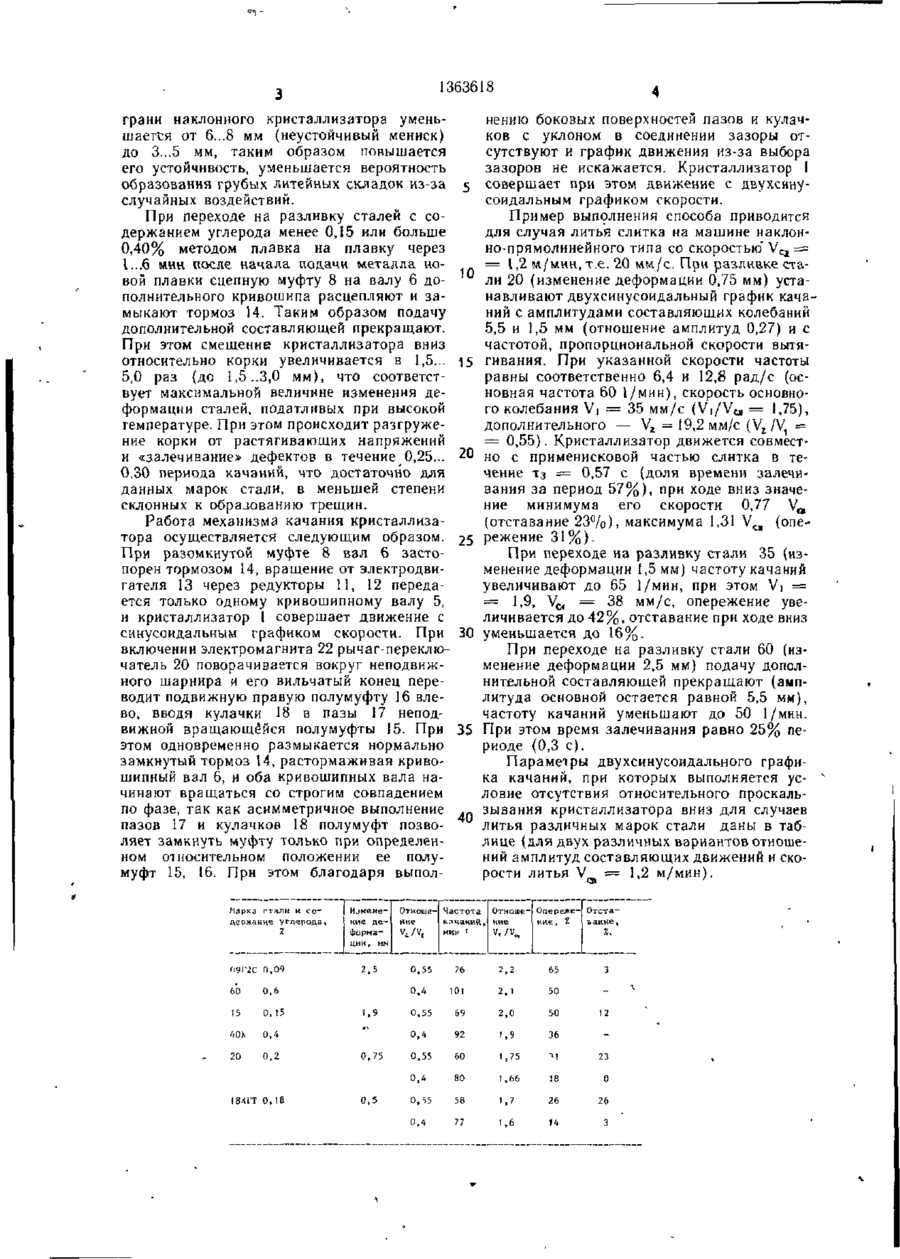

Изобретение относится к непрерывной разливке металлов Целью изобретения является улучшение качества слитка путем обеспечения непрерывности роста его корочки. Механизм качания кристаллизатора, содержащий приводной редуктор с двумя выходными валами, передаточное число между которыми равно 2, благодаря тому, что один из валков связан с кривошипным валом посредством сцепной муфты с фиксированным при сцеплении взаимным положением полумуфт, позволяет получить качание такой формы, которая обеспечивает время движения стенок кристаллизатора совместно с корочкой вытягивания слитка в пределах 40...60% периода качания. Качание такой формы применяют при разливке стали с содержанием углерода менее 0,15% или более 0,40% 2 с и 1 з п. ф-лы, 6 ил., 1 табл. оо а. 48—87 ГРИФІ 1363618 Изобретение относится к непрерывной развой, фаза сдвинута вперед на О Т/6 Ампливке металлов. литуда дополнительных колебаний составляЦелью изобретения является улучшение ет 0,15 0,50 основной, при этом функция качества слитка путем обеспечения непре Vp на участке, соответствующем ходу крис рывности роста его корочки при разливке таллизатора вниз, имеет два максимума и сталей с различным содержанием углерода один минимум. Частоту вращения вала электродвигателя 13 и, следовательно, кривошипСущность устройства для осуществления ных валов 5 и 6 устанавливают пропорспособа поясняется чертежами На фиг 1 дациональной скорости вытягивания Vejt При на кинематическая схема механизма качания ^том регулируя коэффициент пропорциональкристаллизатора, на фиг 2 — вид сверху на привод механизма, на фиі З и 4 — про- 10 ности, устанавливают V] = (1,6 .2,0)V,, При ходе кристаллизатора вверх и вниз с от дольный и поперечный разрезы сцепной муф ставанием от слитка, вытягиваемою с пос ты, на фиг 5 — поперечное сечение паза тоянной скоростью, внутренние стопки крис' полумуфты, на фиг 6 приведены графики галлизатора проскальзывают относительно скорости кристаллизатора на фиг 6, где слитка вверх по всей высоте В начале двиVi и V] — кривые скорости основных и жения с опережением (точка А кривой на дополнительных колебаний с амплитудами фиг 6) кристаллизатор увлекает корку слитVi, \Г2 и периодами Т, Т/2, Vp — резулька и сжимает ее, при этом относительное тирующая функция скорости, линия VCJ) — смещение кристаллизатора не превышает скорость вытягивания слитка, т — время максимальной величины изменения дефорМеханизм качания кристаллизатора, с помощью которого осуществляется способ, со- 20 мации слитка (для марок стали 0,5 1,9 мм) держит (см фиг 1 и 2) кристаллизатор 1, и срыва применисковой части корки вверх в раму 2, шатун 3, связанный посредством этот период ье происходит, благодаря чему двухповодковой рычажной группы 4 с крипредотвращается попадание шлака между вошипными валами 5, 6, соединенными состенкой кристаллизатора и коркой, образоответственно жесткой и сцепной муфтами вание заворотов и ослабление корки в резуль7 и 8 с тихоходным и быстроходным вытате этого На участке ВС кривой кристалходными валами 9 и 10 редуктора II, лизатор движется с отставанием и происсвязанными между собой с передаточным ходит частичное разгружение корки от сжичислом 2 Редуктор 11 соединен с приводмающих напряжений, на участке СД — вновь ным редуктором 12 и электродвигателем 13 сжатие, на участке — ДЕ — растяжение На конце кривошипного вала 6 жестко с последующим срывом корки со стенок закреплен шкив тормоза 14 Сцепная муф(точка Е) Поскольку в точке Е кристал та (см фиг 3) содержит левую и правую лизатор движется еще вниз, срыв корки про полумуфты 15 и 16, на торцовых поверхисходит до того, как она выйдет за преденостях которых выполнены асимметричные лы мениска, благодаря чему ее рост не препазы 37 и кулачки 18 На правой подкращается, а отгибание из за термических навижной полумуфте имеется кольцевой паз 19, 35 п Р я ж е н и й и насыщение неметаллическими в который входит вильчатый конец рычага — включениями при этом не происходит, и переключателя 20, шарнирно закрепленного грубые литейные складки не образуются на неподвижном основании и соединенного Время совместного движения стенок крисс пружиной 21 и якорем электромагнита 22 таллизатора и применисковой части корки Пазы и кулачки на торцах пол у муфт (см пщения пой, отличающийся тем, что, с целью улучшения качества слитка путем обеспечеФормула изобретения "*• 25 ния непрерывности роста его корочки при 1 Способ качания кристаллизатора, вклюразливке сталей с различным содержанием чающий сообщение кристаллизатору воз углерода, один из валов редуктора связан вратно-поступательного перемещения по си с кривошипным валом посредством сцепной нусоидальному закону с частотой, пропормуфты с фиксированным при сцеплении взациональной скорости вытягивания слитка, имным положением полумуфт и снабжен 30 отличающийся тем, что, с целью улучшетормозом
