Робоче обладнання для зрізання оголовків залізобетонних паль

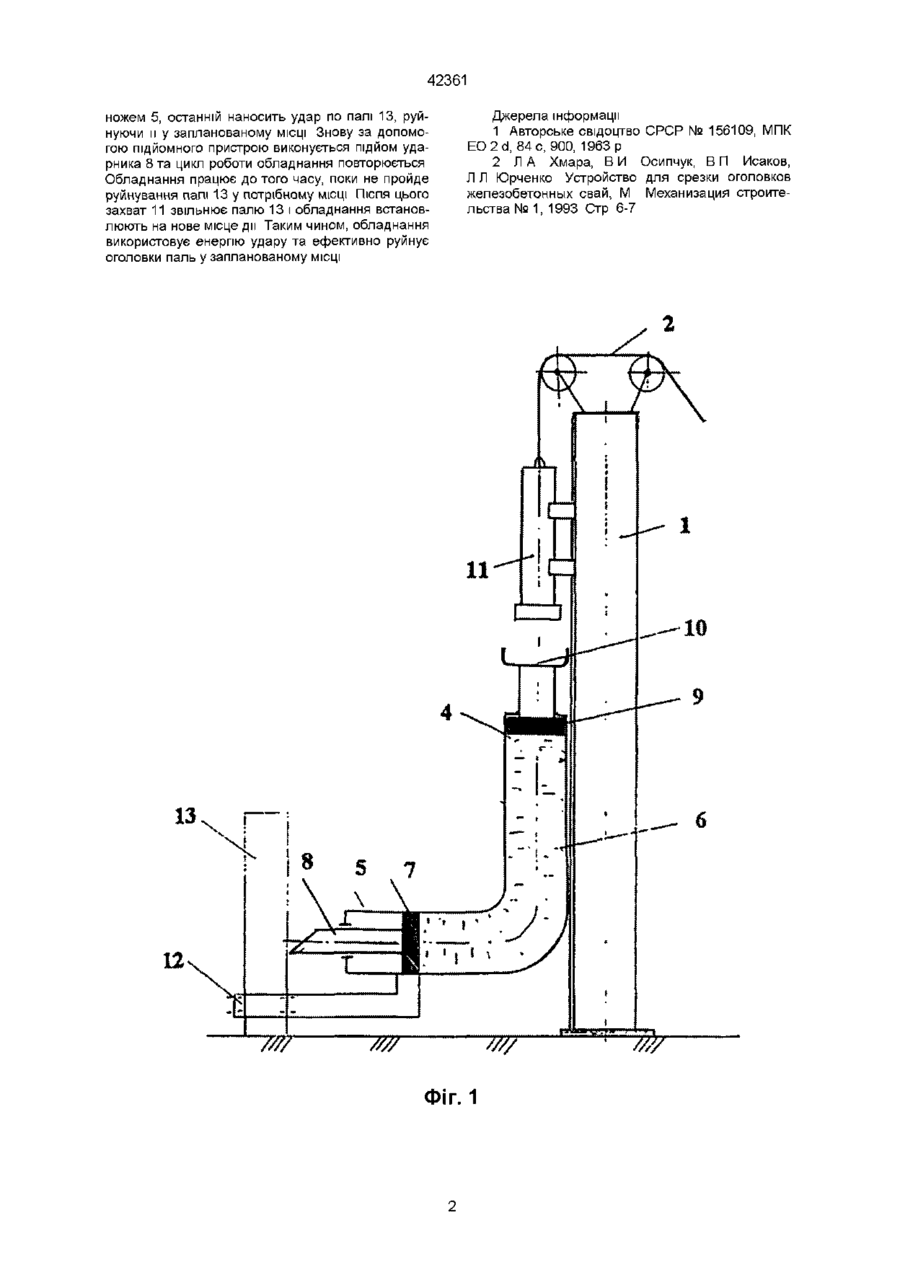

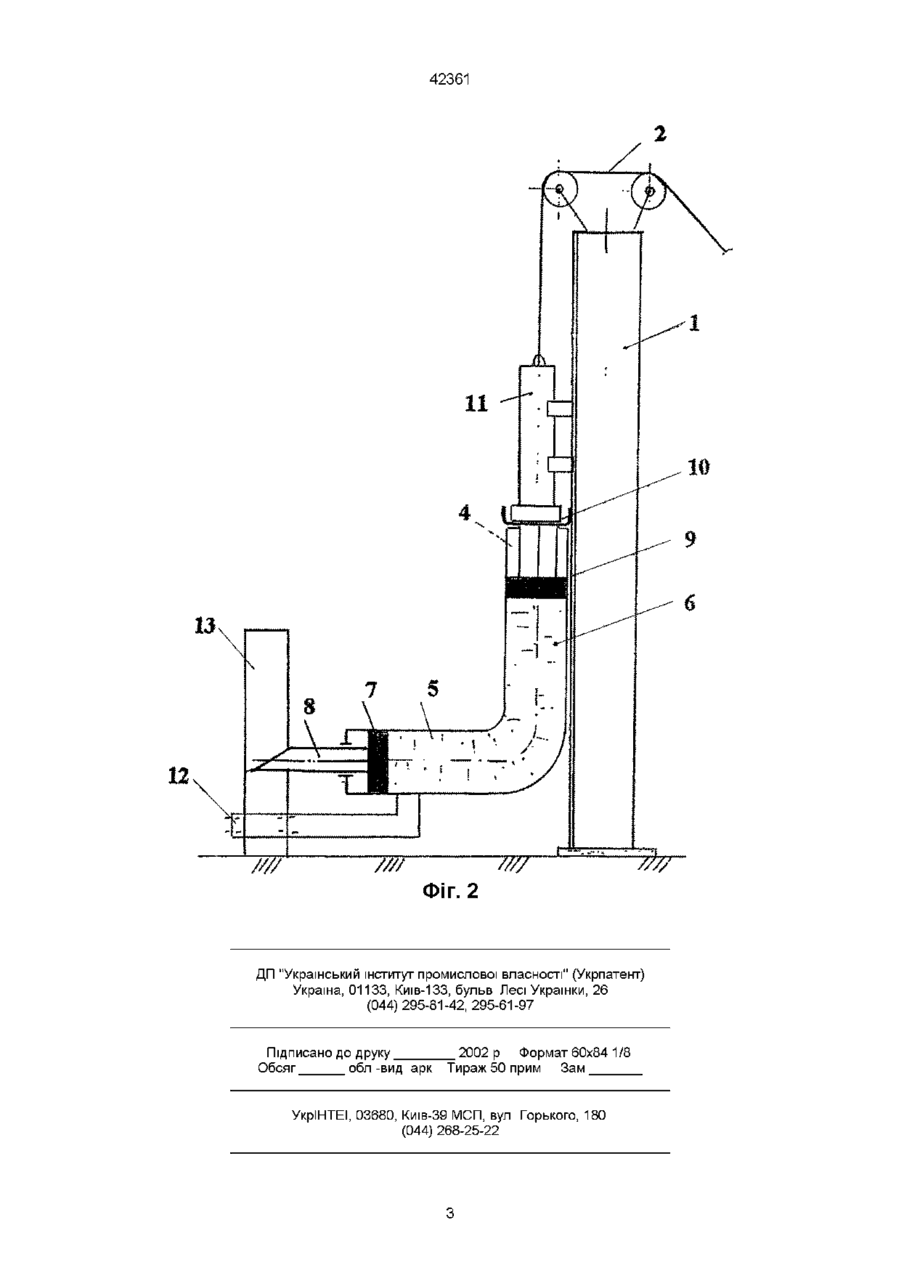

Робоче обладнання для зрізання оголовків залізобетонних паль, що містить корпус з підйомним пристроєм та різальними ножами, яке відрізняється тим, що воно додатково має гідравлічний пристрій, виконаний у вигляді циліндричного корпусу з вертикальною та горизонтальною частинами, заповненими робочою рідиною, при цьому у горизонтальній частині розміщений поршень, з'єднаний з різальним ножем, а у вертикальній - поршень з наголовником, встановленим з можливістю взаємодії з ударником, рухомо закріпленим на напрямному корпусі Винахід стосується будівництва і, зокрема, будівельних робіт по спорудженню фундаментів з використанням паль та їх зрізанню до проектного розміру Існує обладнання для зрізання оголовків залізобетонних паль у вигляді корпусу з захватами, клинами та гідроциліндрами їх переміщення [1] Недоліком цього обладнання є недостатня продуктивність і значна енергоємність процесу зрізання паль Найбільш близькою до пропонованої конструкції є робоче обладнання для зрізання оголовків залізобетонних паль, до складу якого входить замкнутий металевий корпус, рухомий та нерухомий клини, рухомий та нерухомий різальні ножі, два гідроциліндри та підйомний пристрій [2] Недоліком такої конструкції робочого обладнання є висока енергоємність процесу руйнування паль за рахунок зусилля стиску Основою винаходу є задача вдосконалення робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих зменшується енергоємність зрізання оголовків залізобетонних паль Означена задача вирішується тим, що робоче обладнання для зрізання оголовків залізобетонних паль, що містить корпус з підйомним пристроєм та різальним ножем, згідно з винаходом, додатково має гідравлічний пристрій, виконаний у вигляді циліндричного корпусу з вертикальною та горизонтальною частинами, заповненими робочою рідиною, при цьому в горизонтальній частині розміщений поршень, з'єднаний з різальним ножем, а у вертикальній - поршень з наголовником, встановленим з можливістю взаємодії з ударником, рухомо закріпленим на напрямному корпусі Суть винаходу пояснюється кресленням, де на фіг 1 - зображений загальний вигляд робочого обладнання, початкове положення, на фіг 2 - те ж саме, процес взаємодії Робоче обладнання має циліндричний корпус 1 з вертикальною 2 та горизонтальною 3 частинами Поршень 4 розміщений у горизонтальній частині 3 і з'єднаний з різальним ножем 5 У вертикальній частині 2 корпусу 1 розміщений поршень 6 з наголовником 7 Робоче обладнання має ударник 8, який рухомо закріплений на напрямному корпусі 9 Ударник зв'язаний з підйомним пристроєм 10 На ЗОВНІШНІЙ поверхні горизонтальної час тини 3 циліндричного корпусу 1 змонтований захват 11 Корпус 1 заповнений робочою рідиною 12 (мастило) Робоче обладнання для зрізання оголовків паль монтується на базовій машині (не показано) екскаваторі або крані Робота обладнання здійснюється таким чином За допомогою базової машини (умовно не показано) та захвата 11 обладнання встановлюється на палю 13 Підйомним пристроєм 10 підіймається ударник 8 та здійснюється його скидання Ударник 8 наносить удар по наголовнику 7, переміщуючи поршень 6, який в свою чергу, діє на робочу рідину 12 та приводить до дії поршень 4 з різальним (О со 42361 ножем 5, останній наносить удар по палі 13, руйнуючи и у запланованому МІСЦІ Знову за допомогою підйомного пристрою виконується підйом ударника 8 та цикл роботи обладнання повторюється Обладнання працює до того часу, поки не пройде руйнування палі 13 у потрібному МІСЦІ ПІСЛЯ ЦЬОГО захват 11 звільнює палю 13 і обладнання встановлюють на нове місце дії Таким чином, обладнання використовує енергію удару та ефективно руйнує оголовки паль у запланованому МІСЦІ Джерела інформації 1 Авторське свідоцтво СРСР № 156109, МПК E O 2 d , 84 с, 900, 1963 р 2 Л А Хмара, В И Осипчук, В П Исаков, Л Л Юрченко Устройство для срезки оголовков железобетонных свай, М Механизация строительства № 1, 1993 Стр 6-7 /ЛУ Фіг. 1 42361 = = Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22 7
