Перетворювач електромагнітного витратоміра

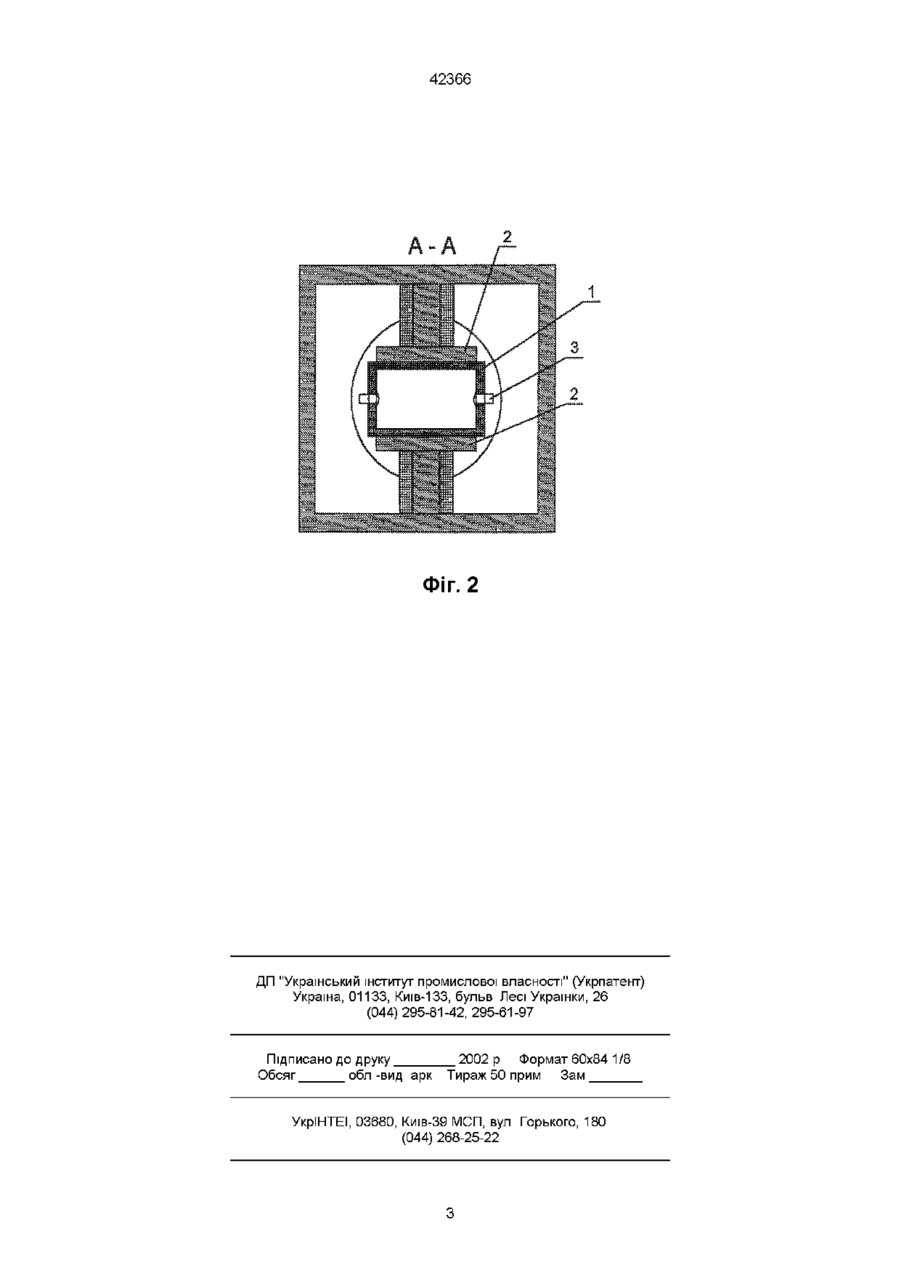

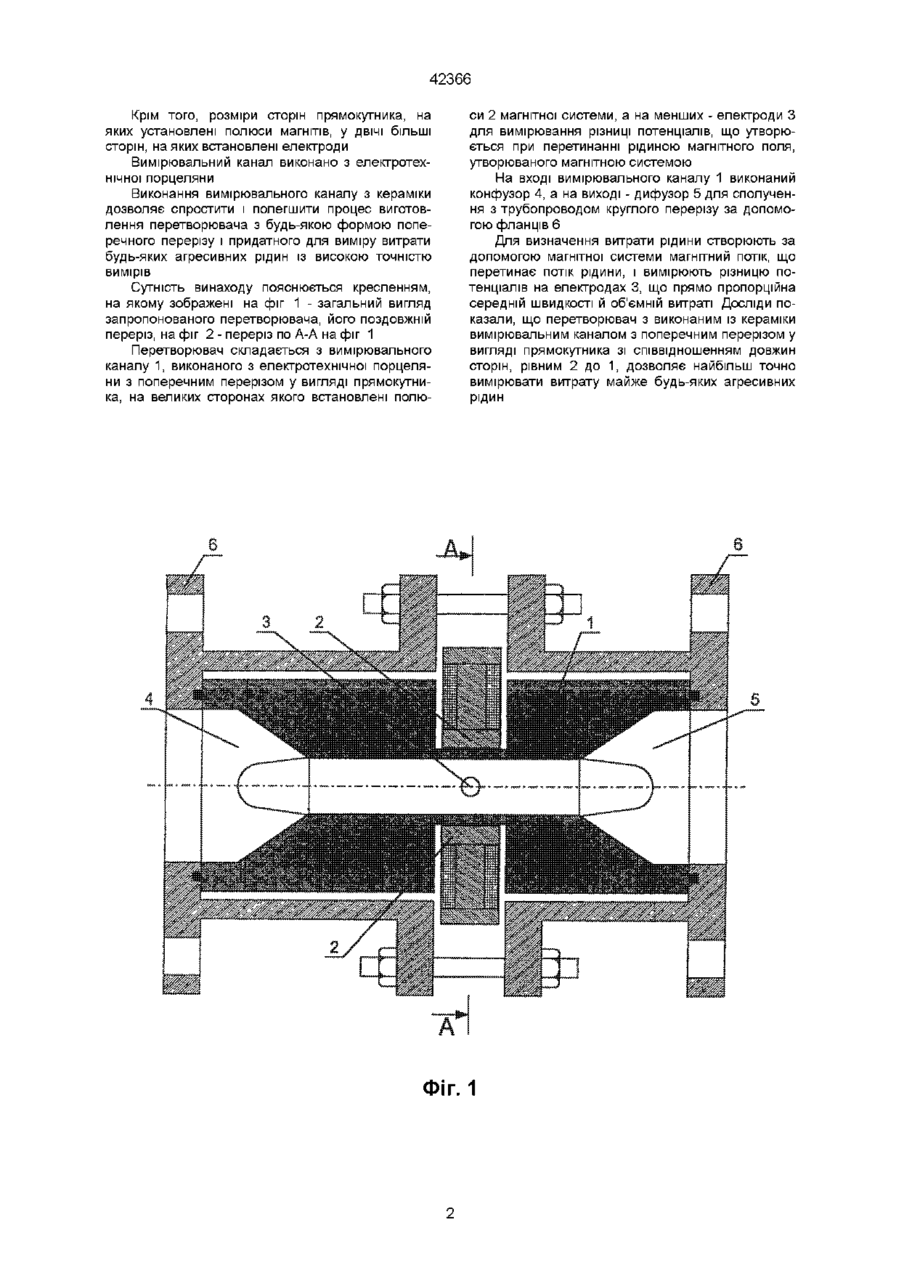

1 Перетворювач електромагнітного витратоміра, що включає вимірювальний канал, виконаний із діамагнітного матеріалу, магнітну систему і два електроди, який відрізняється тим, що вимі рювальний канал виконано із кераміки з поперечним перерізом у вигляді прямокутника, на великих сторонах якого встановлені полюси магнітної системи, а на менших сторонах встановлені електроди 2 Перетворювач за п 1, який відрізняється тим, що розміри великих сторін прямокутника в два рази більші розмірів його малих сторін 3 Перетворювач за п 1 або 2, який відрізняється тим, що вимірювальний канал виконано з електротехнічної порцеляни Винахід відноситься до вимірювальної техніки і може переважно використовуватися при виготовленні витратомірів води, кислот, лугів, будь-якої електропровідної рідини Відомий перетворювач витратоміра включає вимірювальну систему, установлену на вимірювальному каналі з круглим поперечним перерізом і внутрішнім двошаровим захисним покриттям із полммідного електроізоляційного лаку і наповнювача нітриду бора (див ас СРСР № 1006919, МКВ 5 G01F15/14, 1983р) Загальними ознаками аналога і рішення, що пропонується, є такі вимірювальний канал, виконаний із діамагнітного матеріалу, і вимірювальна система Проте відомий перетворювач має складну конструкцію вимірювального каналу, обумовлену застосуванням для його виготовлення основного матеріалу і захисного покриття зі складною технологією його нанесення, незначне відхилення від заданих режимів якої призводить до зниження надійності і чутливості Найбільш близьким за технічною сутністю і результатом, що досягається, до запропонованого винаходу є перетворювач електромагнітного витратоміра (див книгу П П Кремлевского Расходомеры и счетчики количества Справочник, Л Машиностроение Ленингр отд-ние, 1989, с 423-427, 408, 421), що включає вимірювальний канал, виконаний у вигляді вирізка труби з діамагнітного матеріалу з внутрішнім ІЗОЛЯЦІЙНИМ покриттям і двома, що проходять усередину труби, електродами для зняття різниці потенціалів, що утвориться при перетинанні рідиною магнітного поля, утворюваного розташованою зовні відрізка труби електромагнітною системою Загальними ознаками прототипу і рішення, що пропонується, є такі вимірювальний канал, виконаний із діамагнітного матеріалу, магнітна система і два електроди Недоліком відомого перетворювача є висока трудомісткість його виготовлення, обумовлена необхідністю виготовлення вимірювального каналу з двох матеріалів основного матеріалу труби і спеціального ІЗОЛЯЦІЙНОГО покриття При цьому, для різноманітних середовищ застосовують різноманітні матеріали і технологію виготовлення Як ізоляційне покриття внутрішньої поверхні сталевої труби і фланців перетворювача застосовують поліуретан, гуму, фторопласт і ш матеріали в залежності від виду і властивостей рідини, витрату якої вимірюють Задачею цього винаходу є удосконалення відомого перетворювача шляхом виконання вимірювального каналу з одного матеріалу (без ІЗОЛЯЦІЙНОГО покриття), придатного для виміру витрати всіх агресивних рідин, щоб полегшити процес виготовлення перетворювача з будь-якою формою поперечного перерізу, підвищити надійність його роботи, підвищити точність вимірів і чутливість пристрою Поставлена задача вирішується в такий спосіб У відомому перетворювачі електромагнітного витратоміра, що включає вимірювальний канал, виконаний із діамагнітного матеріалу, магнітну систему і два електроди, ВІДПОВІДНО ДО винаходу, вимірювальний канал виконано із кераміки з поперечним перерізом у вигляді прямокутника, на великих сторонах якого встановлені полюси магнітної системи, а на менших сторонах - електроди (О (О со 42366 Крім того, розміри сторін прямокутника, на яких установлені полюси магнітів, у ДВІЧІ більші сторін, на яких встановлені електроди Вимірювальний канал виконано з електротехнічної порцеляни Виконання вимірювального каналу з кераміки дозволяє спростити і полегшити процес виготовлення перетворювача з будь-якою формою поперечного перерізу і придатного для виміру витрати будь-яких агресивних рідин із високою точністю вимірів Сутність винаходу пояснюється кресленням, на якому зображені на фіг 1 - загальний вигляд запропонованого перетворювача, його поздовжній переріз, на фіг 2 - переріз по А-А на фіг 1 Перетворювач складається з вимірювального каналу 1, виконаного з електротехнічної порцеляни з поперечним перерізом у вигляді прямокутника, на великих сторонах якого встановлені полю си 2 магнітної системи, а на менших - електроди З для вимірювання різниці потенціалів, що утворюється при перетинанні рідиною магнітного поля, утворюваного магнітною системою На вході вимірювального каналу 1 виконаний конфузор 4, а на виході - дифузор 5 для сполучення з трубопроводом круглого перерізу за допомогою фланців 6 Для визначення витрати рідини створюють за допомогою магнітної системи магнітний потік, що перетинає потік рідини, і вимірюють різницю потенціалів на електродах 3, що прямо пропорційна середній швидкості й об'ємній витраті Досліди показали, що перетворювач з виконаним із кераміки вимірювальним каналом з поперечним перерізом у вигляді прямокутника зі співвідношенням довжин сторін, рівним 2 до 1, дозволяє найбільш точно вимірювати витрату майже будь-яких агресивних рідин ФІГ. 1 42366 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
