Буровий фрезер

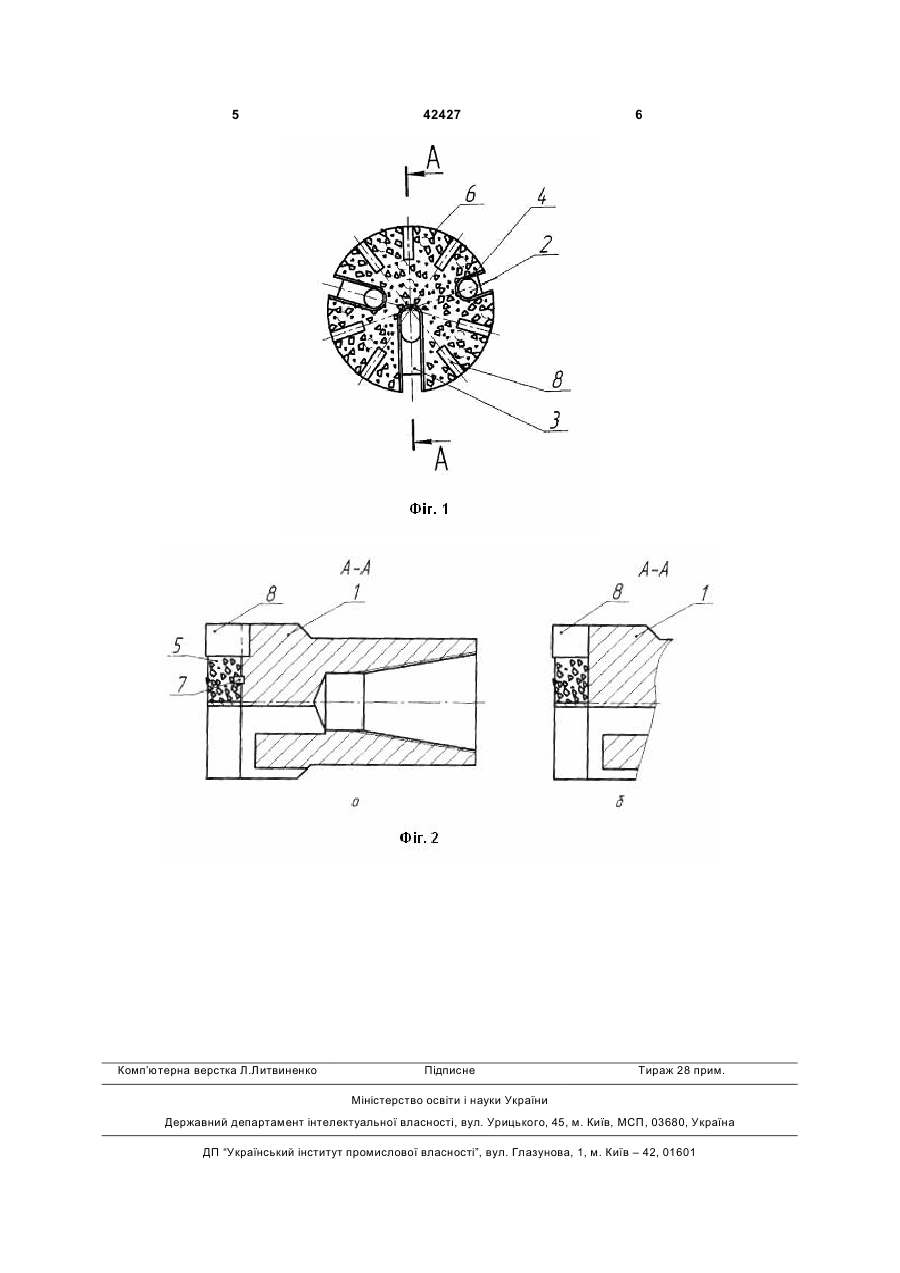

1. Буровий фрезер, що містить корпус з промивними каналами і пазами і закріплений на торці корпуса ріжучий шар, що складається із розміще 3 об'ємі зв'язуючого матеріалу радіально, при цьому центральна частина ріжучого шару вільна від згаданих пластин забезпечується стабілізація первісної форми зовнішньої робочої поверхні фрезера упродовж усього терміну його експлуатації, а за рахунок оснащення фрезера штирями, призначеними для закріплення ріжучого шару, які закріплені в корпусі фрезера з виступанням додатково забезпечується міцне зчеплення ріжучого шару з корпусом фрезера, внаслідок чого значно довше зберігається висока початкова швидкість фрезерування і відповідно підвищується ефективність використання бурового фрезера, його зносостійкість та термін придатності. Означене завдання вирішується завдяки тому, що у буровому фрезері, що містить корпус з промивними каналами і пазами і закріплений на торці корпуса ріжучий шар, що складається із розміщених в об'ємі зв'язуючого матеріалу часток зносостійкого матеріалу та армуючих елементів, згідно корисної моделі армуючі елементи виконано у вигляді ріжучих пластин, які розташовано в пазах корпуса або розміщено безпосередньо у об'ємі зв'язуючого матеріалу радіально, при цьому центральна частина ріжучого шару вільна від згаданих пластин; при оптимальних варіантах виконання фрезера його може бути оснащено штирями, призначеними для закріплення ріжучого шару, які закріплені в корпусі фрезера з виступанням; армуючі елементи мають висоту, що дорівнює висоті ріжучого шару фрезера або більша за неї. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється, і технічними результатами, які досягаються при її реалізації, полягає у наступному. Подовжені пластини прямокутної форми, висота яких не менша за висоту ріжучого шару, закріплені в корпусі фрезера чи в ріжучому шарі надійно армують ріжучий шар у проблемній периферійній частині. Пластини спрямовані радіально до центра але не досягають його. Штирі, які закріплені в корпусі фрезера з виступанням утримують ріжучий шар від зсуву. При цьому за необхідністю армуючі стержні можуть бути розташовані ближче до центру робочої частини, оскільки не сприятимуть створенню негативного ефекту зависання фрезера. Згадані армуючі елементи мають висоту, що дорівнює висоті ріжучого шару фрезера або більша за неї і створюють додатковий фрезеруючий ефект подібний до ефекту від лез металообробної фрези. Згадані армуючі елементи мають висоту та довжину в 3-7 разів більші за товщину, що покращує різальну спроможність фрезера. Як результат значно підвищується швидкість та якість роботи фрезера та термін його використання. 42427 4 На кресленнях проілюстровано пропонований буровий фрезер, де на Фіг.1 показано вигляд робочого торця, на Фіг.2, а,б - поздовжній розріз бурового фрезера, з двома різними варіантами кріплення армуючих пластин. Буровий фрезер містить корпус 1 з промивними каналами 2, пазами 3 та обичайками 4 і закріплений на торці корпуса ріжучий шар, який складається із розміщених в об'ємі зв'язуючого матеріалу 5 часток зносостійкого матеріалу 6, та армуючих елементів, згідно корисної моделі армуючі елементи виконано у вигляді ріжучих пластин 8, які розташовано в пазах корпуса 1 або розміщено безпосередньо у об'ємі зв'язуючого матеріалу 5, висота яких дорівнює висоті ріжучого шару 5,6,8, або більша за неї, що радіально спрямовані та розташовані по периферії фрезера у ріжучому шарі 5,6,8, при цьому центральна частина робочої поверхні вільна від згаданих ріжучих пластин 8, при оптимальних варіантах виконання фрезера його може бути оснащено штирями 7, що одним кінцем закріплені в корпусі 1 фрезера, а іншим в ріжучому шарі 5,6,8, але не досягають його робочої поверхні, при цьому ріжучі пластини 8 мають висоту, що дорівнює висоті ріжучого шару 5,6,8 фрезера або більша за неї; ріжучі пластини 8 мають висоту та довжину в 3-7 разів більші за товщину. Буровий фрезер працює так. Після спуску на забій і надання фрезеру обертального руху і руху подачі внаслідок контактування ріжучого шару 5,6,8 з об'єктом фрезерування в останньому утворюється отвір, глибина якого поступово збільшується. В процесі роботи фрезера через промивні канали 2 в робочу зону підводиться охолоджуюча рідина, що розповсюджується і виводиться за допомогою пазів 3. Як об'єкт фрезерування в більшості випадків виступають порожнисті трубчасті елементи (бурильні труби, насосно-компресорні труби, замки і т.п.) та залишки бурових доліт. В процесі роботи, що відзначається хаотичними ударами та динамічними навантаженнями на ріжучий шар 5,6,8, розташовані в периферійній зоні ріжучі пластини 8 підтримують первісну форму робочої поверхні фрезера, штирі 7 додатково армують ріжучий шар 5,6,8 від зсуву, ріжучі пластини 8 мають висоту, що дорівнює висоті ріжучого шару 5,6,8 фрезера або більша за неї і створюють додатковий фрезеруючий ефект подібний до ефекту від лез металообробної фрези, ріжучі пластини 8 мають висоту та довжину в 3-7 разів більші за товщину, що покращує різальну спроможність фрезера. Як результат значно підвищується ресурс роботи фрезера та ефективність його застосування. 5 Комп’ютерна верстка Л.Литвиненко 42427 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
