Фрезер буровий

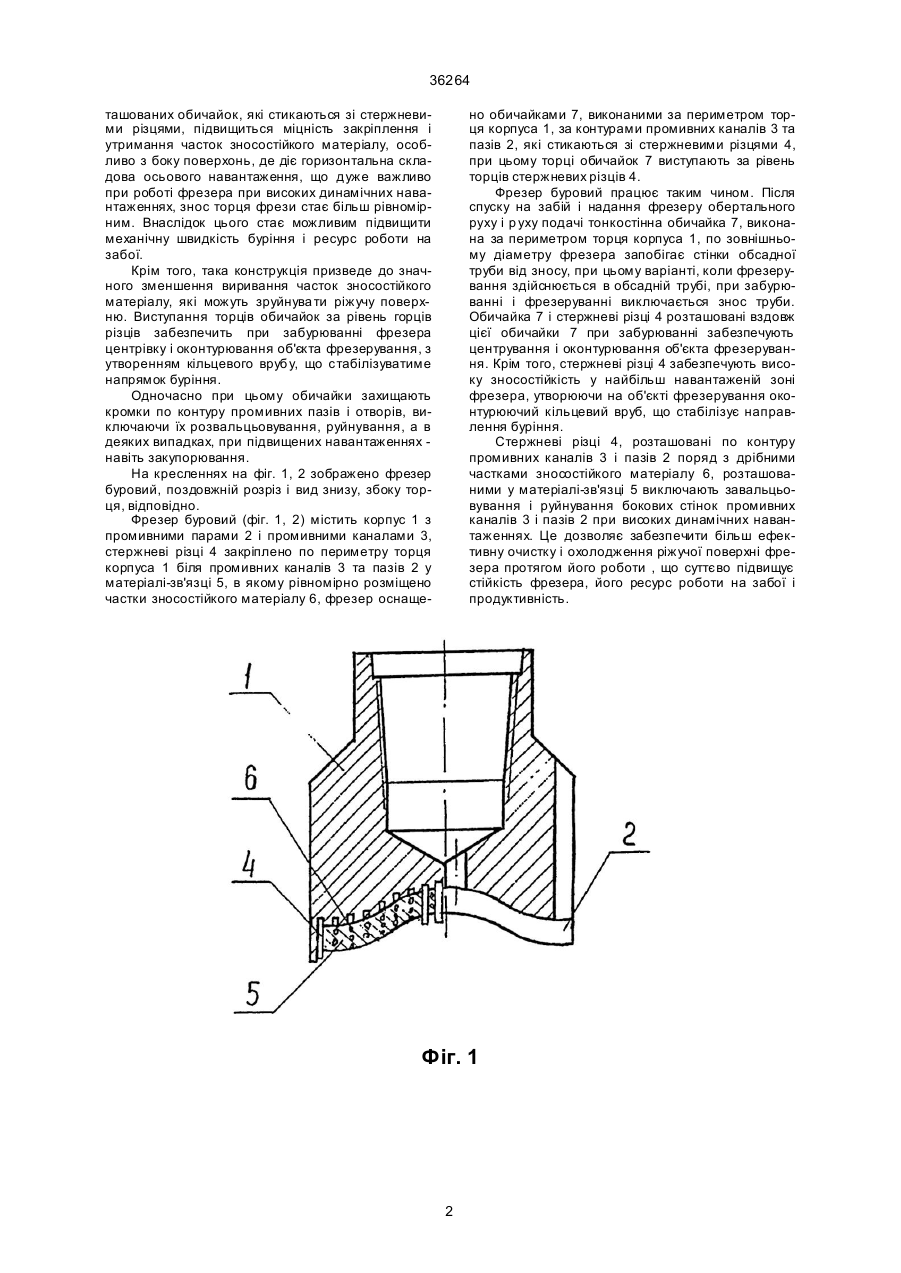

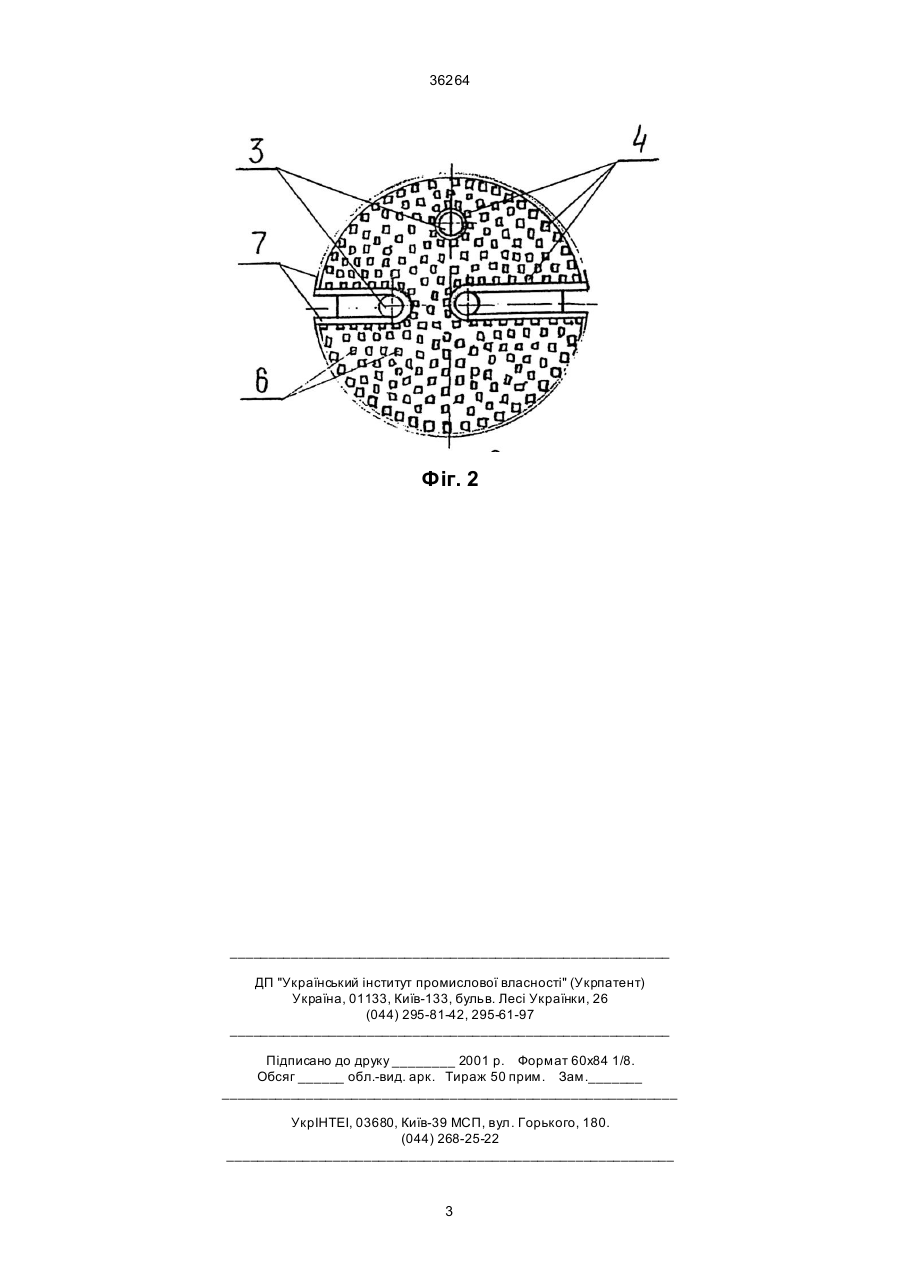

Фрезер буровий, що має корпус з промивними каналами і пазами, стержневі різці, закріплені по периметру торця корпуса біля промивних каналів та пазів у матеріалі-зв'язці, у об'ємі якого розміщено частки зносостійкого матеріалу, який відрізняється тим, що його оснащено обичайками, виконаними за периметром торця корпуса, за контурами промивних каналів та пазів, які стикаються зі стержневими різцями, при цьому торці обичайок виступають за рівень торців стержневих різців. (19) (21) 99116406 (22) 25.11.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Квач Володимир Васильович, Кошовський Василь Федорович, Скляров Едуард Дмитрович (73) Товариство з обмеженою відповідальністю "Науково-виробничий центр "Буровий інструмент", Квач Володимир Васильович, Клшлвський Василь Федорович, Скляров Едуард Дмитрович 36264 ташованих обичайок, які стикаються зі стержневими різцями, підвищиться міцність закріплення і утримання часток зносостійкого матеріалу, особливо з боку поверхонь, де діє горизонтальна складова осьового навантаження, що дуже важливо при роботі фрезера при високих динамічних навантаженнях, знос торця фрези стає більш рівномірним. Внаслідок цього стає можливим підвищити механічну швидкість буріння і ресурс роботи на забої. Крім того, така конструкція призведе до значного зменшення виривання часток зносостійкого матеріалу, які можуть зруйнува ти ріжучу поверхню. Виступання торців обичайок за рівень горців різців забезпечить при забурюванні фрезера центрівку і оконтурювання об'єкта фрезерування, з утворенням кільцевого врубу, що стабілізуватиме напрямок буріння. Одночасно при цьому обичайки захищають кромки по контуру промивних пазів і отворів, виключаючи їх розвальцьовування, руйнування, а в деяких випадках, при підвищених навантаженнях навіть закупорювання. На кресленнях на фіг. 1, 2 зображено фрезер буровий, поздовжній розріз і вид знизу, збоку торця, відповідно. Фрезер буровий (фіг. 1, 2) містить корпус 1 з промивними парами 2 і промивними каналами 3, стержневі різці 4 закріплено по периметру торця корпуса 1 біля промивних каналів 3 та пазів 2 у матеріалі-зв'язці 5, в якому рівномірно розміщено частки зносостійкого матеріалу 6, фрезер оснаще но обичайками 7, виконаними за периметром торця корпуса 1, за контурами промивних каналів 3 та пазів 2, які стикаються зі стержневими різцями 4, при цьому торці обичайок 7 виступають за рівень торців стержневих різців 4. Фрезер буровий працює таким чином. Після спуску на забій і надання фрезеру обертального руху і р уху подачі тонкостінна обичайка 7, виконана за периметром торця корпуса 1, по зовнішньому діаметру фрезера запобігає стінки обсадної труби від зносу, при цьому варіанті, коли фрезерування здійснюється в обсадній трубі, при забурюванні і фрезеруванні виключається знос труби. Обичайка 7 і стержневі різці 4 розташовані вздовж цієї обичайки 7 при забурюванні забезпечують центрування і оконтурювання об'єкта фрезерування. Крім того, стержневі різці 4 забезпечують високу зносостійкість у найбільш навантаженій зоні фрезера, утворюючи на об'єкті фрезерування оконтурюючий кільцевий вруб, що стабілізує направлення буріння. Стержневі різці 4, розташовані по контуру промивних каналів 3 і пазів 2 поряд з дрібними частками зносостійкого матеріалу 6, розташованими у матеріалі-зв'язці 5 виключають завальцьовування і руйнування бокових стінок промивних каналів 3 і пазів 2 при високих динамічних навантаженнях. Це дозволяє забезпечити більш ефективну очистку і охолодження ріжучої поверхні фрезера протягом його роботи , що суттєво підвищує стійкість фрезера, його ресурс роботи на забої і продуктивність. Фіг. 1 2 36264 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
