Спецобладнання для реконструкційних робіт

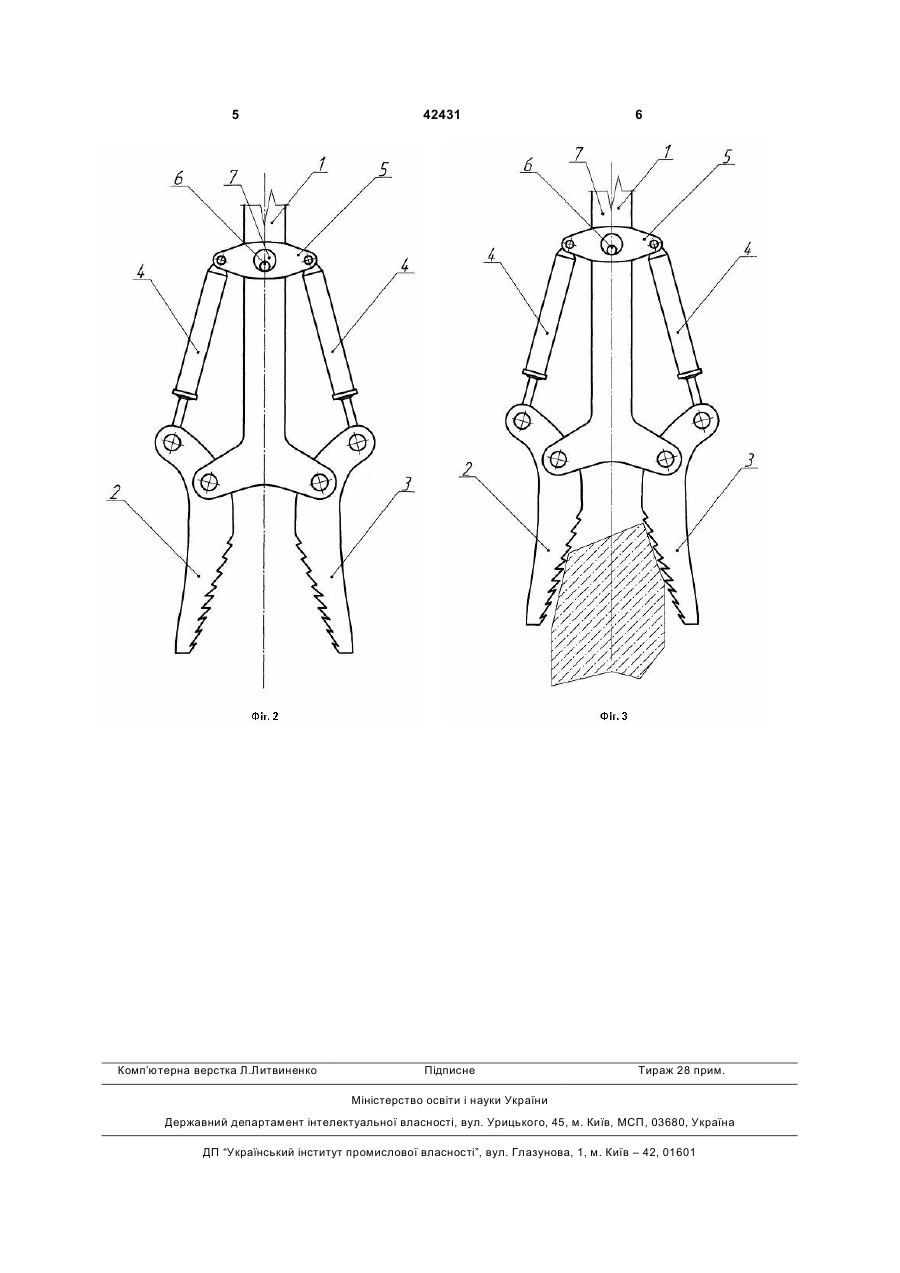

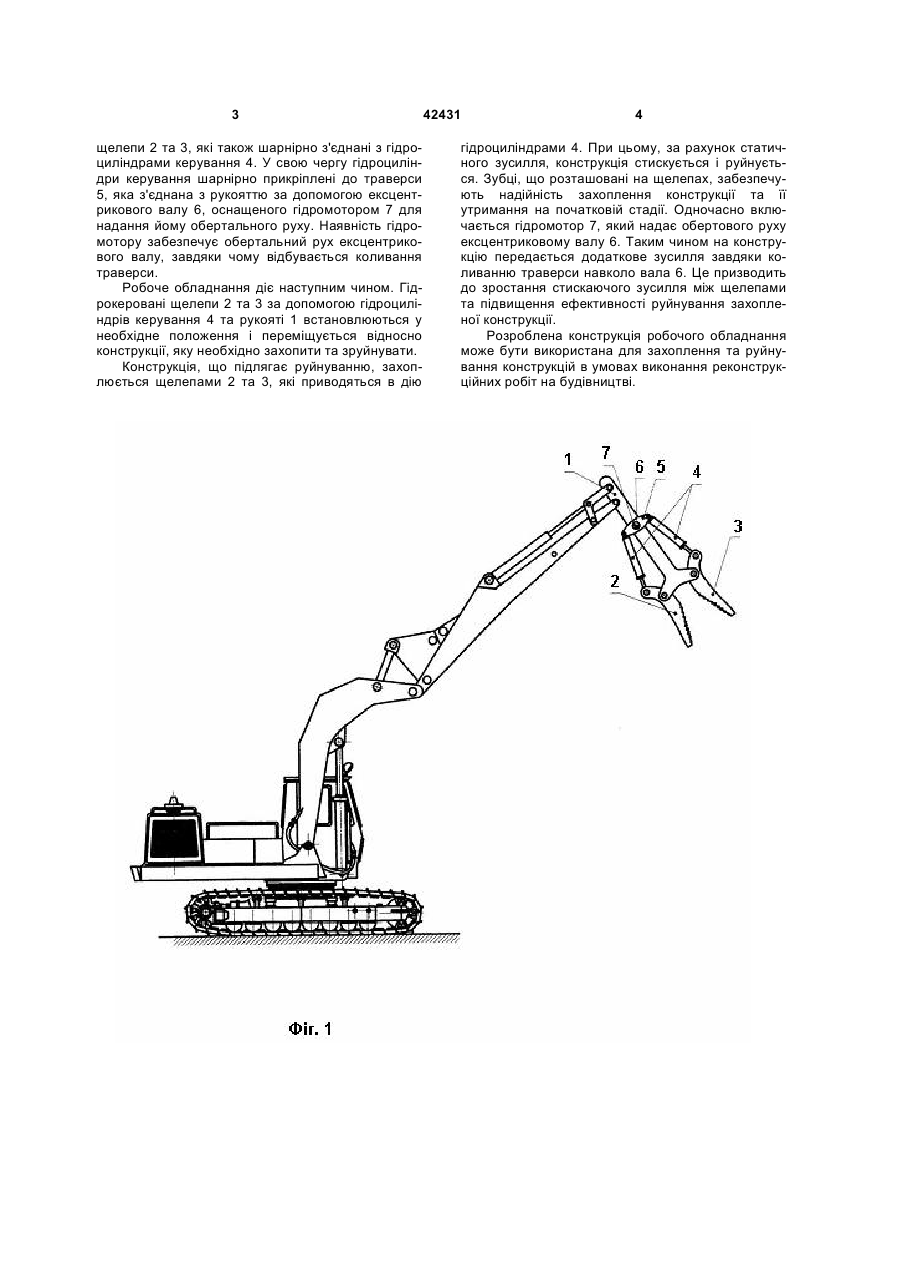

Спецобладнання для реконструкційних робіт, що містить рукоять, дві гідрокеровані щелепи, шарнірно з'єднані з гідроциліндрами керування, яке відрізняється тим, що гідроциліндри керування шарнірно прикріплені до траверси, з'єднаної, з можливістю коливання, з рукояттю за допомогою ексцентрикового вала, оснащеного гідромотором. (19) (21) u200814410 (22) 15.12.2008 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) МЕЛАШИЧ ВАСИЛЬ ВАСИЛЬОВИЧ, КРАСНОПЬОРОВ МИХАЙЛО СЕРГІЙОВИЧ, МЕЛАШИЧ СЕРГІЙ ВАСИЛЬОВИЧ (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ 3 щелепи 2 та 3, які також шарнірно з'єднані з гідроциліндрами керування 4. У свою чергу гідроциліндри керування шарнірно прикріплені до траверси 5, яка з'єднана з рукояттю за допомогою ексцентрикового валу 6, оснащеного гідромотором 7 для надання йому обертального руху. Наявність гідромотору забезпечує обертальний рух ексцентрикового валу, завдяки чому відбувається коливання траверси. Робоче обладнання діє наступним чином. Гідрокеровані щелепи 2 та 3 за допомогою гідроциліндрів керування 4 та рукояті 1 встановлюються у необхідне положення і переміщується відносно конструкції, яку необхідно захопити та зруйнувати. Конструкція, що підлягає руйнуванню, захоплюється щелепами 2 та 3, які приводяться в дію 42431 4 гідроциліндрами 4. При цьому, за рахунок статичного зусилля, конструкція стискується і руйнується. Зубці, що розташовані на щелепах, забезпечують надійність захоплення конструкції та її утримання на початковій стадії. Одночасно включається гідромотор 7, який надає обертового руху ексцентриковому валу 6. Таким чином на конструкцію передається додаткове зусилля завдяки коливанню траверси навколо вала 6. Це призводить до зростання стискаючого зусилля між щелепами та підвищення ефективності руйнування захопленої конструкції. Розроблена конструкція робочого обладнання може бути використана для захоплення та руйнування конструкцій в умовах виконання реконструкційних робіт на будівництві. 5 Комп’ютерна верстка Л.Литвиненко 42431 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
