Начіпний розпушувач для реконструкційних робіт

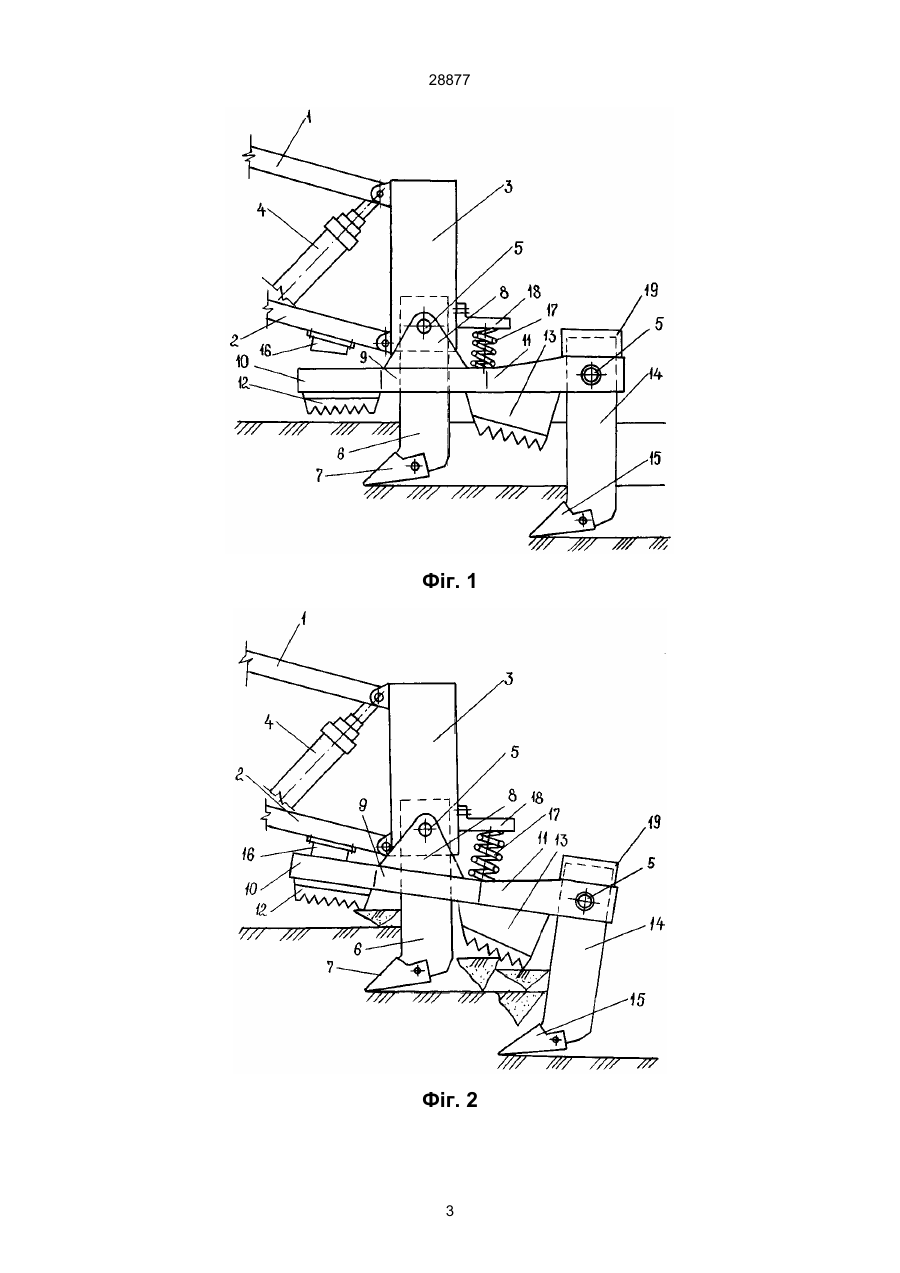

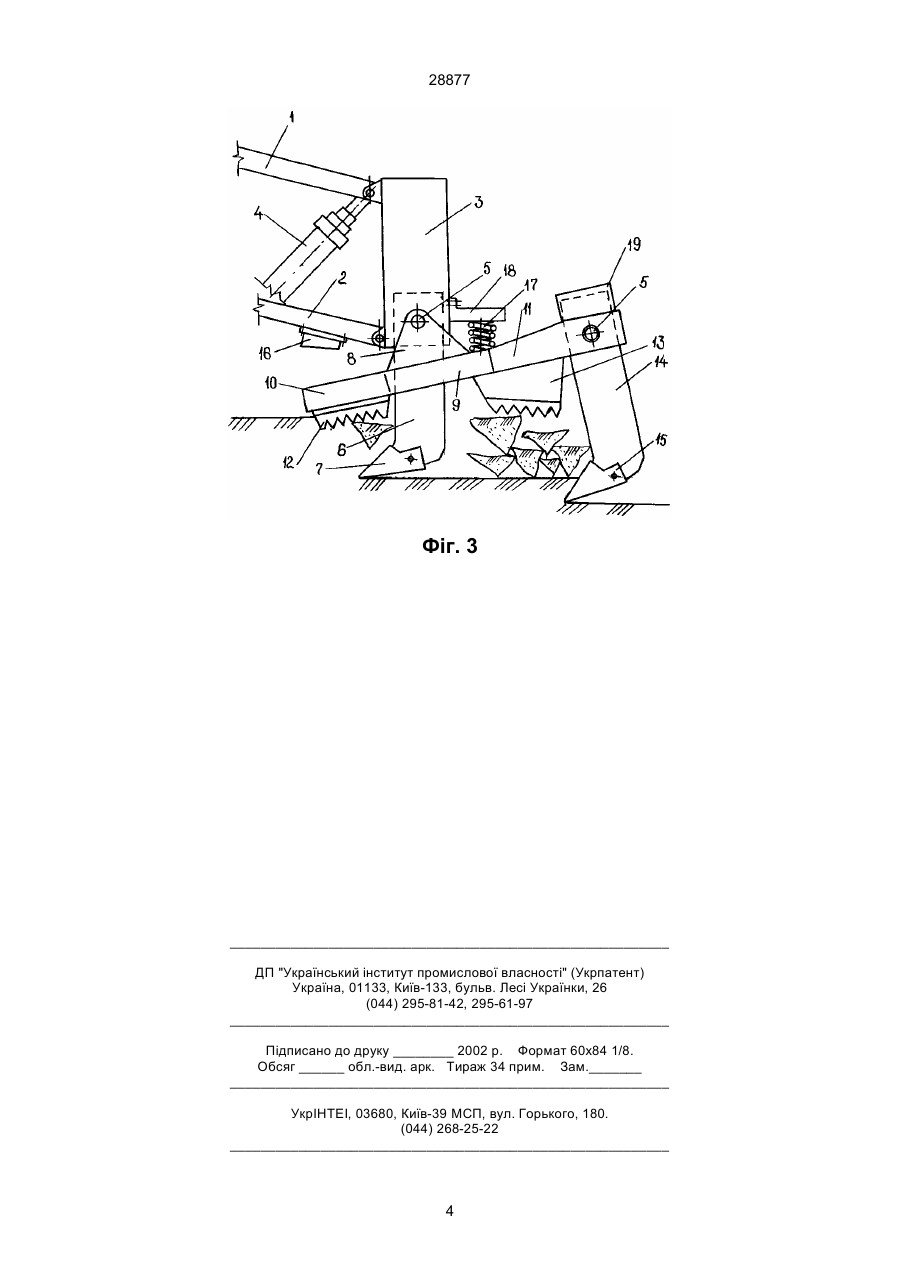

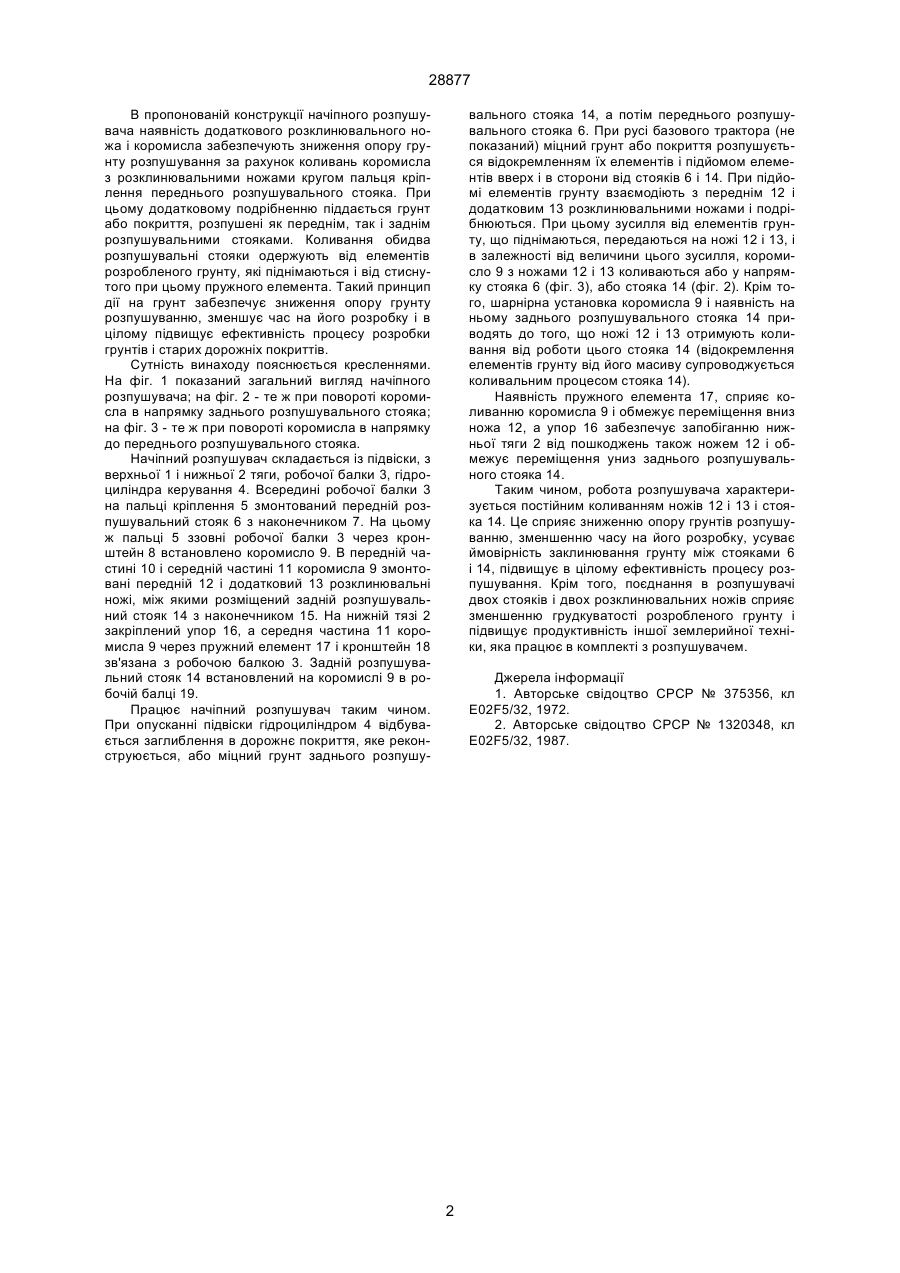

1. Начіпний розпушувач для реконструкційних робіт, який має підвіску з верхніми і нижніми тягами, робочі балки, всередині яких на пальцях кріплення встановлені передні і задні розпушувальні стояки, передній розклинювальний ніж, пружній елемент, який відрізняється тим, що він оснаще 28877 В пропонованій конструкції начіпного розпушувача наявність додаткового розклинювального ножа і коромисла забезпечують зниження опору грунту розпушування за рахунок коливань коромисла з розклинювальними ножами кругом пальця кріплення переднього розпушувального стояка. При цьому додатковому подрібненню піддається грунт або покриття, розпушені як переднім, так і заднім розпушувальними стояками. Коливання обидва розпушувальні стояки одержують від елементів розробленого грунту, які піднімаються і від стиснутого при цьому пружного елемента. Такий принцип дії на грунт забезпечує зниження опору грунту розпушуванню, зменшує час на його розробку і в цілому підвищує ефективність процесу розробки грунтів і старих дорожніх покриттів. Сутність винаходу пояснюється кресленнями. На фіг. 1 показаний загальний вигляд начіпного розпушувача; на фіг. 2 - те ж при повороті коромисла в напрямку заднього розпушувального стояка; на фіг. 3 - те ж при повороті коромисла в напрямку до переднього розпушувального стояка. Начіпний розпушувач складається із підвіски, з верхньої 1 і нижньої 2 тяги, робочої балки 3, гідроциліндра керування 4. Всередині робочої балки 3 на пальці кріплення 5 змонтований передній розпушувальний стояк 6 з наконечником 7. На цьому ж пальці 5 ззовні робочої балки 3 через кронштейн 8 встановлено коромисло 9. В передній частині 10 і середній частині 11 коромисла 9 змонтовані передній 12 і додатковий 13 розклинювальні ножі, між якими розміщений задній розпушувальний стояк 14 з наконечником 15. На нижній тязі 2 закріплений упор 16, а середня частина 11 коромисла 9 через пружний елемент 17 і кронштейн 18 зв'язана з робочою балкою 3. Задній розпушувальний стояк 14 встановлений на коромислі 9 в робочій балці 19. Працює начіпний розпушувач таким чином. При опусканні підвіски гідроциліндром 4 відбувається заглиблення в дорожнє покриття, яке реконструюється, або міцний грунт заднього розпушу вального стояка 14, а потім переднього розпушувального стояка 6. При русі базового трактора (не показаний) міцний грунт або покриття розпушується відокремленням їх елементів і підйомом елементів вверх і в сторони від стояків 6 і 14. При підйомі елементів грунту взаємодіють з переднім 12 і додатковим 13 розклинювальними ножами і подрібнюються. При цьому зусилля від елементів грунту, що піднімаються, передаються на ножі 12 і 13, і в залежності від величини цього зусилля, коромисло 9 з ножами 12 і 13 коливаються або у напрямку стояка 6 (фіг. 3), або стояка 14 (фіг. 2). Крім того, шарнірна установка коромисла 9 і наявність на ньому заднього розпушувального стояка 14 приводять до того, що ножі 12 і 13 отримують коливання від роботи цього стояка 14 (відокремлення елементів грунту від його масиву супроводжується коливальним процесом стояка 14). Наявність пружного елемента 17, сприяє коливанню коромисла 9 і обмежує переміщення вниз ножа 12, а упор 16 забезпечує запобіганню нижньої тяги 2 від пошкоджень також ножем 12 і обмежує переміщення униз заднього розпушувального стояка 14. Таким чином, робота розпушувача характеризується постійним коливанням ножів 12 і 13 і стояка 14. Це сприяє зниженню опору грунтів розпушуванню, зменшенню часу на його розробку, усуває ймовірність заклинювання грунту між стояками 6 і 14, підвищує в цілому ефективність процесу розпушування. Крім того, поєднання в розпушувачі двох стояків і двох розклинювальних ножів сприяє зменшенню грудкуватості розробленого грунту і підвищує продуктивність іншої землерийної техніки, яка працює в комплекті з розпушувачем. Джерела інформації 1. Авторське свідоцтво СРСР № 375356, кл E02F5/32, 1972. 2. Авторське свідоцтво СРСР № 1320348, кл E02F5/32, 1987. 2 28877 Фіг. 1 Фіг. 2 3 28877 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
