Ківш драглайна

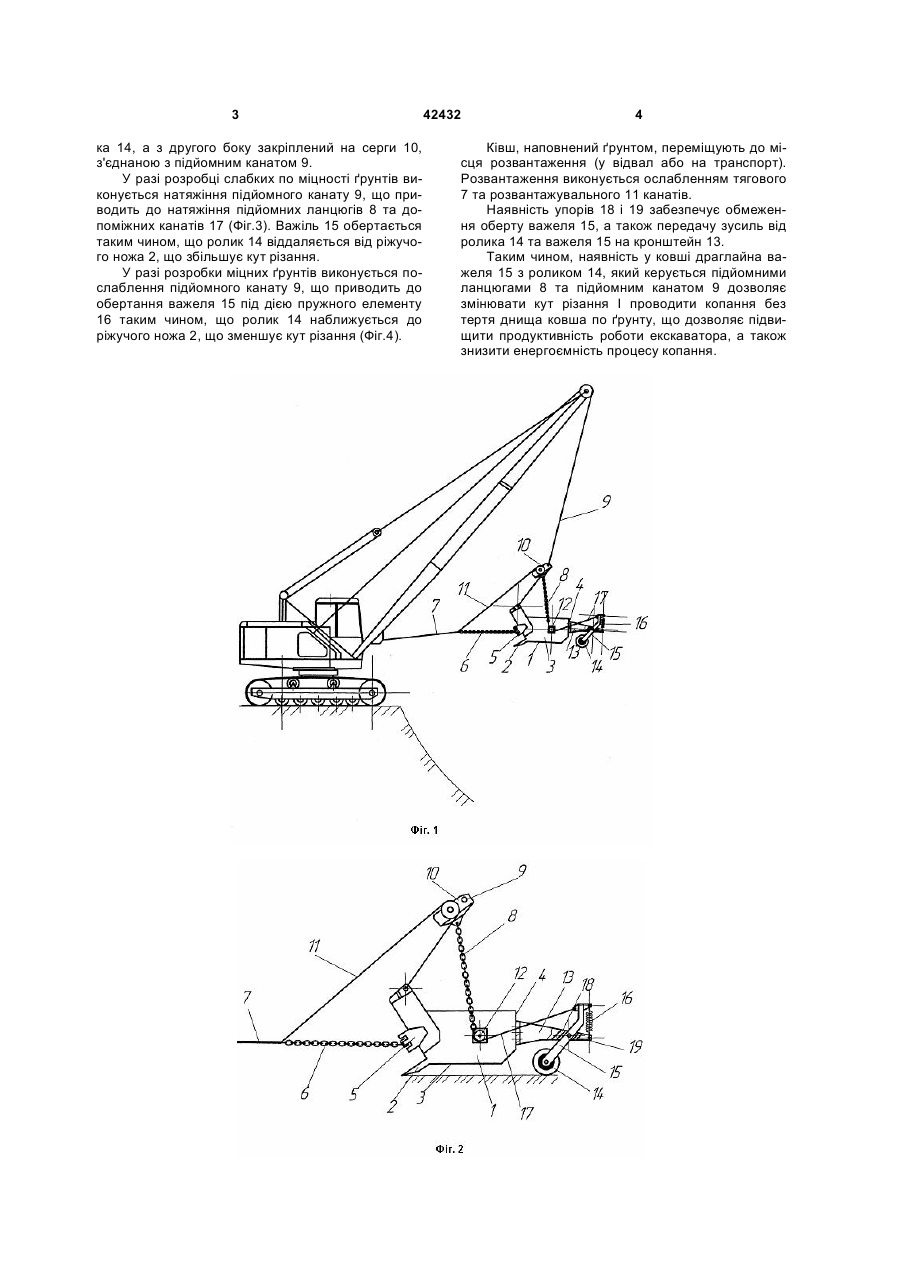

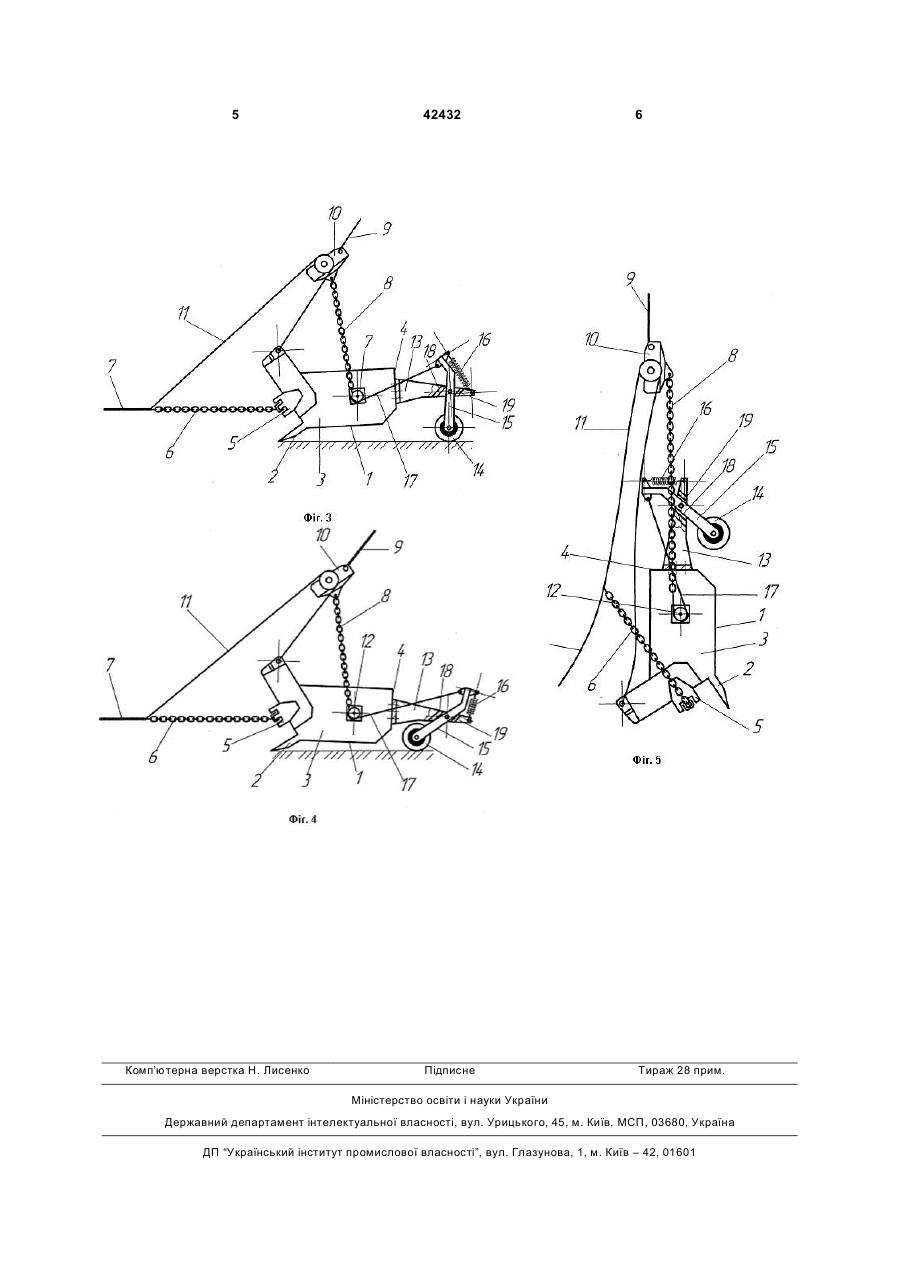

Ківш драглайна, що містить днище з ріжучим ножем, бічні та задню стінки, вушка для тягових ланцюгів, сергу з підйомними ланцюгами та кронштейн з опорним роликом, який відрізняється тим, що ролик шарнірно закріплений на кронштейні за допомогою важеля з пружним елементом, з'єднаного з підйомними ланцюгами допоміжними канатами. (19) (21) u200814412 (22) 15.12.2008 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, КРЕКНІН КИРИЛО АНДРІЙОВИЧ, ЩЕРБИНА МИХАЙЛО СЕРГІЙОВИЧ (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ 3 ка 14, а з другого боку закріплений на серги 10, з'єднаною з підйомним канатом 9. У разі розробці слабких по міцності ґрунтів виконується натяжіння підйомного канату 9, що приводить до натяжіння підйомних ланцюгів 8 та допоміжних канатів 17 (Фіг.3). Важіль 15 обертається таким чином, що ролик 14 віддаляється від ріжучого ножа 2, що збільшує кут різання. У разі розробки міцних ґрунтів виконується послаблення підйомного канату 9, що приводить до обертання важеля 15 під дією пружного елементу 16 таким чином, що ролик 14 наближується до ріжучого ножа 2, що зменшує кут різання (Фіг.4). 42432 4 Ківш, наповнений ґрунтом, переміщують до місця розвантаження (у відвал або на транспорт). Розвантаження виконується ослабленням тягового 7 та розвантажувального 11 канатів. Наявність упорів 18 і 19 забезпечує обмеження оберту важеля 15, а також передачу зусиль від ролика 14 та важеля 15 на кронштейн 13. Таким чином, наявність у ковші драглайна важеля 15 з роликом 14, який керується підйомними ланцюгами 8 та підйомним канатом 9 дозволяє змінювати кут різання І проводити копання без тертя днища ковша по ґрунту, що дозволяє підвищити продуктивність роботи екскаватора, а також знизити енергоємність процесу копання. 5 Комп’ютерна верстка Н. Лиcенко 42432 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
