Ківш екскаватора драглайна

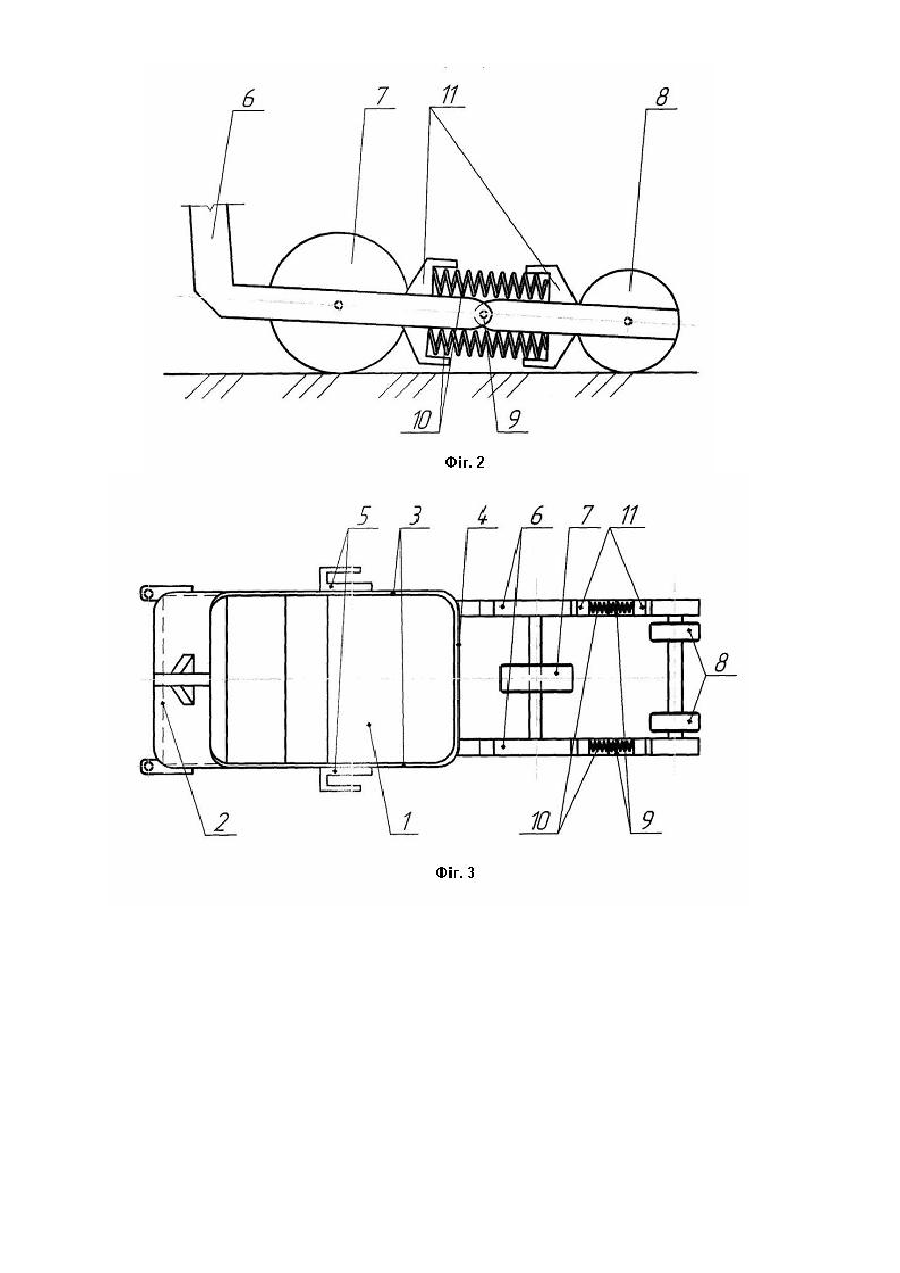

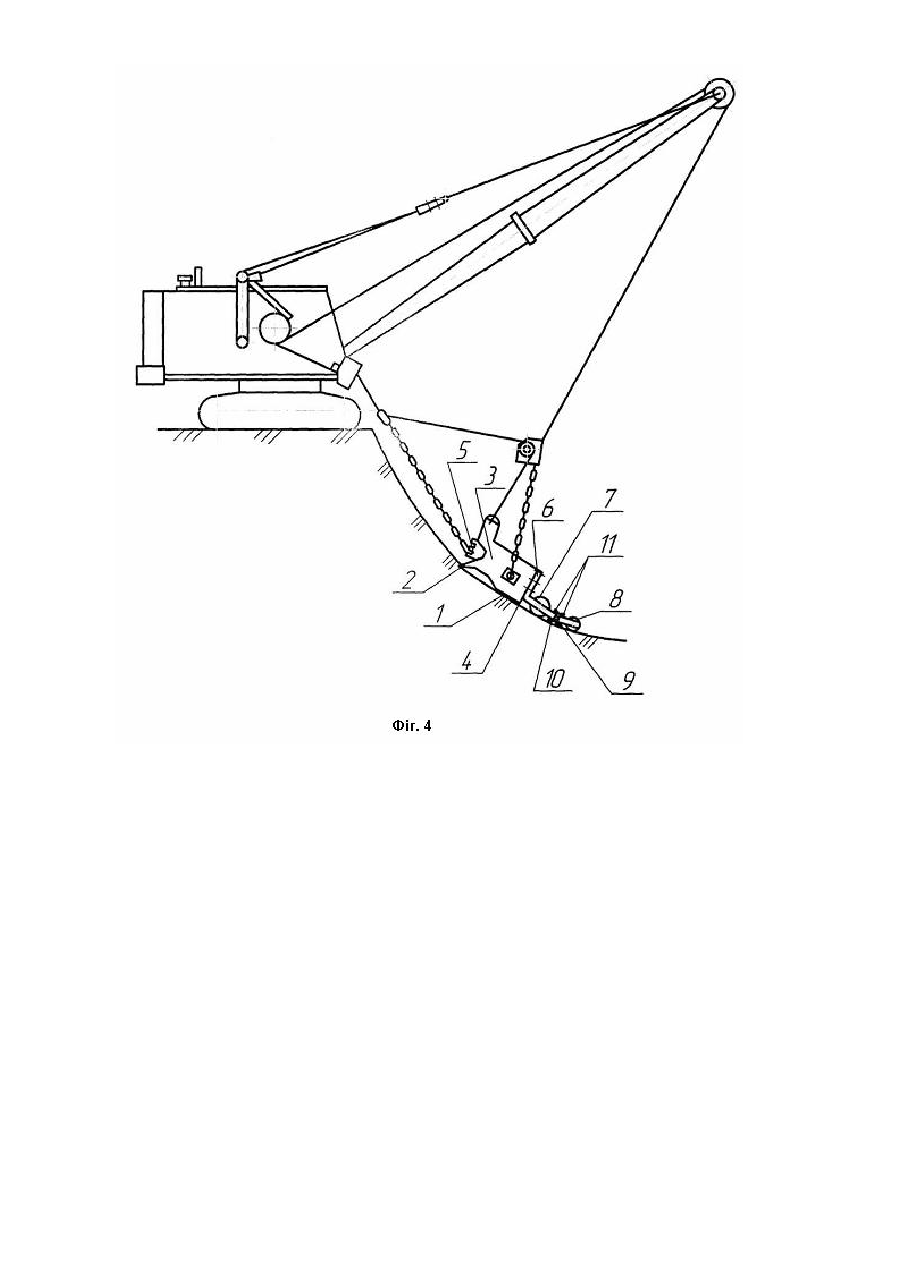

Корисна модель стосується землерийних машин, зокрема екскаваторів з робочим обладнанням драглайн. Існує ківш екскаватора драглайна, до складу якого входить днище з ріжучим ножем, бічні та задня стінки і вушка для тягових ланцюгів [1]. Недоліком відомої конструкції є значний опір переміщенню ковша екскаватора драглайна під час копання внаслідок тертя днища о ґрунт. Найближчим технічним рішенням є ківш екскаватора драглайна, що містить днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів. До задньої стінки ковша кріпиться кронштейн, на якому нижче рівня днища ковша шарнірно встановлений опорний ролик [2]. Суттєвим недоліком відомої конструкції ковша екскаватора драглайна є те, що ролик постійно розміщується на одному рівні, і це не дозволяє регулювати зміну кута різання ножем ковша. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання ковша драглайна. Основою корисної моделі є задача вдосконалення ковша екскаватора драглайна, в якому наявність нових конструктивних елементів забезпечує зменшення сили тертя днища ковша об ґрунт та підвищення стійкості ковша драглайна, що дозволяє проводити більш ефективну розробку ґрунту. Означена задача вирішується тим, що ківш екскаватора драглайна, який містить днище з ріжучим ножем, бічні та задню стінки, кронштейн з опорним роликом та вушками для тягових ланцюгів, відповідно до корисної моделі, обладнаний додатковим кронштейном з опорними роликами, при цьому обидва кронштейни складаються з двох частин, з'єднаних між собою за допомогою шарнірів та пружних елементів. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений ківш екскаватора драглайна, вид збоку; на Фіг.2 - кронштейни з опорними роликами; на Фіг.3 - ківш екскаватора драглайна, вид зверху; на Фіг.4 екскаватор з робочим обладнанням драглайн при копанні ґрунту. Ківш екскаватора драглайна містить днище 1 з ріжучим ножем 2, бічні 3 та задню 4 стінки, вушка 5 для тягових ланцюгів. На зовнішній поверхні задньої стінки 4 закріплено два кронштейни 6 з центральним опорним роликом 7 та бічними опорними роликами 8. Кожний із кронштейнів 6 складаються з двох частин, з'єднаних між собою за допомогою шарнірів 9 і пружних елементів 10 з обмежувачами 11. Робота ковша здійснюється таким чином. При переміщенні ковша по ґрунту ріжучий ніж 2 зрізає стружку ґрунту. Центральний опорний ролик 7 та бокові ролики 8 копіюють профіль забою, що розробляється. При цьому ролики ковзають по поверхні ґрунту, тим самим виключають тертя днища 1 об грант, що знижує енерговитрати процесу копання ґрунту. Таким чином, наявність в конструкції ковша драглайна кронштейнів 6 з опорними роликами 7 та 8 дозволяє знизити силу тертя на переміщення ковша, а шарнірне з'єднання кронштейнів з наявністю пружних елементів 10 копіювати профіль забою, що розроблюється. Джерела інформації: 1. Л.А. Хмара, Н.П. Колесник, В.П. Станевский. Модернизация и повышение производительности строительных машин. - К.: Будівельник, 1992. - С.82, рис. 24. (аналог). 2. Деклараційний патент №38545, Бюл. №4, 2001. (Прототип).
