Схема обв’язки циркуляційної системи при бурінні з промиванням свердловини піною

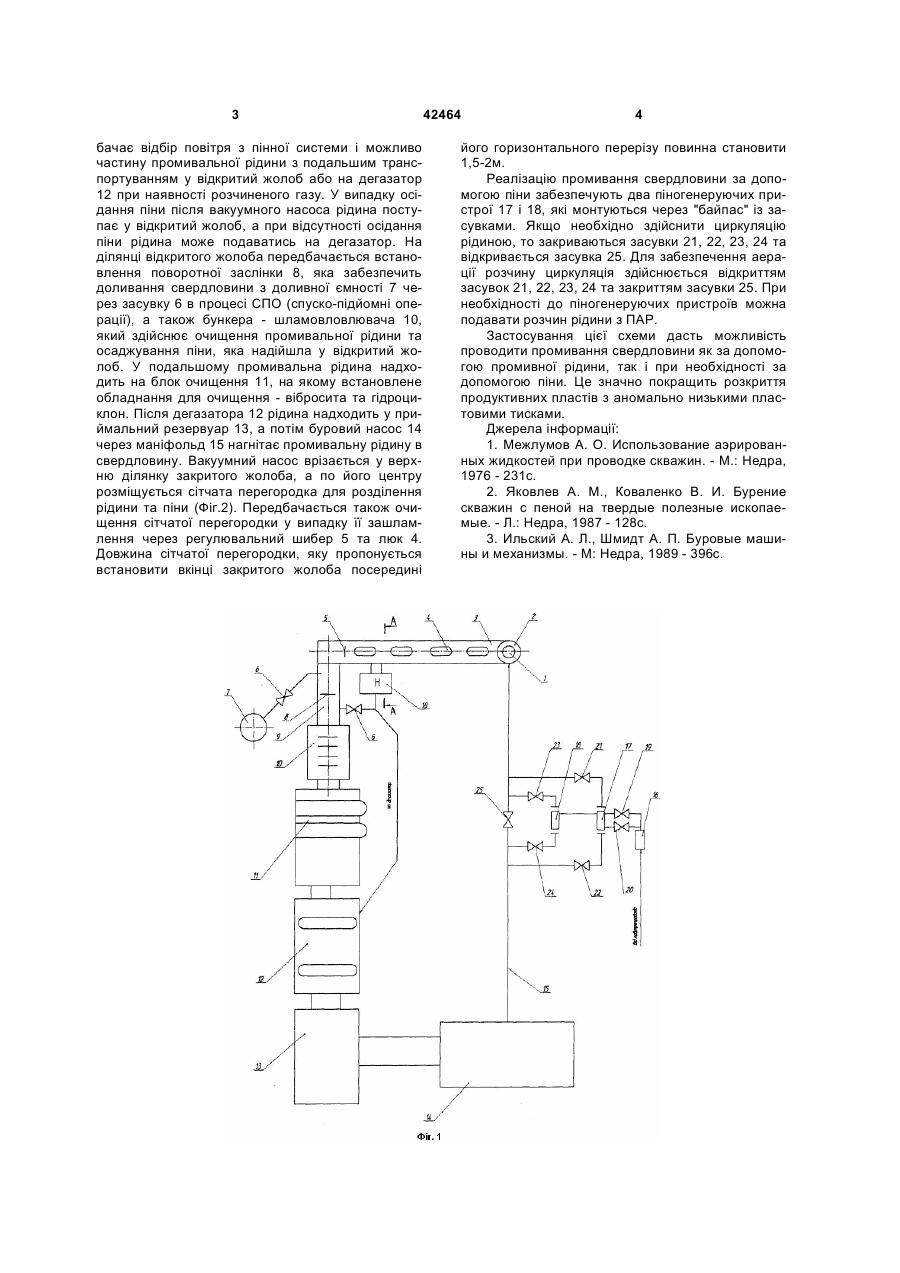

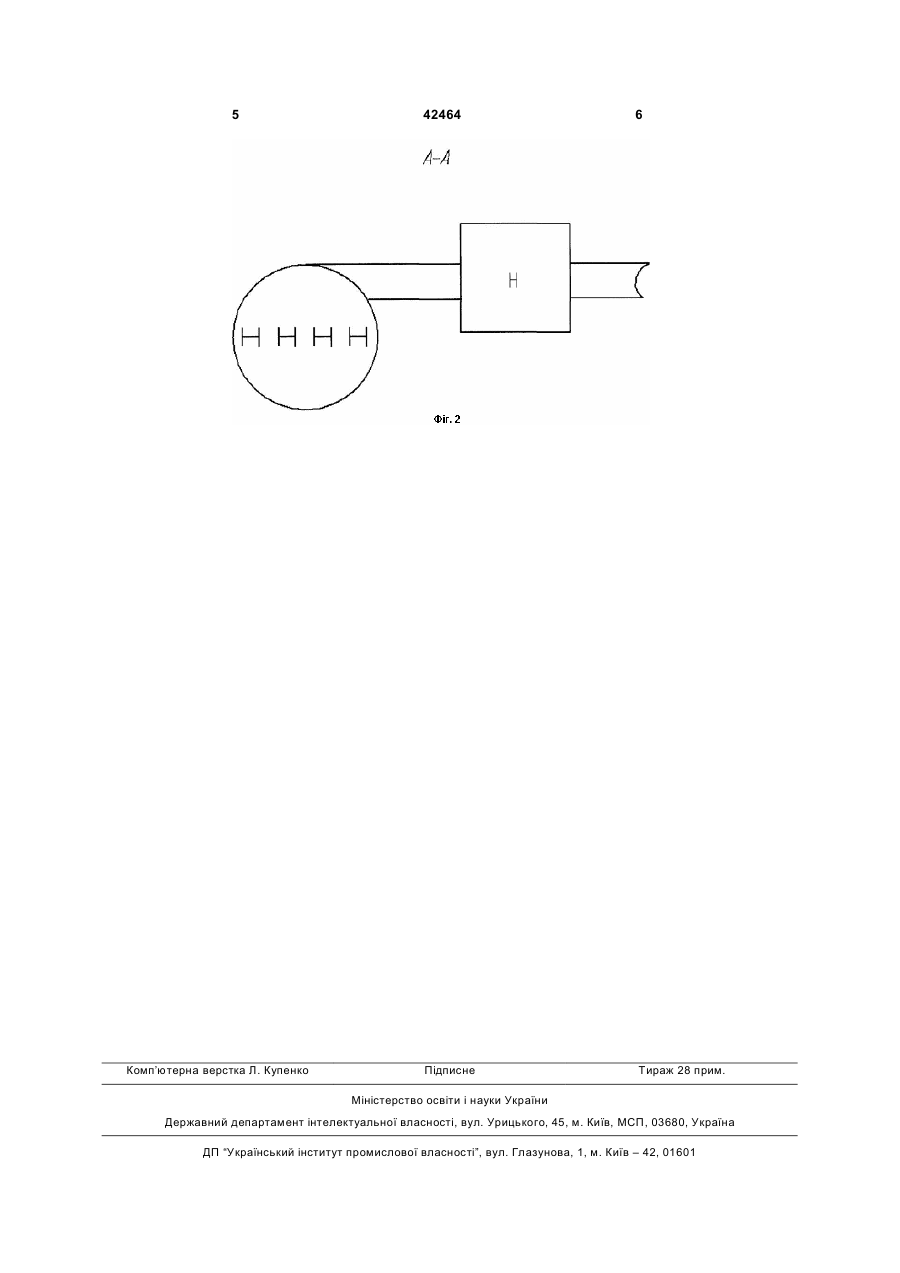

Схема обв'язки циркуляційної системи при бурінні з промиванням свердловини піною, яка 3 бачає відбір повітря з пінної системи і можливо частину промивальної рідини з подальшим транспортуванням у відкритий жолоб або на дегазатор 12 при наявності розчиненого газу. У випадку осідання піни після вакуумного насоса рідина поступає у відкритий жолоб, а при відсутності осідання піни рідина може подаватись на дегазатор. На ділянці відкритого жолоба передбачається встановлення поворотної заслінки 8, яка забезпечить доливання свердловини з доливної ємності 7 через засувку 6 в процесі СПО (спуско-підйомні операції), а також бункера - шламовловлювача 10, який здійснює очищення промивальної рідини та осаджування піни, яка надійшла у відкритий жолоб. У подальшому промивальна рідина надходить на блок очищення 11, на якому встановлене обладнання для очищення - вібросита та гідроциклон. Після дегазатора 12 рідина надходить у приймальний резервуар 13, а потім буровий насос 14 через маніфольд 15 нагнітає промивальну рідину в свердловину. Вакуумний насос врізається у верхню ділянку закритого жолоба, а по його центру розміщується сітчата перегородка для розділення рідини та піни (Фіг.2). Передбачається також очищення сітчатої перегородки у випадку її зашламлення через регулювальний шибер 5 та люк 4. Довжина сітчатої перегородки, яку пропонується встановити вкінці закритого жолоба посередині 42464 4 його горизонтального перерізу повинна становити 1,5-2м. Реалізацію промивання свердловини за допомогою піни забезпечують два піногенеруючих пристрої 17 і 18, які монтуються через "байпас" із засувками. Якщо необхідно здійснити циркуляцію рідиною, то закриваються засувки 21, 22, 23, 24 та відкривається засувка 25. Для забезпечення аерації розчину циркуляція здійснюється відкриттям засувок 21, 22, 23, 24 та закриттям засувки 25. При необхідності до піногенеруючих пристроїв можна подавати розчин рідини з ПАР. Застосування цієї схеми дасть можливість проводити промивання свердловини як за допомогою промивної рідини, так і при необхідності за допомогою піни. Це значно покращить розкриття продуктивних пластів з аномально низькими пластовими тисками. Джерела інформації: 1. Межлумов А. О. Использование аэрированных жидкостей при проводке скважин. - М.: Недра, 1976 - 231с. 2. Яковлев A. M., Коваленко В. И. Бурение скважин с пеной на твердые полезные ископаемые. - Л.: Недра, 1987 - 128с. 3. Ильский А. Л., Шмидт А. П. Буровые машины и механизмы. - М: Недра, 1989 - 396с. 5 Комп’ютерна верстка Л. Купенко 42464 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
