Пристрій для відхилення стовбура свердловини при роторному бурінні

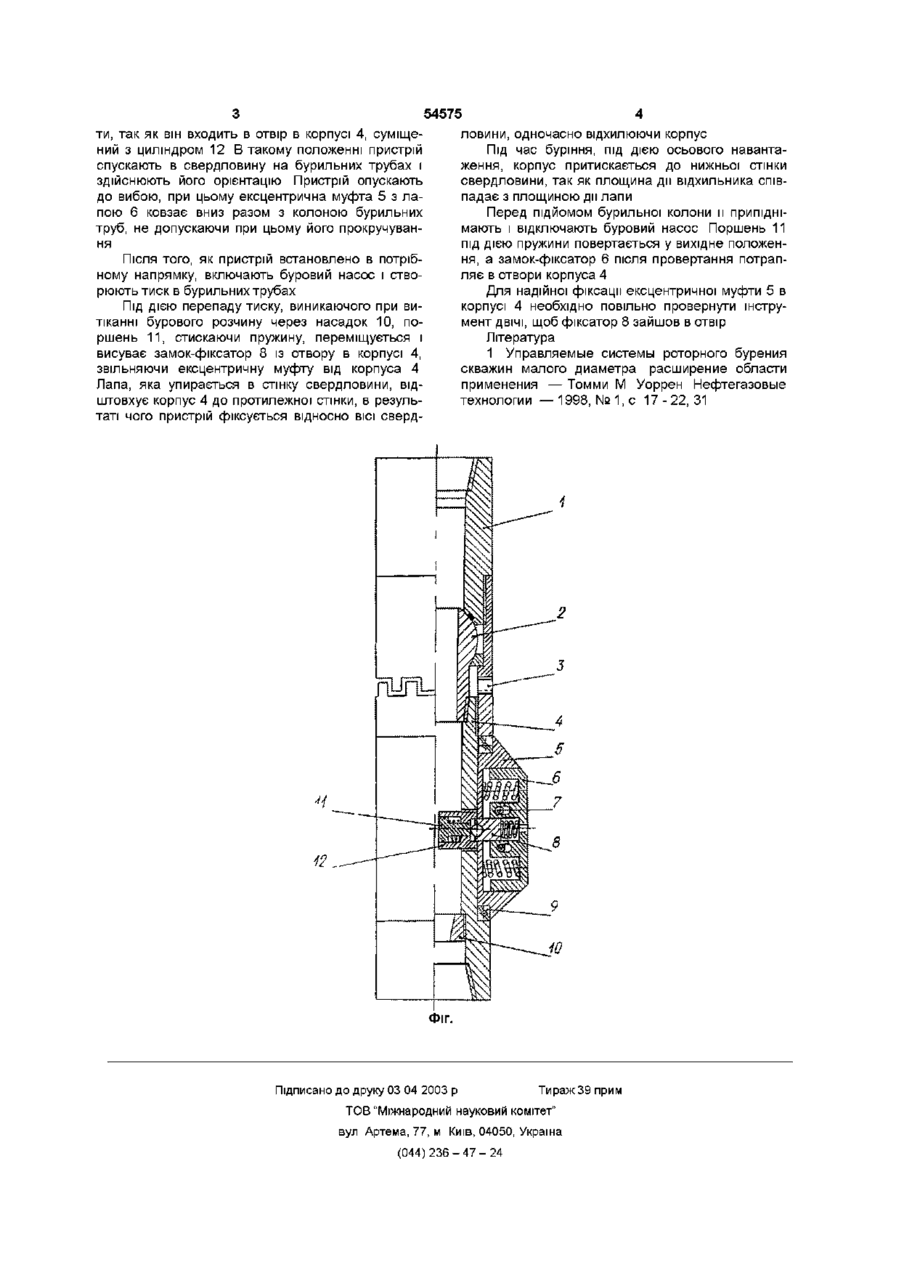

Пристрій для відхилення стовбура свердловини при роторному бурінні, що складається з корпуса з патрубком, в якому розміщена кульова шарнірна опора з промивним каналом, кулачкової муфти, з'єднаної з ексцентричною муфтою, що розміщена на корпусі, на бічній поверхні муфти розташована висувна лапа з керованим нею механізмом, який відрізняється тим, що висувна лапа обладнана під пружиненим замкомфіксатором, який контактує з поршнем, розміщеним в циліндрі, який вмонтовано у внутрішній канал корпуса, з можливістю фіксації ексцентричної муфти відносно корпуса і орієнтації бурильного інструмента свердловини вимагає установки ущільнюючих елементів, що створює додаткові зусилля на тертя, сприяючи тим самим прослизанню ексцентричного рукава і зниженню точності орієнтації за азимутом З основу винаходу поставлено задачу удосконалення відомого пристрою [1] з метою підвищення його надійності і точності орієнтації, в зв'язку з чим висувна лапа обладнана підпружиненим замком-фіксатором, який контактує з поршнем, розміщеним в циліндрі, а сам циліндр вмонтовано у внутрішньому каналі корпуса з можливістю фіксації ексцентричної муфти з корпусом, орієнтації і повороту бурильного інструмента як вліво, так і вправо, з промивкою і без промивки свердловини Запропонований пристрій (див фіг) має патрубок 1 з розміщеною у ньому шарнірною опорою 2, гнучке з'єднання з допомогою кулачкової муфти 3, що взаємодіє з корпусом 4, який несе на собі ексцентричну муфту 5 з розміщеною в ній лапою 6 з двома пружинами і обмежувачами виходу лапи 7 В лапі 6 встановлено підпружинений замокфіксатор 8, який упирається кулькою в підпружинений поршень 11 циліндра 12, вгвинченого в бічну стінку корпуса Ексцентрична муфта 5 посаджена на підшипник 9 В нижній частині корпуса 4 розміщена насадка 10 Пристрій працює таким чином При спуску лапа 6 знаходиться у висунутому положенні, а замокфіксатор 8 фіксує положення ексцентричної муф О ю ю ю 54575 ти, так як він входить в отвір в корпусі 4, суміщений з циліндром 12 В такому положенні пристрій спускають в свердловину на бурильних трубах і здійснюють його орієнтацію Пристрій опускають до вибою, при цьому ексцентрична муфта 5 з лапою 6 ковзає вниз разом з колоною бурильних труб, не допускаючи при цьому його прокручування ловини, одночасно відхилюючи корпус Під час буріння, під дією осьового навантаження, корпус притискається до нижньої стінки свердловини, так як площина дії відхильника співпадає з площиною дії лапи Перед підйомом бурильної колони и припіднімають і відключають буровий насос Поршень 11 під дією пружини повертається у вихідне положення, а замок-фіксатор 6 після провертання потрапляє в отвори корпуса 4 Для надійної фіксації ексцентричної муфти 5 в корпусі 4 необхідно повільно провернути інструмент ДВІЧІ, щоб фіксатор 8 зайшов в отвір Література 1 Управляемые системы роторного бурения скважин малого диаметра расширение области применения — Томми М Уоррен Нефтегазовые технологии — 1998, № 1, с 17 - 22, 31 Після ТОГО, ЯК пристрій встановлено в потрібному напрямку, включають буровий насос і створюють тиск в бурильних трубах Під ДІЄЮ перепаду тиску, виникаючого при витіканні бурового розчину через насадок 10, поршень 11, стискаючи пружину, переміщується і висуває замок-фіксатор 8 із отвору в корпусі 4, звільняючи ексцентричну муфту від корпуса 4 Лапа, яка упирається в стінку свердловини, відштовхує корпус 4 до протилежної стінки, в результаті чого пристрій фіксується відносно ВІСІ сверд Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
