Мультичастотна система керування однотактного електромагнітного віброзбудника

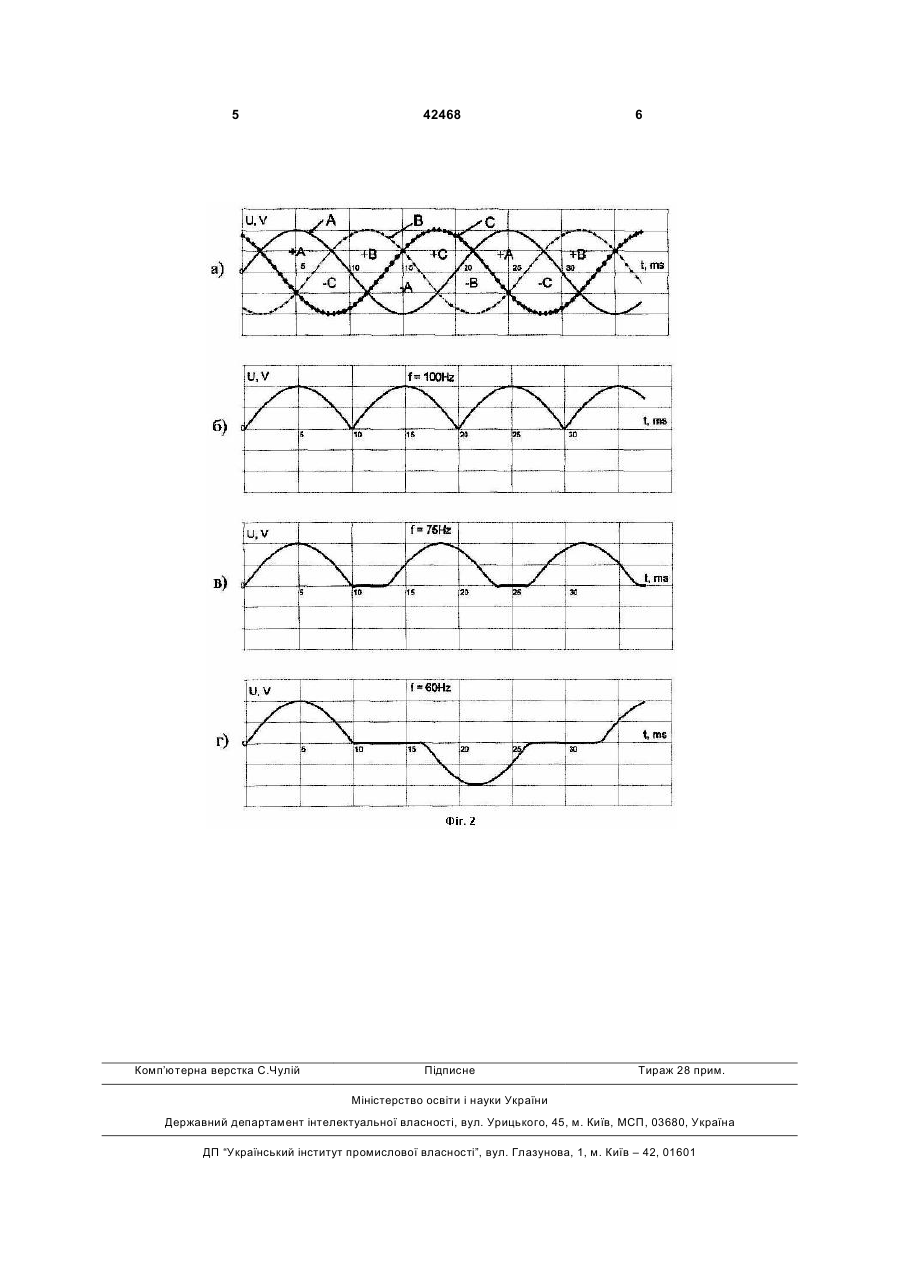

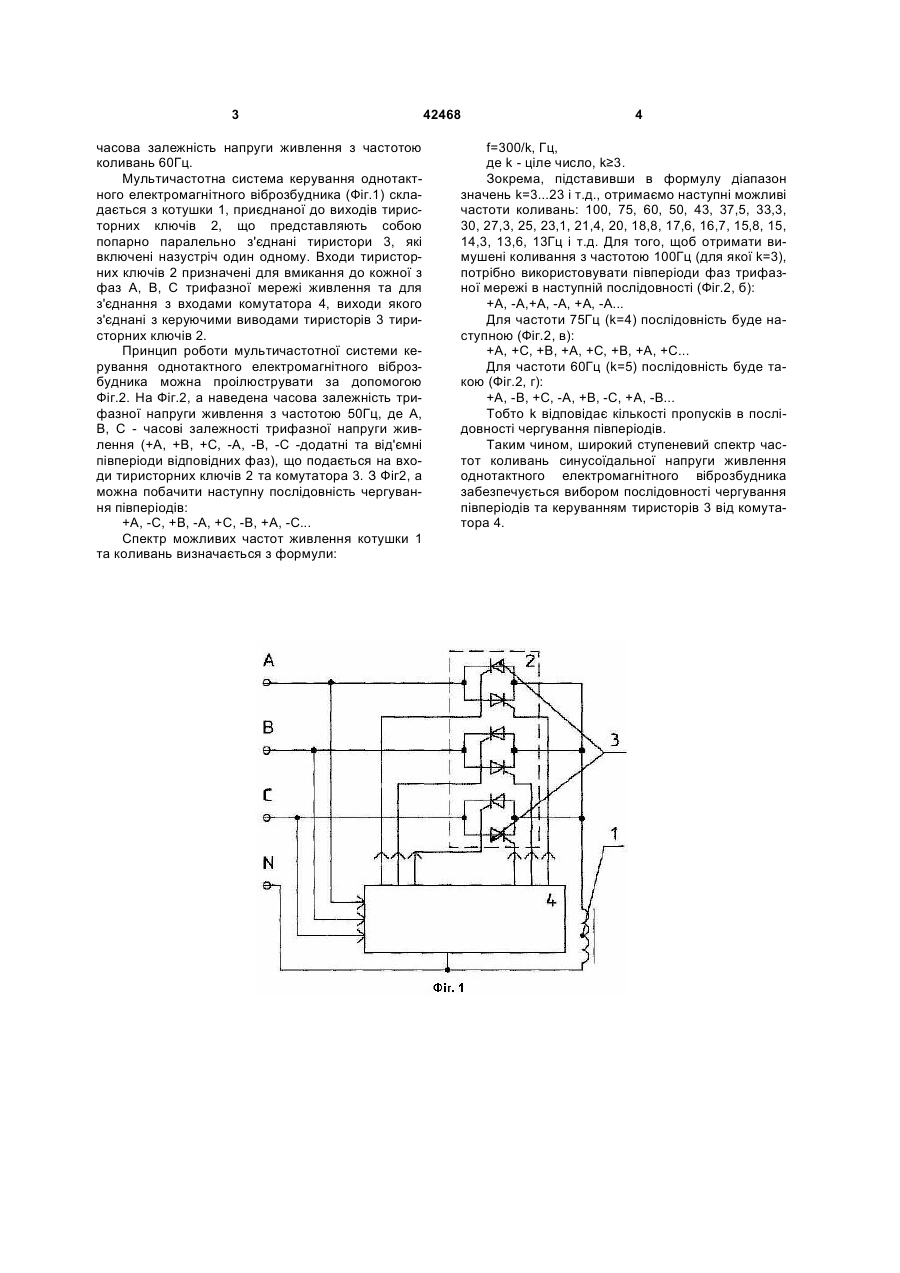

Мультичастотна система керування однотактного електромагнітного віброзбудника, що містить котушку, яка з'єднана з виходами тиристорних ключів, входи яких призначені для вмикання до кожної з фаз трифазної мережі живлення, яка відрізняється тим, що додатково містить комутатор, входи якого з'єднані з входами тиристорних ключів, а виходи - з тиристорами ключів. (19) (21) u200900132 (22) 08.01.2009 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) ГАВРИЛЬЧЕНКО ОЛЕКСАНДР ВІТАЛІЙОВИЧ, МЕЛЬНИЧУК ІГОР МИХАЙЛОВИЧ, ТАЯНОВ СЕРГІЙ АНАТОЛІЙОВИЧ, ГУРСЬКИЙ ВОЛОДИМИР МИКОЛАЙОВИЧ, ШЕНБОР ВЛАДИСЛАВ СТАНІСЛАВОВИЧ 3 часова залежність напруги живлення з частотою коливань 60Гц. Мультичастотна система керування однотактного електромагнітного віброзбудника (Фіг.1) складається з котушки 1, приєднаної до виходів тиристорних ключів 2, що представляють собою попарно паралельно з'єднані тиристори 3, які включені назустріч один одному. Входи тиристорних ключів 2 призначені для вмикання до кожної з фаз А, В, С трифазної мережі живлення та для з'єднання з входами комутатора 4, виходи якого з'єднані з керуючими виводами тиристорів 3 тиристорних ключів 2. Принцип роботи мультичастотної системи керування однотактного електромагнітного віброзбудника можна проілюструвати за допомогою Фіг.2. На Фіг.2, а наведена часова залежність трифазної напруги живлення з частотою 50Гц, де А, В, С - часові залежності трифазної напруги живлення (+А, +В, +С, -А, -В, -С -додатні та від'ємні півперіоди відповідних фаз), що подається на входи тиристорних ключів 2 та комутатора 3. З Фіг2, а можна побачити наступну послідовність чергування півперіодів: +А, -С, +В, -А, +С, -В, +А, -С... Спектр можливих частот живлення котушки 1 та коливань визначається з формули: 42468 4 f=300/k, Гц, де k - ціле число, k≥3. Зокрема, підставивши в формулу діапазон значень k=3...23 і т.д., отримаємо наступні можливі частоти коливань: 100, 75, 60, 50, 43, 37,5, 33,3, 30, 27,3, 25, 23,1, 21,4, 20, 18,8, 17,6, 16,7, 15,8, 15, 14,3, 13,6, 13Гц і т.д. Для того, щоб отримати вимушені коливання з частотою 100Гц (для якої k=3), потрібно використовувати півперіоди фаз трифазної мережі в наступній послідовності (Фіг.2, б): +A, -A,+A, -A, +A, -A... Для частоти 75Гц (k=4) послідовність буде наступною (Фіг.2, в): +А, +С, +В, +А, +С, +В, +А, +С... Для частоти 60Гц (k=5) послідовність буде такою (Фіг.2, г): +А, -В, +С, -А, +В, -С, +А, -В... Тобто k відповідає кількості пропусків в послідовності чергування півперіодів. Таким чином, широкий ступеневий спектр частот коливань синусоїдальної напруги живлення однотактного електромагнітного віброзбудника забезпечується вибором послідовності чергування півперіодів та керуванням тиристорів 3 від комутатора 4. 5 Комп’ютерна верстка C.Чулій 42468 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
