Привід вібраційних машин

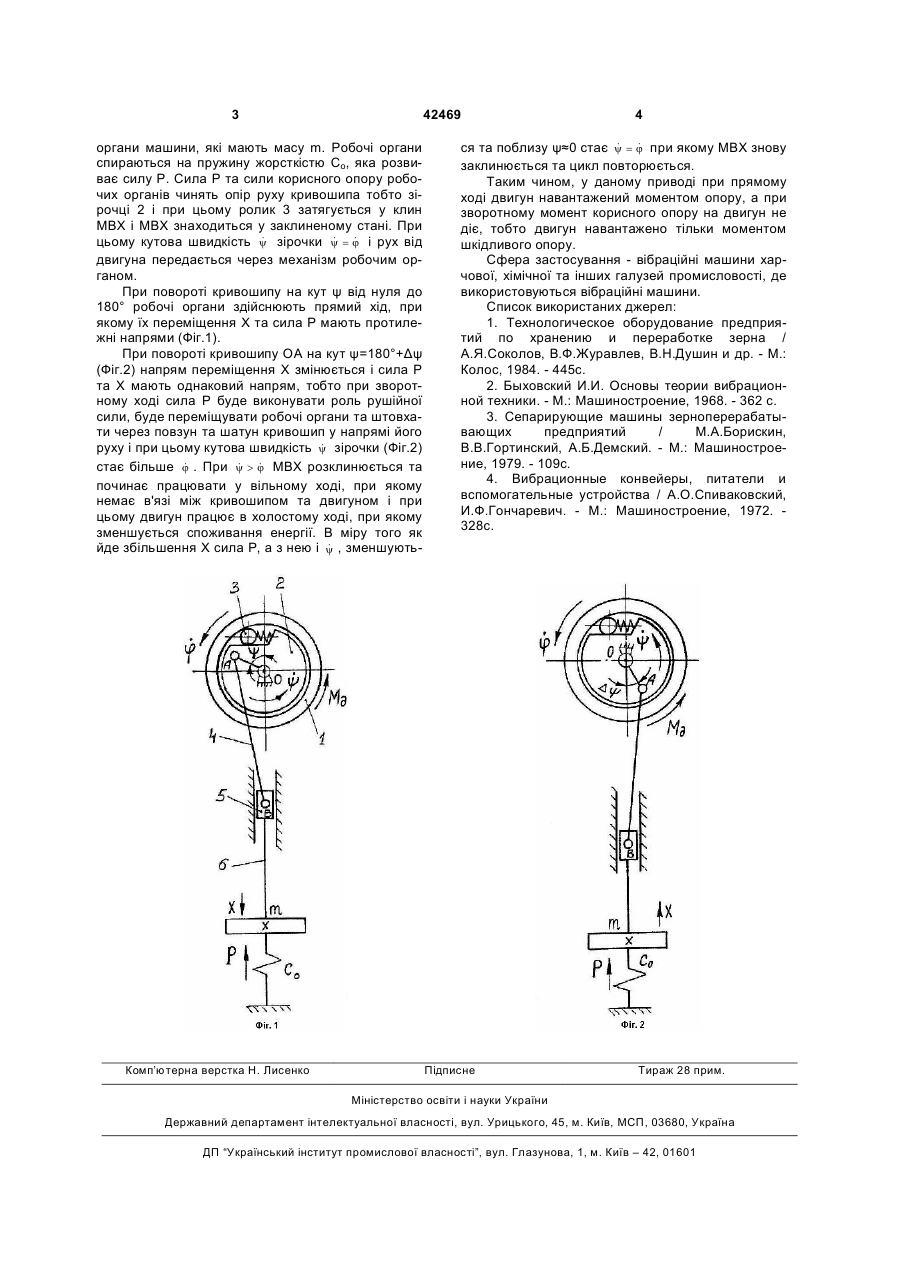

Привід вібраційних машин, що містить електродвигун та кривошипно-шатунний механізм, який відрізняється тим, що двигун жорстко зв'язаний з однією ланкою механізму вільного ходу, а кривошип жорстко зв'язаний з другою ланкою механізму вільного ходу. (19) (21) u200900134 (22) 08.01.2009 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) АРХАНГЕЛЬСЬКИЙ ГЕОРГІЙ ВОЛОДИМИРОВИЧ, АРХАНГЕЛЬСЬКИЙ АНДРІЙ ГЕОРГІЙОВИЧ 3 42469 органи машини, які мають масу m. Робочі органи спираються на пружину жорсткістю Со, яка розвиває силу Р. Сила Р та сили корисного опору робочих органів чинять опір руху кривошипа тобто зірочці 2 і при цьому ролик 3 затягується у клин МВХ і МВХ знаходиться у заклиненому стані. При & & & цьому кутова швидкість y зірочки y = j і рух від двигуна передається через механізм робочим органом. При повороті кривошипу на кут ψ від нуля до 180° робочі органи здійснюють прямий хід, при якому їх переміщення X та сила Р мають протилежні напрями (Фіг.1). При повороті кривошипу ОА на кут ψ=180°+Δψ (Фіг.2) напрям переміщення X змінюється і сила Р та X мають однаковий напрям, тобто при зворотному ході сила Р буде виконувати роль рушійної сили, буде переміщувати робочі органи та штовхати через повзун та шатун кривошип у напрямі його & руху і при цьому кутова швидкість y зірочки (Фіг.2) & & & стає більше j . При y > j МВХ розклинюється та починає працювати у вільному ході, при якому немає в'язі між кривошипом та двигуном і при цьому двигун працює в холостому ході, при якому зменшується споживання енергії. В міру того як & йде збільшення X сила Р, а з нею і y , зменшують Комп’ютерна верстка Н. Лиcенко 4 & & ся та поблизу ψ≈0 стає y = j при якому МВХ знову заклинюється та цикл повторюється. Таким чином, у даному приводі при прямому ході двигун навантажений моментом опору, а при зворотному момент корисного опору на двигун не діє, тобто двигун навантажено тільки моментом шкідливого опору. Сфера застосування - вібраційні машини харчової, хімічної та інших галузей промисловості, де використовуються вібраційні машини. Список використаних джерел: 1. Технологическое оборудование предприятий по хранению и переработке зерна / А.Я.Соколов, В.Ф.Журавлев, В.Н.Душин и др. - М.: Колос, 1984. - 445с. 2. Быховский И.И. Основы теории вибрационной техники. - М.: Машиностроение, 1968. - 362 с. 3. Сепарирующие машины зерноперерабатывающих предприятий / М.А.Борискин, В.В.Гортинский, А.Б.Демский. - М.: Машиностроение, 1979. - 109с. 4. Вибрационные конвейеры, питатели и вспомогательные устройства / А.О.Спиваковский, И.Ф.Гончаревич. - М.: Машиностроение, 1972. 328с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
