Пристрій для одержання водню, кисню, електроенергії

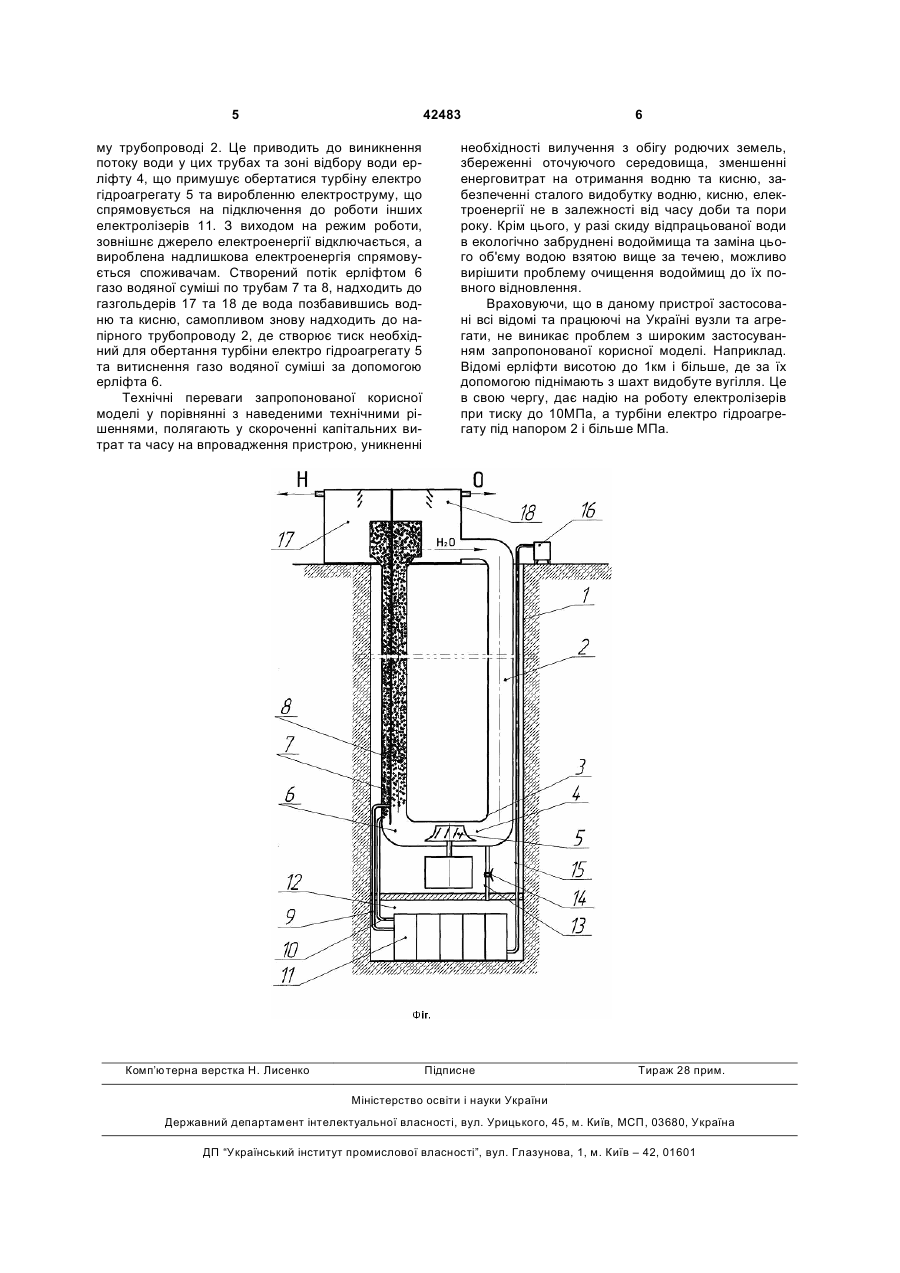

Пристрій для одержання водню, кисню та електроенергії, розміщений у стволі шахти або на плавучій платформі у відкритому морі, з вертикально встановленим напірним водопроводом, який у нижній частині має згин та встановлену турбіну електрогідроагрегату, який відрізняється тим, що турбіна електрогідроагрегату знаходиться в зоні 3 стрій також не створює умов для використання потенційної енергії вроблених газів. Будівництво атомних та гідроелектростанцій, можливе тільки на березі річок з великим дебітом води та як правило, далеко від основних споживачів, що в свою чергу призводить до відведення земель та значних витрат на будівництво та обслуговування потужних ліній електропостачання, що в цілому, робить його складним, громіздким, малоефективним, потребує великих капітальних витрат на впровадження та значних енерговитрат на отримання водню та кисню. В основу корисної моделі поставлено завдання створення пристрою для одержання водню, кисню, електроенергії локального типу, спрощеної та компактної конструкції, працюючої на оборотній воді, відновлення запасів якої не потребує витрат електроенергії, що розширює область застосування, а розклад води на водень та кисень, проводиться без застосування нагнітаючих насосів при тиску значно перевищуючим відомі, а це в свою чергу, підвищує потужність електро гідроагрегату та значно знижує енерговитрати на розклад води на водень та кисень. Поставлене завдання вирішується тим, що у пристрої для одержання водню, кисню та електроенергії, розміщеним у стволі шахти або на плавучій платформі у відкритому морі, з вертикально встановленим напірним водопроводом який у нижній частині має згин та встановлену турбіну електро гідроагрегату, згідно корисної моделі, турбіна електро гідроагрегату знаходиться в зоні забору води ерліфту, який вище розділено на дві труби для водню та кисню що мають відповідні з'єднання з вихідними патрубками електролізеру, який в свою чергу, розташовано у герметичній камері з'єднаною трубою оснащеною засувкою з напірним трубопроводом, та має живильний трубопровід з'єднаний з агрегатом підготовки живильної води, встановленим у верхній частині пристрою, в якій розташовано газгольдери для прийому водню та кисню з ерліфта, а нижня частина яких, сполучається з вхідним отвором напірного трубопроводу. Згідно корисної моделі, зміна пристрою для одержання водню, кисню, електроенергії за рахунок розміщення турбіни гідроагрегату у зоні забору води ерліфту, з'єднаного відповідними патрубками з електролізером, забезпечує роздільне надходження водню та кисню до двох труб ерліфту де утворюється газо водяна суміш, питома вага якої, значно нижче води у зоні відбору води ерліфту, що в свою чергу, призводить до виникнення потужного потоку води обертаючого турбіну електро гідроагрегату. Крім цього, утворення потужного потоку води у зоні відбору води за рахунок висоти ерліфту, обмеженою тільки доцільністю та уникнення необхідності застосування нагнітаючого насосу, підвищує потужність електро гідроагрегату та знижує енерговитрати на розклад води на водень та кисень. Зміна пристрою за рахунок того, що електролізер знаходиться під однаковим тиском у внутрішній своїй порожнині та зі сторони своєї зовнішньої поверхні, відповідно за рахунок стовпа рідини у живильному трубопроводі та під тиском у герме 42483 4 тичній камері за рахунок з'єднання її з напірним трубопроводом, забезпечує можливість виготовлення його стінок з тонкого матеріалу, відповідного зниження маси та габаритів та можливість роботи при тиску значно перевищуючим 4МПа, що в свою чергу, відповідно знизить енерговитрати на розклад води на водень та кисень. Зміна пристрою за рахунок застосування ерліфту, забезпечує оборотне використання води, що не потребує її великих запасів, забезпечує можливість повсюдного локального розташування, не в залежності від наявності водоймищ та перепадів висот, що в свою чергу, не потребує витрат на прокладання та обслуговування ліній електропостачання. Таким чином, наведена корисна модель локального типу, спрощеної та компактної конструкції, працює на оборотній воді, відновлення запасів якої не потребує витрат електроенергії, що розширює область застосування, а розклад води на водень та кисень проводиться без застосування нагнітаючих насосів при тиску значно перевищуючим відомі, а це в свою чергу, підвищує потужність електро гідроагрегату та значно знижує енерговитрати на розклад води на водень та кисень. Технічна сутність імовірної корисної моделі пояснюється кресленням Фіг., на якому зображено загальний вид у розрізі пристрою для одержання водню, кисню, електроенергії. Пристрій для одержання водню, кисню, електроенергії розміщений у стволі шахти 1, або відкритому морі на плавучій платформі (на креслені не показано) включає вертикально встановлений напірний трубопровід 2, який у нижній частині має згин 3 та зону відбору води ерліфту 4 з встановленою в ній турбіною електро гідроагрегату 5, після якого, сам ерліфт 6, вище розділено на дві труби, для водню 7 та кисню 8, які мають відповідні патрубки 9 та 10, з'єднані з електролізером 11, розташованим у герметичній камері 12 з'єднаною трубою 13 та оснащеною засувкою 14 з напірним трубопроводом 2, та має живильний трубопровід 15, з'єднаний з агрегатом підготовки живильної води 16, встановлений у верхній частині пристрою, в якій розташовано газгольдери для прийому водню 17 та кисню 18 з ерліфта 6, а нижня частина яких, сполучається з вхідним отвором напірного трубопроводу 2. Пристрій працює наступним чином. Перед запуском пристрою, при відкритій засувці 14, одночасно заповнюють водою напірний трубопровід 2 та з агрегату живильної води 16 живильний трубопровід 15 та внутрішню порожнину електролізерів 11. Після чого, від зовнішнього джерела електроенергії, подають напругу на один з електролізерів 11. За рахунок того, що розширення води що нагрівається веде до утворення надмірного тиску з подальшим розкладом води на водень та кисень, та завдяки тому, що вихід патрубків 9 та 10 знаходяться вище ніж вхід живильного трубопроводу 15, водень та кисень починає надходити до труб ерліфту, для водню 7, кисню 8 та поступово піднімаючись до верху утворює газо водяну суміш, що в свою чергу, знижує питому вагу відносно питомої ваги стовпа води у напірно 5 42483 му трубопроводі 2. Це приводить до виникнення потоку води у цих трубах та зоні відбору води ерліфту 4, що примушує обертатися турбіну електро гідроагрегату 5 та виробленню електроструму, що спрямовується на підключення до роботи інших електролізерів 11. З виходом на режим роботи, зовнішнє джерело електроенергії відключається, а вироблена надлишкова електроенергія спрямовується споживачам. Створений потік ерліфтом 6 газо водяної суміші по трубам 7 та 8, надходить до газгольдерів 17 та 18 де вода позбавившись водню та кисню, самопливом знову надходить до напірного трубопроводу 2, де створює тиск необхідний для обертання турбіни електро гідроагрегату 5 та витиснення газо водяної суміші за допомогою ерліфта 6. Технічні переваги запропонованої корисної моделі у порівнянні з наведеними технічними рішеннями, полягають у скороченні капітальних витрат та часу на впровадження пристрою, уникненні Комп’ютерна верстка Н. Лиcенко 6 необхідності вилучення з обігу родючих земель, збереженні оточуючого середовища, зменшенні енерговитрат на отримання водню та кисню, забезпеченні сталого видобутку водню, кисню, електроенергії не в залежності від часу доби та пори року. Крім цього, у разі скиду відпрацьованої води в екологічно забруднені водоймища та заміна цього об'єму водою взятою вище за течею, можливо вирішити проблему очищення водоймищ до їх повного відновлення. Враховуючи, що в даному пристрої застосовані всі відомі та працюючі на Україні вузли та агрегати, не виникає проблем з широким застосуванням запропонованої корисної моделі. Наприклад. Відомі ерліфти висотою до 1км і більше, де за їх допомогою піднімають з шахт видобуте вугілля. Це в свою чергу, дає надію на роботу електролізерів при тиску до 10МПа, а турбіни електро гідроагрегату під напором 2 і більше МПа. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
