Пристрій для плавлення гірських порід

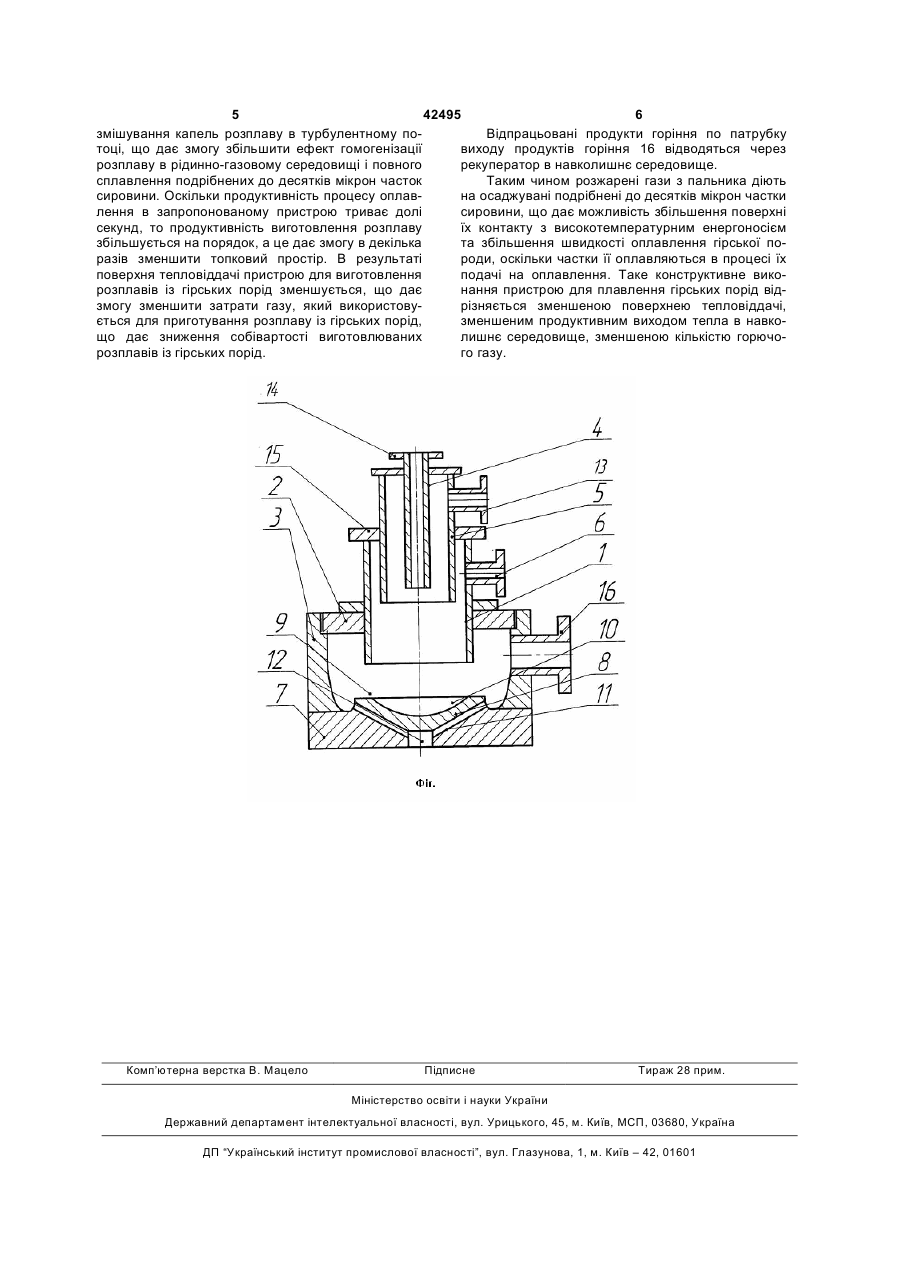

Пристрій для плавлення гірських порід, що містить корпус, під, бокові стіни, кріплення корпусу, отвір подачі розплаву на виробку, пальник, патрубок виходу продуктів горіння, топковий простір, який відрізняється тим, що пальник виконаний в вигляді труби, яка змонтована з можливістю входу в топковий простір через кришку корпусу, в верхній частині труба оснащена патрубком подачі газопо 3 42495 4 жареними газами через зовнішню поверхню шару. плавлення гірських порід, а також підвищити одТому на оплавлення сировини із гірських порід норідність розплаву за в'язкістю. Внаслідок такого тепло розжарених газів затрачується непродуктиконструктивного виконання пальника досягається вно. Це знижує продуктивність процесу плавлення можливість суттєвого зменшення затрат газу на гірських порід при збільшенні питомих затрат енеоплавлення сировини. ргоносія на приготовления розплавів та приводить Забезпечення поду пристрою для оплавлення до зниження якості виробів із розплавів гірських гірських порід виступом, в якому виконано заглибпорід. лення забезпечує підвищення однорідності розВ основу корисної моделі поставлена задача плаву за в'язкістю, так як при цьому збільшується створення такого пристрою для плавлення гірсьповерхня контакту розплаву з розжареними газаких порід, який дає змогу збільшення продуктивноми, що дає змогу оплавлення тугоплавких вклюсті виготовлення розплаву, зменшення затрат чень, внаслідок чого підвищується якість розплаву енергоносія та підвищення якості виробів, які вигобез додаткових енергозатрат на гомогенізацію, що товляють із цього розплаву. сприяє зменшенню собівартості виробів, які вигоПоставлена задача вирішена за рахунок того, товляються із розплавів гірських порід. що пристрій для плавлення гірських порід, який Пристрій для плавлення гірських порід провемістить корпус, под, бокові стінки, кришку корпуса, дено на фігурі в розрізі. отвір подачі розплаву на виробку, пальник патрубПристрій для плавлення гірських порід вклюка виходу продуктів горіння, топковий простір, пачає пальник 1, кришку корпуса 2, бокові стінки 3, льник якого виконаний в вигляді труби, яка змонтрубку подачі газоповітряної суміші 4, трубку потована з можливістю входу в топковий простір дачі повітряно-сировинної суміші 5, патрубок плачі через кришку кожуха, в верхній частині труба загазоповітряної суміші 6, под 7, виступ 8, топковий безпечена патрубком подачі газоповітряної суміші простір 9, заглиблення 10, канали відбору розплата заглушкою, в яку вмонтовано концентрично ву 11, отвір видачі розплаву на виробку 12, патрувнутрішній поверхні труби трубка подачі газоповітбок подачі газоповітряної суміші 13, заглушку труряної суміші, яка забезпечена патрубком подачі бки подачі повітряно-сировинної суміші 14, повітряно-сировинної суміші, при цьому трубка заглушку пальника 15, патрубок виходу продуктів подачі газоповітряної суміші забезпечена заглушгоріння 16. кою трубки подачі газоповітряної суміші та патрубПрацює пристрій плавлення гірських порід таком подачі повітряно-сировинної суміші, а в заким чином: в пальник 1 по патрубку подачі газопоглушку трубки подачі газоповітряної суміші вітряної суміші 6 подається газоповітряна суміш, концентрично відносно внутрішній поверхні трубки яку підпалюють, а розжарені гази від горіння в паподачі повітряно-сировинної суміші вмонтовано льнику газоповітряної суміші проходять в топковий патрубок подачі газоповітряної суміші, нижній кіпростір 9, закритий зверху кришкою корпуса 2. По нець якого виконано на рівні нижнього кінця трубки патрубку подачі повітряно-сировинної суміші 13 подачі повітряно-сировинної суміші, при цьому под подрібнена сировина до десятків мікрон струмезабезпечений виступом, який входить в топковий нем повітря подається в трубку подачі повітрянопростір співвісно пальнику та забезпечений заглисировинної суміші 5. Одночасно по трубці 5 подачі бленням, а в боковій стінці вище нижнього кінця газоповітряної суміші 4 подається горючий газ, пальника вмонтований патрубок виходу продуктів який змішаний з повітрям, а тому така газоповітрягоріння, при цьому под забезпечений каналами на суміш спалахує, що відтворює дію струменю відбору розплаву, які сполучають топковий простір розжарених газів, які обігрівають падаючі подрібз отвором видачі розплаву на виробку. нені до десятків мікрон частки сировини, які в Виконання пальника в вигляді труби вмонтооплавленому вигляді капель поступають в топкованої з можливістю входу в топковий простір через вий простір 9. Оскільки трубка подачі газоповітрякришку корпуса, в яку вмонтовано концентрично ної суміші змонтована з можливістю входу через внутрішній її поверхні трубка подачі газоповітряної заглушки трубки подачі повітряно-сировинної сусуміші, в яку вмонтовано трубка подачі повітряноміші 14, то повітряно-сировинна суміш у вигляді сировинної суміші концентрично внутрішній повертрубчатого струменя обдувається розжареними хні якої вмонтовано патрубок подачі газоповітряної газами як з внутрішньої, так із зовнішньої сторони. суміші, внаслідок чого в зазори між внутрішньою Внаслідок цього подрібнені частки сировини до поверхнею трубки пальника та трубкою подачі десятків мікрон за лічені долі секунд оплавляються повітряно-сировинної суміші подається газоповітв вигляді мікро капель розплаву і під дією тяжіння ряна суміш, яка при горінні дає трубчате полум'я, а осідають на поверхню пода 7 в заглиблення 10 зовнішньою поверхнею патрубка подачі повітряновиступа 8. Накопичуваний розплав сировини по сировинної суміші формується розпилена суміш каналам відбору розплаву 11 направляється в повітря та подрібненої сировини в вигляді трубки, отвір подачі розплаву на виробку 12. Аналогічно і всередині якої подається газоповітряна суміш, що трубка подачі повітряно-газової суміші, яка змондає змогу на порядки збільшити поверхню контактована в заглушці пальника 15 з можливістю конту подрібненої сировини до десятків мікрон з розцентричної установки в порожнині трубки подачі жареними газами від горіння повітряно-газової повітряно-сировинної суміші, що дає змогу повітсуміші. Таке виконання пальника дає змогу за ліряно-сировинну суміш формувати в вигляді трубчені секунди оплавляти звішену в розжарених гачатого струменя, який обдувається як із зовнішньої зах подрібнену сировину, що дає змогу на порядки так і з внутрішньої сторони струменями розпалезбільшити продуктивність виготовлення розплаву них газів. Це дає змогу зменшити швидкість оплата зменшити поверхню тепловіддачі пристрою для влення подрібненої сировини до долей секунд та 5 42495 6 змішування капель розплаву в турбулентному поВідпрацьовані продукти горіння по патрубку тоці, що дає змогу збільшити ефект гомогенізації виходу продуктів горіння 16 відводяться через розплаву в рідинно-газовому середовищі і повного рекуператор в навколишнє середовище. сплавлення подрібнених до десятків мікрон часток Таким чином розжарені гази з пальника діють сировини. Оскільки продуктивність процесу оплавна осаджувані подрібнені до десятків мікрон частки лення в запропонованому пристрою триває долі сировини, що дає можливість збільшення поверхні секунд, то продуктивність виготовлення розплаву їх контакту з високотемпературним енергоносієм збільшується на порядок, а це дає змогу в декілька та збільшення швидкості оплавлення гірської поразів зменшити топковий простір. В результаті роди, оскільки частки її оплавляються в процесі їх поверхня тепловіддачі пристрою для виготовлення подачі на оплавлення. Таке конструктивне викорозплавів із гірських порід зменшується, що дає нання пристрою для плавлення гірських порід відзмогу зменшити затрати газу, який використовурізняється зменшеною поверхнею тепловіддачі, ється для приготування розплаву із гірських порід, зменшеним продуктивним виходом тепла в навкощо дає зниження собівартості виготовлюваних лишнє середовище, зменшеною кількістю горючорозплавів із гірських порід. го газу. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
