Пристрій для докріплення різьбових з’єднань обсадних труб у свердловині з внутрішнім шліцьовим зачепленням

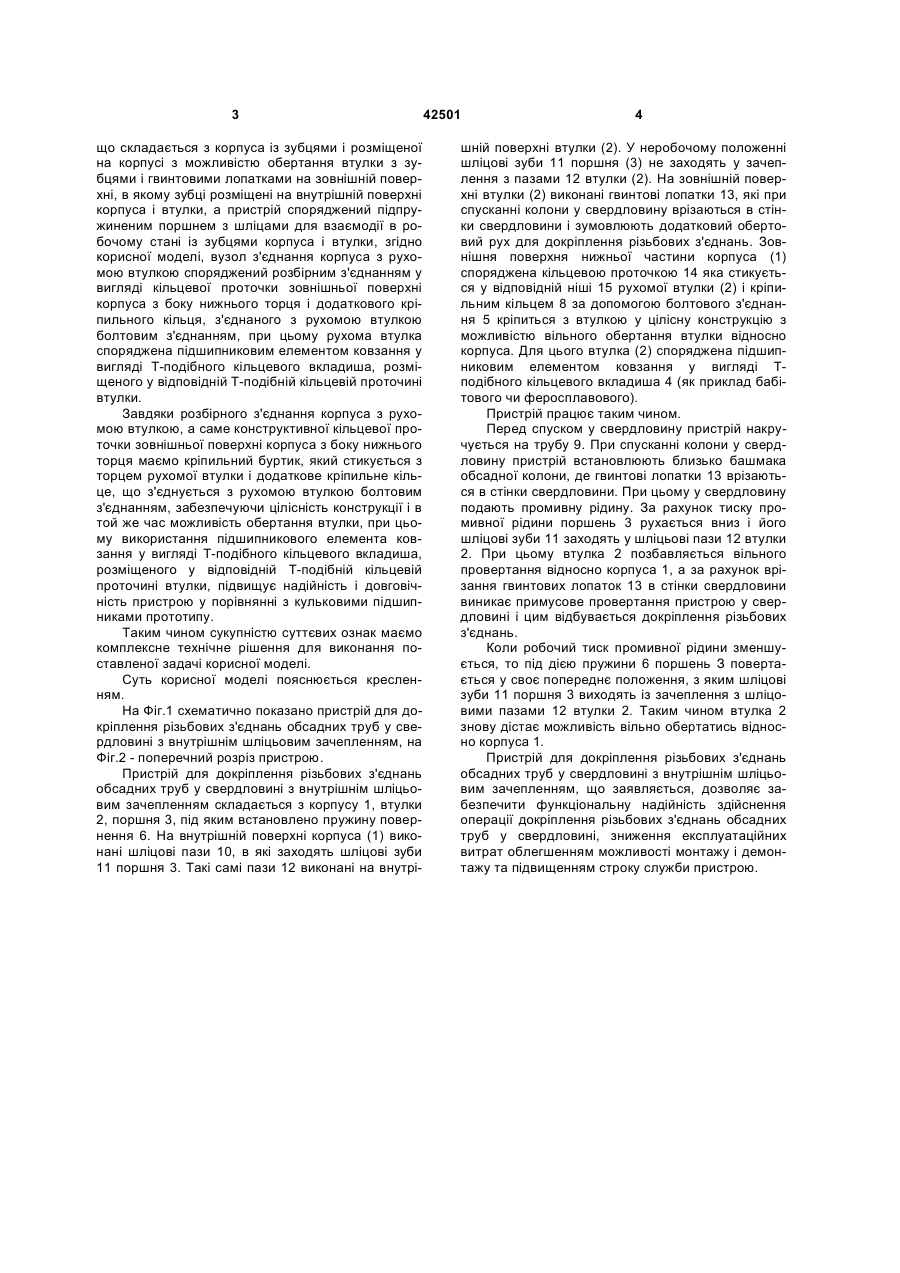

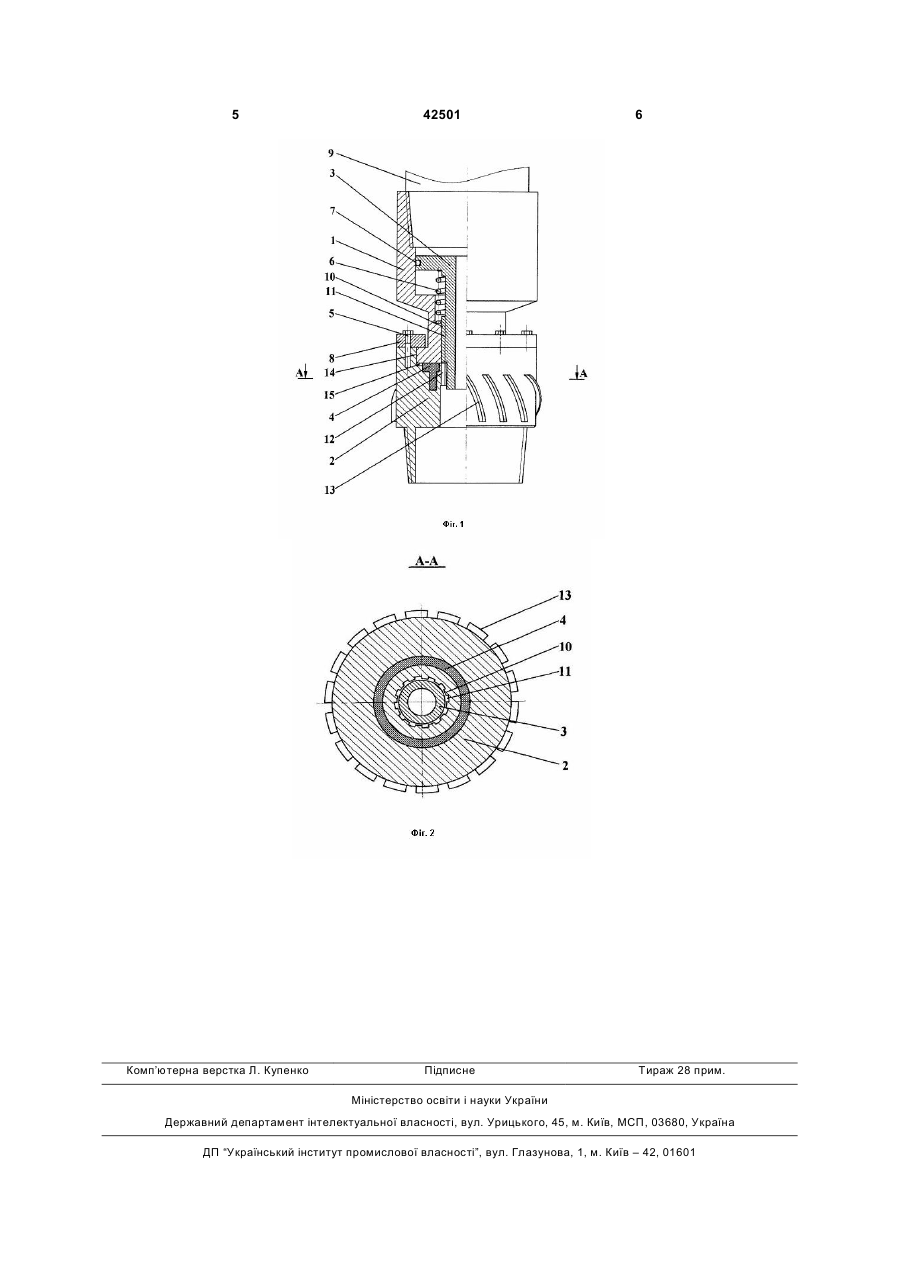

Пристрій для докріплення різьбових з'єднань обсадних труб у свердловині з внутрішнім шліцьовим зачепленням, що складається з корпуса із 3 що складається з корпуса із зубцями і розміщеної на корпусі з можливістю обертання втулки з зубцями і гвинтовими лопатками на зовнішній поверхні, в якому зубці розміщені на внутрішній поверхні корпуса і втулки, а пристрій споряджений підпружиненим поршнем з шліцами для взаємодії в робочому стані із зубцями корпуса і втулки, згідно корисної моделі, вузол з'єднання корпуса з рухомою втулкою споряджений розбірним з'єднанням у вигляді кільцевої проточки зовнішньої поверхні корпуса з боку нижнього торця і додаткового кріпильного кільця, з'єднаного з рухомою втулкою болтовим з'єднанням, при цьому рухома втулка споряджена підшипниковим елементом ковзання у вигляді Т-подібного кільцевого вкладиша, розміщеного у відповідній Т-подібній кільцевій проточині втулки. Завдяки розбірного з'єднання корпуса з рухомою втулкою, а саме конструктивної кільцевої проточки зовнішньої поверхні корпуса з боку нижнього торця маємо кріпильний буртик, який стикується з торцем рухомої втулки і додаткове кріпильне кільце, що з'єднується з рухомою втулкою болтовим з'єднанням, забезпечуючи цілісність конструкції і в той же час можливість обертання втулки, при цьому використання підшипникового елемента ковзання у вигляді Т-подібного кільцевого вкладиша, розміщеного у відповідній Т-подібній кільцевій проточині втулки, підвищує надійність і довговічність пристрою у порівнянні з кульковими підшипниками прототипу. Таким чином сукупністю суттєвих ознак маємо комплексне технічне рішення для виконання поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням. На Фіг.1 схематично показано пристрій для докріплення різьбових з'єднань обсадних труб у свердловині з внутрішнім шліцьовим зачепленням, на Фіг.2 - поперечний розріз пристрою. Пристрій для докріплення різьбових з'єднань обсадних труб у свердловині з внутрішнім шліцьовим зачепленням складається з корпусу 1, втулки 2, поршня 3, під яким встановлено пружину повернення 6. На внутрішній поверхні корпуса (1) виконані шліцові пази 10, в які заходять шліцові зуби 11 поршня 3. Такі самі пази 12 виконані на внутрі 42501 4 шній поверхні втулки (2). У неробочому положенні шліцові зуби 11 поршня (3) не заходять у зачеплення з пазами 12 втулки (2). На зовнішній поверхні втулки (2) виконані гвинтові лопатки 13, які при спусканні колони у свердловину врізаються в стінки свердловини і зумовлюють додатковий обертовий рух для докріплення різьбових з'єднань. Зовнішня поверхня нижньої частини корпуса (1) споряджена кільцевою проточкою 14 яка стикується у відповідній ніші 15 рухомої втулки (2) і кріпильним кільцем 8 за допомогою болтового з'єднання 5 кріпиться з втулкою у цілісну конструкцію з можливістю вільного обертання втулки відносно корпуса. Для цього втулка (2) споряджена підшипниковим елементом ковзання у вигляді Тподібного кільцевого вкладиша 4 (як приклад бабітового чи феросплавового). Пристрій працює таким чином. Перед спуском у свердловину пристрій накручується на трубу 9. При спусканні колони у свердловину пристрій встановлюють близько башмака обсадної колони, де гвинтові лопатки 13 врізаються в стінки свердловини. При цьому у свердловину подають промивну рідину. За рахунок тиску промивної рідини поршень 3 рухається вниз і його шліцові зуби 11 заходять у шліцьові пази 12 втулки 2. При цьому втулка 2 позбавляється вільного провертання відносно корпуса 1, а за рахунок врізання гвинтових лопаток 13 в стінки свердловини виникає примусове провертання пристрою у свердловині і цим відбувається докріплення різьбових з'єднань. Коли робочий тиск промивної рідини зменшується, то під дією пружини 6 поршень З повертається у своє попереднє положення, з яким шліцові зуби 11 поршня 3 виходять із зачеплення з шліцовими пазами 12 втулки 2. Таким чином втулка 2 знову дістає можливість вільно обертатись відносно корпуса 1. Пристрій для докріплення різьбових з'єднань обсадних труб у свердловині з внутрішнім шліцьовим зачепленням, що заявляється, дозволяє забезпечити функціональну надійність здійснення операції докріплення різьбових з'єднань обсадних труб у свердловині, зниження експлуатаційних витрат облегшенням можливості монтажу і демонтажу та підвищенням строку служби пристрою. 5 Комп’ютерна верстка Л. Купенко 42501 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
