Пристрій для докріплення різьбових з`єднань обсадних труб у свердловині з захищеним храповим механізмом

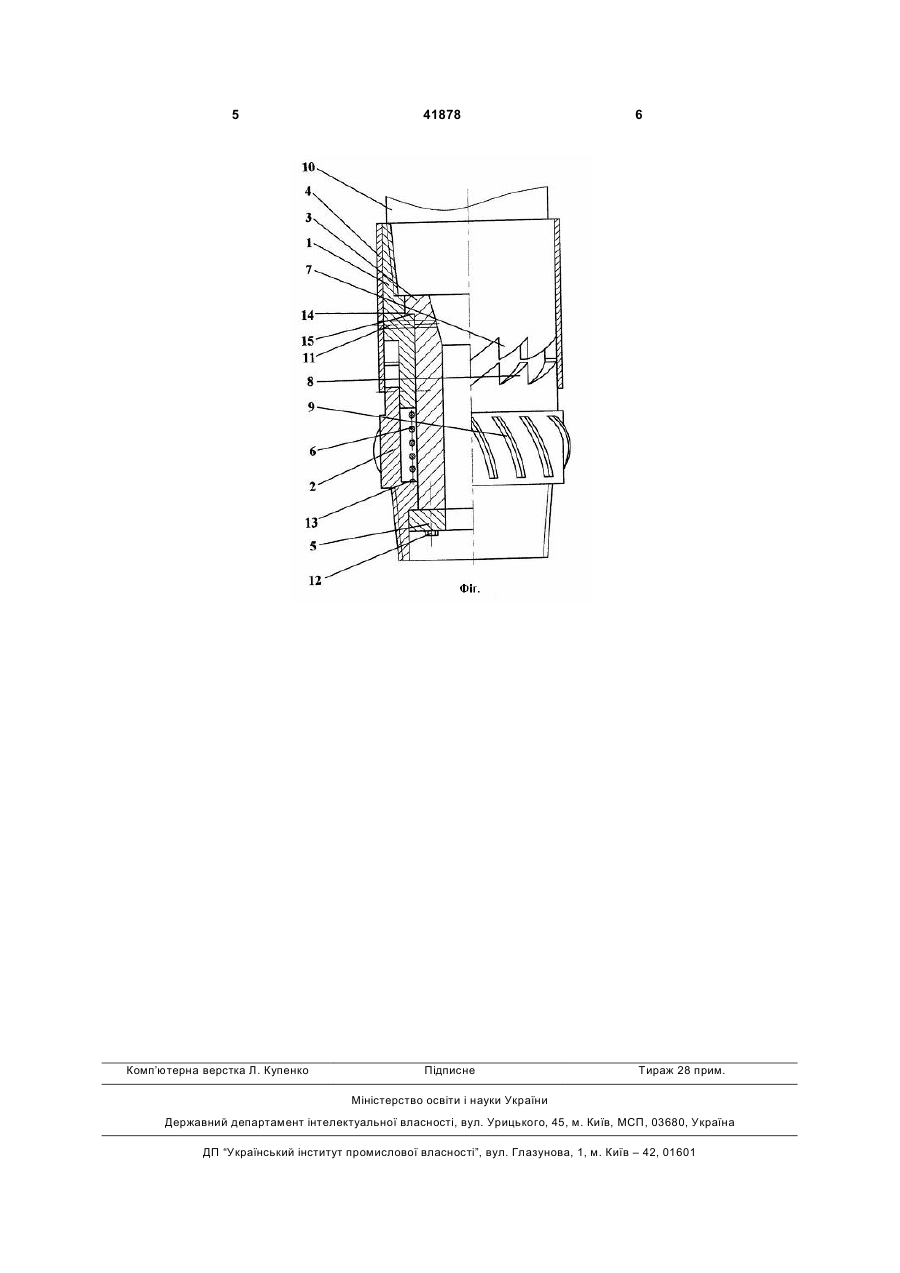

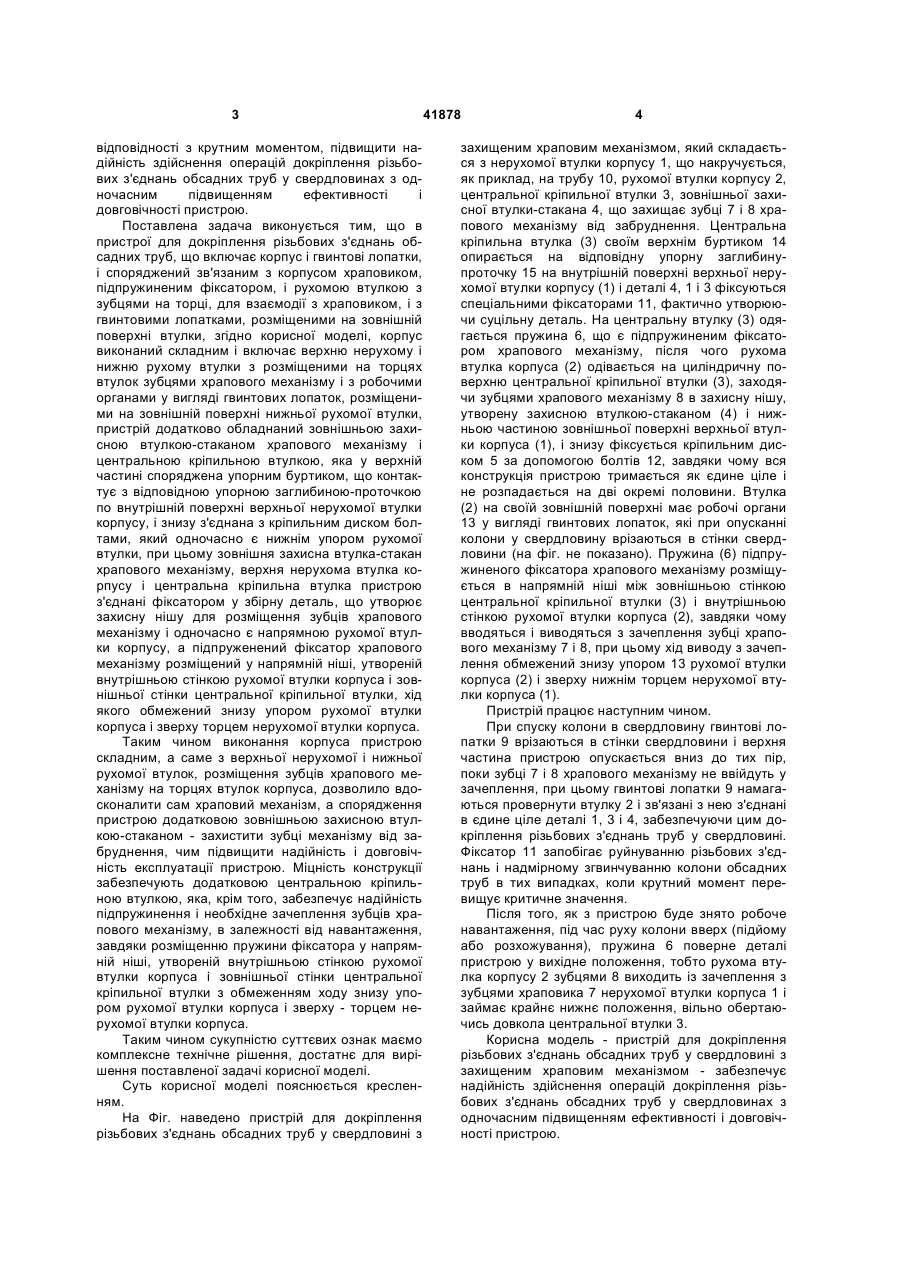

Пристрій для докріплення різьбових з'єднань обсадних труб у свердловині з захищеним храповим механізмом, що включає корпус і гвинтові лопатки, споряджений зв'язаним з корпусом храповиком, підпружиненим фіксатором, і втулкою з зубцями на торці, для взаємодії з храповиком, і з гвинтовими лопатками, розміщеними на зовнішній поверхні втулки, який відрізняється тим, що корпус пристрою виконаний складним і включає верхню нерухому і нижню рухому втулки з розміщени U 2 (19) 1 3 відповідності з крутним моментом, підвищити надійність здійснення операцій докріплення різьбових з'єднань обсадних труб у свердловинах з одночасним підвищенням ефективності і довговічності пристрою. Поставлена задача виконується тим, що в пристрої для докріплення різьбових з'єднань обсадних труб, що включає корпус і гвинтові лопатки, і споряджений зв'язаним з корпусом храповиком, підпружиненим фіксатором, і рухомою втулкою з зубцями на торці, для взаємодії з храповиком, і з гвинтовими лопатками, розміщеними на зовнішній поверхні втулки, згідно корисної моделі, корпус виконаний складним і включає верхню нерухому і нижню рухому втулки з розміщеними на торцях втулок зубцями храпового механізму і з робочими органами у вигляді гвинтових лопаток, розміщеними на зовнішній поверхні нижньої рухомої втулки, пристрій додатково обладнаний зовнішньою захисною втулкою-стаканом храпового механізму і центральною кріпильною втулкою, яка у верхній частині споряджена упорним буртиком, що контактує з відповідною упорною заглибиною-проточкою по внутрішній поверхні верхньої нерухомої втулки корпусу, і знизу з'єднана з кріпильним диском болтами, який одночасно є нижнім упором рухомої втулки, при цьому зовнішня захисна втулка-стакан храпового механізму, верхня нерухома втулка корпусу і центральна кріпильна втулка пристрою з'єднані фіксатором у збірну деталь, що утворює захисну нішу для розміщення зубців храпового механізму і одночасно є напрямною рухомої втулки корпусу, а підпруженений фіксатор храпового механізму розміщений у напрямній ніші, утвореній внутрішньою стінкою рухомої втулки корпуса і зовнішньої стінки центральної кріпильної втулки, хід якого обмежений знизу упором рухомої втулки корпуса і зверху торцем нерухомої втулки корпуса. Таким чином виконання корпуса пристрою складним, а саме з верхньої нерухомої і нижньої рухомої втулок, розміщення зубців храпового механізму на торцях втулок корпуса, дозволило вдосконалити сам храповий механізм, а спорядження пристрою додатковою зовнішньою захисною втулкою-стаканом - захистити зубці механізму від забруднення, чим підвищити надійність і довговічність експлуатації пристрою. Міцність конструкції забезпечують додатковою центральною кріпильною втулкою, яка, крім того, забезпечує надійність підпружинення і необхідне зачеплення зубців храпового механізму, в залежності від навантаження, завдяки розміщенню пружини фіксатора у напрямній ніші, утвореній внутрішньою стінкою рухомої втулки корпуса і зовнішньої стінки центральної кріпильної втулки з обмеженням ходу знизу упором рухомої втулки корпуса і зверху - торцем нерухомої втулки корпуса. Таким чином сукупністю суттєвих ознак маємо комплексне технічне рішення, достатнє для вирішення поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням. На Фіг. наведено пристрій для докріплення різьбових з'єднань обсадних труб у свердловині з 41878 4 захищеним храповим механізмом, який складається з нерухомої втулки корпусу 1, що накручується, як приклад, на трубу 10, рухомої втулки корпусу 2, центральної кріпильної втулки 3, зовнішньої захисної втулки-стакана 4, що захищає зубці 7 і 8 храпового механізму від забруднення. Центральна кріпильна втулка (3) своїм верхнім буртиком 14 опирається на відповідну упорну заглибинупроточку 15 на внутрішній поверхні верхньої нерухомої втулки корпусу (1) і деталі 4, 1 і 3 фіксуються спеціальними фіксаторами 11, фактично утворюючи суцільну деталь. На центральну втулку (3) одягається пружина 6, що є підпружиненим фіксатором храпового механізму, після чого рухома втулка корпуса (2) одівається на циліндричну поверхню центральної кріпильної втулки (3), заходячи зубцями храпового механізму 8 в захисну нішу, утворену захисною втулкою-стаканом (4) і нижньою частиною зовнішньої поверхні верхньої втулки корпуса (1), і знизу фіксується кріпильним диском 5 за допомогою болтів 12, завдяки чому вся конструкція пристрою тримається як єдине ціле і не розпадається на дві окремі половини. Втулка (2) на своїй зовнішній поверхні має робочі органи 13 у вигляді гвинтових лопаток, які при опусканні колони у свердловину врізаються в стінки свердловини (на фіг. не показано). Пружина (6) підпружиненого фіксатора храпового механізму розміщується в напрямній ніші між зовнішньою стінкою центральної кріпильної втулки (3) і внутрішньою стінкою рухомої втулки корпуса (2), завдяки чому вводяться і виводяться з зачеплення зубці храпового механізму 7 і 8, при цьому хід виводу з зачеплення обмежений знизу упором 13 рухомої втулки корпуса (2) і зверху нижнім торцем нерухомої втулки корпуса (1). Пристрій працює наступним чином. При спуску колони в свердловину гвинтові лопатки 9 врізаються в стінки свердловини і верхня частина пристрою опускається вниз до тих пір, поки зубці 7 і 8 храпового механізму не ввійдуть у зачеплення, при цьому гвинтові лопатки 9 намагаються провернути втулку 2 і зв'язані з нею з'єднані в єдине ціле деталі 1, 3 і 4, забезпечуючи цим докріплення різьбових з'єднань труб у свердловині. Фіксатор 11 запобігає руйнуванню різьбових з'єднань і надмірному згвинчуванню колони обсадних труб в тих випадках, коли крутний момент перевищує критичне значення. Після того, як з пристрою буде знято робоче навантаження, під час руху колони вверх (підйому або розхожування), пружина 6 поверне деталі пристрою у вихідне положення, тобто рухома втулка корпусу 2 зубцями 8 виходить із зачеплення з зубцями храповика 7 нерухомої втулки корпуса 1 і займає крайнє нижнє положення, вільно обертаючись довкола центральної втулки 3. Корисна модель - пристрій для докріплення різьбових з'єднань обсадних труб у свердловині з захищеним храповим механізмом - забезпечує надійність здійснення операцій докріплення різьбових з'єднань обсадних труб у свердловинах з одночасним підвищенням ефективності і довговічності пристрою. 5 Комп’ютерна верстка Л. Купенко 41878 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
