Пристрій для різання труб у свердловині

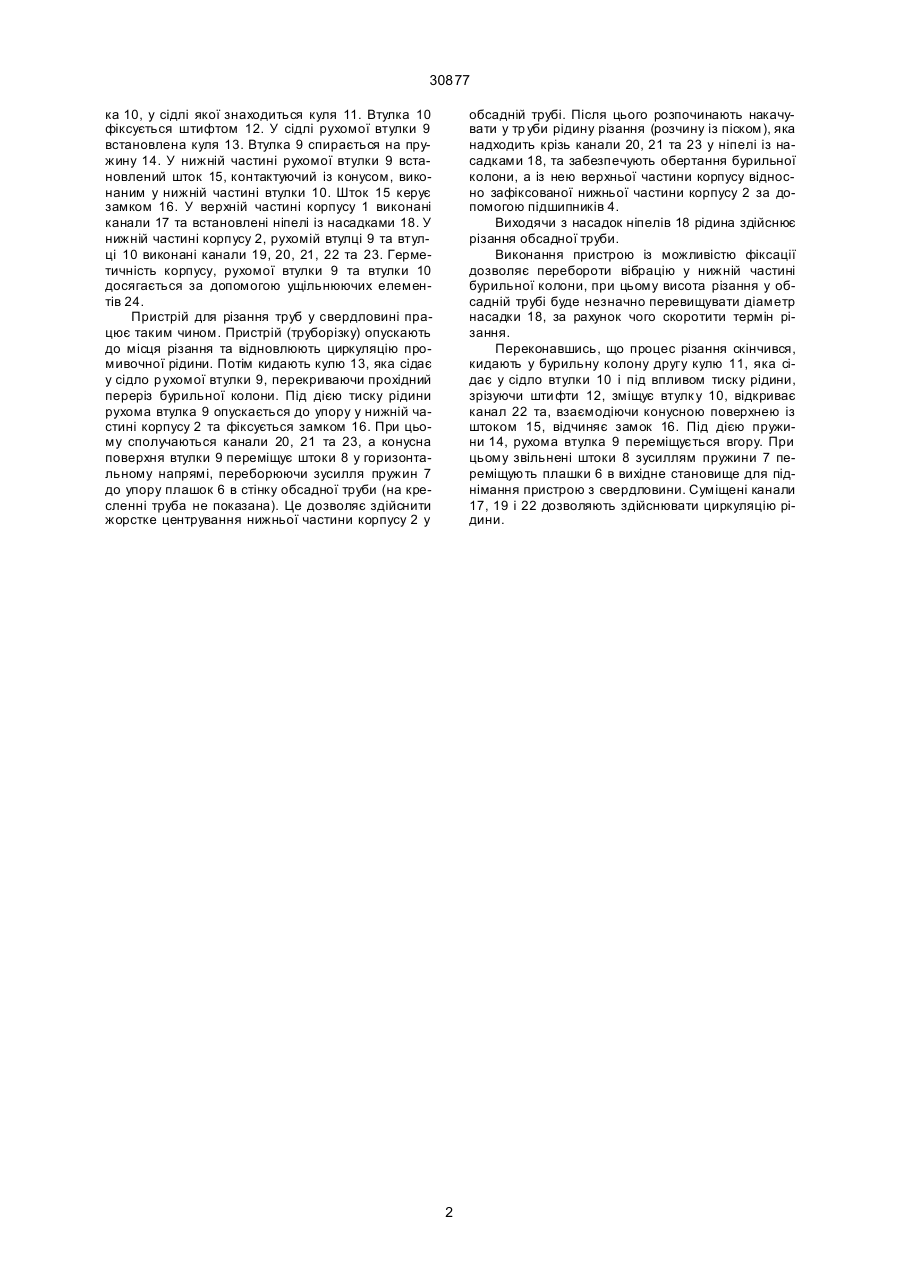

Пристрій для різання труб у свердловині, що вміщує корпус із рухомою втулкою та кулі, який відрізняє ться тим, що корпус виконаний з двох частин, з’єднаних підшипниками, та обладнаний механізмами заякорювання у вигляді плашок, підпружинені штоки яких контактують із конічною поверхнею рухомої втулки, виконаної у середній зовнішній її частини. (19) (21) 98063100 (22) 16.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Червінський Володимир Петрович, Абрамов Вадим Борисович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ТУРБОГАЗ" 30877 ка 10, у сідлі якої знаходиться куля 11. Втулка 10 фіксується штифтом 12. У сідлі рухомої втулки 9 встановлена куля 13. Втулка 9 спирається на пружину 14. У нижній частині рухомої втулки 9 встановлений шток 15, контактуючий із конусом, виконаним у нижній частині втулки 10. Шток 15 керує замком 16. У верхній частині корпусу 1 виконані канали 17 та встановлені ніпелі із насадками 18. У нижній частині корпусу 2, рухомій втулці 9 та втулці 10 виконані канали 19, 20, 21, 22 та 23. Герметичність корпусу, рухомої втулки 9 та втулки 10 досягається за допомогою ущільнюючих елементів 24. Пристрій для різання труб у свердловині працює таким чином. Пристрій (труборізку) опускають до місця різання та відновлюють циркуляцію промивочної рідини. Потім кидають кулю 13, яка сідає у сідло р ухомої втулки 9, перекриваючи прохідний переріз бурильної колони. Під дією тиску рідини рухома втулка 9 опускається до упору у нижній частині корпусу 2 та фіксується замком 16. При цьому сполучаються канали 20, 21 та 23, а конусна поверхня втулки 9 переміщує штоки 8 у горизонтальному напрямі, переборюючи зусилля пружин 7 до упору плашок 6 в стінку обсадної труби (на кресленні труба не показана). Це дозволяє здійснити жорстке центрування нижньої частини корпусу 2 у обсадній трубі. Після цього розпочинають накачувати у тр уби рідину різання (розчину із піском), яка надходить крізь канали 20, 21 та 23 у ніпелі із насадками 18, та забезпечують обертання бурильної колони, а із нею верхньої частини корпусу відносно зафіксованої нижньої частини корпусу 2 за допомогою підшипників 4. Виходячи з насадок ніпелів 18 рідина здійснює різання обсадної труби. Виконання пристрою із можливістю фіксації дозволяє перебороти вібрацію у нижній частині бурильної колони, при цьому висота різання у обсадній трубі буде незначно перевищувати діаметр насадки 18, за рахунок чого скоротити термін різання. Переконавшись, що процес різання скінчився, кидають у бурильну колону другу кулю 11, яка сідає у сідло втулки 10 і під впливом тиску рідини, зрізуючи шти фти 12, зміщує втулк у 10, відкриває канал 22 та, взаємодіючи конусною поверхнею із штоком 15, відчиняє замок 16. Під дією пружини 14, рухома втулка 9 переміщується вгору. При цьому звільнені штоки 8 зусиллям пружини 7 переміщують плашки 6 в вихідне становище для піднімання пристрою з свердловини. Суміщені канали 17, 19 і 22 дозволяють здійснювати циркуляцію рідини. 2 30877 Фіг. 3 30877 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
