Пристрій захисту від дугоутворення при струмозніманні

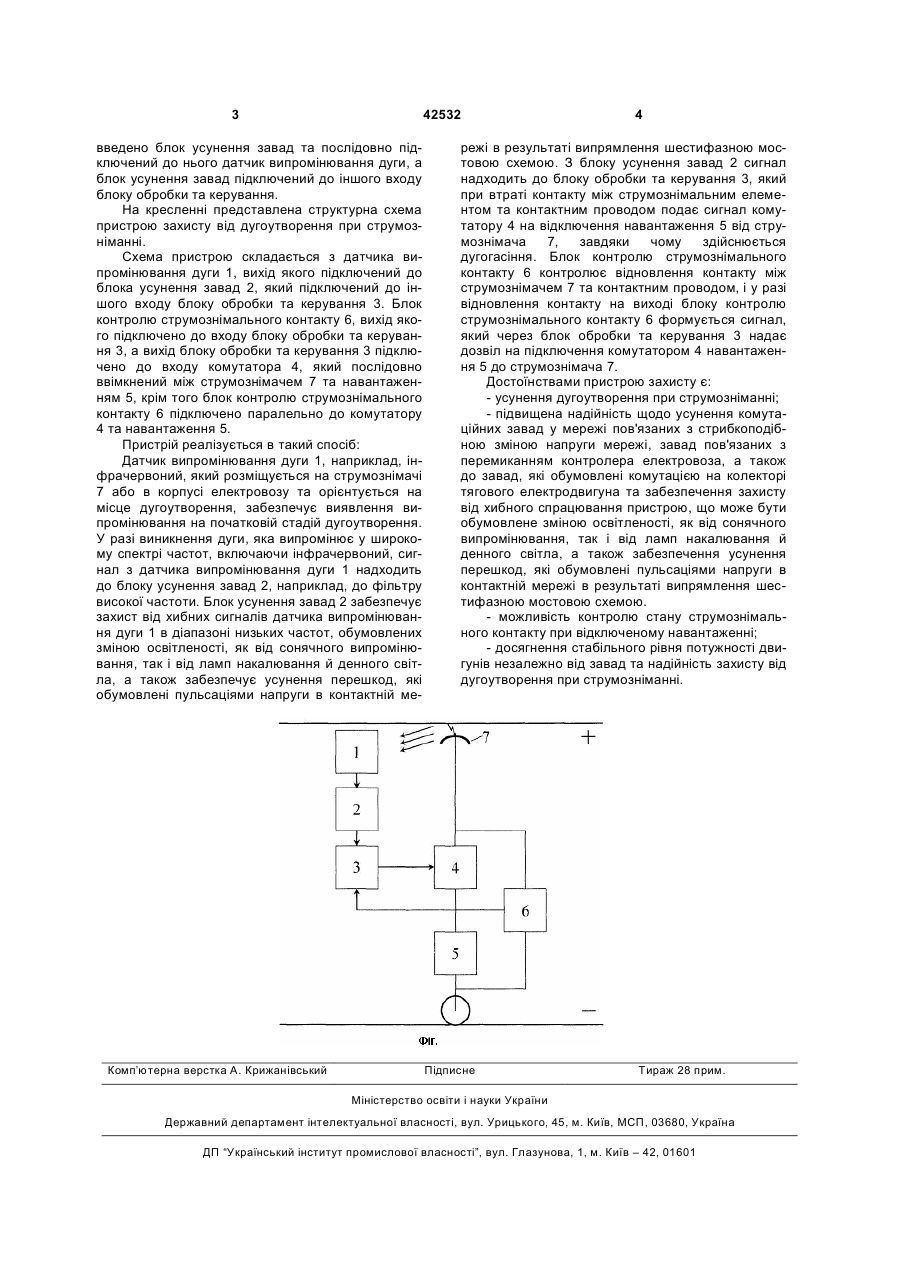

Пристрій захисту від дугоутворення при струмозніманні, що містить послідовно з'єднані кому 3 42532 введено блок усунення завад та послідовно підключений до нього датчик випромінювання дуги, а блок усунення завад підключений до іншого входу блоку обробки та керування. На кресленні представлена структурна схема пристрою захисту від дугоутворення при струмозніманні. Схема пристрою складається з датчика випромінювання дуги 1, вихід якого підключений до блока усунення завад 2, який підключений до іншого входу блоку обробки та керування 3. Блок контролю струмознімального контакту 6, вихід якого підключено до входу блоку обробки та керування 3, а вихід блоку обробки та керування 3 підключено до входу комутатора 4, який послідовно ввімкнений між струмознімачем 7 та навантаженням 5, крім того блок контролю струмознімального контакту 6 підключено паралельно до комутатору 4 та навантаження 5. Пристрій реалізується в такий спосіб: Датчик випромінювання дуги 1, наприклад, інфрачервоний, який розміщується на струмознімачі 7 або в корпусі електровозу та орієнтується на місце дугоутворення, забезпечує виявлення випромінювання на початковій стадій дугоутворення. У разі виникнення дуги, яка випромінює у широкому спектрі частот, включаючи інфрачервоний, сигнал з датчика випромінювання дуги 1 надходить до блоку усунення завад 2, наприклад, до фільтру високої частоти. Блок усунення завад 2 забезпечує захист від хибних сигналів датчика випромінювання дуги 1 в діапазоні низьких частот, обумовлених зміною освітленості, як від сонячного випромінювання, так і від ламп накалювання й денного світла, а також забезпечує усунення перешкод, які обумовлені пульсаціями напруги в контактній ме Комп’ютерна верстка А. Крижанівський 4 режі в результаті випрямлення шестифазною мостовою схемою. З блоку усунення завад 2 сигнал надходить до блоку обробки та керування 3, який при втраті контакту між струмознімальним елементом та контактним проводом подає сигнал комутатору 4 на відключення навантаження 5 від струмознімача 7, завдяки чому здійснюється дугогасіння. Блок контролю струмознімального контакту 6 контролює відновлення контакту між струмознімачем 7 та контактним проводом, і у разі відновлення контакту на виході блоку контролю струмознімального контакту 6 формується сигнал, який через блок обробки та керування 3 надає дозвіл на підключення комутатором 4 навантаження 5 до струмознімача 7. Достоїнствами пристрою захисту є: - усунення дугоутворення при струмозніманні; - підвищена надійність щодо усунення комутаційних завад у мережі пов'язаних з стрибкоподібною зміною напруги мережі, завад пов'язаних з перемиканням контролера електровоза, а також до завад, які обумовлені комутацією на колекторі тягового електродвигуна та забезпечення захисту від хибного спрацювання пристрою, що може бути обумовлене зміною освітленості, як від сонячного випромінювання, так і від ламп накалювання й денного світла, а також забезпечення усунення перешкод, які обумовлені пульсаціями напруги в контактній мережі в результаті випрямлення шестифазною мостовою схемою. - можливість контролю стану струмознімального контакту при відключеному навантаженні; - досягнення стабільного рівня потужності двигунів незалежно від завад та надійність захисту від дугоутворення при струмозніманні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
