Пристрій для діагностики стану хребта при порушеннях постави

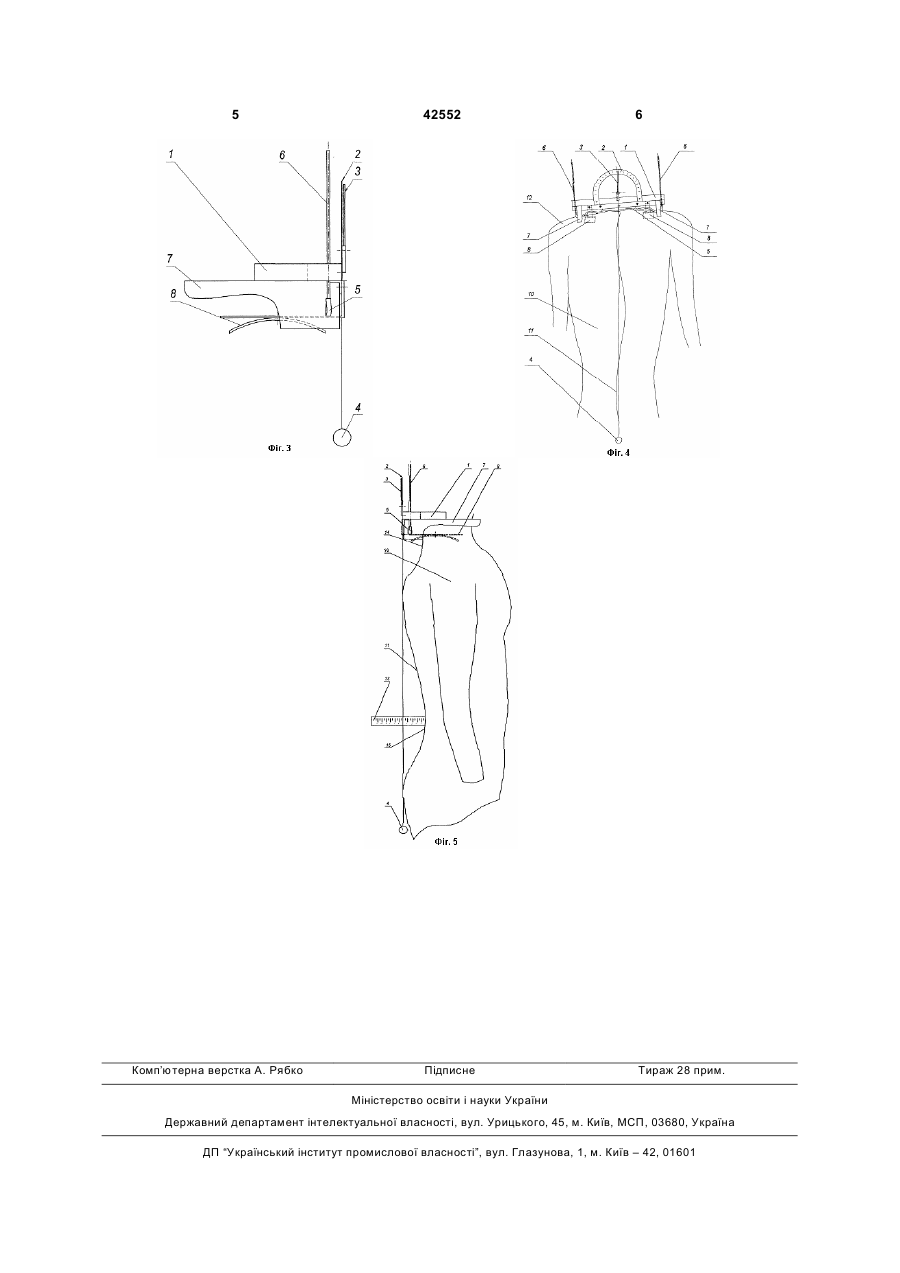

Пристрій для діагностики стану хребта при порушеннях постави, який включає корпус, градуйовану шкалу з поділками, покажчик та висок, який відрізняється тим, що додатково у корпус вмонтовано дві наповнені рідиною сполучені пластичною трубкою вертикально розміщені посудини з поділками у міліметрах та два стаціонарні плечики і два регульовані плечики, які закріплені до корпусу у відповідні отвори залежно від антропометричних даних і вікової категорії обстежуваного. (19) (21) u200901286 (22) 24.11.2008 (24) 10.07.2009 (62) u200813535, 24.11.2008 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) ФІЛАК ЯРОСЛАВ ФЕЛІКСОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "УЖГОРОДСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ" 3 даних обстежуваного 10, фіксує два регулюючі плечики 8. Спеціаліст фіксує пристрій так, щоб висок 4 у вертикальному положенні співпадав з лінією остистих відростків хребта 11. За допомогою шкали 2 із покажчиком 3 у градусах спеціаліст визначає рівність плечових відростків 12 по горизонталі, а також додатково в міліметрах визначають рівність плечових відростків 12 за допомогою двох наповнених рідиною сполучених пластичною трубкою 5 вертикально розміщених посудин 6. На Фіг.5. показано вид обстежуваного 10 збоку до спеціаліста. При цьому спеціаліст за допомогою лінійки 13 і вертикально розміщеного виска 4 проводить вимірювання глибини шийного 14 і поперекового лордозу 15 у сагітальній площині. Дані проведених вимірювань обстежуваного 10 наведені в прикладі 1. Приклад 1. Хворий М., 42 роки, зріст 176см. Діагноз: Кругло-ввігнута спина. При використанні запропонованої корисної моделі отримані дані: кут відхилення рівнів плечових відростків по горизонталі становив на 3° нижче зліва; визначення рівня відхилення плечових відростків за рівнем рідини у вертикально розміщених сполучених трубках - 4мм нижче зліва; визначення бокових викривлень хребта за допомогою лінійки і вертикально розміщеного виска: грудний відділ - відхилення вправо 8мм; поперековий відділ зліва - 5мм; вимірювання глибини лордозу: шийний - 7,5см; поперековий - 9см. 42552 4 Отже, у даного пацієнта має місце збільшений шийний І поперековий лордоз та збільшений грудний кіфоз з відхиленням вправо від вертикальної лінії виска. Запропонована корисна модель для діагностики стану хребта використана при обстеженні 60 осіб, які мають різні порушення постави. У даної категорії обстежуваних було виявлено порушення постави з точним визначенням їх у градусах, сантиметрах і міліметрах відносно норми. Корисна модель дозволяє проводити виміри однією особою без додаткової допомоги; забезпечити точність і достовірність вимірювань, що підвищує вірогідність діагностики порушень постави; достовірно оцінити ефективність проведення лікування, реабілітаційних заходів і своєчасно внести необхідну корекцію в їх хід; скоротити затрати часу на вимірювання. Пристрій для діагностики стану хребта при порушеннях постави не потребує великих матеріальних затрат і спеціального дорогого обладнання, а також має високу надійність при експлуатації. Заявлена корисна модель може бути широко застосована в клінічній практиці ортопедів, реабілітологів, педіатрів, а також в наукових дослідженнях щодо вивчення, лікування та реабілітації порушень постави і сколіозу. Джерело інформації: 1. Дубровский В.И. Спортивная медицина: Учеб. для студ. высш. учеб. заведений." 2-е изд., доп. - М.: Гуманит. изд. центр ВЛАДОС, 2002 512с. - прототип. 5 Комп’ютерна верстка А. Рябко 42552 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
