Пристрій для витягання хребта і коригування постави

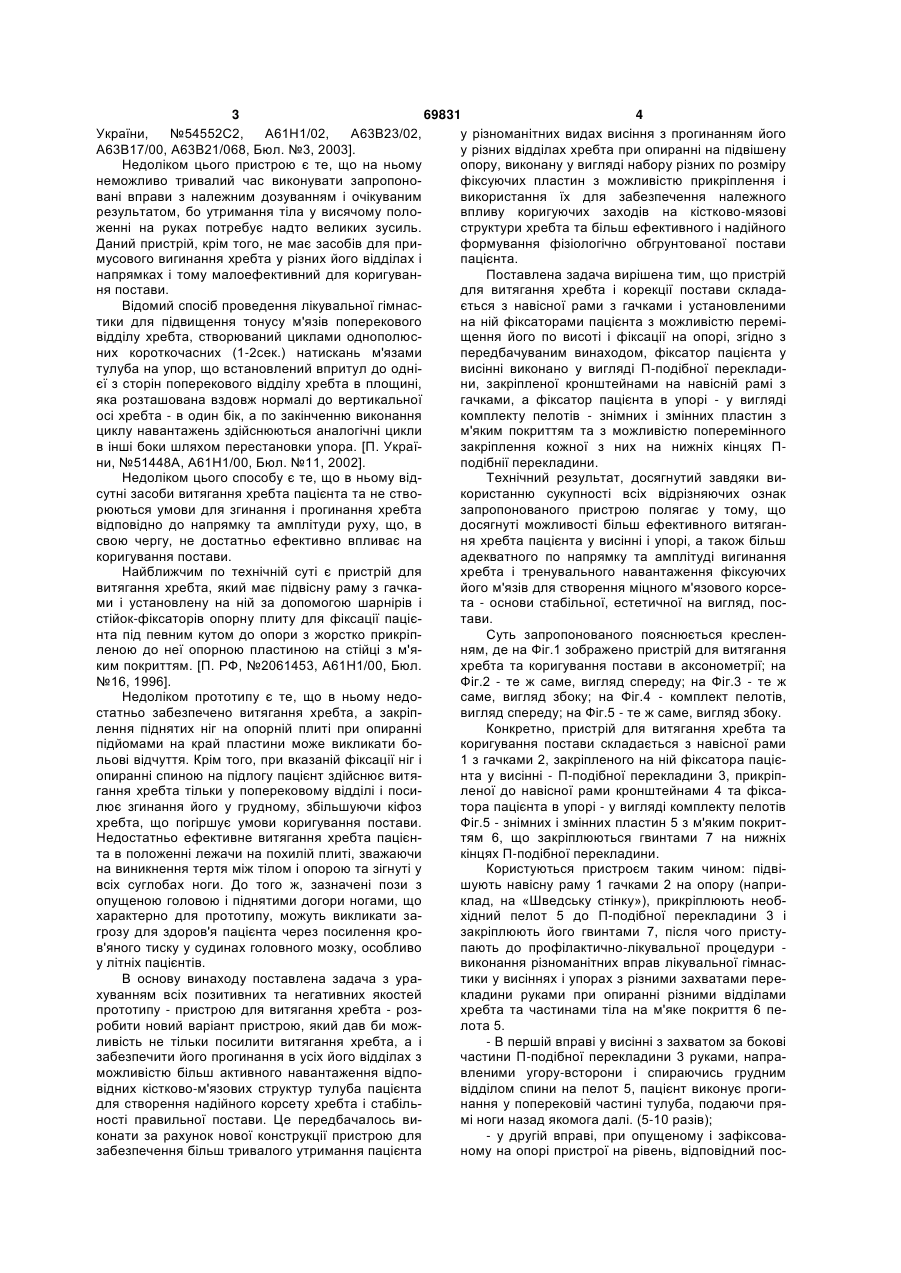

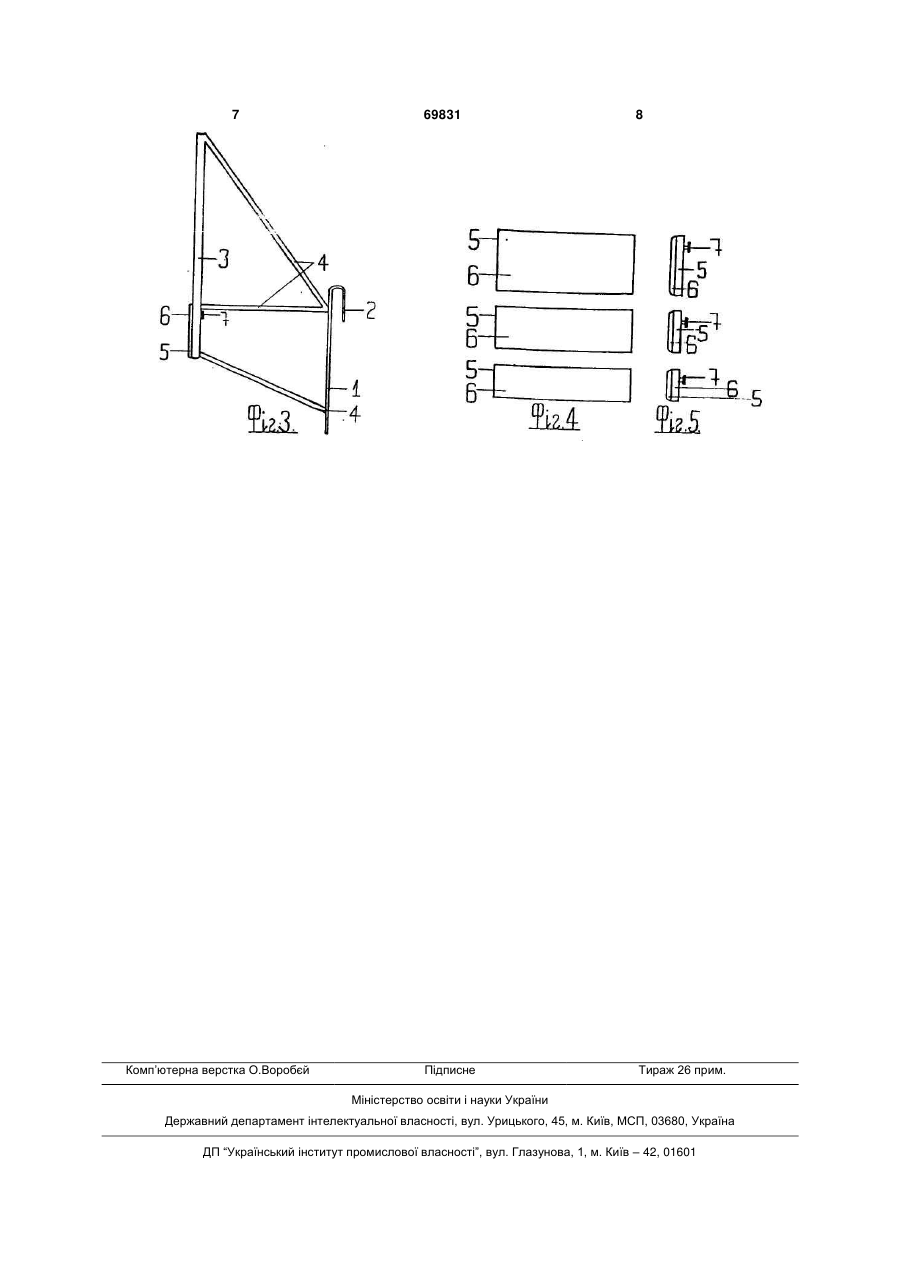

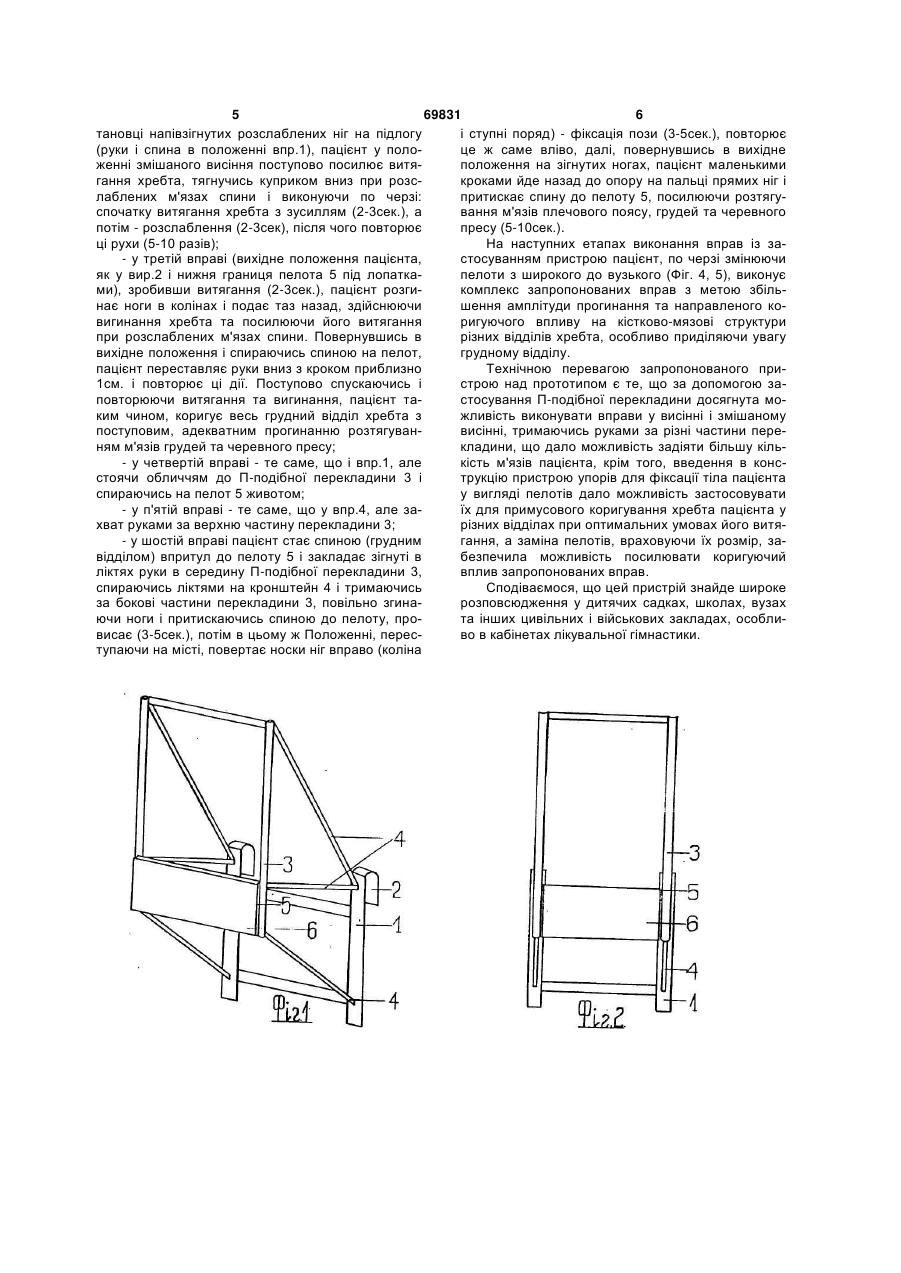

Пристрій для витягання хребта і коригування постави, який складається з навісної рами з гачками і установленими на ній фіксаторами пацієнта у висінні і упорі з можливістю переміщення його по висоті і фіксацією на опорі, який відрізняється тим, що фіксатор пацієнта у висінні виконано у вигляді П-подібної перекладини, закріпленої кронштейнами на навісній рамі з гачками, а фіксатор пацієнта в упорі - у вигляді комплекту пелотів знімних і змінних пластин з м'яким покриттям та з можливістю поперемінного закріплення кожної з них на нижніх кінцях П-подібної перекладини. Передбачуваний винахід стосується медицини та спорту, зокрема пристроїв, які використовуються у лікувальній гімнастиці для витягання хребта, зміцнення його м'язового корсету та формування правильної постави. Відомий пристрій для тренування гнучкості хребта, який складається з рами з паралельними спрямовуючими і послідовно змонтованими на них та установленими на стійках з можливістю переміщення та фіксації опорними валиками для ступень, верхньої та середньої частин хребта, сидінні, поворотної опори для гомілок. [Авт. св. СРСР, №1750707А1, А63В23/02, Бюл. №28, 1992]. Недолік цього пристрою полягає у тому, що він потребує багато часу для індивідуальної настройки та підготовки до роботи на ньому і викликає певні незручності для пацієнта при прийнятті вихідного положення та примусового збереження коригуючої пози. Крім того, вигинання тіла пацієнта здійснюється лише у горизонтальному положенні, і тому не здійснюється витягання хребта, а це, як відомо, не може забезпечувати належної ефективності у коригуванні постави. Відомий пристрій для розвитку гнучкості хребта, який має важіль з опорним елементом для ро зміщення його на середній частині тулуба пацієнта, лежачого вниз обличчям, і шарнірно підвішена тяга для захвата руками перед важелем. [Авт. св. СРСР, №1784240А1, А63В23/00, Бюл. №48,1992]. Недоліком цього аналога є те, що місце розташування тяги і передбачувана робота з захватом її руками незручна, потребує значних зусиль, і тому не кожний пацієнт спроможний виконувати на ньому коригувальні дії. До того ж, майже відсутнє витягання хребта, бо тіло пацієнта протягом всієї процедури знаходиться у горизонтальному положенні. Відомий тренувальний пристрій, переважно для хребта - «Профілактор Євмінова» і спосіб профілактики та лікування деформацій і дегенеративних захворювань хребта, що має полицю для розміщення пацієнта, пристосовану для установки і нахилу if під різними кутами за допомогою тросика, закріпленого одним кінцем на опорі, другим - на зворотній стороні полиці, а засіб для утримання на ній пацієнта, який виконано у вигляді рукояток, закріплених на рухомому кронштейні з можливістю фіксації їх на полиці. При цьому, проекція середини хребта пацієнта поєднана із серединою прогону полиці і прогинанням в межах 2-3% її довжини. [П. (19) UA (11) 69831 (13) C2 (21) 20031211290 (22) 09.12.2003 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Юмашева Любов Іванівна (73) Юмашева Любов Іванівна (56) RU 2061453, 10.06.1996 UA 51448, 15.11.2002 UA 54552, 13.03.2003 SU1784240, 30.12.1992 SU 1750707, 30.07.1992 US 4611806, 16.09.1986 RU 2206306, 20.06.2003 3 69831 4 України, №54552С2, А61Η1/02, А63В23/02, у різноманітних видах висіння з прогинанням його А63В17/00, А63В21/068, Бюл. №3, 2003]. у різних відділах хребта при опиранні на підвішену Недоліком цього пристрою є те, що на ньому опору, виконану у вигляді набору різних по розміру неможливо тривалий час виконувати запропонофіксуючих пластин з можливістю прикріплення і вані вправи з належним дозуванням і очікуваним використання їх для забезпечення належного результатом, бо утримання тіла у висячому половпливу коригуючих заходів на кістково-мязові женні на руках потребує надто великих зусиль. структури хребта та більш ефективного і надійного Даний пристрій, крім того, не має засобів для приформування фізіологічно обгрунтованої постави мусового вигинання хребта у різних його відділах і пацієнта. напрямках і тому малоефективний для коригуванПоставлена задача вирішена тим, що пристрій ня постави. для витягання хребта і корекції постави складаВідомий спосіб проведення лікувальної гімнасється з навісної рами з гачками і установленими тики для підвищення тонусу м'язів поперекового на ній фіксаторами пацієнта з можливістю перемівідділу хребта, створюваний циклами однополюсщення його по висоті і фіксації на опорі, згідно з них короткочасних (1-2сек.) натискань м'язами передбачуваним винаходом, фіксатор пацієнта у тулуба на упор, що встановлений впритул до однівисінні виконано у вигляді П-подібної перекладиєї з сторін поперекового відділу хребта в площині, ни, закріпленої кронштейнами на навісній рамі з яка розташована вздовж нормалі до вертикальної гачками, а фіксатор пацієнта в упорі - у вигляді осі хребта - в один бік, а по закінченню виконання комплекту пелотів - знімних і змінних пластин з циклу навантажень здійснюються аналогічні цикли м'яким покриттям та з можливістю поперемінного в інші боки шляхом перестановки упора. [П. Україзакріплення кожної з них на нижніх кінцях Пни, №51448А, А61Η1/00, Бюл. №11, 2002]. подібнії перекладини. Недоліком цього способу є те, що в ньому відТехнічний результат, досягнутий завдяки висутні засоби витягання хребта пацієнта та не ствокористанню сукупності всіх відрізняючих ознак рюються умови для згинання і прогинання хребта запропонованого пристрою полягає у тому, що відповідно до напрямку та амплітуди руху, що, в досягнуті можливості більш ефективного витягансвою чергу, не достатньо ефективно впливає на ня хребта пацієнта у висінні і упорі, а також більш коригування постави. адекватного по напрямку та амплітуді вигинання Найближчим по технічній суті є пристрій для хребта і тренувального навантаження фіксуючих витягання хребта, який має підвісну раму з гачкайого м'язів для створення міцного м'язового корсеми і установлену на ній за допомогою шарнірів і та - основи стабільної, естетичної на вигляд, посстійок-фіксаторів опорну плиту для фіксації пацієтави. нта під певним кутом до опори з жорстко прикріпСуть запропонованого пояснюється кресленленою до неї опорною пластиною на стійці з м'яням, де на Фіг.1 зображено пристрій для витягання ким покриттям. [П. РФ, №2061453, А61Н1/00, Бюл. хребта та коригування постави в аксонометрії; на №16, 1996]. Фіг.2 - те ж саме, вигляд спереду; на Фіг.3 - те ж Недоліком прототипу є те, що в ньому недосаме, вигляд збоку; на Фіг.4 - комплект пелотів, статньо забезпечено витягання хребта, а закріпвигляд спереду; на Фіг.5 - те ж саме, вигляд збоку. лення піднятих ніг на опорній плиті при опиранні Конкретно, пристрій для витягання хребта та підйомами на край пластини може викликати бокоригування постави складається з навісної рами льові відчуття. Крім того, при вказаній фіксації ніг і 1 з гачками 2, закріпленого на ній фіксатора пацієопиранні спиною на підлогу пацієнт здійснює витянта у висінні - П-подібної перекладини 3, прикріпгання хребта тільки у поперековому відділі і посиленої до навісної рами кронштейнами 4 та фіксалює згинання його у грудному, збільшуючи кіфоз тора пацієнта в упорі - у вигляді комплекту пелотів хребта, що погіршує умови коригування постави. Фіг.5 - знімних і змінних пластин 5 з м'яким покритНедостатньо ефективне витягання хребта пацієнтям 6, що закріплюються гвинтами 7 на нижніх та в положенні лежачи на похилій плиті, зважаючи кінцях П-подібної перекладини. на виникнення тертя між тілом і опорою та зігнуті у Користуються пристроєм таким чином: підвівсіх суглобах ноги. До того ж, зазначені пози з шують навісну раму 1 гачками 2 на опору (наприопущеною головою і піднятими догори ногами, що клад, на «Шведську стінку»), прикріплюють необхарактерно для прототипу, можуть викликати західний пелот 5 до П-подібної перекладини 3 і грозу для здоров'я пацієнта через посилення крозакріплюють його гвинтами 7, після чого пристув'яного тиску у судинах головного мозку, особливо пають до профілактично-лікувальної процедури у літніх пацієнтів. виконання різноманітних вправ лікувальної гімнасВ основу винаходу поставлена задача з уратики у висіннях і упорах з різними захватами перехуванням всіх позитивних та негативних якостей кладини руками при опиранні різними відділами прототипу - пристрою для витягання хребта - розхребта та частинами тіла на м'яке покриття 6 перобити новий варіант пристрою, який дав би можлота 5. ливість не тільки посилити витягання хребта, а і - В першій вправі у висінні з захватом за бокові забезпечити його прогинання в усіх його відділах з частини П-подібної перекладини 3 руками, напраможливістю більш активного навантаження відповленими угору-всторони і спираючись грудним відних кістково-м'язових структур тулуба пацієнта відділом спини на пелот 5, пацієнт виконує прогидля створення надійного корсету хребта і стабільнання у поперековій частині тулуба, подаючи пряності правильної постави. Це передбачалось вимі ноги назад якомога далі. (5-10 разів); конати за рахунок нової конструкції пристрою для - у другій вправі, при опущеному і зафіксовазабезпечення більш тривалого утримання пацієнта ному на опорі пристрої на рівень, відповідний пос 5 69831 6 тановці напівзігнутих розслаблених ніг на підлогу і ступні поряд) - фіксація пози (3-5сек.), повторює (руки і спина в положенні впр.1), пацієнт у полоце ж саме вліво, далі, повернувшись в вихідне женні змішаного висіння поступово посилює витяположення на зігнутих ногах, пацієнт маленькими гання хребта, тягнучись куприком вниз при розскроками йде назад до опору на пальці прямих ніг і лаблених м'язах спини і виконуючи по черзі: притискає спину до пелоту 5, посилюючи розтягуспочатку витягання хребта з зусиллям (2-3сек.), а вання м'язів плечового поясу, грудей та черевного потім - розслаблення (2-3сек), після чого повторює пресу (5-10сек.). ці рухи (5-10 разів); На наступних етапах виконання вправ із за- у третій вправі (вихідне положення пацієнта, стосуванням пристрою пацієнт, по черзі змінюючи як у вир.2 і нижня границя пелота 5 під лопаткапелоти з широкого до вузького (Фіг. 4, 5), виконує ми), зробивши витягання (2-3сек.), пацієнт розгикомплекс запропонованих вправ з метою збільнає ноги в колінах і подає таз назад, здійснюючи шення амплітуди прогинання та направленого ковигинання хребта та посилюючи його витягання ригуючого впливу на кістково-мязові структури при розслаблених м'язах спини. Повернувшись в різних відділів хребта, особливо приділяючи увагу вихідне положення і спираючись спиною на пелот, грудному відділу. пацієнт переставляє руки вниз з кроком приблизно Технічною перевагою запропонованого при1см. і повторює ці дії. Поступово спускаючись і строю над прототипом є те, що за допомогою заповторюючи витягання та вигинання, пацієнт тастосування П-подібної перекладини досягнута моким чином, коригує весь грудний відділ хребта з жливість виконувати вправи у висінні і змішаному поступовим, адекватним прогинанню розтягуванвисінні, тримаючись руками за різні частини переням м'язів грудей та черевного пресу; кладини, що дало можливість задіяти більшу кіль- у четвертій вправі - те саме, що і впр.1, але кість м'язів пацієнта, крім того, введення в консстоячи обличчям до П-подібної перекладини 3 і трукцію пристрою упорів для фіксації тіла пацієнта спираючись на пелот 5 животом; у вигляді пелотів дало можливість застосовувати - у п'ятій вправі - те саме, що у впр.4, але заїх для примусового коригування хребта пацієнта у хват руками за верхню частину перекладини 3; різних відділах при оптимальних умовах його витя- у шостій вправі пацієнт стає спиною (грудним гання, а заміна пелотів, враховуючи їх розмір, завідділом) впритул до пелоту 5 і закладає зігнуті в безпечила можливість посилювати коригуючий ліктях руки в середину П-подібної перекладини 3, вплив запропонованих вправ. спираючись ліктями на кронштейн 4 і тримаючись Сподіваємося, що цей пристрій знайде широке за бокові частини перекладини 3, повільно згинарозповсюдження у дитячих садках, школах, вузах ючи ноги і притискаючись спиною до пелоту, прота інших цивільних і військових закладах, особливисає (3-5сек.), потім в цьому ж Положенні, пересво в кабінетах лікувальної гімнастики. тупаючи на місті, повертає носки ніг вправо (коліна 7 Комп’ютерна верстка О.Воробєй 69831 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
