Швидкопересувний упор безступінчастого розташування

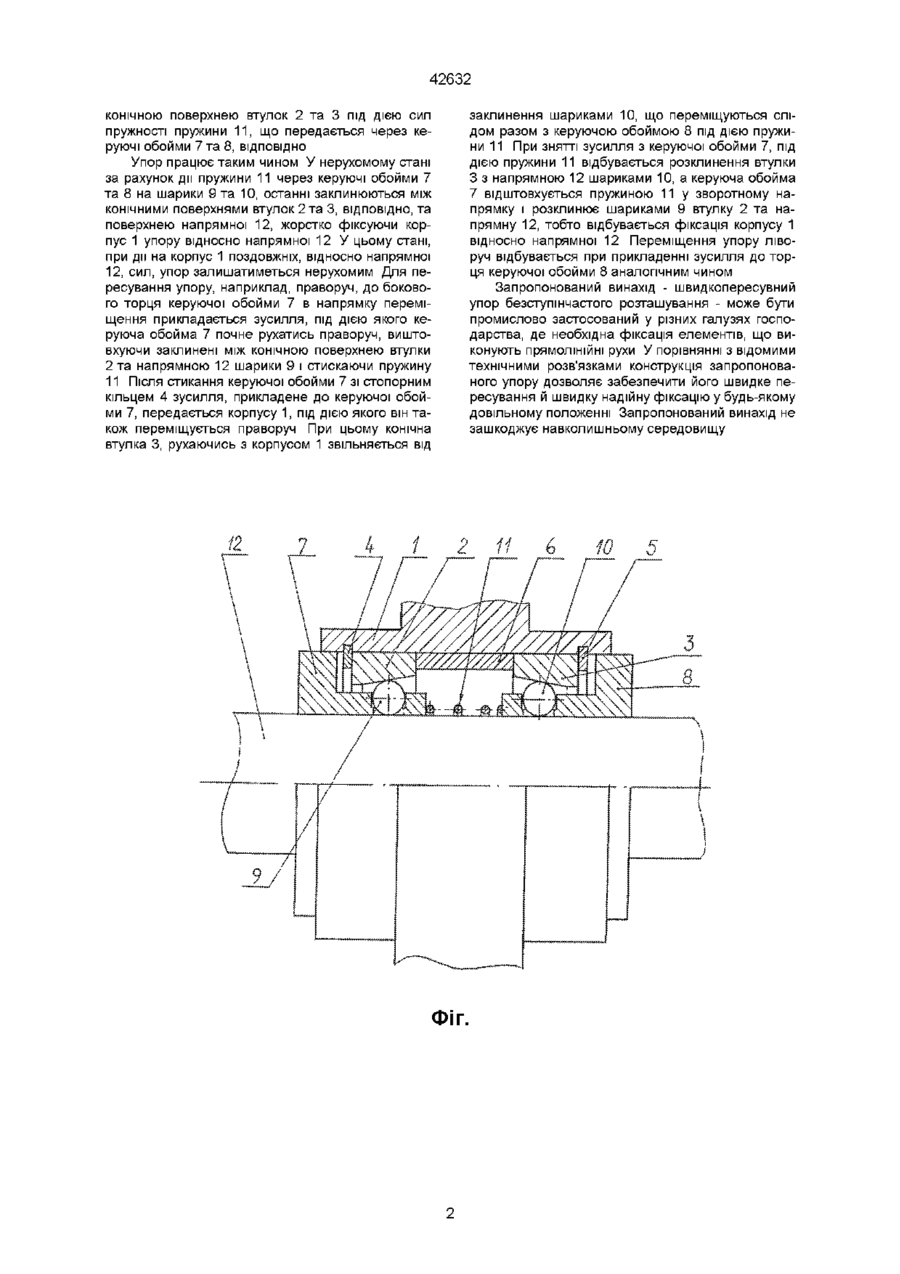

Швидкопересувний упор безступінчастого розташування, який має корпус з циліндричним отво ром, підпружинені клинові елементи, які розміщені у деталях з конічними отворами, напрямну, який відрізняється тим, що як клинові елементи використані шарики, які розташовані у розклинених пружиною та насаджених на напрямну з можливістю пересування керуючих обоймах, та які мають можливість взаємодіяти з напрямною та втулками з конічними отворами, розташованими у корпусі та зафіксованими в ньому від осьового переміщення стопорними кільцями Винахід відноситься до машинобудування і може бути використаний у всіх галузях господарства, де необхідна швидка фіксація механізму прямолінійних переміщень, наприклад, виконавчого органу, у будь-якому довільному положенні Найбільш близьким за конструктивними ознаками до запропонованого винаходу є обраний як прототип пристрій для прямолінійних переміщень виконавчого органу (а с СРСР № 859722, F16H21/04, 1981, який має відомий вузол, що містить корпус з циліндричним отвором, усередині якого з обох боків розміщені підпружинені в осьовому напрямку стакани, а на кінцях корпусу встановлені деталі з конічними отворами у вигляді регулювальних гайок, в яких розміщені клинові елементи - цангові затискачі, довжина яких більше глибини конічних отворів та через які проходить гнучкий зв'язок ведучого вузла Недоліками вказаного прототипу є непристосованість конструкції відомого вузла до використання їїяк упору До основи винаходу була поставлена задача створення швидкопересувного упору безступінчастого розташування, конструкція якого забезпечила б можливість швидкого його переміщення зі швидкою надійною фіксацією у будь-якому довільному положенні Для розв'язання поставленої задачі запропонований швидкопересувний упор безступінчастого розташування, який має корпус з циліндричним отвором, підпружинені клинові елементи, що розміщені у деталях з конічними отворами, напрямну, має використані як клинові елементи шарики, які розташовані у розклинених пружиною та насаджених на напрямну з можливістю пересування керуючих обоймах та які мають можливість взаємодія ти з напрямною та втулками з конічними отворами, розташованими у корпусі та зафіксованими в ньому від осьового переміщення стопорними кільцями Між ВІДМІТНИМИ ознаками та задачею винаходу існує такий причинно-наслідковий зв'язок використання як клинових елементів шариків, розташованих у керуючих обоймах, а також наявність у корпусі запропонованого упору втулок з конічними отворами та попередньо стиснутої пружини, під дією якої відбувається розклинення втулок і напрямної шариками, дозволяють надійно фіксувати упор від переміщення по напрямній, а при необхідності, - швидко зняти фіксацію прикладенням до керуючої обойми (керуючих обойм) зусилля, протилежного зусиллю пружини, й пересунути упор у інше довільне положення з автоматичною фіксацією у ньому при знятті зусилля з керуючої обойми (керуючих обойм) Сутність винаходу пояснюється графічним матеріалом, де зображений запропонований упор з його поздовжнім перерізом (фіг) Запропонований винахід - швидкопересувний упор безступінчастого розташування - має корпус 1, у якому розташовані втулки 2 і 3, зафіксовані від осьового переміщення стопорними кільцями 4, 5 і проміжним кільцем 6, розміщеним між втулками 2, 3 Втулки 2 і 3 мають КОНІЧНІ отвори, у які введені керуючі обойми 7 та 8 з розташованими у їх радіальних отворах шариками 9 і 10, ВІДПОВІДНО Керуючі обойми 7 та 8 з розміщеною між ними попередньо стиснутою пружиною 11 насаджені на жорстку напрямну 12 з можливістю поздовжнього переміщення Шарики 9 і 10 є клиновими елементами і встановлені так, що мають можливість взаємодіяти з поверхнею напрямної 12 та со (О 42632 конічною поверхнею втулок 2 та 3 під дією сил пружності пружини 11, що передається через керуючі обойми 7 та 8, ВІДПОВІДНО Упор працює таким чином У нерухомому стані за рахунок дії пружини 11 через керуючі обойми 7 та 8 на шарики 9 та 10, останні заклинюються між конічними поверхнями втулок 2 та 3, ВІДПОВІДНО, та поверхнею напрямної 12, жорстко фіксуючи корпус 1 упору відносно напрямної 12 У цьому стані, при дії на корпус 1 поздовжніх, відносно напрямної 12, сил, упор залишатиметься нерухомим Для пересування упору, наприклад, праворуч, до бокового торця керуючої обойми 7 в напрямку переміщення прикладається зусилля, під дією якого керуюча обойма 7 почне рухатись праворуч, виштовхуючи заклинені між конічною поверхнею втулки 2 та напрямною 12 шарики 9 і стискаючи пружину 11 Після стикання керуючої обойми 7 зі стопорним кільцем 4 зусилля, прикладене до керуючої обойми 7, передається корпусу 1, під дією якого він також переміщується праворуч При цьому конічна втулка 3, рухаючись з корпусом 1 звільняється від заклинення шариками 10, що переміщуються слідом разом з керуючою обоймою 8 під дією пружини 11 При знятті зусилля з керуючої обойми 7, під дією пружини 11 відбувається розклинення втулки З з напрямною 12 шариками 10, а керуюча обойма 7 відштовхується пружиною 11 у зворотному напрямку і розклинює шариками 9 втулку 2 та напрямну 12, тобто відбувається фіксація корпусу 1 відносно напрямної 12 Переміщення упору ліворуч відбувається при прикладенні зусилля до торця керуючої обойми 8 аналогічним чином Запропонований винахід - швидкопересувний упор безступінчастого розташування - може бути промислово застосований у різних галузях господарства, де необхідна фіксація елементів, що виконують прямолінійні рухи У порівнянні з відомими технічними розв'язками конструкція запропонованого упору дозволяє забезпечити його швидке пересування й швидку надійну фіксацію у будь-якому довільному положенні Запропонований винахід не зашкоджує навколишньому середовищу ФІГ. 42632 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
