Спосіб рекуперації тепла при ректифікації спирту

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 38942

Опубліковано: 15.06.2005

Автори: Кизюн Тарас Григорович, Кизюн Григорій Олександрович, Міхненко Олександр Євгенович, Журавський Ігор Миколайович, Чебаков Руслан Миколайович, Міщенко Олексій Семенович, Міхненко Євгеній Олександрович

Завантажити PDF файл.

Формула / Реферат

Текст

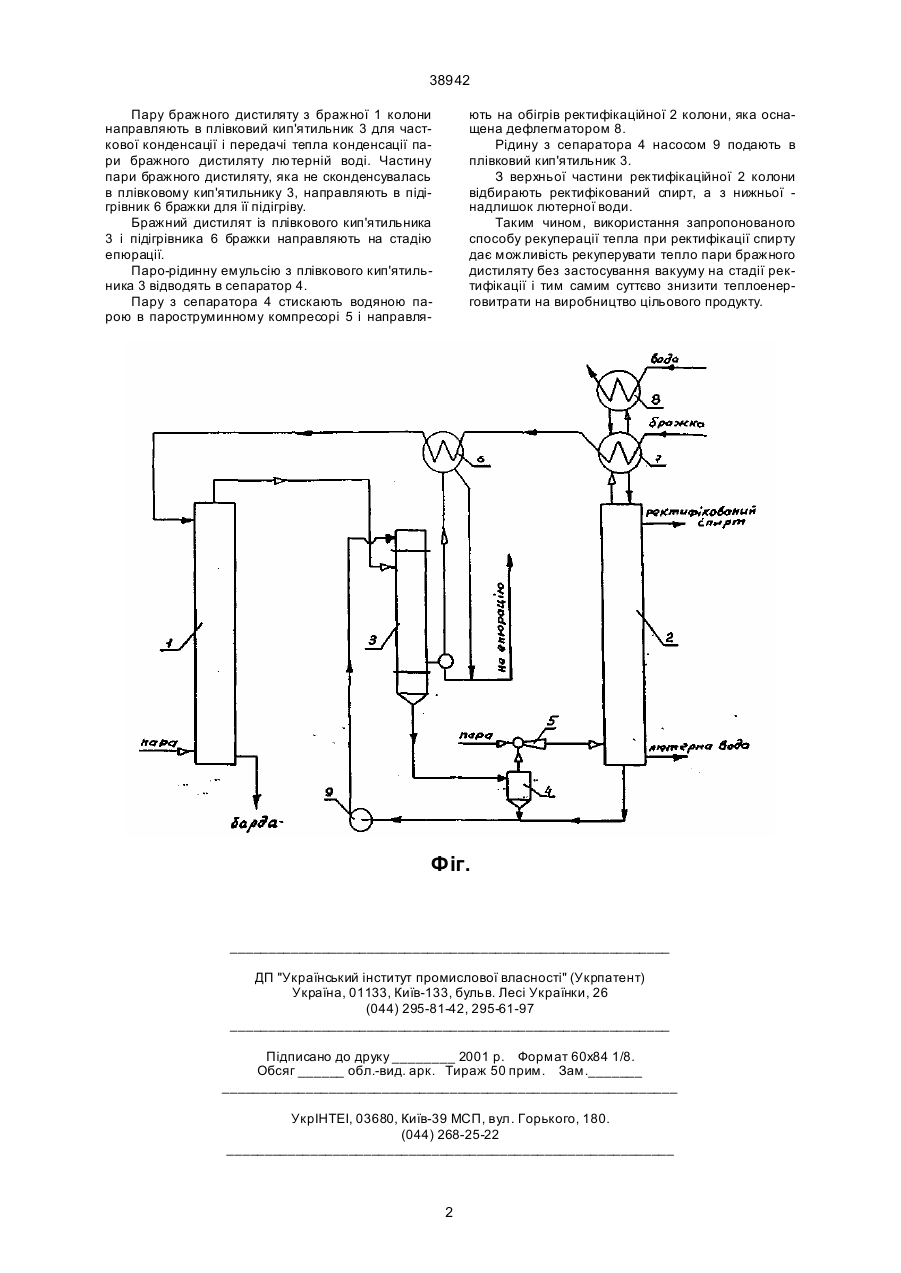

Спосіб рекуперації тепла при ректифікації спирту, що передбачає передачу тепла конденсації пари бражного дистиляту через поверхню теплообміну лютерній воді, яка знаходиться під вакуумом, який відрізняється тим, що одержану пару лютерної води стискають водяною парою і направляють на обігрів стадії ректифікації. (19) (21) 2000116822 (22) 29.11.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Міхненко Євгеній Олександрович, Кизюн Григорій Олександрович, Міщенко Олексій Семенович, Журавський Ігор Миколайович, Чебаков Руслан Миколайович, Міхненко Олександр Євгенович, Кизюн Тарас Григорович 38942 Пару бражного дистиляту з бражної 1 колони направляють в плівковий кип'ятильник 3 для часткової конденсації і передачі тепла конденсації пари бражного дистиляту лютерній воді. Частину пари бражного дистиляту, яка не сконденсувалась в плівковому кип'ятильнику 3, направляють в підігрівник 6 бражки для її підігріву. Бражний дистилят із плівкового кип'ятильника 3 і підігрівника 6 бражки направляють на стадію епюрації. Паро-рідинну емульсію з плівкового кип'ятильника 3 відводять в сепаратор 4. Пару з сепаратора 4 стискають водяною парою в пароструминному компресорі 5 і направля ють на обігрів ректифікаційної 2 колони, яка оснащена дефлегматором 8. Рідину з сепаратора 4 насосом 9 подають в плівковий кип'ятильник 3. З верхньої частини ректифікаційної 2 колони відбирають ректифікований спирт, а з нижньої надлишок лютерної води. Таким чином, використання запропонованого способу рекуперації тепла при ректифікації спирту дає можливість рекуперувати тепло пари бражного дистиляту без застосування вакууму на стадії ректифікації і тим самим суттєво знизити теплоенерговитрати на виробництво цільового продукту. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

Method for heat recovery at alcohol rectification

Автори англійською

Mikhnenko Yevhen Oleksandrovych, Mikhnenko Yevhenii Oleksandrovych, Kyziun Hryhorii Oleksandrovych, Mischenko Oleksii Semenovych, Zhuravskyi Ihor Mykolaiovych, Kyziun Taras Hryhorovych

Назва патенту російською

Способ рекуперации тепла при ректификации спирта

Автори російською

Михненко Евгений Александрович, Кизюн Григорий Александрович, Мищенко Алексей Семенович, Журавский Игорь Николаевич, Кизюн Тарас Григорьевич

МПК / Мітки

МПК: B01D 3/00

Мітки: тепла, ректифікації, спирту, рекуперації, спосіб
