Взірцева витратомірна установка

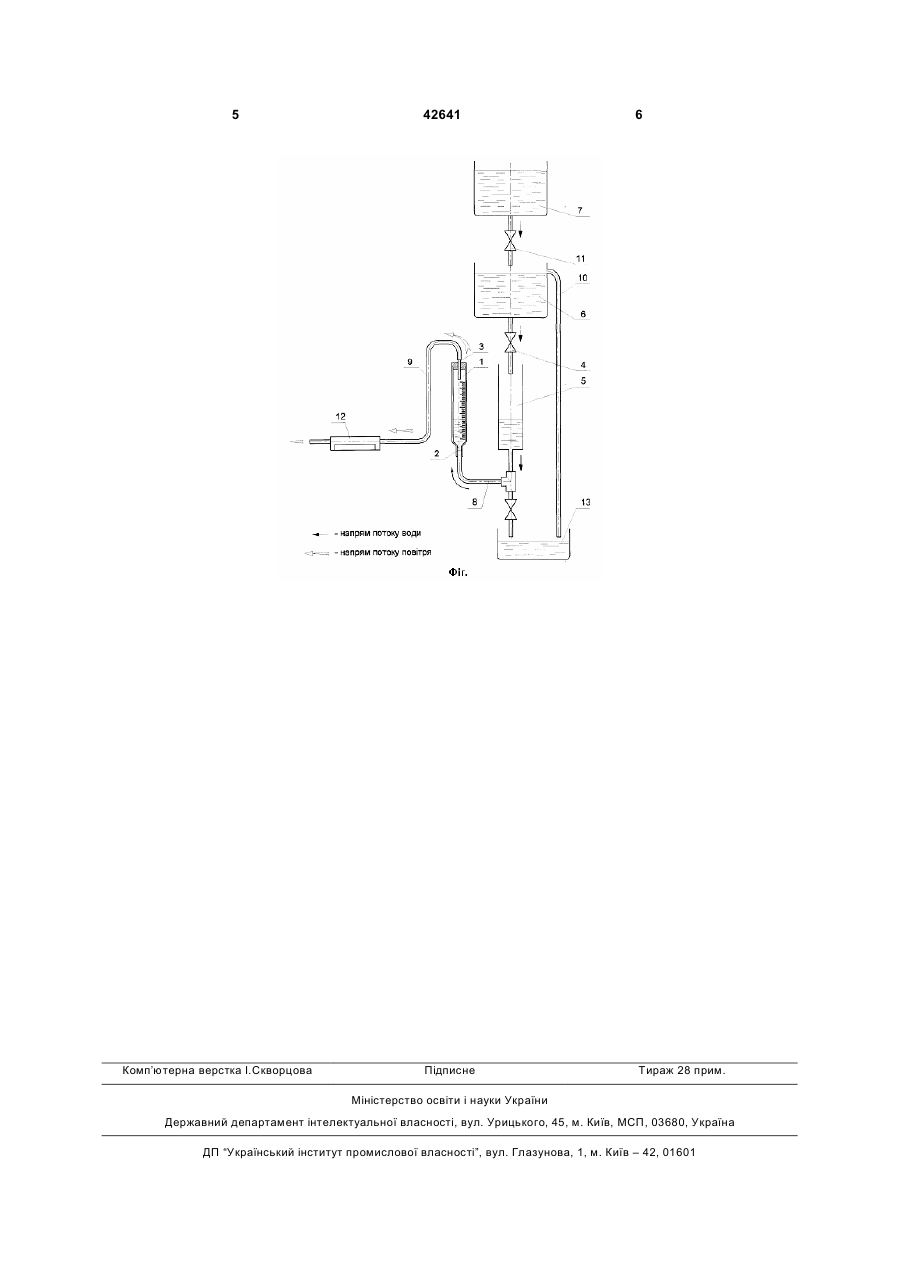

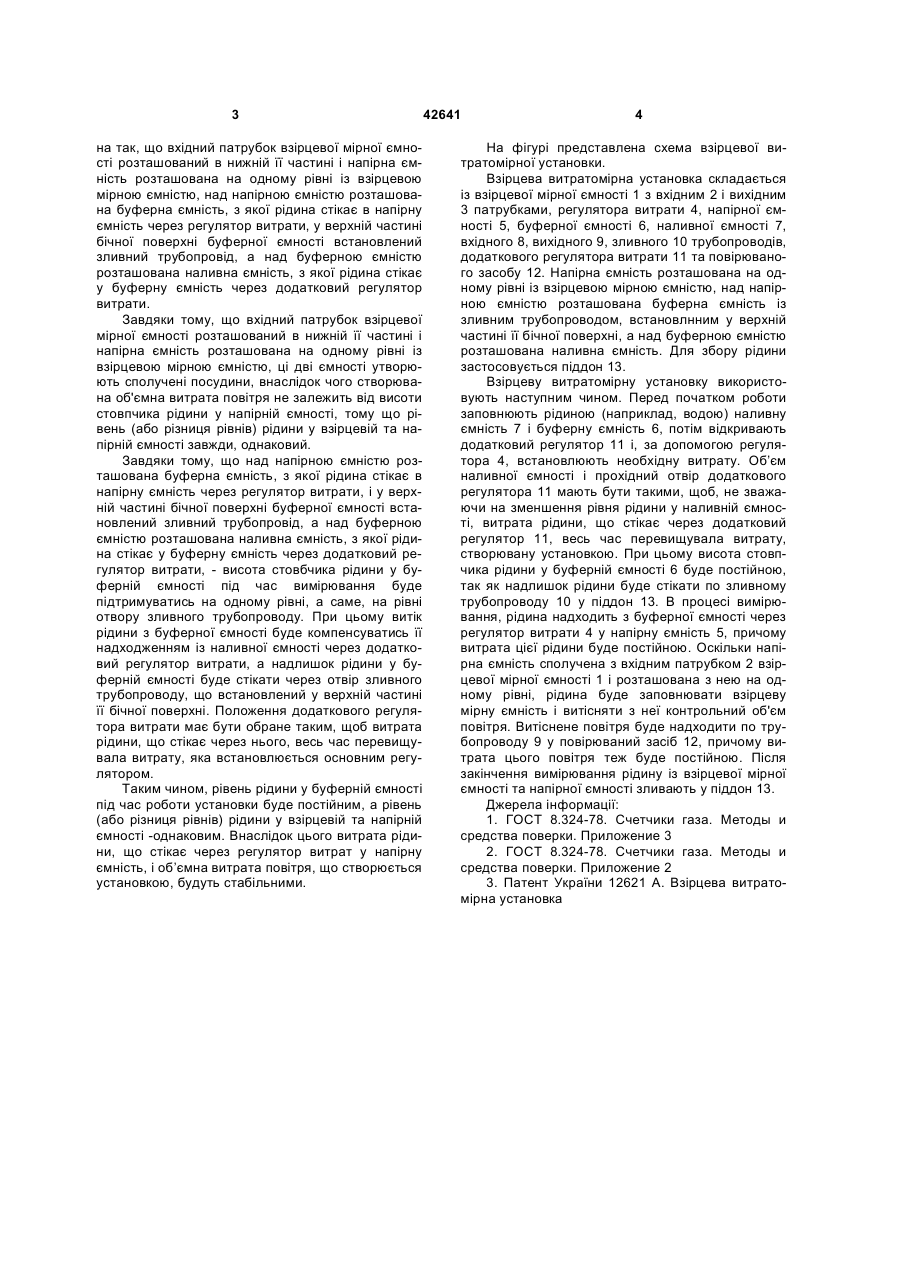

Взірцева витратомірна установка, що містить взірцеву мірну ємність з вхідним та вихідним патрубками, напірну ємність, з'єднану з її вхідним патрубком, регулятор витрати, вхідний та вихідний трубопроводи та повірюваний засіб, з'єднаний з 3 на так, що вхідний патрубок взірцевої мірної ємності розташований в нижній її частині і напірна ємність розташована на одному рівні із взірцевою мірною ємністю, над напірною ємністю розташована буферна ємність, з якої рідина стікає в напірну ємність через регулятор витрати, у верхній частині бічної поверхні буферної ємності встановлений зливний трубопровід, а над буферною ємністю розташована наливна ємність, з якої рідина стікає у буферну ємність через додатковий регулятор витрати. Завдяки тому, що вхідний патрубок взірцевої мірної ємності розташований в нижній її частині і напірна ємність розташована на одному рівні із взірцевою мірною ємністю, ці дві ємності утворюють сполучені посудини, внаслідок чого створювана об'ємна витрата повітря не залежить від висоти стовпчика рідини у напірній ємності, тому що рівень (або різниця рівнів) рідини у взірцевій та напірній ємності завжди, однаковий. Завдяки тому, що над напірною ємністю розташована буферна ємність, з якої рідина стікає в напірну ємність через регулятор витрати, і у верхній частині бічної поверхні буферної ємності встановлений зливний трубопровід, а над буферною ємністю розташована наливна ємність, з якої рідина стікає у буферну ємність через додатковий регулятор витрати, - висота стовбчика рідини у буферній ємності під час вимірювання буде підтримуватись на одному рівні, а саме, на рівні отвору зливного трубопроводу. При цьому витік рідини з буферної ємності буде компенсуватись її надходженням із наливної ємності через додатковий регулятор витрати, а надлишок рідини у буферній ємності буде стікати через отвір зливного трубопроводу, що встановлений у верхній частині її бічної поверхні. Положення додаткового регулятора витрати має бути обране таким, щоб витрата рідини, що стікає через нього, весь час перевищувала витрату, яка встановлюється основним регулятором. Таким чином, рівень рідини у буферній ємності під час роботи установки буде постійним, а рівень (або різниця рівнів) рідини у взірцевій та напірній ємності -однаковим. Внаслідок цього витрата рідини, що стікає через регулятор витрат у напірну ємність, і об’ємна витрата повітря, що створюється установкою, будуть стабільними. 42641 4 На фігурі представлена схема взірцевої витратомірної установки. Взірцева витратомірна установка складається із взірцевої мірної ємності 1 з вхідним 2 і вихідним 3 патрубками, регулятора витрати 4, напірної ємності 5, буферної ємності 6, наливної ємності 7, вхідного 8, вихідного 9, зливного 10 трубопроводів, додаткового регулятора витрати 11 та повірюваного засобу 12. Напірна ємність розташована на одному рівні із взірцевою мірною ємністю, над напірною ємністю розташована буферна ємність із зливним трубопроводом, встановлнним у верхній частині її бічної поверхні, а над буферною ємністю розташована наливна ємність. Для збору рідини застосовується піддон 13. Взірцеву витратомірну установку використовують наступним чином. Перед початком роботи заповнюють рідиною (наприклад, водою) наливну ємність 7 і буферну ємність 6, потім відкривають додатковий регулятор 11 і, за допомогою регулятора 4, встановлюють необхідну витрату. Об’єм наливної ємності і прохідний отвір додаткового регулятора 11 мають бути такими, щоб, не зважаючи на зменшення рівня рідини у наливній ємності, витрата рідини, що стікає через додатковий регулятор 11, весь час перевищувала витрату, створювану установкою. При цьому висота стовпчика рідини у буферній ємності 6 буде постійною, так як надлишок рідини буде стікати по зливному трубопроводу 10 у піддон 13. В процесі вимірювання, рідина надходить з буферної ємності через регулятор витрати 4 у напірну ємність 5, причому витрата цієї рідини буде постійною. Оскільки напірна ємність сполучена з вхідним патрубком 2 взірцевої мірної ємності 1 і розташована з нею на одному рівні, рідина буде заповнювати взірцеву мірну ємність і витісняти з неї контрольний об'єм повітря. Витіснене повітря буде надходити по трубопроводу 9 у повірюваний засіб 12, причому витрата цього повітря теж буде постійною. Після закінчення вимірювання рідину із взірцевої мірної ємності та напірної ємності зливають у піддон 13. Джерела інформації: 1. ГОСТ 8.324-78. Счетчики газа. Методы и средства поверки. Приложение 3 2. ГОСТ 8.324-78. Счетчики газа. Методы и средства поверки. Приложение 2 3. Патент України 12621 А. Взірцева витратомірна установка 5 Комп’ютерна верстка І.Скворцова 42641 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
