Дзвонова витратомірна установка

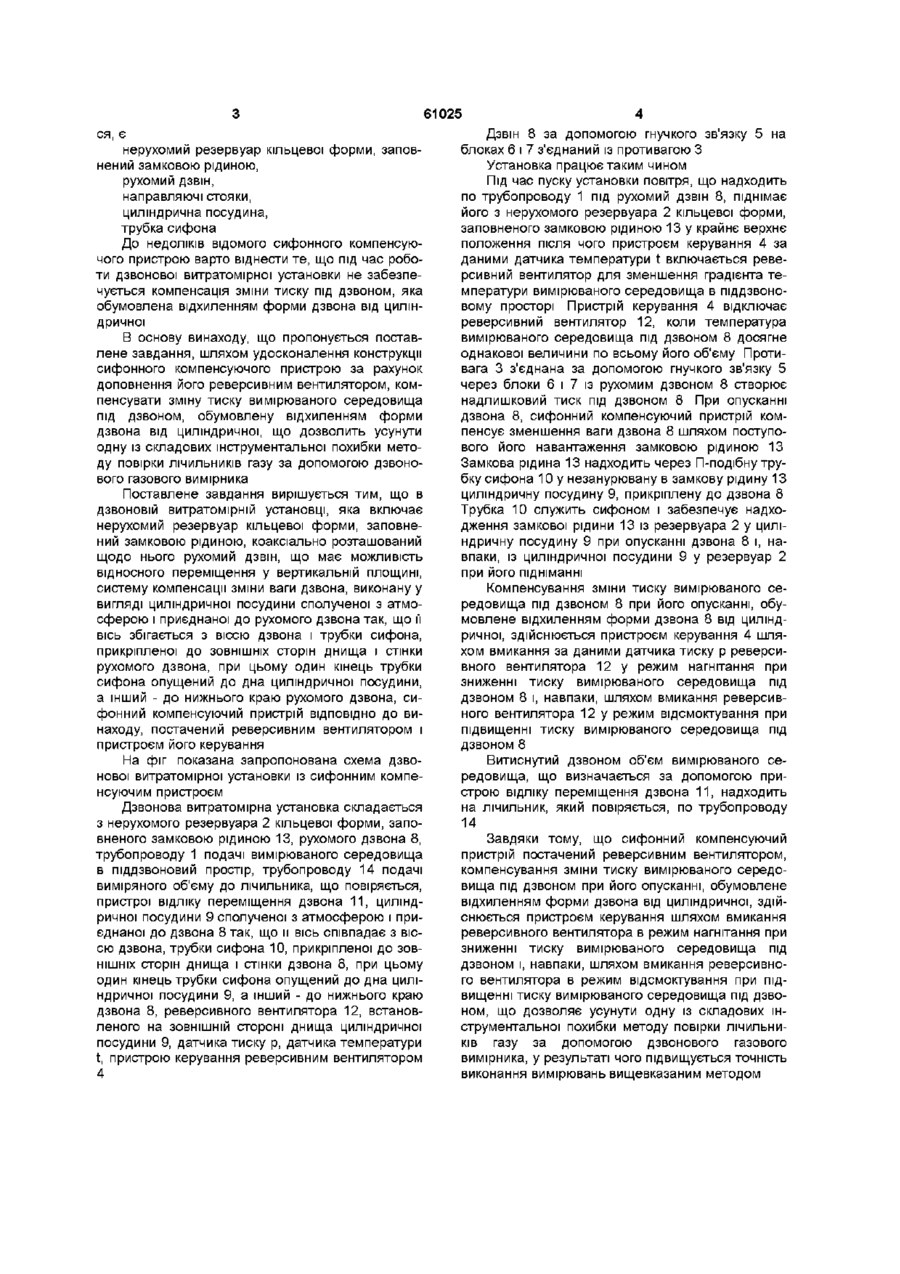

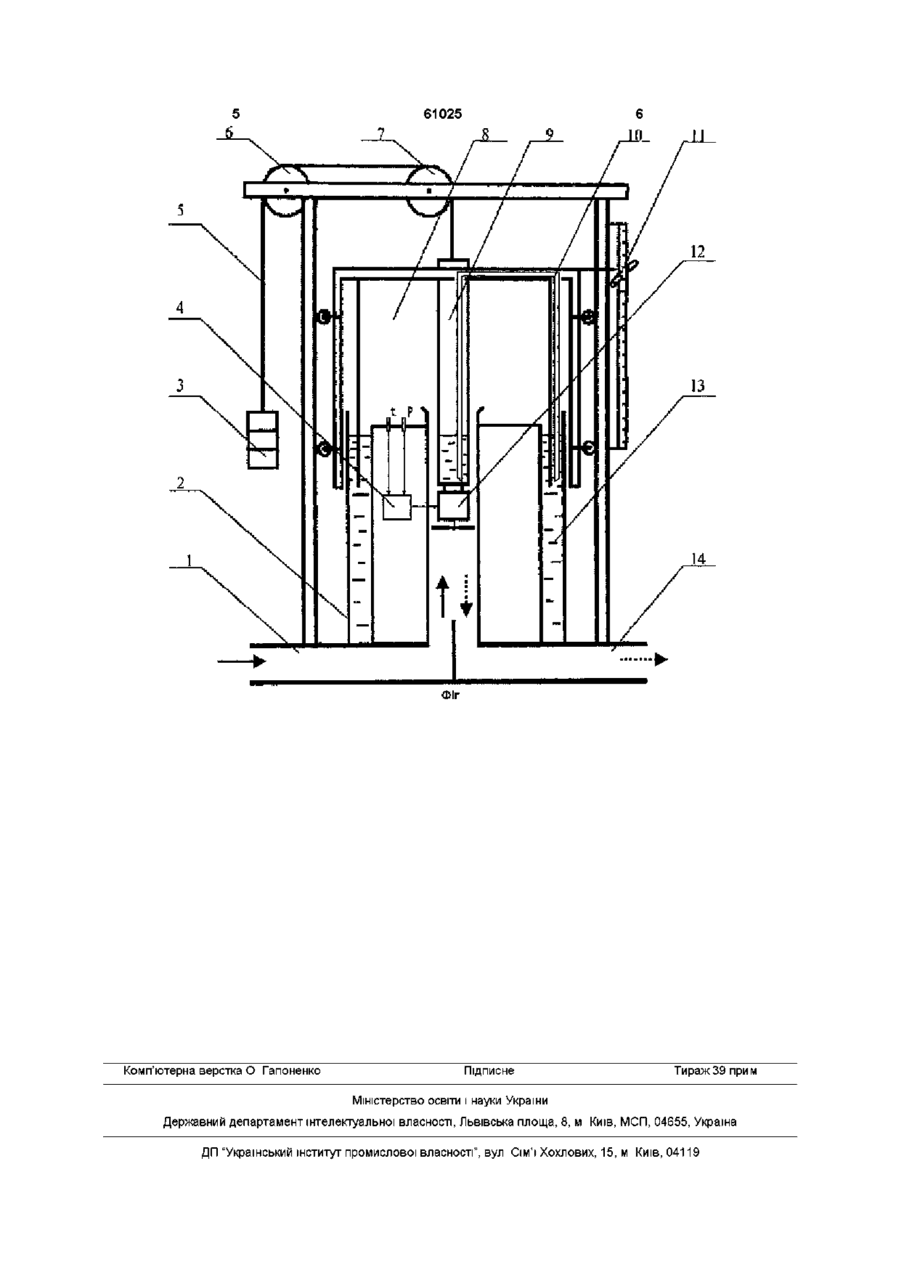

Дзвонова витратомірна установка, що включає нерухомий резервуар кільцевої форми, заповнений замковою рідиною, коаксіально розташований щодо нього рухомий дзвін, який має можливість відносного переміщення у вертикальній площині, систему компенсації зміни ваги дзвона, Недоліком цього способу компенсації зміни ваги дзвона, що обумовлене дією виштовхуючої (архімедової) сили, яка виникає в процесі занурення його стінок у замкову рідину, є наявність додаткової складової інструментальної похибки, обумов Загальними ознаками прототипу, які збігаються з істотними ознаками винаходу, що заявляєть ю о (О 61025 ся, є нерухомий резервуар кільцевої форми, заповнений замковою рідиною, рухомий дзвін, направляючі стояки, циліндрична посудина, трубка сифона До недоліків відомого сифонного компенсуючого пристрою варто віднести те, що під час роботи дзвонової витратомірної установки не забезпечується компенсація зміни тиску під дзвоном, яка обумовлена відхиленням форми дзвона від циліндричної В основу винаходу, що пропонується поставлене завдання, шляхом удосконалення конструкції сифонного компенсуючого пристрою за рахунок доповнення його реверсивним вентилятором, компенсувати зміну тиску вимірюваного середовища під дзвоном, обумовлену відхиленням форми дзвона від циліндричної, що дозволить усунути одну із складових інструментальної похибки методу повірки ЛІЧИЛЬНИКІВ газу за допомогою дзвонового газового вимірника Поставлене завдання вирішується тим, що в дзвоновій витратомірній установці, яка включає нерухомий резервуар кільцевої форми, заповнений замковою рідиною, коаксіально розташований щодо нього рухомий дзвін, що має можливість відносного переміщення у вертикальній площині, систему компенсації зміни ваги дзвона, виконану у вигляді циліндричної посудини сполученої з атмосферою і приєднаної до рухомого дзвона так, що її вісь збігається з віссю дзвона і трубки сифона, прикріпленої до ЗОВНІШНІХ сторін днища і стінки рухомого дзвона, при цьому один кінець трубки сифона опущений до дна циліндричної посудини, а інший - до нижнього краю рухомого дзвона, сифонний компенсуючий пристрій ВІДПОВІДНО до винаходу, постачений реверсивним вентилятором і пристроєм його керування На фіг показана запропонована схема дзвонової витратомірної установки із сифонним компенсуючим пристроєм Дзвонова витратомірна установка складається з нерухомого резервуара 2 кільцевої форми, заповненого замковою рідиною 13, рухомого дзвона 8, трубопроводу 1 подачі вимірюваного середовища в піддзвоновий простір, трубопроводу 14 подачі виміряного об'єму до лічильника, що повіряється, пристрої відліку переміщення дзвона 11, циліндричної посудини 9 сполученої з атмосферою і приєднаної до дзвона 8 так, що и вісь співпадає з віссю дзвона, трубки сифона 10, прикріпленої до ЗОВНІШНІХ сторін днища і стінки дзвона 8, при цьому один кінець трубки сифона опущений до дна циліндричної посудини 9, а інший - до нижнього краю дзвона 8, реверсивного вентилятора 12, встановленого на ЗОВНІШНІЙ стороні днища циліндричної посудини 9, датчика тиску р, датчика температури t, пристрою керування реверсивним вентилятором 4 Дзвін 8 за допомогою гнучкого зв'язку 5 на блоках 6 і 7 з'єднаний із противагою З Установка працює таким чином Під час пуску установки повітря, що надходить по трубопроводу 1 під рухомий дзвін 8, піднімає його з нерухомого резервуара 2 кільцевої форми, заповненого замковою рідиною 13 у крайнє верхнє положення після чого пристроєм керування 4 за даними датчика температури t включається реверсивний вентилятор для зменшення градієнта температури вимірюваного середовища в піддзвоновому просторі Пристрій керування 4 відключає реверсивний вентилятор 12, коли температура вимірюваного середовища під дзвоном 8 досягне однакової величини по всьому його об'єму Противага 3 з'єднана за допомогою гнучкого зв'язку 5 через блоки 6 і 7 із рухомим дзвоном 8 створює надлишковий тиск під дзвоном 8 При опусканні дзвона 8, сифонний компенсуючий пристрій компенсує зменшення ваги дзвона 8 шляхом поступового його навантаження замковою рідиною 13 Замкова рідина 13 надходить через П-подібну трубку сифона 10 у незанурювану в замкову рідину 13 циліндричну посудину 9, прикріплену до дзвона 8 Трубка 10 служить сифоном і забезпечує надходження замкової рідини 13 із резервуара 2 у циліндричну посудину 9 при опусканні дзвона 8 і, навпаки, із циліндричної посудини 9 у резервуар 2 при його підніманні Компенсування зміни тиску вимірюваного середовища під дзвоном 8 при його опусканні, обумовлене відхиленням форми дзвона 8 від циліндричної, здійснюється пристроєм керування 4 шляхом вмикання за даними датчика тиску р реверсивного вентилятора 12 у режим нагнітання при зниженні тиску вимірюваного середовища під дзвоном 8 і, навпаки, шляхом вмикання реверсивного вентилятора 12 у режим відсмоктування при підвищенні тиску вимірюваного середовища під дзвоном 8 Витиснутий дзвоном об'єм вимірюваного середовища, що визначається за допомогою пристрою відліку переміщення дзвона 11, надходить на лічильник, який повіряється, по трубопроводу 14 Завдяки тому, що сифонний компенсуючий пристрій постачений реверсивним вентилятором, компенсування зміни тиску вимірюваного середовища під дзвоном при його опусканні, обумовлене відхиленням форми дзвона від циліндричної, здійснюється пристроєм керування шляхом вмикання реверсивного вентилятора в режим нагнітання при зниженні тиску вимірюваного середовища під дзвоном і, навпаки, шляхом вмикання реверсивного вентилятора в режим відсмоктування при підвищенні тиску вимірюваного середовища під дзвоном, що дозволяє усунути одну із складових інструментальної похибки методу повірки ЛІЧИЛЬНИКІВ газу за допомогою дзвонового газового вимірника, у результаті чого підвищується точність виконання вимірювань вищевказаним методом 61025 Фіг Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
