Пристрій для стрибків у воду

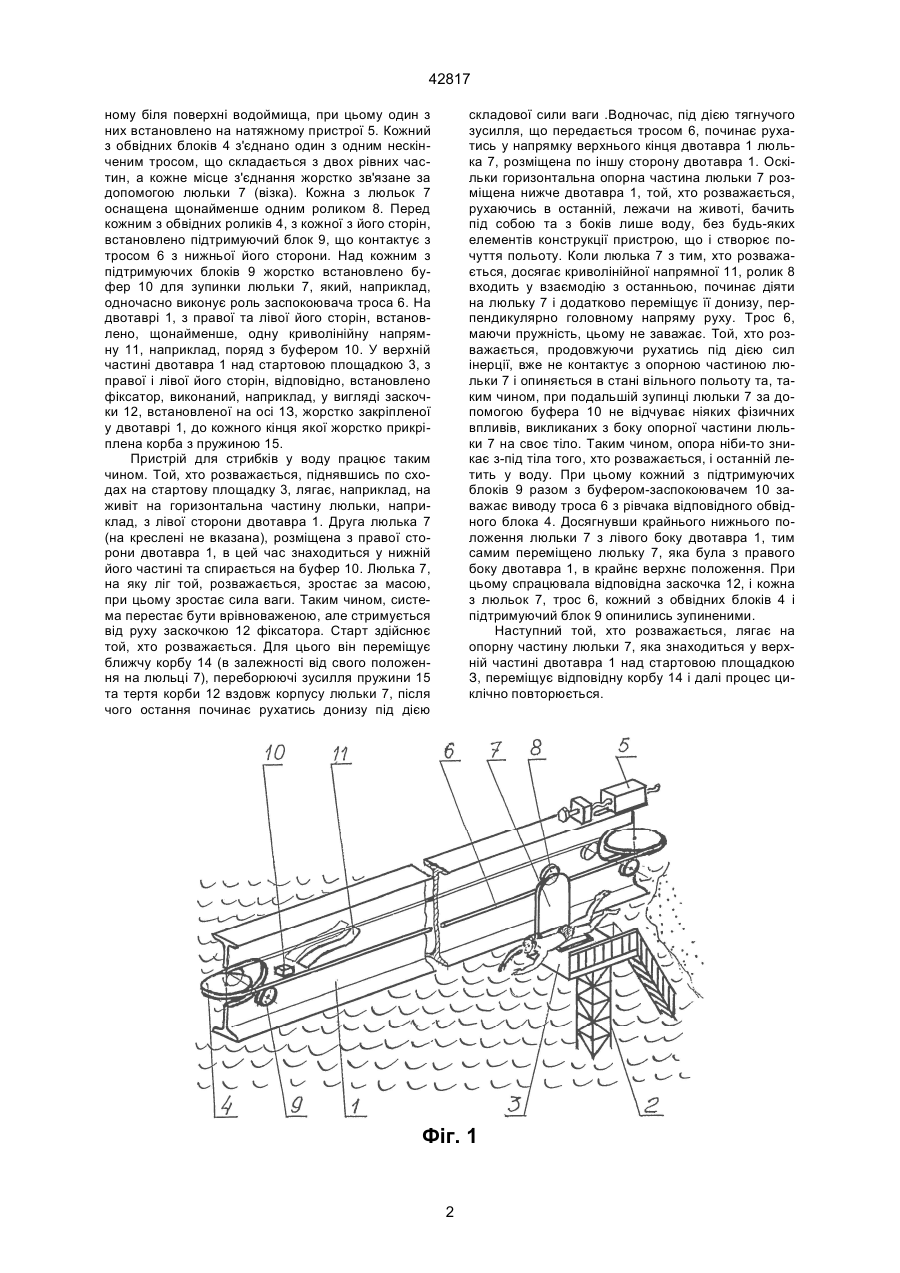

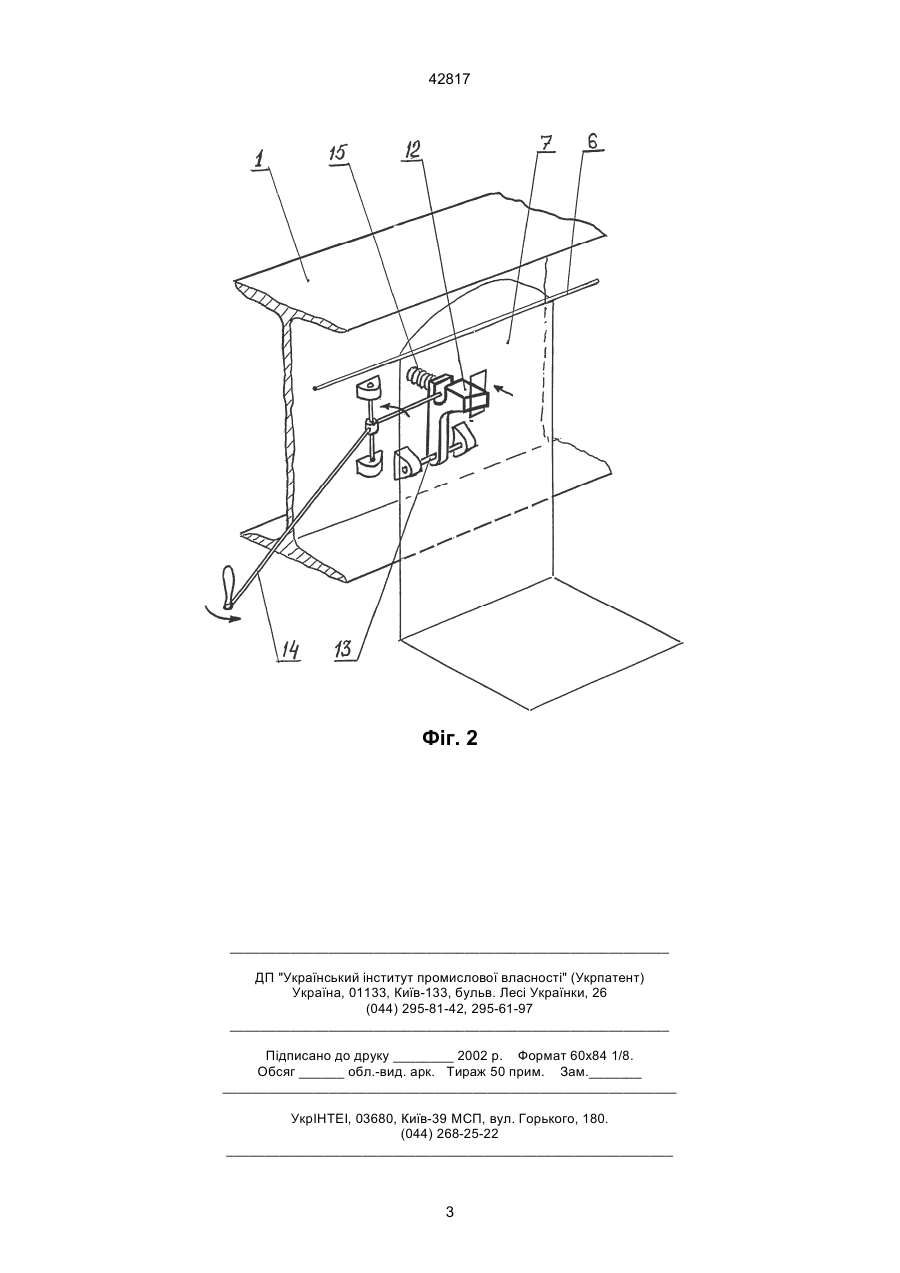

Пристрій для стрибків в воду, що містить нахилений двотавр, люльку для переміщення того, 42817 ному біля поверхні водоймища, при цьому один з них встановлено на натяжному пристрої 5. Кожний з обвідних блоків 4 з'єднано один з одним нескінченим тросом, що складається з двох рівних частин, а кожне місце з'єднання жорстко зв'язане за допомогою люльки 7 (візка). Кожна з люльок 7 оснащена щонайменше одним роликом 8. Перед кожним з обвідних роликів 4, з кожної з його сторін, встановлено підтримуючий блок 9, що контактує з тросом 6 з нижньої його сторони. Над кожним з підтримуючих блоків 9 жорстко встановлено буфер 10 для зупинки люльки 7, який, наприклад, одночасно виконує роль заспокоювача троса 6. На двотаврі 1, з правої та лівої його сторін, встановлено, щонайменше, одну криволінійну напрямну 11, наприклад, поряд з буфером 10. У верхній частині двотавра 1 над стартовою площадкою 3, з правої і лівої його сторін, відповідно, встановлено фіксатор, виконаний, наприклад, у вигляді заскочки 12, встановленої на осі 1З, жорстко закріпленої у двотаврі 1, до кожного кінця якої жорстко прикріплена корба з пружиною 15. Пристрій для стрибків у воду працює таким чином. Той, хто розважається, піднявшись по сходах на стартову площадку 3, лягає, наприклад, на живіт на горизонтальна частину люльки, наприклад, з лівої сторони двотавра 1. Друга люлька 7 (на креслені не вказана), розміщена з правої сторони двотавра 1, в цей час знаходиться у нижній його частині та спирається на буфер 10. Люлька 7, на яку ліг той, розважається, зростає за масою, при цьому зростає сила ваги. Таким чином, система перестає бути врівноваженою, але стримується від руху заскочкою 12 фіксатора. Старт здійснює той, хто розважається. Для цього він переміщує ближчу корбу 14 (в залежності від свого положення на люльці 7), переборюючі зусилля пружини 15 та тертя корби 12 вздовж корпусу люльки 7, після чого остання починає рухатись донизу під дією складової сили ваги .Водночас, під дією тягнучого зусилля, що передається тросом 6, починає рухатись у напрямку верхнього кінця двотавра 1 люлька 7, розміщена по іншу сторону двотавра 1. Оскільки горизонтальна опорна частина люльки 7 розміщена нижче двотавра 1, той, хто розважається, рухаючись в останній, лежачи на животі, бачить під собою та з боків лише воду, без будь-яких елементів конструкції пристрою, що і створює почуття польоту. Коли люлька 7 з тим, хто розважається, досягає криволінійної напрямної 11, ролик 8 входить у взаємодію з останньою, починає діяти на люльку 7 і додатково переміщує її донизу, перпендикулярно головному напряму руху. Трос 6, маючи пружність, цьому не заважає. Той, хто розважається, продовжуючи рухатись під дією сил інерції, вже не контактує з опорною частиною люльки 7 і опиняється в стані вільного польоту та, таким чином, при подальшій зупинці люльки 7 за допомогою буфера 10 не відчуває ніяких фізичних впливів, викликаних з боку опорної частини люльки 7 на своє тіло. Таким чином, опора ніби-то зникає з-під тіла того, хто розважається, і останній летить у воду. При цьому кожний з підтримуючих блоків 9 разом з буфером-заспокоювачем 10 заважає виводу троса 6 з рівчака відповідного обвідного блока 4. Досягнувши крайнього нижнього положення люльки 7 з лівого боку двотавра 1, тим самим переміщено люльку 7, яка була з правого боку двотавра 1, в крайнє верхнє положення. При цьому спрацювала відповідна заскочка 12, і кожна з люльок 7, трос 6, кожний з обвідних блоків 4 і підтримуючий блок 9 опинились зупиненими. Наступний той, хто розважається, лягає на опорну частину люльки 7, яка знаходиться у верхній частині двотавра 1 над стартовою площадкою З, переміщує відповідну корбу 14 і далі процес циклічно повторюється. Фіг. 1 2 42817 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
