Пристрій для стрибків у воду рябчунова

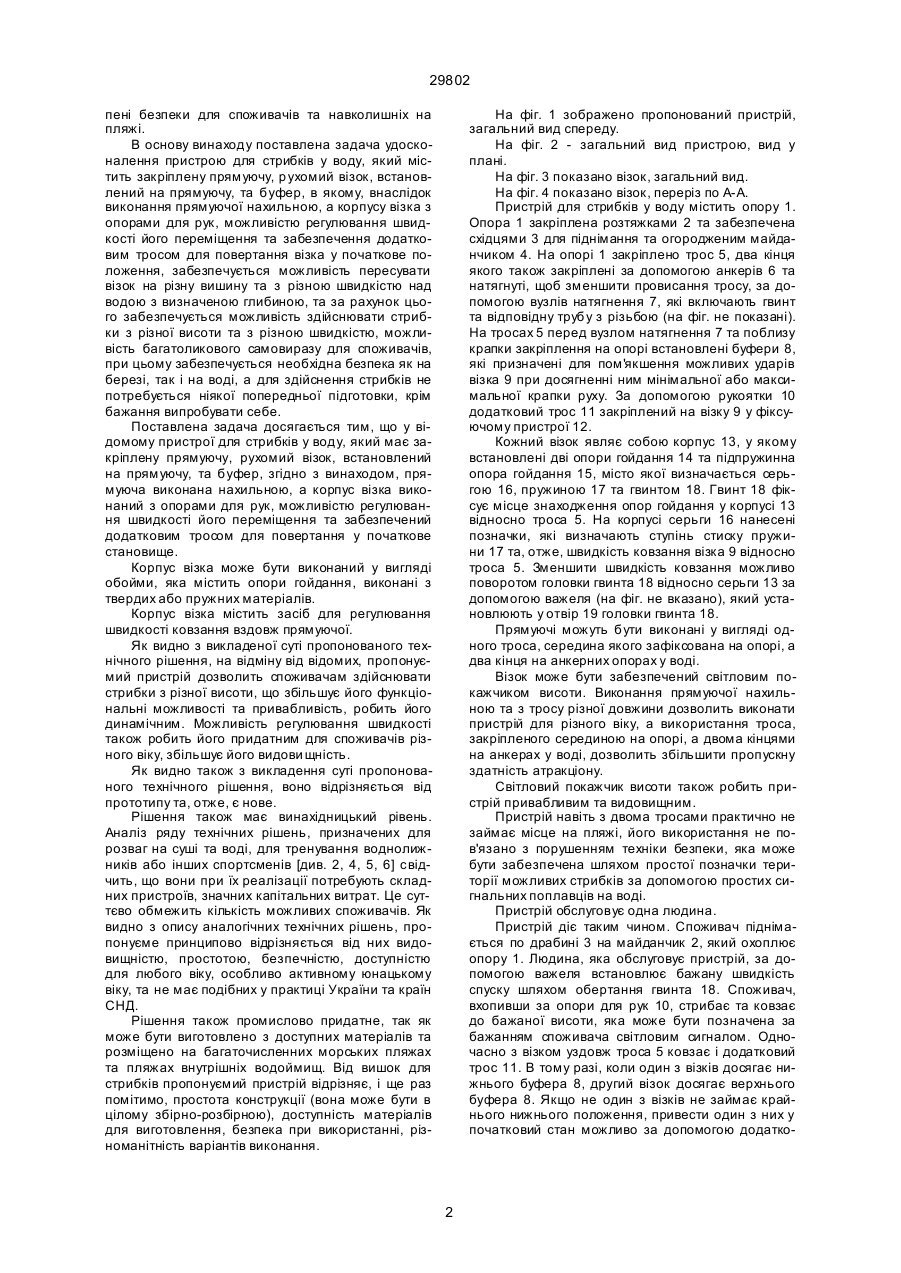

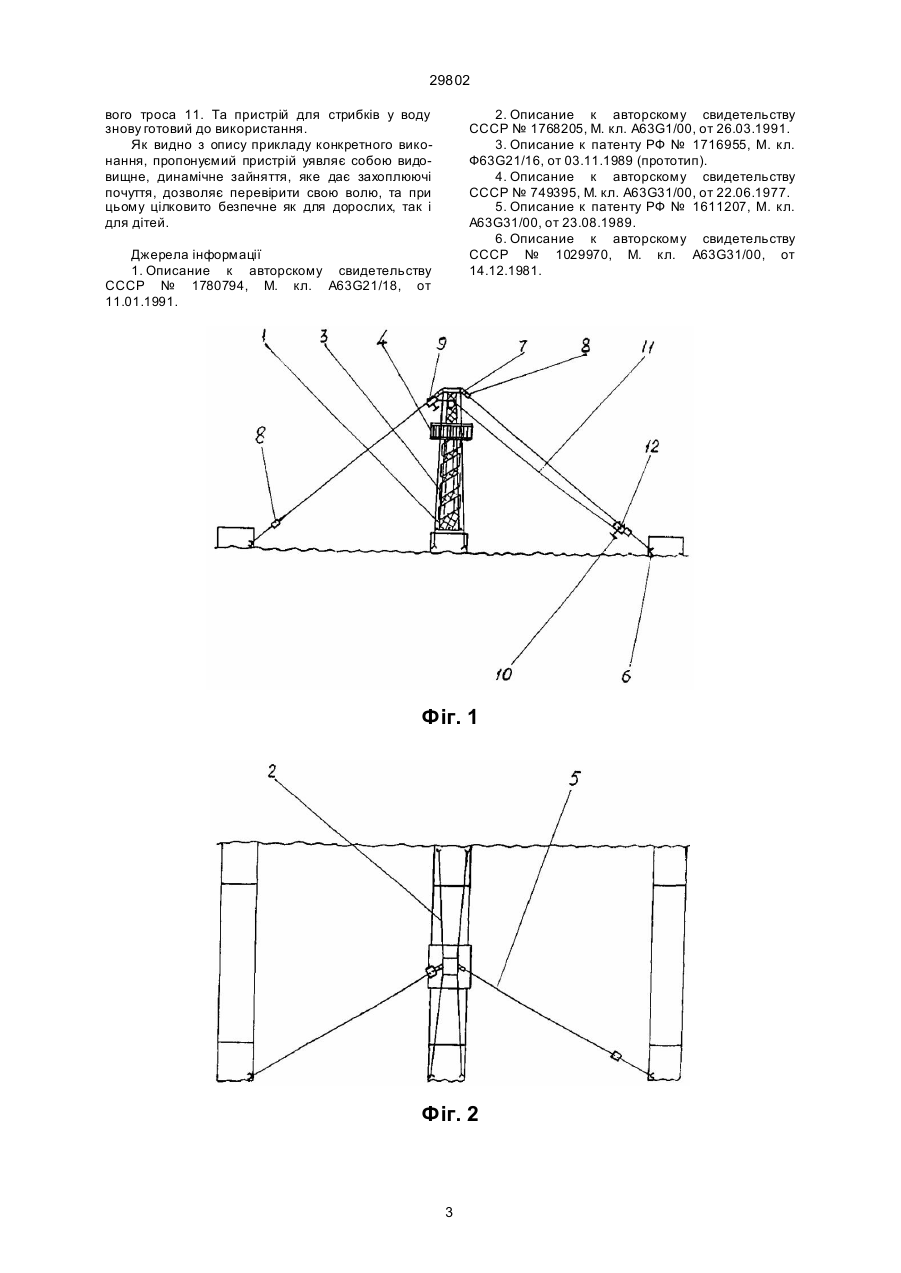

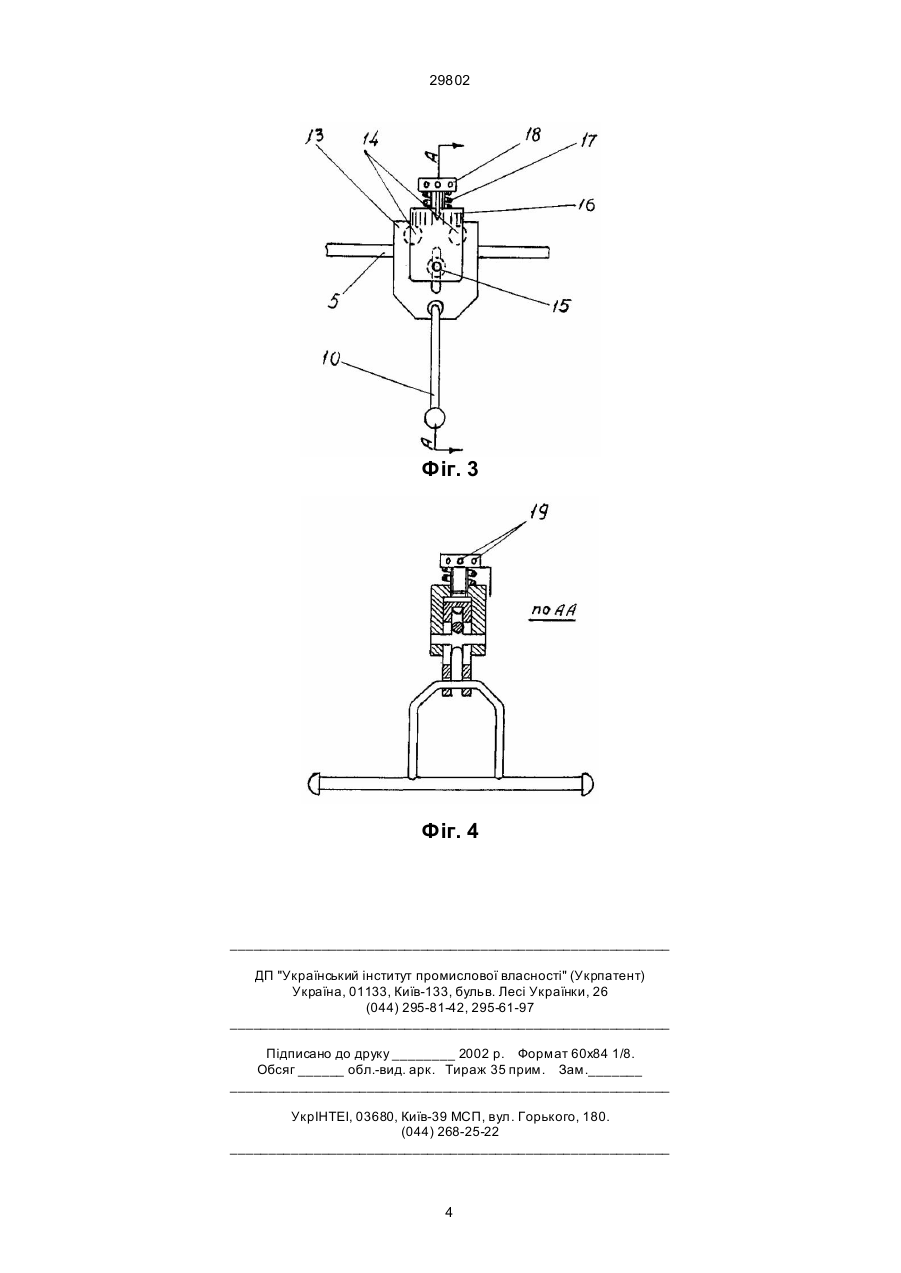

1. Пристрій для стрибків у воду, який має закріплену прямуючу, рухомий візок, встановлений на прямуючу, та буфер, який відрізняється тим, що прямуюча виконана нахильною, а корпус візка 29802 пені безпеки для споживачів та навколишніх на пляжі. В основу винаходу поставлена задача удосконалення пристрою для стрибків у воду, який містить закріплену прямуючу, р ухомий візок, встановлений на прямуючу, та буфер, в якому, внаслідок виконання прямуючої нахильною, а корпусу візка з опорами для рук, можливістю регулювання швидкості його переміщення та забезпечення додатковим тросом для повертання візка у початкове положення, забезпечується можливість пересувати візок на різну вишину та з різною швидкістю над водою з визначеною глибиною, та за рахунок цього забезпечується можливість здійснювати стрибки з різної висоти та з різною швидкістю, можливість багатоликового самовиразу для споживачів, при цьому забезпечується необхідна безпека як на березі, так і на воді, а для здійснення стрибків не потребується ніякої попередньої підготовки, крім бажання випробувати себе. Поставлена задача досягається тим, що у відомому пристрої для стрибків у воду, який має закріплену прямуючу, рухомий візок, встановлений на прямуючу, та буфер, згідно з винаходом, прямуюча виконана нахильною, а корпус візка виконаний з опорами для рук, можливістю регулювання швидкості його переміщення та забезпечений додатковим тросом для повертання у початкове становище. Корпус візка може бути виконаний у вигляді обойми, яка містить опори гойдання, виконані з твердих або пружних матеріалів. Корпус візка містить засіб для регулювання швидкості ковзання вздовж прямуючої. Як видно з викладеної суті пропонованого технічного рішення, на відміну від відомих, пропонуємий пристрій дозволить споживачам здійснювати стрибки з різної висоти, що збільшує його функціональні можливості та привабливість, робить його динамічним. Можливість регулювання швидкості також робить його придатним для споживачів різного віку, збільшує його видови щність. Як видно також з викладення суті пропонованого технічного рішення, воно відрізняється від прототипу та, отже, є нове. Рішення також має винахідницький рівень. Аналіз ряду технічних рішень, призначених для розваг на суші та воді, для тренування воднолижників або інших спортсменів [див. 2, 4, 5, 6] свідчить, що вони при їх реалізації потребують складних пристроїв, значних капітальних витрат. Це суттєво обмежить кількість можливих споживачів. Як видно з опису аналогічних технічних рішень, пропонуєме принципово відрізняється від них видовищністю, простотою, безпечністю, доступністю для любого віку, особливо активному юнацькому віку, та не має подібних у практиці України та країн СНД. Рішення також промислово придатне, так як може бути виготовлено з доступних матеріалів та розміщено на багаточисленних морських пляжах та пляжах внутрішніх водоймищ. Від вишок для стрибків пропонуємий пристрій відрізняє, і ще раз помітимо, простота конструкції (вона може бути в цілому збірно-розбірною), доступність матеріалів для виготовлення, безпека при використанні, різноманітність варіантів виконання. На фіг. 1 зображено пропонований пристрій, загальний вид спереду. На фіг. 2 - загальний вид пристрою, вид у плані. На фіг. 3 показано візок, загальний вид. На фіг. 4 показано візок, переріз по А-А. Пристрій для стрибків у воду містить опору 1. Опора 1 закріплена розтяжками 2 та забезпечена східцями 3 для піднімання та огородженим майданчиком 4. На опорі 1 закріплено трос 5, два кінця якого також закріплені за допомогою анкерів 6 та натягнуті, щоб зменшити провисання тросу, за допомогою вузлів натягнення 7, які включають гвинт та відповідну трубу з різьбою (на фіг. не показані). На тросах 5 перед вузлом натягнення 7 та поблизу крапки закріплення на опорі встановлені буфери 8, які призначені для пом'якшення можливих ударів візка 9 при досягненні ним мінімальної або максимальної крапки руху. За допомогою рукоятки 10 додатковий трос 11 закріплений на візку 9 у фіксуючому пристрої 12. Кожний візок являє собою корпус 13, у якому встановлені дві опори гойдання 14 та підпружинна опора гойдання 15, місто якої визначається серьгою 16, пружиною 17 та гвинтом 18. Гвинт 18 фіксує місце знаходження опор гойдання у корпусі 13 відносно троса 5. На корпусі серьги 16 нанесені позначки, які визначають ступінь стиску пружини 17 та, отже, швидкість ковзання візка 9 відносно троса 5. Зменшити швидкість ковзання можливо поворотом головки гвинта 18 відносно серьги 13 за допомогою важеля (на фіг. не вказано), який установлюють у отвір 19 головки гвинта 18. Прямуючі можуть бути виконані у вигляді одного троса, середина якого зафіксована на опорі, а два кінця на анкерних опорах у воді. Візок може бути забезпечений світловим покажчиком висоти. Виконання прямуючої нахильною та з тросу різної довжини дозволить виконати пристрій для різного віку, а використання троса, закріпленого серединою на опорі, а двома кінцями на анкерах у воді, дозволить збільшити пропускну здатність атракціону. Світловий покажчик висоти також робить пристрій привабливим та видовищним. Пристрій навіть з двома тросами практично не займає місце на пляжі, його використання не пов'язано з порушенням техніки безпеки, яка може бути забезпечена шляхом простої позначки території можливих стрибків за допомогою простих сигнальних поплавців на воді. Пристрій обслуговує одна людина. Пристрій діє таким чином. Споживач піднімається по драбині 3 на майданчик 2, який охоплює опору 1. Людина, яка обслуговує пристрій, за допомогою важеля встановлює бажану швидкість спуску шляхом обертання гвинта 18. Споживач, вхопивши за опори для рук 10, стрибає та ковзає до бажаної висоти, яка може бути позначена за бажанням споживача світловим сигналом. Одночасно з візком уздовж троса 5 ковзає і додатковий трос 11. В тому разі, коли один з візків досягає нижнього буфера 8, другий візок досягає верхнього буфера 8. Якщо не один з візків не займає крайнього нижнього положення, привести один з них у початковий стан можливо за допомогою додатко 2 29802 вого троса 11. Та пристрій для стрибків у воду знову готовий до використання. Як видно з опису прикладу конкретного виконання, пропонуємий пристрій уявляє собою видовищне, динамічне зайняття, яке дає захоплюючі почуття, дозволяє перевірити свою волю, та при цьому цілковито безпечне як для дорослих, так і для дітей. 2. Описание к авторскому свидетельству СССР № 1768205, М. кл. А63G1/00, от 26.03.1991. 3. Описание к патенту РФ № 1716955, М. кл. Ф63G21/16, от 03.11.1989 (прототип). 4. Описание к авторскому свидетельству СССР № 749395, М. кл. А63G31/00, от 22.06.1977. 5. Описание к патенту РФ № 1611207, М. кл. А63G31/00, от 23.08.1989. 6. Описание к авторскому свидетельству СССР № 1029970, М. кл. А63G31/00, от 14.12.1981. Джерела інформації 1. Описание к авторскому свидетельству СССР № 1780794, М. кл. А63G21/18, от 11.01.1991. Фіг. 1 Фіг. 2 3 29802 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
