Пристрій для монтажу резервуара

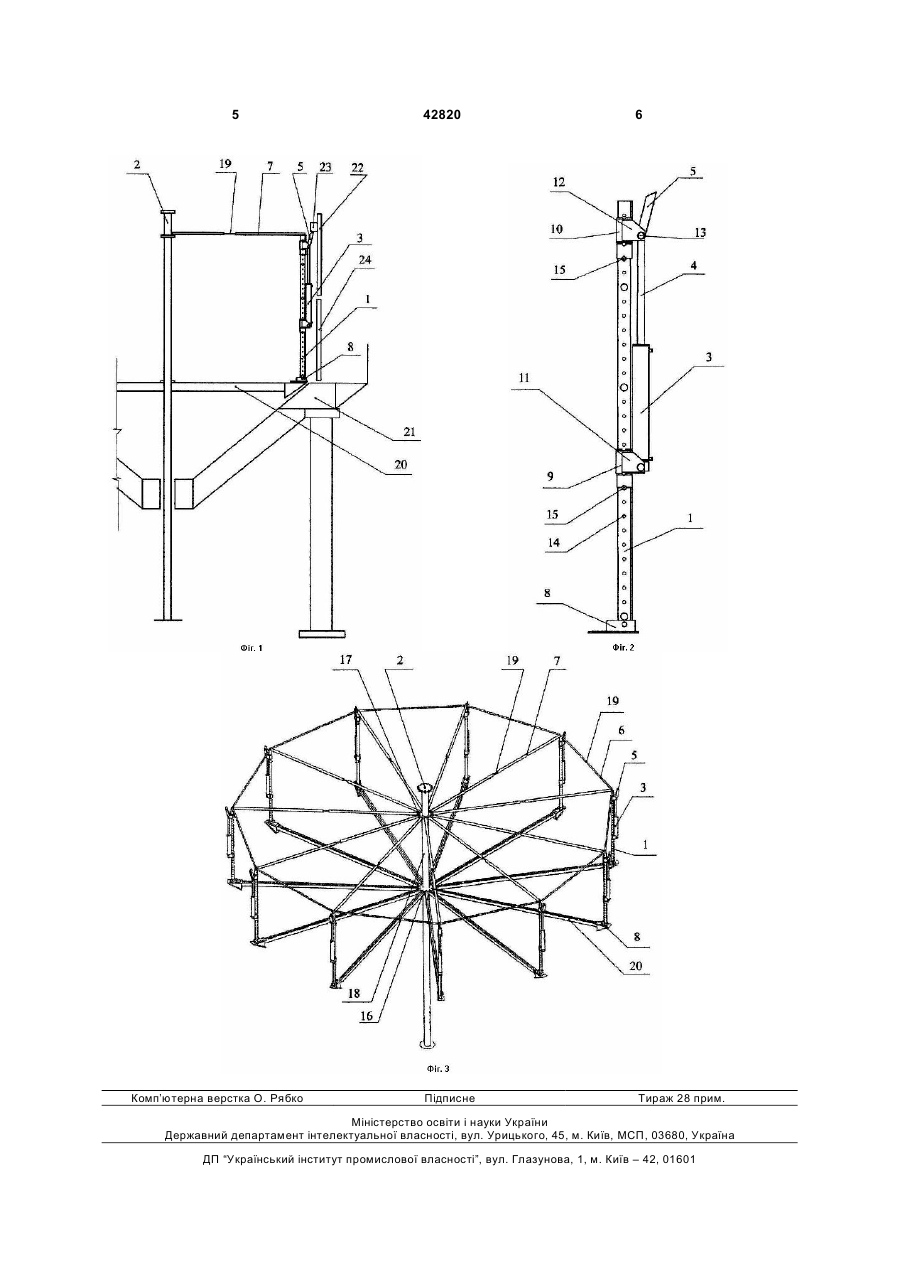

1. Пристрій для монтажу резервуара, що містить напрямні стійки з підйомниками і захватами і опори, на яких змонтовані напрямні стійки, який відрізняється тим, що додатково містить опорну стійку, розміщену в центрі пристрою, верхні частини напрямних стійок за допомогою штанг з'єднані одна з одною і з опорною стійкою, підйомники виконані у вигляді силових циліндрів, кожен силовий циліндр встановлений на напрямній стійці за допомогою повзунів, на одному з яких закріплений 3 прямних стійок за допомогою штанг з'єднані одна з одною і з опорною стійкою, підйомники виконані у вигляді силових циліндрів, кожен силовий циліндр встановлений на напрямній стійці за допомогою повзунів, на одному з яких закріплений корпус силового циліндра, а на другому - шток силового циліндра, при цьому пристрій оснащений засобами фіксації повзунів на напрямних стійках. Для забезпечення установлення напрямних стійок в строго вертикальному положенні штанги виконані з можливістю змінювання довжини. Для запобігання контакту захватів з поверхнею стінки резервуару при переміщенні силового циліндра в початкове положення кожний захват за допомогою шарніра закріплений на штоку силового циліндра і на повзуні. Засоби фіксації повзунів на напрямних стійках виконані у вигляді вертикального ряду отворів в кожній напрямній стійці і пальців. Для забезпечення можливості установлювання напрямних стійок на поверхню будь-якої конфігурації опори закріплені на напрямних стійках за допомогою шарнірів. Суть пристрою для монтажу резервуару, що заявляється, пояснюється фігурами креслення. Як приклад представлено пристрій для монтажу резервуару на опорах, який має конічне днище, а циліндрична частина резервуару збирається на висоті відносно рівня землі. При цьому представлену конструкцію пристрою не слід розглядати як таку, що обмежує об'єм патентних вимог по даній заявці. На фіг. 1 показаний пристрій в розрізі при монтажі другого поясу стінки резервуару; на фіг. 2 показана окремо опорна стійка з підйомником і захватом; на фіг. 3 - загальний вигляд пристрою в аксонометрії. Пристрій для монтажу резервуару містить напрямні стійки 1, опорну стійку 2, підйомники, наприклад гідроциліндри 3 з штоками 4, захвати 5, штанги 6 і 7 і опори 8 стійок 3. Кожна напрямна стійка 1 являє собою трубу, на якій розміщені два повзуни 9 і 10, виконані у вигляді втулок. На повзунах 9 і 10 за допомогою кронштейнів 11 і 12 встановлений гідроциліндр 3, причому на повзуні 9 закріплений корпус гідроциліндра 3, а на повзуні 10 - шток 4 гідроциліндра 3. На штоку 4 і кронштейні 12 за допомогою шарніра 13 закріплений захват 5. Для фіксації повзунів 10 і 11 на напрямній стійці 1 з певним кроком виконаний вертикальний ряд отворів 14, в які вставляються пальці 15. Напрямна стійка 1 встановлена на опорі 8. Опора 8 з'єднана зі стійкою 1 за допомогою шарніру. Опорна стійка 2 складається з відрізків труб, сполучених між собою фланцями 16 і 17. При цьому відрізок 18 труби опорної стійки 2 відповідає висоті напрямної стійки 1. Штанги 6 і штанги 7 являють собою кожна два відрізки труб з нарізаними внутрішніми різьбами на 42820 4 кінцях, що сполучаються між собою. Кінці відрізків труб сполучені між собою гвинтом 19. Опори 8 напрямних стійок 1 і фланець 16 опорної стійки 2 з'єднані балками 20, виконаними, наприклад, з швелерів. Монтують пристрій таким чином. Встановлюють опорну стійку 2 по центру майбутнього резервуару, при цьому основа опорної стійки 2 спирається на ґрунт. До кільцевої опори 21 циліндричної частини резервуару і до фланця 16 опорної стійки 2 прикріплюють балки 20, які розташовують радіально з однаковим кроком. Напрямні стійки 1 опорами 8 встановлюють на балки 20 по кругу уздовж проектного положення стінки резервуару і приварюють опори 8 до балок 20. На напрямні стійки 1 встановлюю повзуни 10 і 11. Вершини напрямних стійок 1 з'єднують штангами 6 між собою, а штангами 7 - з фланцем 17 опорної стійки 2. Прокручуванням гвинтових з'єднань на штангах 6 і 7 і завдяки шарнірному з'єднанню з опорами 8 виставляють точне вертикальне положення напрямних стійок 1. На повзунах 10 і 11 закріплюють гідроциліндри 3, закріплюють захвати 5 і встановлюють гідроциліндри 3 на напрямних стійках 1 в нижнє початкове положення. На балках 20 влаштовують настил для переміщення робочих уздовж внутрішньої поверхні стінки збираного резервуару. Робота пристрою для монтажу резервуару здійснюється так. Гідроциліндри 3 з втягнутими штоками 4 знаходяться на напрямних стійках 1 в нижньому початковому положенні. З наперед завальцованих по радіусу стінки резервуару листів збирають перший зверху пояс 22. Уздовж верхньої кромки поясу напроти кожного захвату 5 приварюють вантажозахватні скоби 23. Включають гідроциліндри 3, штоки 4 висуваються, і захвати 5 взаємодіють з вантажозахватними скобами 23. Далі проводять покроковий підйом поясу 22 гідроциліндрами 3, при якому вставлянням пальців 15 в отвори 14 по черзі фіксуються повзуни 11 і 10. Коли перший пояс 22 буде піднятий на висоту поясу, пальцями 15 фіксують повзуни 10 і 11 на напрямних стійках 1. Монтують другий пояс 24, з'єднуючи його з першим поясом 22. Після збірки другого поясу 24 повзуни 10 і 11 розфіксовують і переміщають гідроциліндри 3 по напрямним стійкам 1 в початкове положення. Уздовж верхньої кромки другого поясу 24 напроти кожного захвату 5 приварюють вантажозахватні скоби і здійснюють аналогічним способом підйом двох поясів 22 і 24 на висоту одного поясу. Таким чином збирають всю стінку резервуару. Після монтажу резервуару пристрій легко демонтують в зворотному порядку і витягують з резервуару через технологічний отвір в днищі. 5 Комп’ютерна верстка О. Рябко 42820 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
