Замок для зміцнених дверей та їм подібних виробів

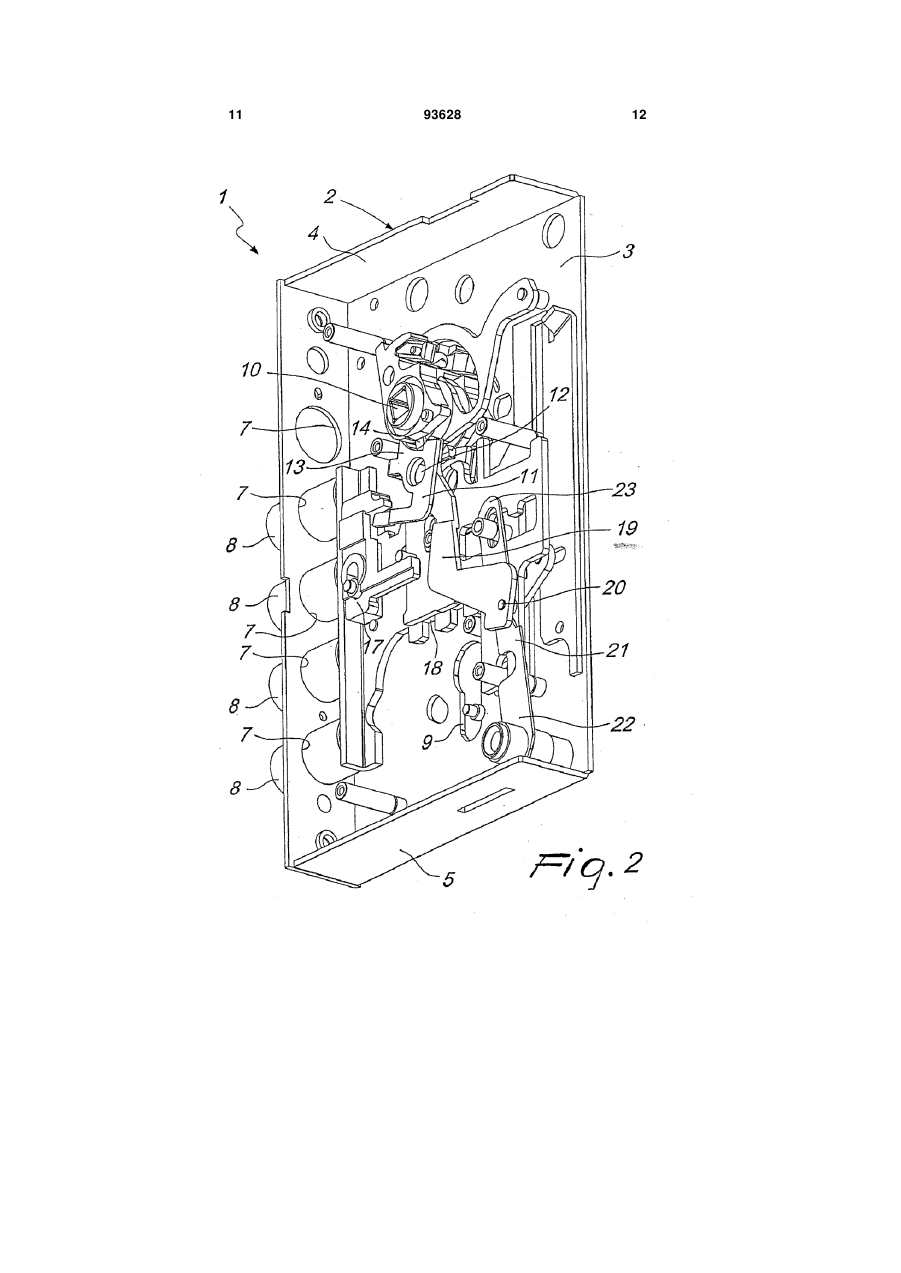

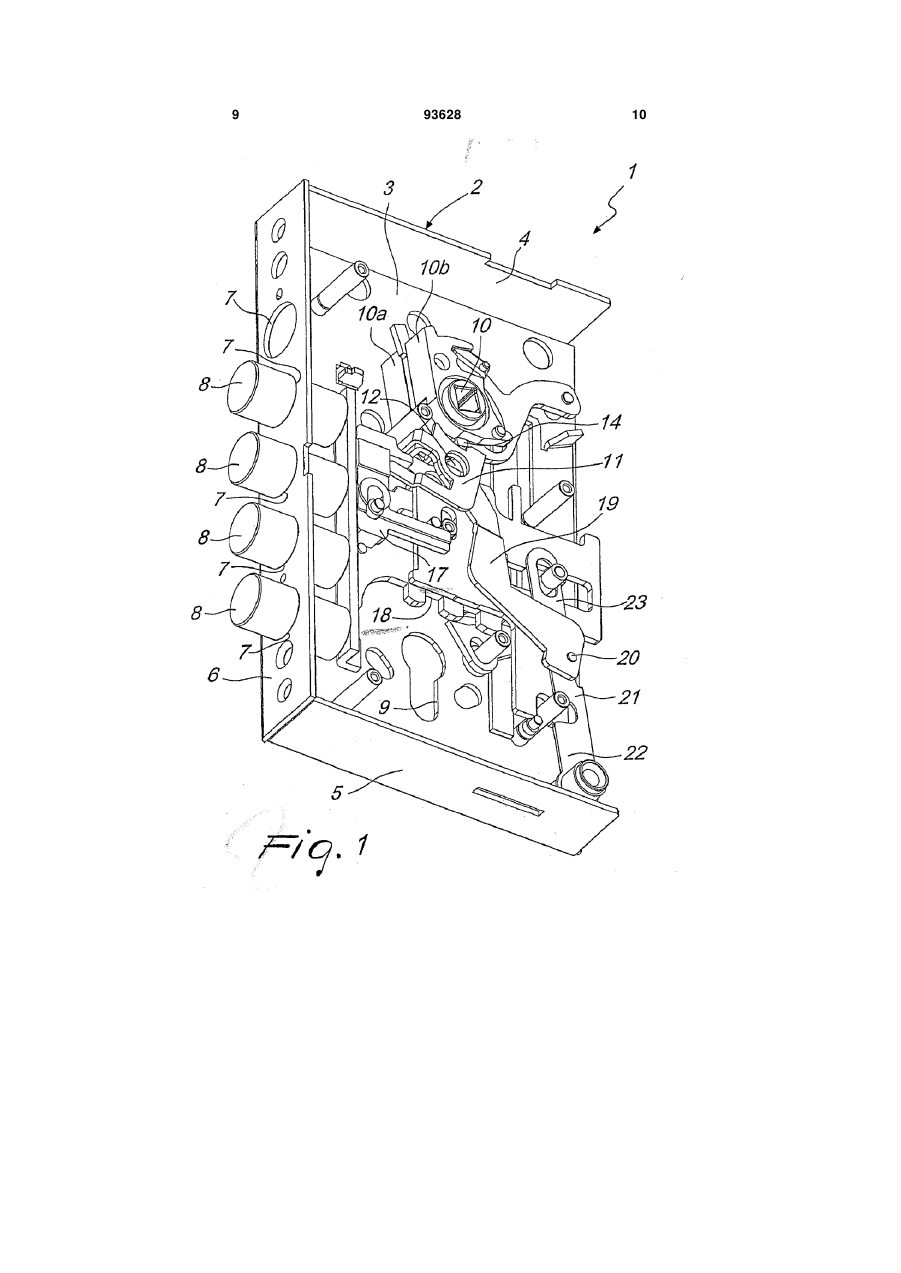

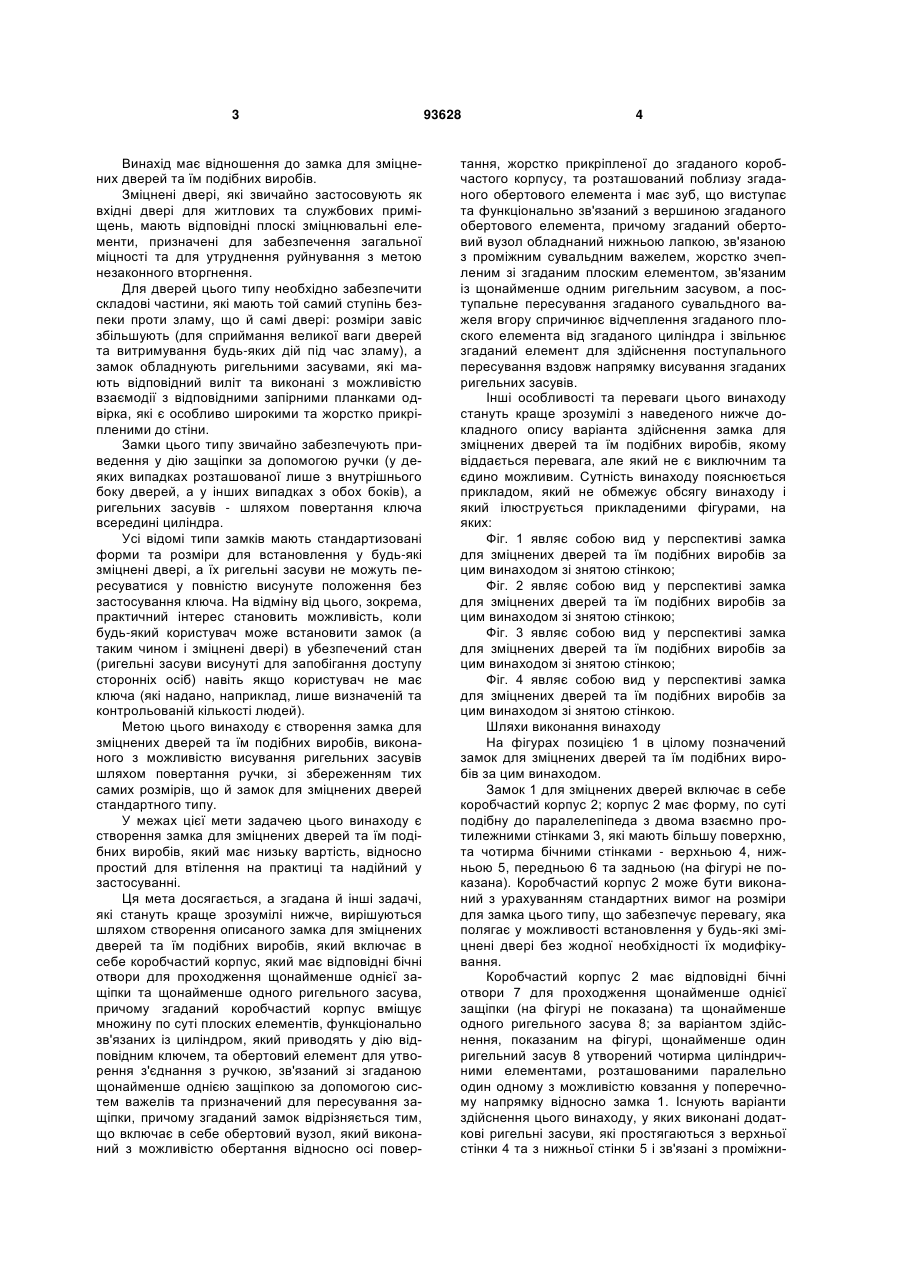

1. Замок для зміцнених дверей та їм подібних виробів, що має коробчастий корпус (2) з відповідними бічними отворами (7) для проходження щонайменше однієї защіпки та щонайменше одного ригельного засува (8), причому згаданий коробчастий корпус вміщує множину по суті плоских елементів, функціонально зв'язаних із циліндром, який приводять у дію відповідним ключем, та обертовий елемент (10) для утворення з'єднання з ручкою, зв'язаний зі згаданою щонайменше однією защіпкою за допомогою систем важелів та призначений для пересування защіпки, причому згаданий замок відрізняється тим, що має обертовий вузол (11), виконаний з можливістю обертання відносно осі (12) обертання, жорстко прикріпленої до згаданого коробчастого корпусу (2), та розташований поблизу згаданого обертового елемента (10), і має зуб (13), що виступає, який функціонально зв'язаний з вершиною (14) згаданого обертового елемента (10), причому згаданий обертовий вузол (11) обладнаний нижньою лапкою (15), зв'язаною з проміжним сувальдним важелем (16), жорстко зчепленим зі згаданим плоским елементом (17), зв'язаним із щонайменше одним ригельним засувом (8), а поступальне пересування згаданого сувальдного важеля (16) вгору спричинює відчеплення згаданого плоского елемента (17) від згаданого циліндра і звільнення згаданого елемента (17) для здійснення поступального пересування вздовж напрямку висування згаданих ригельних 2 (19) 1 3 Винахід має відношення до замка для зміцнених дверей та їм подібних виробів. Зміцнені двері, які звичайно застосовують як вхідні двері для житлових та службових приміщень, мають відповідні плоскі зміцнювальні елементи, призначені для забезпечення загальної міцності та для утруднення руйнування з метою незаконного вторгнення. Для дверей цього типу необхідно забезпечити складові частини, які мають той самий ступінь безпеки проти зламу, що й самі двері: розміри завіс збільшують (для сприймання великої ваги дверей та витримування будь-яких дій під час зламу), а замок обладнують ригельними засувами, які мають відповідний виліт та виконані з можливістю взаємодії з відповідними запірними планками одвірка, які є особливо широкими та жорстко прикріпленими до стіни. Замки цього типу звичайно забезпечують приведення у дію защіпки за допомогою ручки (у деяких випадках розташованої лише з внутрішнього боку дверей, а у інших випадках з обох боків), а ригельних засувів - шляхом повертання ключа всередині циліндра. Усі відомі типи замків мають стандартизовані форми та розміри для встановлення у будь-які зміцнені двері, а їх ригельні засуви не можуть пересуватися у повністю висунуте положення без застосування ключа. На відміну від цього, зокрема, практичний інтерес становить можливість, коли будь-який користувач може встановити замок (а таким чином і зміцнені двері) в убезпечений стан (ригельні засуви висунуті для запобігання доступу сторонніх осіб) навіть якщо користувач не має ключа (які надано, наприклад, лише визначеній та контрольованій кількості людей). Метою цього винаходу є створення замка для зміцнених дверей та їм подібних виробів, виконаного з можливістю висування ригельних засувів шляхом повертання ручки, зі збереженням тих самих розмірів, що й замок для зміцнених дверей стандартного типу. У межах цієї мети задачею цього винаходу є створення замка для зміцнених дверей та їм подібних виробів, який має низьку вартість, відносно простий для втілення на практиці та надійний у застосуванні. Ця мета досягається, а згадана й інші задачі, які стануть краще зрозумілі нижче, вирішуються шляхом створення описаного замка для зміцнених дверей та їм подібних виробів, який включає в себе коробчастий корпус, який має відповідні бічні отвори для проходження щонайменше однієї защіпки та щонайменше одного ригельного засува, причому згаданий коробчастий корпус вміщує множину по суті плоских елементів, функціонально зв'язаних із циліндром, який приводять у дію відповідним ключем, та обертовий елемент для утворення з'єднання з ручкою, зв'язаний зі згаданою щонайменше однією защіпкою за допомогою систем важелів та призначений для пересування защіпки, причому згаданий замок відрізняється тим, що включає в себе обертовий вузол, який виконаний з можливістю обертання відносно осі повер 93628 4 тання, жорстко прикріпленої до згаданого коробчастого корпусу, та розташований поблизу згаданого обертового елемента і має зуб, що виступає та функціонально зв'язаний з вершиною згаданого обертового елемента, причому згаданий обертовий вузол обладнанийнижньою лапкою, зв'язаною з проміжним сувальдним важелем, жорстко зчепленим зі згаданим плоским елементом, зв'язаним із щонайменше одним ригельним засувом, а поступальне пересування згаданого сувальдного важеля вгору спричинює відчеплення згаданого плоского елемента від згаданого циліндра і звільнює згаданий елемент для здійснення поступального пересування вздовж напрямку висування згаданих ригельних засувів. Інші особливості та переваги цього винаходу стануть краще зрозумілі з наведеного нижче докладного опису варіанта здійснення замка для зміцнених дверей та їм подібних виробів, якому віддається перевага, але який не є виключним та єдино можливим. Сутність винаходу пояснюється прикладом, який не обмежує обсягу винаходу і який ілюструється прикладеними фігурами, на яких: Фіг. 1 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятою стінкою; Фіг. 2 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятою стінкою; Фіг. 3 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятою стінкою; Фіг. 4 являє собою вид у перспективі замка для зміцнених дверей та їм подібних виробів за цим винаходом зі знятою стінкою. Шляхи виконання винаходу На фігурах позицією 1 в цілому позначений замок для зміцнених дверей та їм подібних виробів за цим винаходом. Замок 1 для зміцнених дверей включає в себе коробчастий корпус 2; корпус 2 має форму, по суті подібну до паралелепіпеда з двома взаємно протилежними стінками 3, які мають більшу поверхню, та чотирма бічними стінками - верхньою 4, нижньою 5, передньою 6 та задньою (на фігурі не показана). Коробчастий корпус 2 може бути виконаний з урахуванням стандартних вимог на розміри для замка цього типу, що забезпечує перевагу, яка полягає у можливості встановлення у будь-які зміцнені двері без жодної необхідності їх модифікування. Коробчастий корпус 2 має відповідні бічні отвори 7 для проходження щонайменше однієї защіпки (на фігурі не показана) та щонайменше одного ригельного засува 8; за варіантом здійснення, показаним на фігурі, щонайменше один ригельний засув 8 утворений чотирма циліндричними елементами, розташованими паралельно один одному з можливістю ковзання у поперечному напрямку відносно замка 1. Існують варіанти здійснення цього винаходу, у яких виконані додаткові ригельні засуви, які простягаються з верхньої стінки 4 та з нижньої стінки 5 і зв'язані з проміжни 5 ми ланками, виконаними з можливістю приводити у дію штирі, які здійснюють поступальне пересування відносно двері та розташовані на будь-якій відстані від замка 1. Всередині коробчастого корпусу 2 розташована множина по суті плоских елементів, функціонально зв'язаних із циліндром (тільки гніздо 9 якого показано на фігурі), який приводять удію відповідним ключем. Обертовий елемент 10 також розташований всередині корпусу 2 для утворення з'єднання з ручкою; обертовий елемент 10 зв'язаний із щонайменше однією защіпкою за допомогою прийнятних систем важелів відомого типу, які призначені для пересування згаданої защіпки. Замок 1 включає в себе обертовий вузол 11, виконаний з можливістю обертання відносно осі 12 повертання, жорстко прикріпленої до стінки 3 (та до протилежної стінки) коробчастого корпусу 2. Обертовий вузол 11 розташований поблизу обертового елемента 10 та має зуб 13, функціонально зв'язаний з вершиною 14 обертового елемента 10. Обертовий вузол 11 має нижню лапку 15, зв'язану з проміжним сувальдним важелем 16, жорстко зчепленим із плоским елементом 17, зв'язаним із щонайменше одним ригельним засувом 8. Поступальне пересування сувальдного важеля 16 вгору спричинює відчеплення плоского елемента 17 від циліндра (на практиці плоский елемент 17 звичайно не може здійснювати поступальне пересування внаслідок перебування поводка циліндра біля одного з групи зубців 18, виконаних з його нижнього боку). Піднімання елемента 17 забезпечує відведення поводка циліндра від групи зубців 18, таким чином уможливлюючи поступальні пересування елемента 17 навіть без повертання ключа у циліндрі (повертання, яке спричинює висування та/або втягування ригельних засувів 8). Крім того, замок 1 включає в себе тягу 19, виконану з можливістю повертання відносно осі 12 повертання (яка, як вже зазначено, жорстко прикріплена до коробчастого корпусу 2) обертового вузла 11. Тяга 19 може бути зорієнтована обертовим вузлом 11, а вільний кінець 20 тяги 19 з'єднаний з важелем 21, шарнірно прикріпленим одним зі своїхкінців 22 до коробчастого корпусу 2, а своїм протилежним кінцем 23 до плоского елемента 17. Коли тяга 19 повертається відносно осі 12 повертання внаслідок обертання ручки, а отже й обертового елемента 10, результатом є обертання важеля 21 з подальшим пересуванням його кінця 23, зв'язаного з плоским елементом 17. Оскільки елемент 17 є жорстким, то пересування цієї кінцевої частини спричинює пересування елемента 17 (у напрямку до стінки 6 коробчастого корпусу 2) та висування щонайменше одного ригельного засува 8 з отворів 7 у стінці 6. За варіантом здійснення цього винаходу, який становить особливий інтерес у застосуванні, обертовий елемент 10 може включати в себе пару губок 10а та 10b, які є дзеркально симетричними та виконані з відповідною заглибиною 24, призначеною для вставлення осі ручки. До заглибин 24 мо 93628 6 жна дістатися ззовні замка 1 через взаємно протилежні стінки коробчастого корпусу 2 (стінку 3 та стінку, яка розташована навпроти неї). У цьому випадку обертовий вузол 11 може включати в себе дві щічки 11а та 11b, які є дзеркально симетричними та розташованими навпроти одна одної; кожна окрема щічка 11а (або 11b) відповідним чином розташована відносно відповідної губки 10а (або 10b). Таким чином, окрема щічка 11а (або 11b) має не тільки відповідний зуб 13, зв'язаний з відповідною вершиною 14, але й відповідну нижню лапку 15а (або 15b), яка функціонально зв'язана з важелем 16. Кожна нижня лапка 15а (або 15b) призначена для здійснення виходу щонайменше одного ригельного засува 8 шляхом повертання ручки, вісь якої входить у заглибину 24 губки 10а (або 10b). Принцип дії замка 1 за цим винаходом такий. Із застосуванням ключа (який вставляють у відповідний циліндр, розташований всередині гнізда 9) можливо здійснення висування та втягування ригельних засувів 8 для забезпечення убезпеченого закривання зміцненої двері, у яку встановлений замок 1. Аналогічно можливе втягування защіпки (яка звичайно перебуває у висунутому положенні завдяки дії певного пружного елемента) шляхом повертання ручки, вісь якої входить у відповідну заглибину 24 обертового елемента 10. За варіантом, якому віддається перевага, та на відміну від замків стандартних розмірів усіх відомих типів, які мають один обертовий елемент 10, замок 1 також уможливлює висування ригельних засувів 8 шляхом обертання ручки (а таким чином і обертання обертового елемента 10). Це обертання спричинює виникнення зусилля на частині нижньої лапки 15 обертового вузла 11, яка діє на плоский елемент 17, з подальшим підніманням сувальдного важеля 16 та розчепленням із циліндром - оскільки поводок циліндра звичайно перебуває усередині групи зубців 18, плоский елемент 17 не може здійснювати поступальне пересування; піднімання елемента 17 забезпечує розчеплення поводка циліндра з групою зубців 18 (та розчеплення другої групи зубців, виконаних у відповідному прорізі сувальдного важеля 16, із розташованим у цьому прорізі щонайменше одним виступом, жорстко прикріпленим до корпусу 2), а отже уможливлює поступальні пересування елемента 17 (а тому й сувальдного важеля 16 та ригельних засувів 8, жорстко прикріплених до елемента 17) навіть без повертання ключа у циліндрі (повертання, що спричинює висування та/або втягування ригельних засувів 8). Коли ж сувальдний важіль 16 та елемент 17 не підняті нижньою лапкою 15, група зубців 18 зчеплена з поводком циліндра, в той час як група зубців у згаданому прорізі зчеплена з розташованим там виступом, жорстко прикріпленим до корпусу 2 (у цьому положенні ригельні засуви 8 заблоковані, та неможливе здійснення їх поступального пересування у напрямку висування або втягування). У цьому положенні подальше обертання обертового вузла 11 спричинює відповідне обертання 7 важеля 19 з пересуванням його кінця 20 у напрямку до стінки 6 коробчастого корпусу 2. Це пересування важеля 19 спричинює відповідне пересування важеля 21, який жорстко зчеплений з ним, а кінцем 22 прикріплений з можливістю повертання до коробчастого корпусу 2 (таким чином кінець 23 важеля 21 також пересувається у напрямку до стінки 6, спричинюючи пересування елемента 17 та відповідно висування ригелів). Таким чином показано, що шляхом простого повертання ручки (наприклад, у напрямку обертання, протилежному напрямку відкривання защіпки) можливо здійснити повне висування (або факультативно навіть лише часткове висування) ригельних засувів 8, корисно, що ця функція здійснена для замка 1, який має ту саму форму та розміри, що й будь-який стандартний замок для зміцнених дверей, та має перевагу, що полягає у застосуванні одного обертового елемента 10 (відомого на жаргоні цієї галузі техніки як "отвір для ручки"). На практиці, замком 1 за цим винаходом 93628 8 без ускладнень можна замінити будь-який стандартний замок для зміцнених дверей, забезпечивши можливість здійснення висування ригельних засувів 8 навіть за допомогою ручки. Можливість застосування обертового елемента 10 із двома губками 10а та 10b також уможливлює здійснення функції висування ригельних засувів 8 за допомогою лише ручки з приведенням у дію згаданої ручки з одного боку двері (звичайно внутрішнього боку), оскільки наявна губка 10а (або 10b) взаємодіє лише зі щічкою 11а (або 11b), що має відповідну нижню лапку 15а (або 15b), придатну для пересування сувальдного важеля 16. Цей варіант здійснення цього винаходу уможливлює приведення у дію ригельних засувів 8 для закривання за допомогою ручки тільки зсередини, однак для їх висування ззовні необхідно застосування ключа. Таким чином показано, що винахід досягає поставленої мети та вирішує поставлені задачі. 9 93628 10 11 93628 12 13 93628 14 15 Комп’ютерна верстка А. Крулевський 93628 Підписне 16 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
