Вакуум-апарат періодичної дії з посиленою циркуляцією
Формула / Реферат
Вакуум-апарат періодичної дії з посиленою циркуляцією, що містить корпус, парову камеру та елементи, що забезпечують роботу камери, який відрізняється тим, що додатково містить другу парову камеру, при цьому парові камери з'єднані для циркуляції вставками з обігрівом обох камер парою 0,4 кг/см2, опускним перерізом 50 % від підйомного і тиском в надутфельному просторі 0,10 ата.
Текст

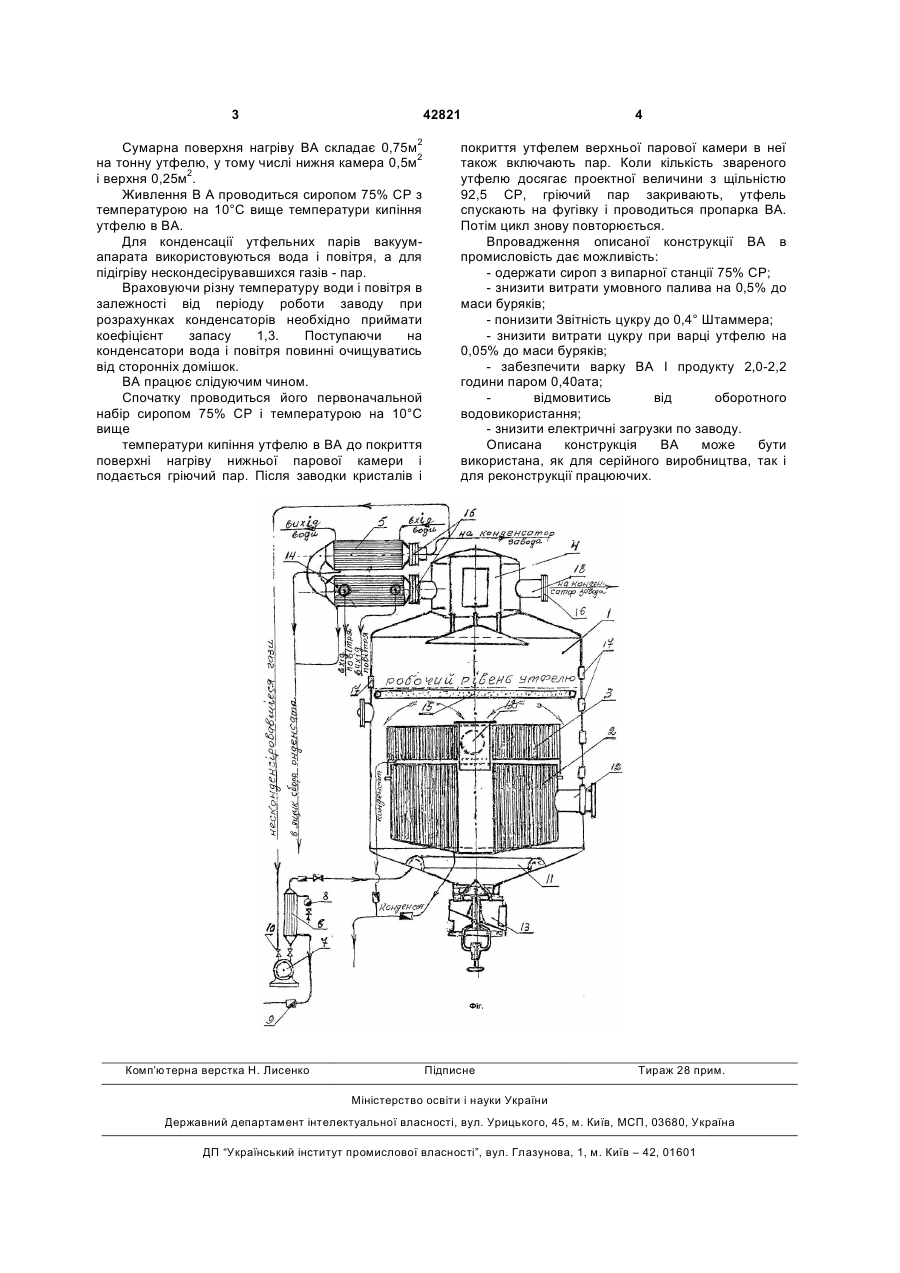

Вакуум-апарат періодичної дії з посиленою циркуляцією, що містить корпус, парову камеру та 3 42821 Сумарна поверхня нагріву ВА складає 0,75м2 на тонну утфелю, у тому числі нижня камера 0,5м2 і верхня 0,25м2. Живлення В А проводиться сиропом 75% СР з температурою на 10°С вище температури кипіння утфелю в ВА. Для конденсації утфельних парів вакуумапарата використовуються вода і повітря, а для підігріву нескондесірувавшихся газів - пар. Враховуючи різну температуру води і повітря в залежності від періоду роботи заводу при розрахунках конденсаторів необхідно приймати коефіцієнт запасу 1,3. Поступаючи на конденсатори вода і повітря повинні очищуватись від сторонніх домішок. ВА працює слідуючим чином. Спочатку проводиться його первоначальной набір сиропом 75% СР і температурою на 10°С вище температури кипіння утфелю в ВА до покриття поверхні нагріву нижньої парової камери і подається гріючий пар. Після заводки кристалів і Комп’ютерна верстка Н. Лиcенко 4 покриття утфелем верхньої парової камери в неї також включають пар. Коли кількість звареного утфелю досягає проектної величини з щільністю 92,5 СР, гріючий пар закривають, утфель спускають на фугівку і проводиться пропарка ВА. Потім цикл знову повторюється. Впровадження описаної конструкції ВА в промисловість дає можливість: - одержати сироп з випарної станції 75% СР; - знизити витрати умовного палива на 0,5% до маси буряків; - понизити Звітність цукру до 0,4° Штаммера; - знизити витрати цукру при варці утфелю на 0,05% до маси буряків; - забезпечити варку ВА І продукту 2,0-2,2 години паром 0,40ата; відмовитись від оборотного водовикористання; - знизити електричні загрузки по заводу. Описана конструкція ВА може бути використана, як для серійного виробництва, так і для реконструкції працюючих. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVacuum apparatus of periodic action with intensive circulation
Автори англійськоюSavchuk Kostiantyn Mykolaiovych
Назва патенту російськоюВакуум-аппарат периодического действия с усиленной циркуляцией
Автори російськоюСавчук Константин Николаевич
МПК / Мітки
МПК: B01B 1/00
Мітки: посиленою, дії, вакуум-апарат, циркуляцією, періодичної
