Прес-форма для рівноканального кутового пресування

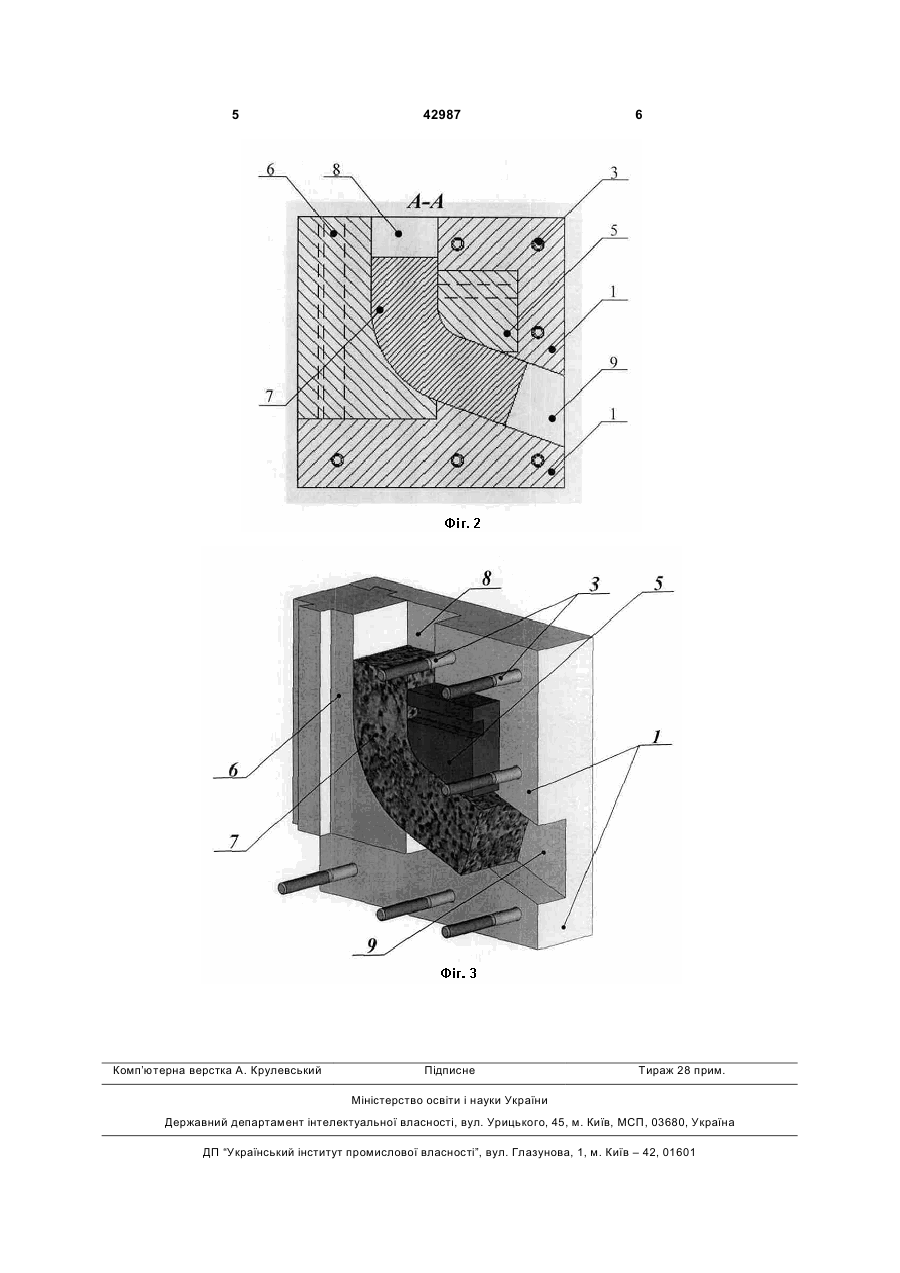

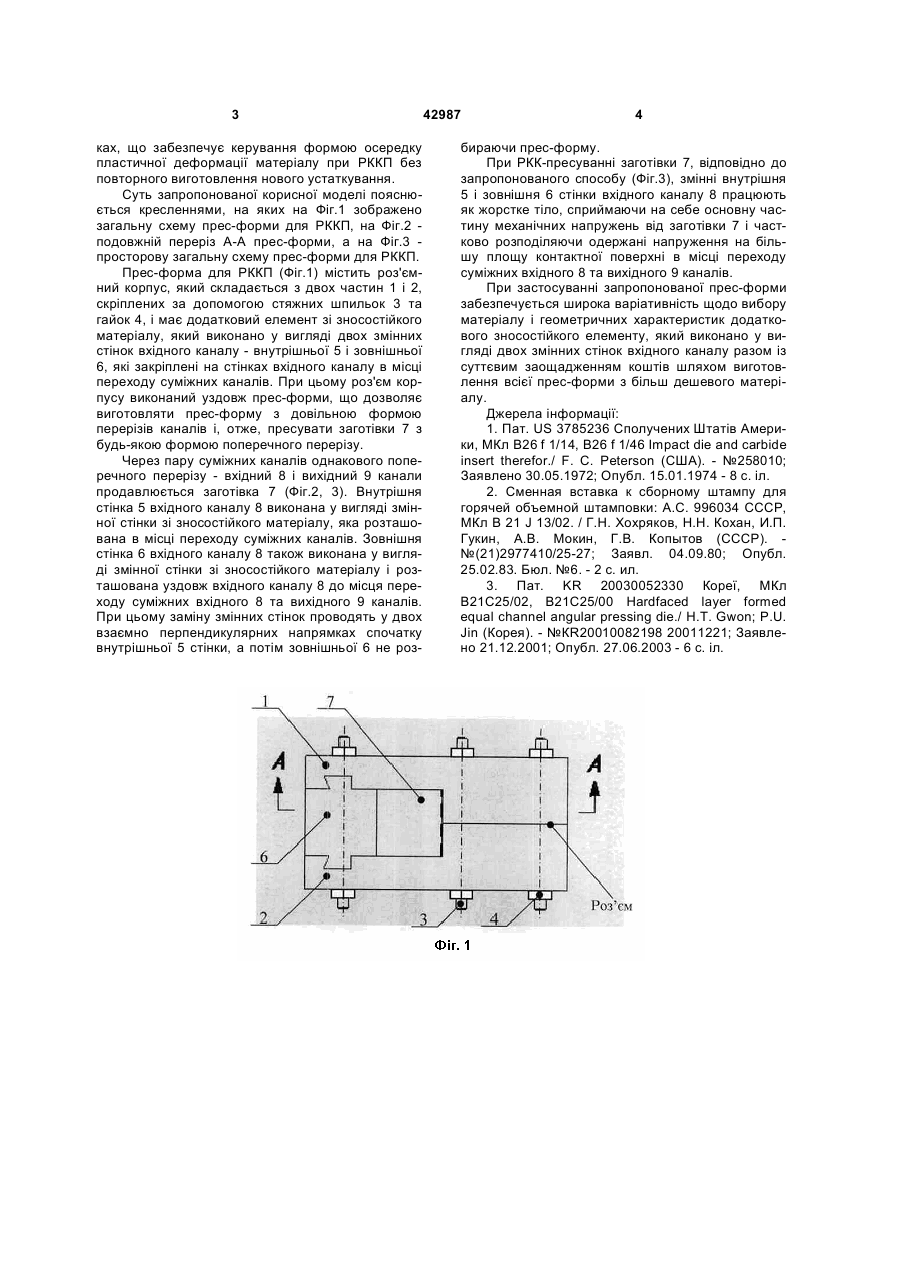

Прес-форма для рівноканального кутового пресування, яка містить роз'ємний корпус із парою 3 ках, що забезпечує керування формою осередку пластичної деформації матеріалу при РККП без повторного виготовлення нового устаткування. Суть запропонованої корисної моделі пояснюється кресленнями, на яких на Фіг.1 зображено загальну схему прес-форми для РККП, на Фіг.2 подовжній переріз А-А прес-форми, а на Фіг.3 просторову загальну схему прес-форми для РККП. Прес-форма для РККП (Фіг.1) містить роз'ємний корпус, який складається з двох частин 1 і 2, скріплених за допомогою стяжних шпильок 3 та гайок 4, і має додатковий елемент зі зносостійкого матеріалу, який виконано у вигляді двох змінних стінок вхідного каналу - внутрішньої 5 і зовнішньої 6, які закріплені на стінках вхідного каналу в місці переходу суміжних каналів. При цьому роз'єм корпусу виконаний уздовж прес-форми, що дозволяє виготовляти прес-форму з довільною формою перерізів каналів і, отже, пресувати заготівки 7 з будь-якою формою поперечного перерізу. Через пару суміжних каналів однакового поперечного перерізу - вхідний 8 і вихідний 9 канали продавлюється заготівка 7 (Фіг.2, 3). Внутрішня стінка 5 вхідного каналу 8 виконана у вигляді змінної стінки зі зносостійкого матеріалу, яка розташована в місці переходу суміжних каналів. Зовнішня стінка 6 вхідного каналу 8 також виконана у вигляді змінної стінки зі зносостійкого матеріалу і розташована уздовж вхідного каналу 8 до місця переходу суміжних вхідного 8 та вихідного 9 каналів. При цьому заміну змінних стінок проводять у двох взаємно перпендикулярних напрямках спочатку внутрішньої 5 стінки, а потім зовнішньої 6 не роз 42987 4 бираючи прес-форму. При РКК-пресуванні заготівки 7, відповідно до запропонованого способу (Фіг.3), змінні внутрішня 5 і зовнішня 6 стінки вхідного каналу 8 працюють як жорстке тіло, сприймаючи на себе основну частину механічних напружень від заготівки 7 і частково розподіляючи одержані напруження на більшу площу контактної поверхні в місці переходу суміжних вхідного 8 та вихідного 9 каналів. При застосуванні запропонованої прес-форми забезпечується широка варіативність щодо вибору матеріалу і геометричних характеристик додаткового зносостійкого елементу, який виконано у вигляді двох змінних стінок вхідного каналу разом із суттєвим заощадженням коштів шляхом виготовлення всієї прес-форми з більш дешевого матеріалу. Джерела інформації: 1. Пат. US 3785236 Сполучених Штатів Америки, МКл В26 f 1/14, В26 f 1/46 Impact die and carbide insert therefor./ F. C. Peterson (США). - №258010; Заявлено 30.05.1972; Опубл. 15.01.1974 - 8 с. іл. 2. Сменная вставка к сборному штампу для горячей объемной штамповки: А.С. 996034 СССР, МКл В 21 J 13/02. / Г.Н. Хохряков, Н.Н. Кохан, И.П. Гукин, А.В. Мокин, Г.В. Копытов (СССР). №(21)2977410/25-27; Заявл. 04.09.80; Опубл. 25.02.83. Бюл. №6. - 2 с. ил. 3. Пат. KR 20030052330 Кореї, МКл В21С25/02, В21С25/00 Hardfaced layer formed equal channel angular pressing die./ Н.T. Gwon; P.U. Jin (Корея). - №КR20010082198 20011221; Заявлено 21.12.2001; Опубл. 27.06.2003 - 6 с. іл. 5 Комп’ютерна верстка А. Крулевський 42987 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
