Пристрій для моделювання потоків повідомлень

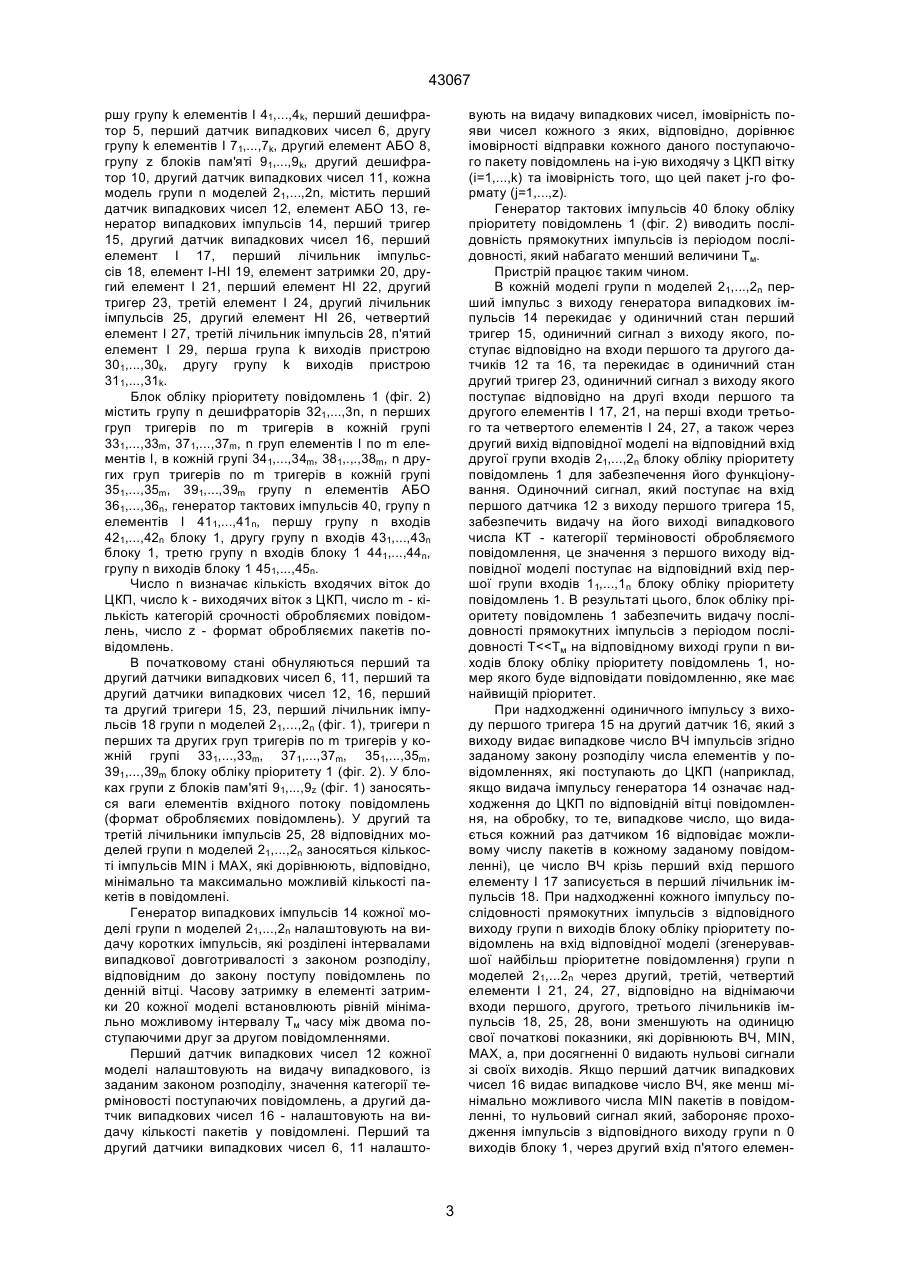

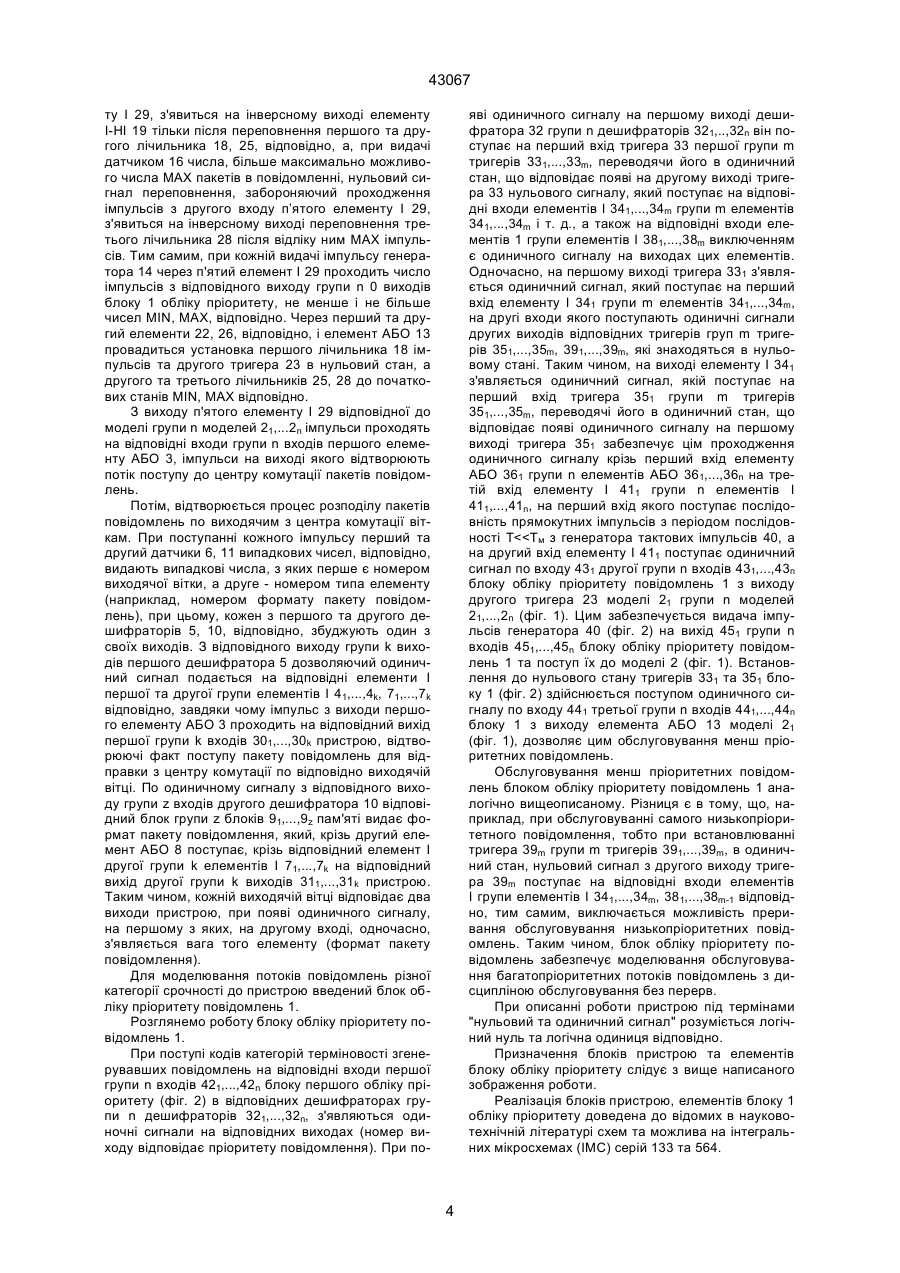

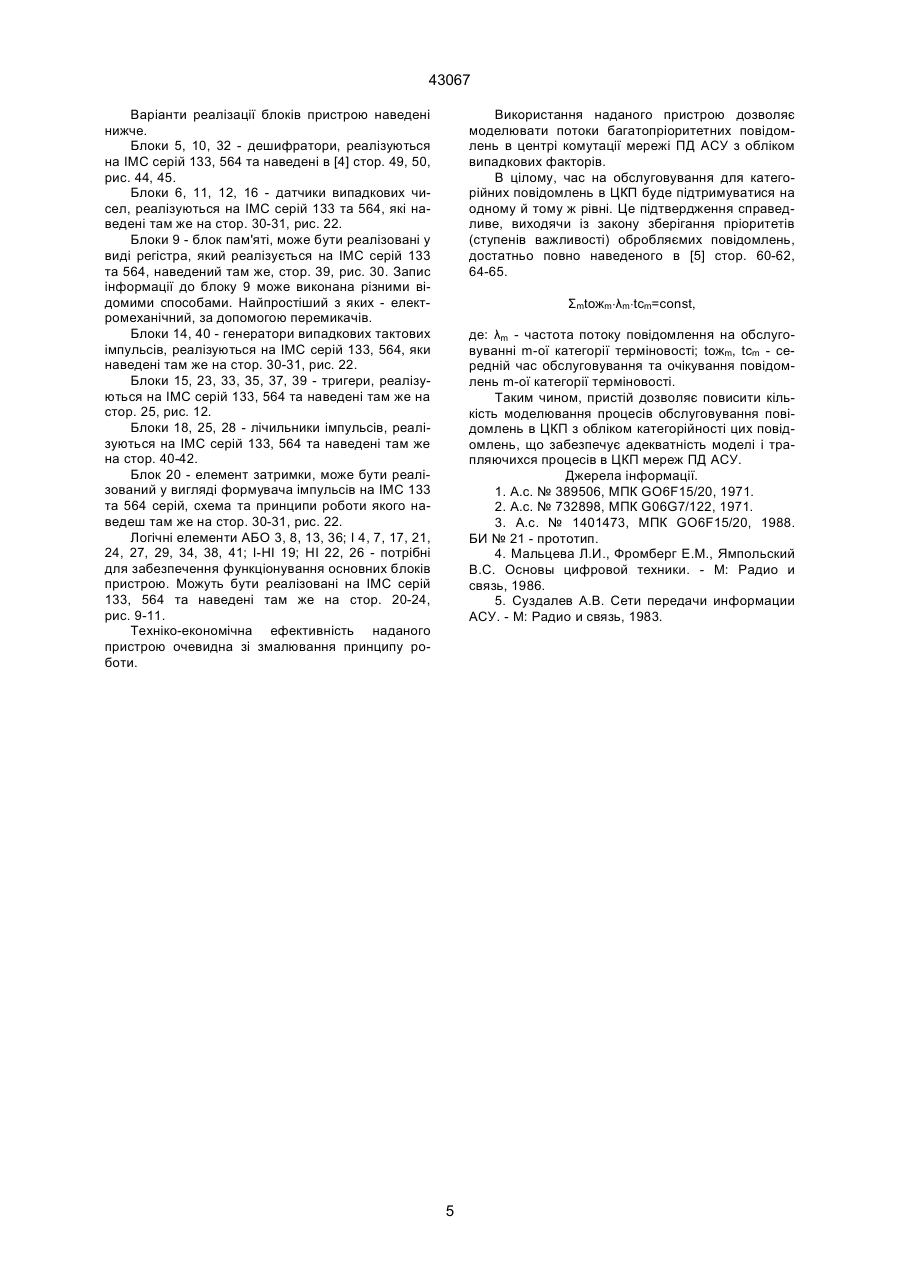

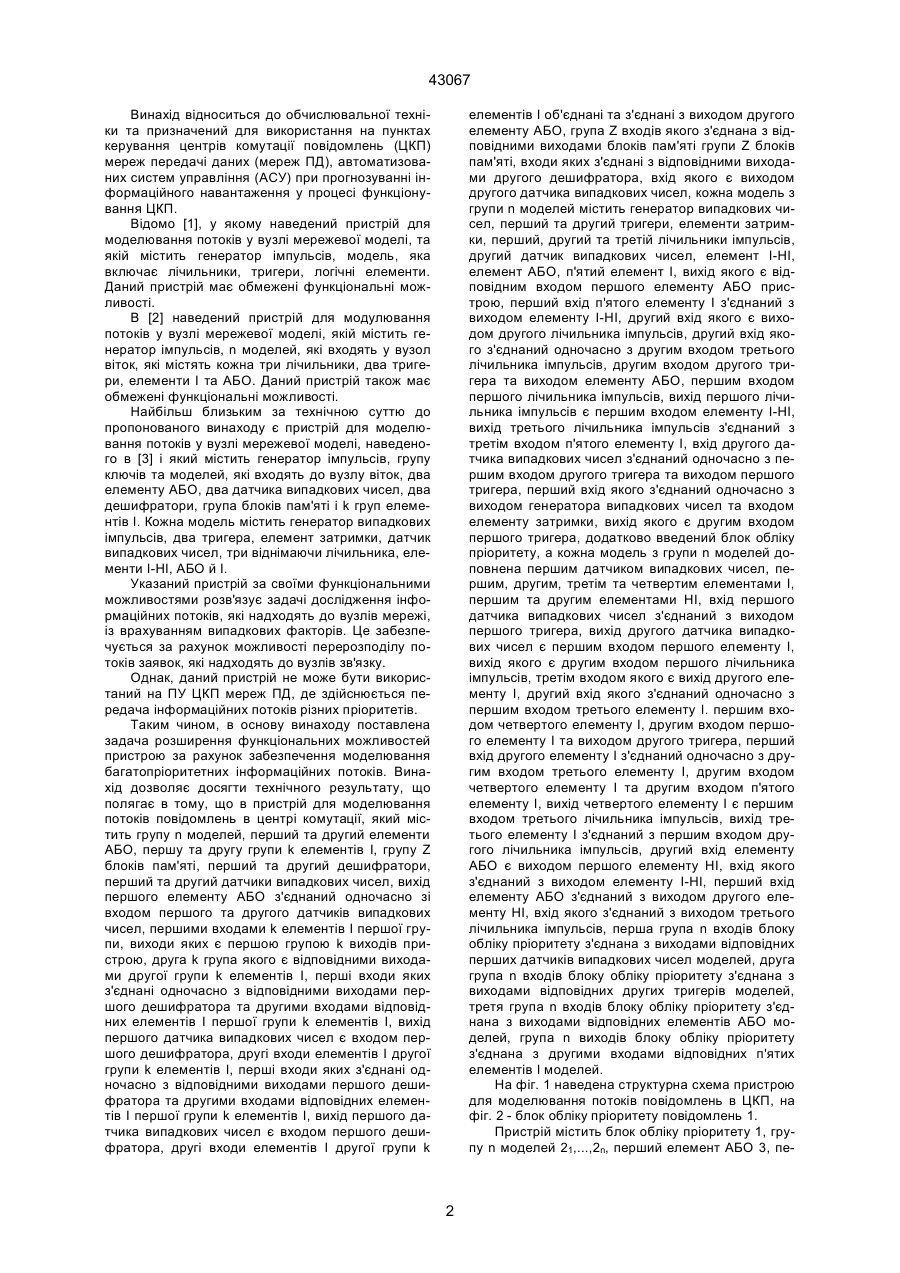

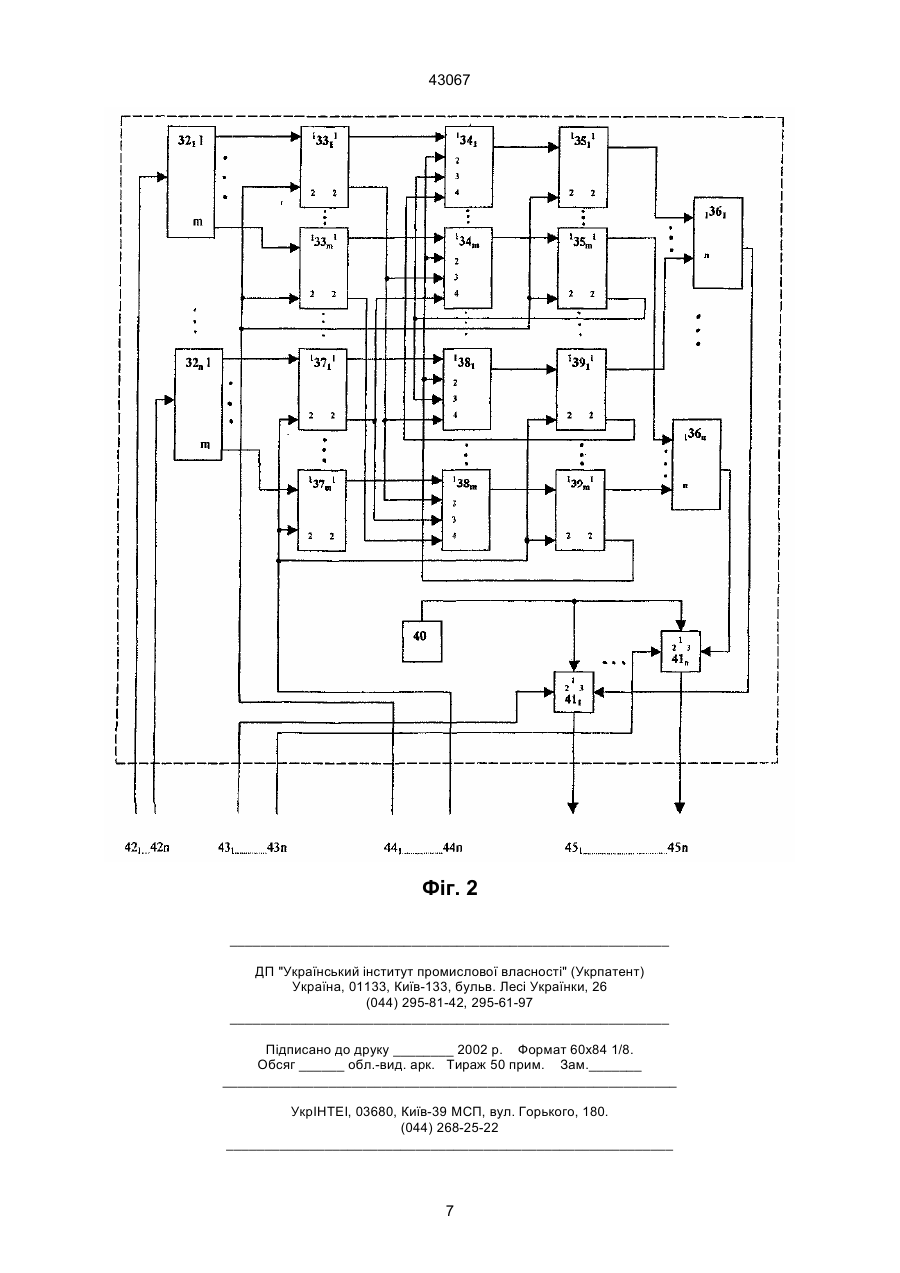

Пристрій для моделювання потоків повідомлень в центрі комутації, який містить групу n моделей, перший та другий елементи АБО, першу та другу групу k елементів І, групу Z блоків пам'яті, перший та другий дешифратори, перший та другий датчики випадкових чисел, вихід першого елемента АБО, з'єднаний одночасно з входами першого та другого датчика випадкових чисел, першими входами k елементів І першої групи, виходи яких є першою групою k виходів пристрою, друга k група виходів якого є відповідними виходами другої групи k елементів І, перші входи яких з'єднані одночасно з відповідними виходами першого дешифратора та другими входами відповідних елементів І першої групи k елементів І, вихід першого датчика випадкових чисел є входом першого дешифратора, другі входи елементів І другої групи k елементів І об'єднані та з'єднані з виходом другого елемента АБО, група Z входів якого з'єднана з відповідними виходами блоків пам'яті групи Z блоків пам'яті, входи яких з'єднані з відповідними виходами другого дешифратора, вхід якого є виходом другого датчика випадкових чисел, кожна модель з групи n моделей містить генератор випадкових чисел, перший та другий тригери, елемент затримки, перший, другий та третій лічильники імпульсів, другий датчик випадкових чисел, елемент І-НІ, елемент АБО, п'ятий елемент І, вихід якого є відповідним входом першого елемента АБО пристрою, перший вхід п'ятого елемента І з'єднаний з виходом елемента І-НІ, другий вхід якого є виходом другого лічильника імпульсів, другий вхід якого з'єднаний одночасно з другим входом третього лічильника імпульсів, другим входом другого тригера та вихо A (54) ПРИСТРІЙ ДЛЯ МОДЕЛЮВАННЯ ПОТОКІВ ПОВІДОМЛЕНЬ 43067 Винахід відноситься до обчислювальної техніки та призначений для використання на пунктах керування центрів комутації повідомлень (ЦКП) мереж передачі даних (мереж ПД), автоматизованих систем управління (АСУ) при прогнозуванні інформаційного навантаження у процесі функціонування ЦКП. Відомо [1], у якому наведений пристрій для моделювання потоків у вузлі мережевої моделі, та якій містить генератор імпульсів, модель, яка включає лічильники, тригери, логічні елементи. Даний пристрій має обмежені функціональні можливості. В [2] наведений пристрій для модулювання потоків у вузлі мережевої моделі, якій містить генератор імпульсів, n моделей, які входять у вузол віток, які містять кожна три лічильники, два тригери, елементи I та АБО. Даний пристрій також має обмежені функціональні можливості. Найбільш близьким за технічною суттю до пропонованого винаходу є пристрій для моделювання потоків у вузлі мережевої моделі, наведеного в [3] і який містить генератор імпульсів, групу ключів та моделей, які входять до вузлу віток, два елементу АБО, два датчика випадкових чисел, два дешифратори, група блоків пам'яті і k груп елементів І. Кожна модель містить генератор випадкових імпульсів, два тригера, елемент затримки, датчик випадкових чисел, три віднімаючи лічильника, елементи І-НІ, АБО й І. Указаний пристрій за своїми функціональними можливостями розв'язує задачі дослідження інформаційних потоків, які надходять до вузлів мережі, із врахуванням випадкових факторів. Це забезпечується за рахунок можливості перерозподілу потоків заявок, які надходять до вузлів зв'язку. Однак, даний пристрій не може бути використаний на ПУ ЦКП мереж ПД, де здійснюється передача інформаційних потоків різних пріоритетів. Таким чином, в основу винаходу поставлена задача розширення функціональних можливостей пристрою за рахунок забезпечення моделювання багатопріоритетних інформаційних потоків. Винахід дозволяє досягти технічного результату, що полягає в тому, що в пристрій для моделювання потоків повідомлень в центрі комутації, який містить групу n моделей, перший та другий елементи АБО, першу та другу групи k елементів І, групу Z блоків пам'яті, перший та другий дешифратори, перший та другий датчики випадкових чисел, вихід першого елементу АБО з'єднаний одночасно зі входом першого та другого датчиків випадкових чисел, першими входами k елементів І першої групи, виходи яких є першою групою k виходів пристрою, друга k група якого є відповідними виходами другої групи k елементів І, перші входи яких з'єднані одночасно з відповідними виходами першого дешифратора та другими входами відповідних елементів І першої групи k елементів І, вихід першого датчика випадкових чисел є входом першого дешифратора, другі входи елементів І другої групи k елементів І, перші входи яких з'єднані одночасно з відповідними виходами першого дешифратора та другими входами відповідних елементів І першої групи k елементів І, вихід першого датчика випадкових чисел є входом першого дешифратора, другі входи елементів І другої групи k елементів І об'єднані та з'єднані з виходом другого елементу АБО, група Z входів якого з'єднана з відповідними виходами блоків пам'яті групи Z блоків пам'яті, входи яких з'єднані з відповідними виходами другого дешифратора, вхід якого є виходом другого датчика випадкових чисел, кожна модель з групи n моделей містить генератор випадкових чисел, перший та другий тригери, елементи затримки, перший, другий та третій лічильники імпульсів, другий датчик випадкових чисел, елемент I-НІ, елемент АБО, п'ятий елемент І, вихід якого є відповідним входом першого елементу АБО пристрою, перший вхід п'ятого елементу І з'єднаний з виходом елементу I-НІ, другий вхід якого є виходом другого лічильника імпульсів, другий вхід якого з'єднаний одночасно з другим входом третього лічильника імпульсів, другим входом другого тригера та виходом елементу АБО, першим входом першого лічильника імпульсів, вихід першого лічильника імпульсів є першим входом елементу І-НІ, вихід третього лічильника імпульсів з'єднаний з третім входом п'ятого елементу І, вхід другого датчика випадкових чисел з'єднаний одночасно з першим входом другого тригера та виходом першого тригера, перший вхід якого з'єднаний одночасно з виходом генератора випадкових чисел та входом елементу затримки, вихід якого є другим входом першого тригера, додатково введений блок обліку пріоритету, а кожна модель з групи n моделей доповнена першим датчиком випадкових чисел, першим, другим, третім та четвертим елементами I, першим та другим елементами НІ, вхід першого датчика випадкових чисел з'єднаний з виходом першого тригера, вихід другого датчика випадкових чисел є першим входом першого елементу І, вихід якого є другим входом першого лічильника імпульсів, третім входом якого є вихід другого елементу І, другий вхід якого з'єднаний одночасно з першим входом третього елементу І. першим входом четвертого елементу І, другим входом першого елементу І та виходом другого тригера, перший вхід другого елементу І з'єднаний одночасно з другим входом третього елементу І, другим входом четвертого елементу I та другим входом п'ятого елементу І, вихід четвертого елементу І є першим входом третього лічильника імпульсів, вихід третього елементу І з'єднаний з першим входом другого лічильника імпульсів, другий вхід елементу АБО є виходом першого елементу НІ, вхід якого з'єднаний з виходом елементу І-НІ, перший вхід елементу АБО з'єднаний з виходом другого елементу НІ, вхід якого з'єднаний з виходом третього лічильника імпульсів, перша група n входів блоку обліку пріоритету з'єднана з виходами відповідних перших датчиків випадкових чисел моделей, друга група n входів блоку обліку пріоритету з'єднана з виходами відповідних других тригерів моделей, третя група n входів блоку обліку пріоритету з'єднана з виходами відповідних елементів АБО моделей, група n виходів блоку обліку пріоритету з'єднана з другими входами відповідних п'ятих елементів І моделей. На фіг. 1 наведена структурна схема пристрою для моделювання потоків повідомлень в ЦКП, на фіг. 2 - блок обліку пріоритету повідомлень 1. Пристрій містить блок обліку пріоритету 1, групу n моделей 21,...,2n, перший елемент АБО 3, пе 2 43067 ршу групу k елементів І 41,...,4k, перший дешифратор 5, перший датчик випадкових чисел 6, другу групу k елементів І 71,...,7k, другий елемент АБО 8, групу z блоків пам'яті 91,...,9k, другий дешифратор 10, другий датчик випадкових чисел 11, кожна модель групи n моделей 21,...,2n, містить перший датчик випадкових чисел 12, елемент АБО 13, генератор випадкових імпульсів 14, перший тригер 15, другий датчик випадкових чисел 16, перший елемент I 17, перший лічильник імпульссів 18, елемент І-НІ 19, елемент затримки 20, другий елемент I 21, перший елемент НІ 22, другий тригер 23, третій елемент І 24, другий лічильник імпульсів 25, другий елемент НІ 26, четвертий елемент І 27, третій лічильник імпульсів 28, п'ятий елемент I 29, перша група k виходів пристрою 301,...,30k, другу групу k виходів пристрою 311,...,31k. Блок обліку пріоритету повідомлень 1 (фіг. 2) містить групу n дешифраторів 321,...,3n, n перших груп тригерів по m тригерів в кожній групі 331,...,33m , 371,...,37m , n груп елементів І по m елементів I, в кожній групі 341,...,34m, 381,.,.,38m, n других груп тригерів по m тригерів в кожній групі 351,...,35m , 391,...,39m групу n елементів АБО 361,...,36n, генератор тактових імпульсів 40, групу n елементів І 411,...,41n, першу групу n входів 421,...,42n блоку 1, другу групу n входів 431,...,43n блоку 1, третю групу n входів блоку 1 441,...,44n, групу n виходів блоку 1 451,...,45n. Число n визначає кількість входячих віток до ЦКП, число k - виходячих віток з ЦКП, число m - кількість категорій срочності обробляємих повідомлень, число z - формат обробляємих пакетів повідомлень. В початковому стані обнуляються перший та другий датчики випадкових чисел 6, 11, перший та другий датчики випадкових чисел 12, 16, перший та другий тригери 15, 23, перший лічильник імпульсів 18 групи n моделей 21,...,2n (фіг. 1), тригери n перших та других груп тригерів по m тригерів у кожній групі 331,...,33m, 371,...,37m, 351,...,35m , 391,...,39m блоку обліку пріоритету 1 (фіг. 2). У блоках групи z блоків пам'яті 91,...,9z (фіг. 1) заносяться ваги елементів вхідного потоку повідомлень (формат обробляємих повідомлень). У другий та третій лічильники імпульсів 25, 28 відповідних моделей групи n моделей 21,...,2n заносяться кількості імпульсів MIN і МАХ, які дорівнюють, відповідно, мінімально та максимально можливій кількості пакетів в повідомлені. Генератор випадкових імпульсів 14 кожної моделі групи n моделей 21,...,2n налаштовують на видачу коротких імпульсів, які розділені інтервалами випадкової довготривалості з законом розподілу, відповідним до закону поступу повідомлень по денній вітці. Часову затримку в елементі затримки 20 кожної моделі встановлюють рівній мінімально можливому інтервалу Тм часу між двома поступаючими друг за другом повідомленнями. Перший датчик випадкових чисел 12 кожної моделі налаштовують на видачу випадкового, із заданим законом розподілу, значення категорії терміновості поступаючих повідомлень, а другий датчик випадкових чисел 16 - налаштовують на видачу кількості пакетів у повідомлені. Перший та другий датчики випадкових чисел 6, 11 налашто вують на видачу випадкових чисел, імовірність появи чисел кожного з яких, відповідно, дорівнює імовірності відправки кожного даного поступаючого пакету повідомлень на і-ую виходячу з ЦКП вітку (i=1,...,k) та імовірність того, що цей пакет j-го формату (j=1,...,z). Генератор тактових імпульсів 40 блоку обліку пріоритету повідомлень 1 (фіг. 2) виводить послідовність прямокутних імпульсів із періодом послідовності, який набагато менший величини Тм. Пристрій працює таким чином. В кожній моделі групи n моделей 21,...,2n перший імпульс з виходу генератора випадкових імпульсів 14 перекидає у одиничний стан перший тригер 15, одиничний сигнал з виходу якого, поступає відповідно на входи першого та другого датчиків 12 та 16, та перекидає в одиничний стан другий тригер 23, одиничний сигнал з виходу якого поступає відповідно на другі входи першого та другого елементів І 17, 21, на перші входи третього та четвертого елементів І 24, 27, а також через другий вихід відповідної моделі на відповідний вхід другої групи входів 21,...,2n блоку обліку пріоритету повідомлень 1 для забезпечення його функціонування. Одиночний сигнал, який поступає на вхід першого датчика 12 з виходу першого тригера 15, забезпечить видачу на його виході випадкового числа КТ - категорії терміновості обробляємого повідомлення, це значення з першого виходу відповідної моделі поступає на відповідний вхід першої групи входів 11,...,1n блоку обліку пріоритету повідомлень 1. В результаті цього, блок обліку пріоритету повідомлень 1 забезпечить видачу послідовності прямокутних імпульсів з періодом послідовності Т
