Пристрій для отримання плоскопаралельних зрізів

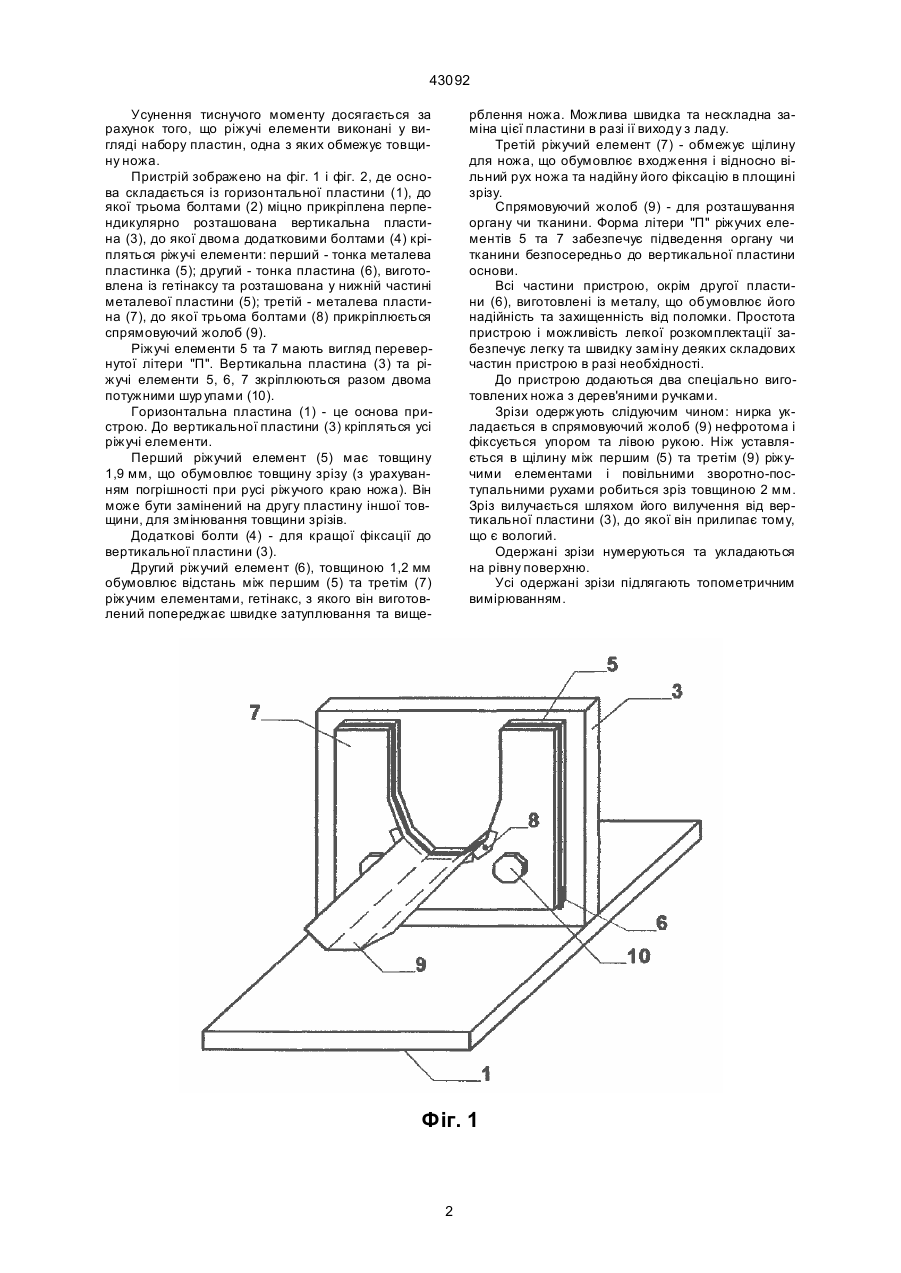

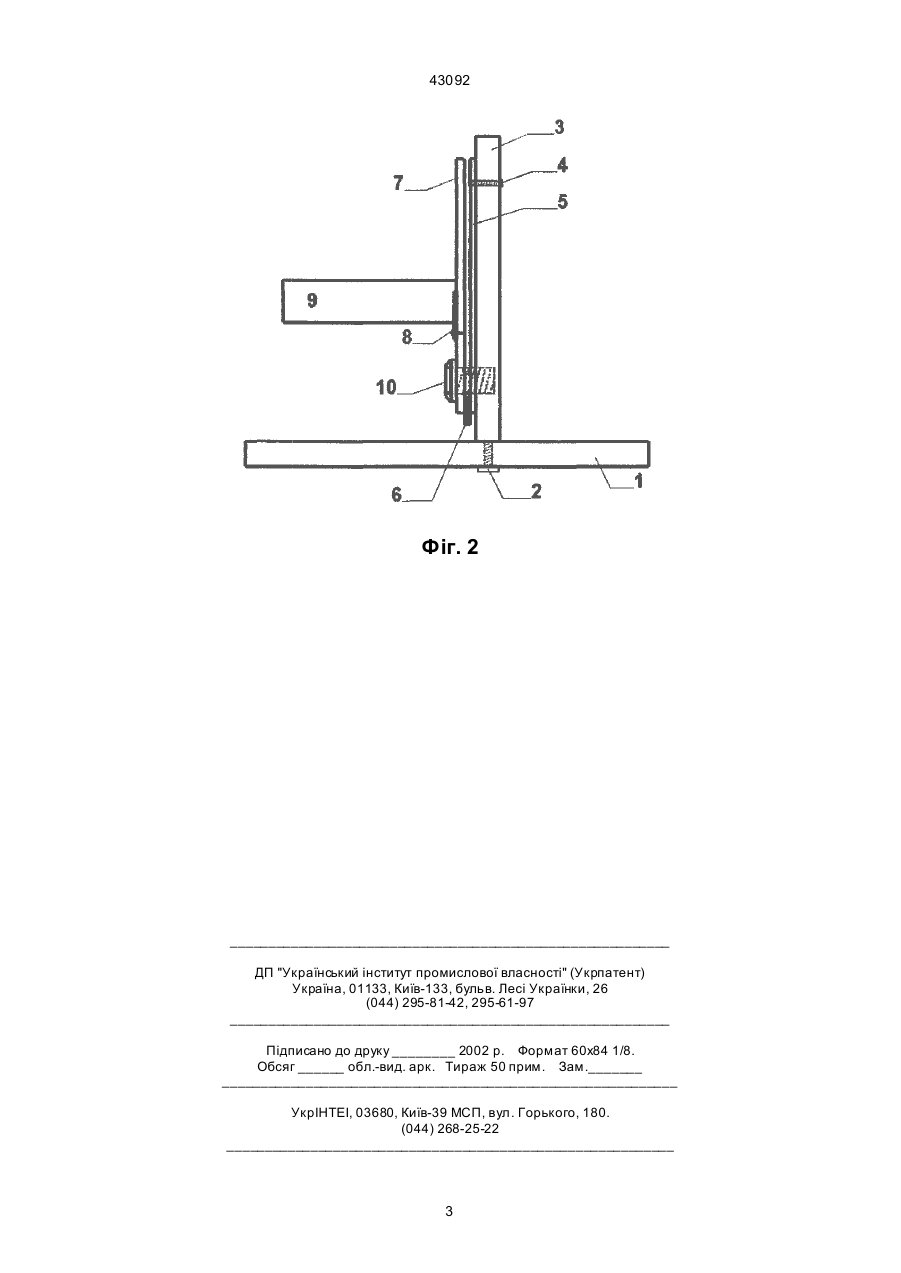

Пристрій для отримання плоскопаралельних зрізів біологічних тканин, який має фіксатор органа чи рослини, різальні елементи та основу, до якої кріпляться складові пристрою, який відрізняється тим, що різальні елементи виконані у вигляді набору пластин, одна з яких має задану товщину зрізу і може замінюватись для регулювання товщини зрізів, інша обмежує товщину ножа, обидві вони кріпляться в пластині, що утворює основу для них і теж може замінюватись, а всі вони кріпляться до вертикальної частини основи, яка має і горизонтальну частину. (19) (21) 2001021009 (22) 13.02.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Бурих Михайло Прокопович, Падалиця Маргарита Анатоліївна, Євтушенко Ірина Яковлівна, Коровкін Михайло Володимирович, Вдовиченко Дмитро Петрович, Шуба Дмитро Григорович (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ, UA 43092 Усунення тиснучого моменту досягається за рахунок того, що ріжучі елементи виконані у вигляді набору пластин, одна з яких обмежує товщину ножа. Пристрій зображено на фіг. 1 і фіг. 2, де основа складається із горизонтальної пластини (1), до якої трьома болтами (2) міцно прикріплена перпендикулярно розташована вертикальна пластина (3), до якої двома додатковими болтами (4) кріпляться ріжучі елементи: перший - тонка металева пластинка (5); другий - тонка пластина (6), виготовлена із гетінаксу та розташована у нижній частині металевої пластини (5); третій - металева пластина (7), до якої трьома болтами (8) прикріплюється спрямовуючий жолоб (9). Ріжучі елементи 5 та 7 мають вигляд перевернутої літери "П". Вертикальна пластина (3) та ріжучі елементи 5, 6, 7 зкріплюються разом двома потужними шур упами (10). Горизонтальна пластина (1) - це основа пристрою. До вертикальної пластини (3) кріпляться усі ріжучі елементи. Перший ріжучий елемент (5) має товщину 1,9 мм, що обумовлює товщину зрізу (з урахуванням погрішності при русі ріжучого краю ножа). Він може бути замінений на другу пластину іншої товщини, для змінювання товщини зрізів. Додаткові болти (4) - для кращої фіксації до вертикальної пластини (3). Другий ріжучий елемент (6), товщиною 1,2 мм обумовлює відстань між першим (5) та третім (7) ріжучим елементами, гетінакс, з якого він виготовлений попереджає швидке затуплювання та вище рблення ножа. Можлива швидка та нескладна заміна цієї пластини в разі ії виходу з ладу. Третій ріжучий елемент (7) - обмежує щілину для ножа, що обумовлює входження і відносно вільний рух ножа та надійну його фіксацію в площині зрізу. Спрямовуючий жолоб (9) - для розташування органу чи тканини. Форма літери "П" ріжучих елементів 5 та 7 забезпечує підведення органу чи тканини безпосередньо до вертикальної пластини основи. Всі частини пристрою, окрім другої пластини (6), виготовлені із металу, що обумовлює його надійність та захищенність від поломки. Простота пристрою і можливість легкої розкомплектації забезпечує легку та швидку заміну деяких складових частин пристрою в разі необхідності. До пристрою додаються два спеціально виготовлених ножа з дерев'яними ручками. Зрізи одержують слідуючим чином: нирка укладається в спрямовуючий жолоб (9) нефротома і фіксується упором та лівою рукою. Ніж уставляється в щілину між першим (5) та третім (9) ріжучими елементами і повільними зворотно-поступальними рухами робиться зріз товщиною 2 мм. Зріз вилучається шляхом його вилучення від вертикальної пластини (3), до якої він прилипає тому, що є вологий. Одержані зрізи нумеруються та укладаються на рівну поверхню. Усі одержані зрізи підлягають топометричним вимірюванням. Фіг. 1 2 43092 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
