Універсальна термокамера

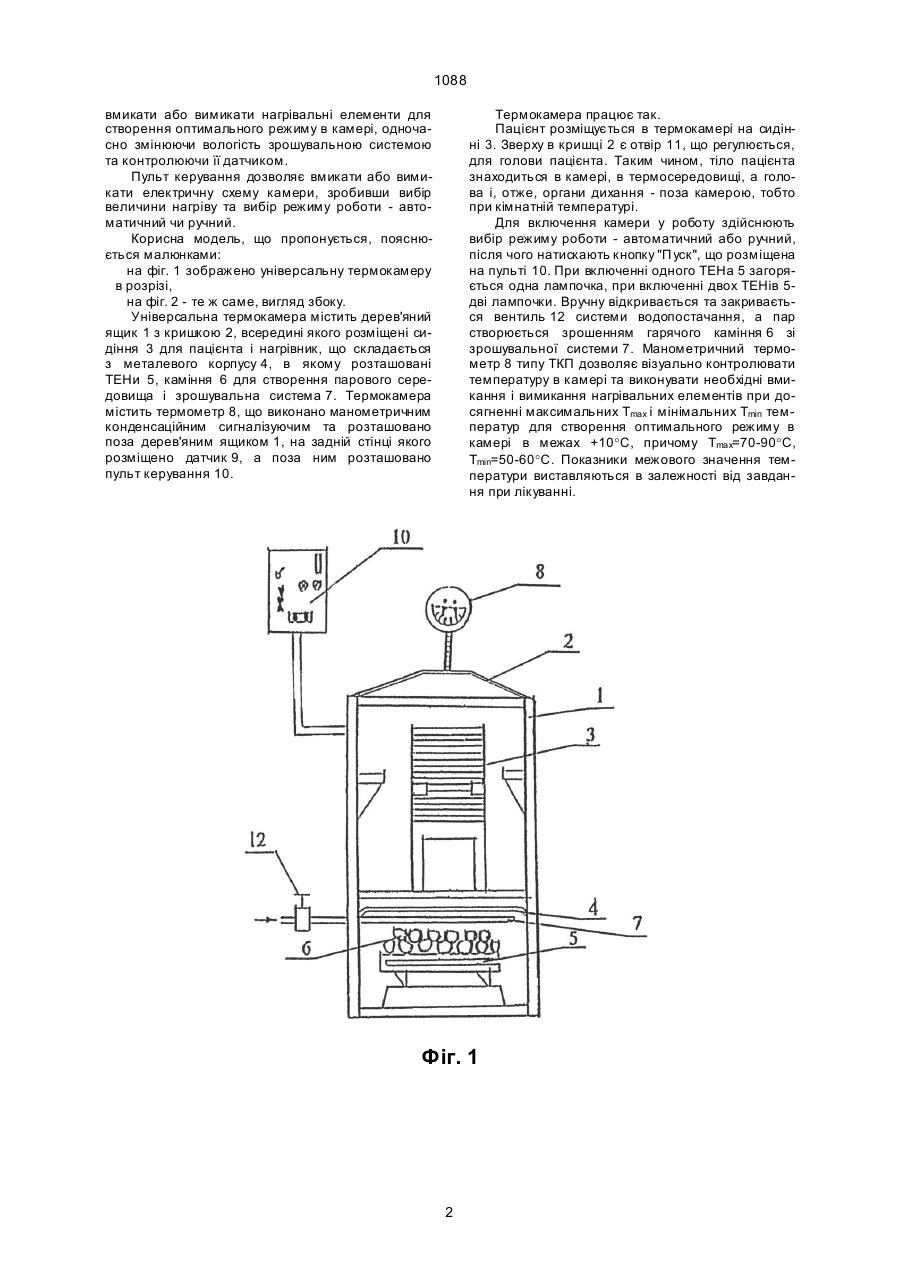

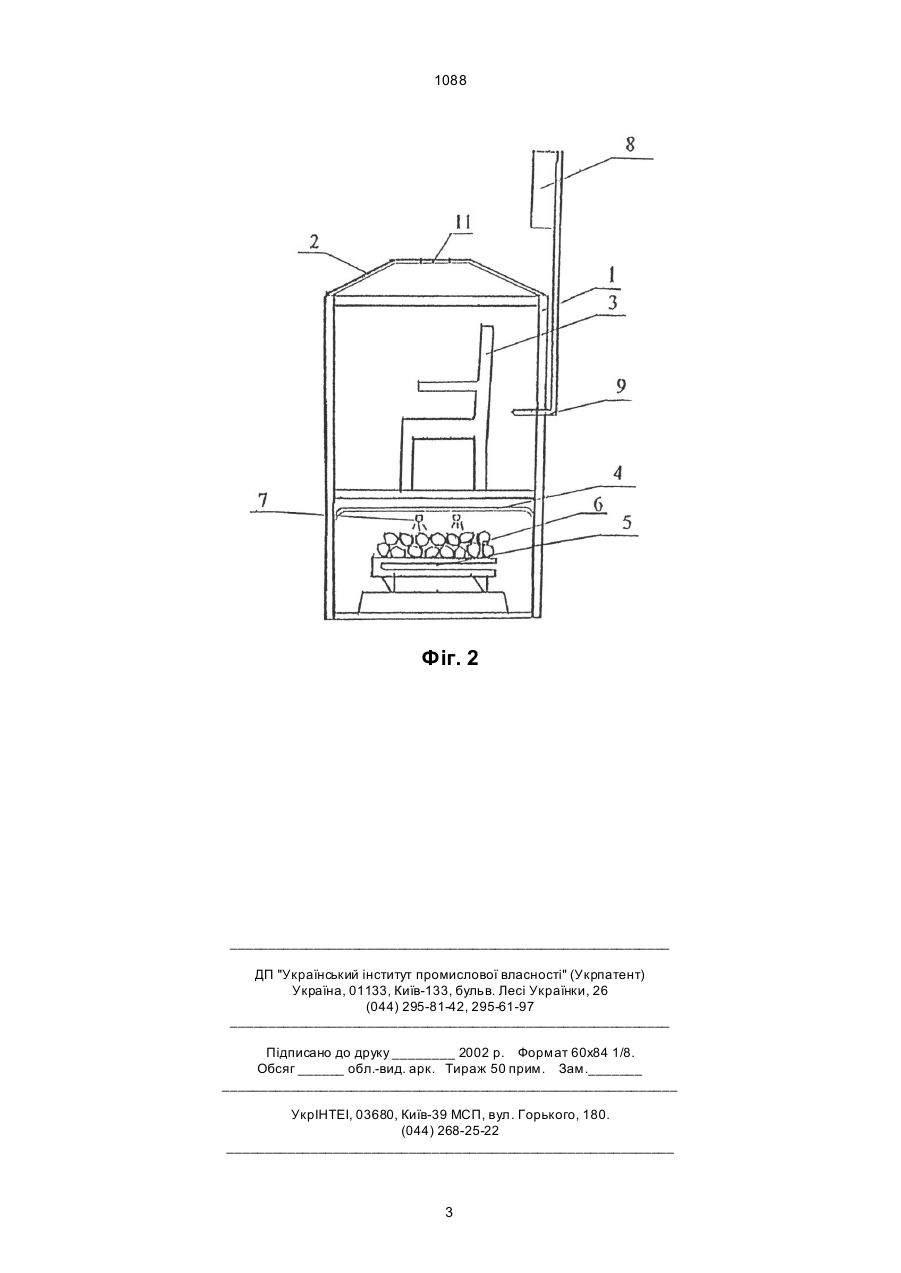

Універсальна термокамера, що містить дерев'яний ящик з кришкою, всередині якого розміщено сидіння для пацієнта та нагрівник, і термометр, яка відрізняє ться тим, що нагрівник містить металевий корпус, в якому розташовані ТЕНи, каміння для створення парового середовища і зрошувальна система, термометр виконано у вигляді манометричного конденсаційного сигналізуючого термометра і додатково є датчик, що розміщено на задній стінці дерев'яного ящика, та пульт керування, причому термометр і пульт керування розташовані поза ящиком. (19) (21) 2000105607 (22) 03.10.2000 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Бучинський Сергій Никодимович, Коломієць Сергій Аркадійович, Кроник-Прокофьєва Марія Гаврилівна (73) Бучинський Сергій Никодимович, UA, Коломієць Сергій Аркадійович, UA, Кроник-Прокофьєва Марія Гаврилівна, UA 1088 вмикати або вимикати нагрівальні елементи для створення оптимального режиму в камері, одночасно змінюючи вологість зрошувальною системою та контролюючи її датчиком. Пульт керування дозволяє вмикати або вимикати електричну схему камери, зробивши вибір величини нагріву та вибір режиму роботи - автоматичний чи ручний. Корисна модель, що пропонується, пояснюється малюнками: на фіг. 1 зображено універсальну термокамеру в розрізі, на фіг. 2 - те ж саме, вигляд збоку. Універсальна термокамера містить дерев'яний ящик 1 з кришкою 2, всередині якого розміщені сидіння 3 для пацієнта і нагрівник, що складається з металевого корпусу 4, в якому розташовані ТЕНи 5, каміння 6 для створення парового середовища і зрошувальна система 7. Термокамера містить термометр 8, що виконано манометричним конденсаційним сигналізуючим та розташовано поза дерев'яним ящиком 1, на задній стінці якого розміщено датчик 9, а поза ним розташовано пульт керування 10. Термокамера працює так. Пацієнт розміщується в термокамері на сидінні 3. Зверху в кришці 2 є отвір 11, що регулюється, для голови пацієнта. Таким чином, тіло пацієнта знаходиться в камері, в термосередовищі, а голова і, отже, органи дихання - поза камерою, тобто при кімнатній температурі. Для включення камери у роботу здійснюють вибір режиму роботи - автоматичний або ручний, після чого натискають кнопку "П уск", що розміщена на пульті 10. При включенні одного ТЕНа 5 загоряється одна лампочка, при включенні двох ТЕНів 5дві лампочки. Вручну відкривається та закривається вентиль 12 системи водопостачання, а пар створюється зрошенням гарячого каміння 6 зі зрошувальної системи 7. Манометричний термометр 8 типу ТКП дозволяє візуально контролювати температуру в камері та виконувати необхідні вмикання і вимикання нагрівальних елементів при досягненні максимальних Тmax і мінімальних Тmin температур для створення оптимального режиму в камері в межах +10°С, причому Тmax=70-90°С, Тmin=50-60°С. Показники межового значення температури виставляються в залежності від завдання при лікуванні. Фіг. 1 2 1088 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
